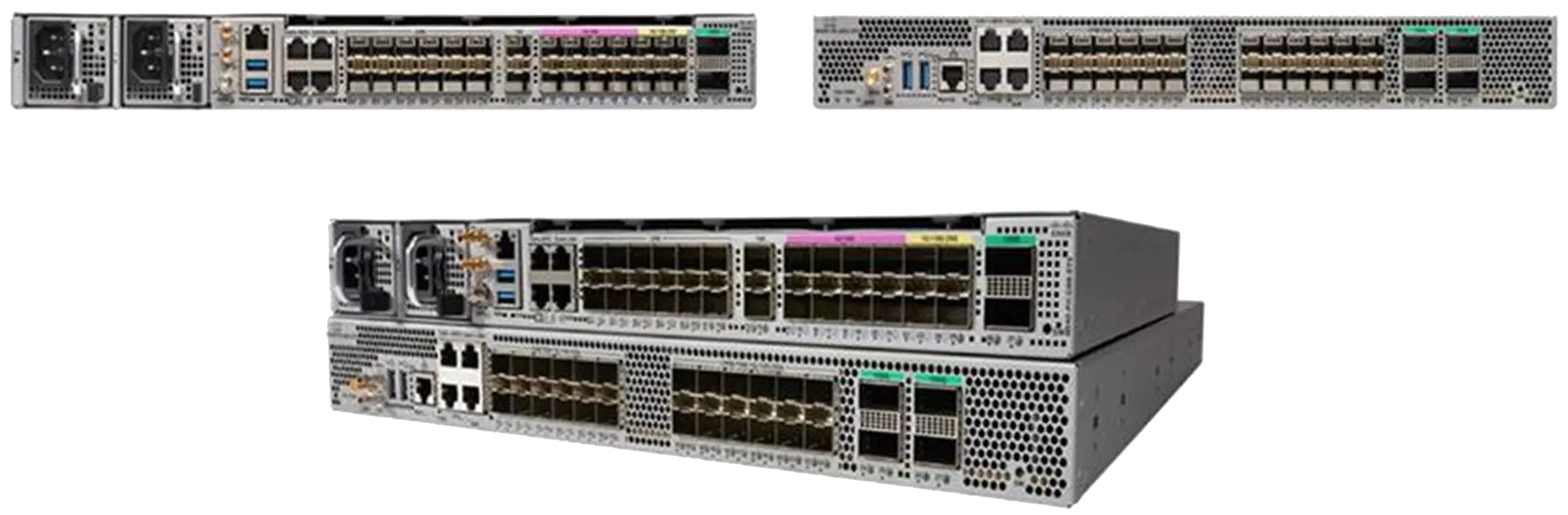

Маршрутизатор Cisco N540-FH-AGG-SYS, Cisco IOS XR, Ethernet, IP-маршрутизация, операторская сеть
Основное описание о маршрутизаторе Cisco N540-FH-AGG-SYS
Cisco N540-FH-AGG-SYS — маршрутизатор для соединения IP-сетей и передачи трафика между площадками. Основные особенности исполнения: Cisco IOS XR, Ethernet, IP-маршрутизация, операторская сеть, управляемая платформа. Устройство состоит из интерфейсов передачи данных, процессоров обработки пакетов и элементов питания. Модель относится к семейству NCS 540 / 560. Подбор конфигурации начинают с требований к подключению и размещению. Для удалённого объекта продумывают способ доступа при отказе основного канала. Для внешней линии важны не только скорость, но и стабильность соединения. Адреса интерфейсов и назначение линий сохраняют в эксплуатационной документации. Изменения политики передачи сначала проверяют на ограниченном сегменте. Параметр «процессор управления memory storage»: 8-core 1.7Ghz x86 CPU 8GB DRAM 32GB storage. Параметр «многоадресная передача»: IPv4 and IPv6 multicast routing PIM-SM, PIM-SSM IGMPv3, MLDv2 mLDP mVPN P2MP-TE.
Функциональные возможности и принцип работы
Рабочий набор сетевых функций определяет нагрузку на обработку пакетов. Разделение локальных и внешних подключений позволяет встроить устройство в пограничный узел. Маршрутизация направляет IP-пакеты к следующему узлу в соответствии с таблицей маршрутов. Смена активного маршрута должна соответствовать принятой схеме отказоустойчивости. При росте числа подключений учитывают объём таблиц и нагрузку на обработку пакетов. Доступ к интерфейсу управления ограничивают доверенными адресами.
Технические особенности
- Модель: N540-FH-AGG-SYS
- Тип устройства: Маршрутизатор
- Особенность исполнения 1: Cisco IOS XR
- Особенность исполнения 2: Ethernet
- Особенность исполнения 3: IP-маршрутизация
- Особенность исполнения 4: операторская сеть
- Особенность исполнения 5: управляемая платформа
- Процессор управления Memory Storage: 8-core 1.7Ghz x86 CPU 8GB DRAM 32GB storage
- Многоадресная передача: IPv4 and IPv6 multicast routing PIM-SM, PIM-SSM IGMPv3, MLDv2 mLDP mVPN P2MP-TE
- Температура хранения: –40 to 70°C (–40 to 158°F)
- Рабочая влажность: NCS 540: 15% to 85% (без конденсации) except
- Накопитель (relative) humidity: 5% to 95% at 40°C per NEBS GR-63-Core
- Высота эксплуатации: 0 to 13,000 ft.
- Электропитание: Worldwide ranging AC (90–265V; 50–60 Hz) Worldwide ranging DC (–40V to –72V)
- Соответствие нормативам: Products comply with CE markings according to directives 2004/108/EC and 2006/95/EC
Применение
Cisco N540-FH-AGG-SYS рассматривают для соединения IP-сетей и передачи трафика между площадками. План адресации составляют до подключения филиала или нового сегмента. Различие MTU на участках пути может влиять на доставку крупных пакетов. Для резервного подключения выбирают независимый путь до нужного сервиса. Работу критичных сервисов проверяют вместе с резервным сценарием. Проект должен обеспечивать доступ к устройству после завершения монтажа. Требования к непрерывной работе учитывают при проектировании резервирования.
Преимущества Cisco N540-FH-AGG-SYS
При подборе Циско N540-FH-AGG-SYS оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — Cisco IOS XR. При расчёте узла также учитывают ethernet. Параметры WAN согласуют с техническими условиями оператора. Сервис управления должен оставаться доступным по предусмотренному административному пути. Пограничное размещение предполагает контроль доступа из внешней сети.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Пропускную способность оценивают с теми функциями обработки, которые будут включены в проекте. В тестовом стенде проверяют маршрут в обоих направлениях. Опциональные компоненты заказывают только после проверки поддержки выбранным исполнением. Спецификация должна фиксировать и аппаратную платформу, и необходимые права использования ПО. В заказной спецификации перечисляют необходимые кабели и дополнительные компоненты.
Конструкция и технические особенности N540-FH-AGG-SYS
Положение устройства должно позволять подключить необходимые интерфейсы. Физическое исполнение выбирают вместе со способом дальнейшего расширения. Условия помещения сопоставляют с указанными температурой и влажностью. Крепёж должен удерживать оборудование без механического напряжения корпуса. Монтажный комплект согласуют с конкретным корпусом. Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования.
Монтаж и эксплуатация
Проверку питания проводят вместе с резервным сценарием площадки. Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. Рабочую температуру проверяют по условиям площадки, включая наиболее жаркий период. Монтаж выполняют с соблюдением требований электробезопасности объекта. Учётная запись управления должна соответствовать принятой политике доступа. Перед расширением проверяют текущую загрузку питания и интерфейсов.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco N540-FH-CSR-SYS: Cisco IOS XR; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco N560-4-SYS: Cisco IOS XR; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для будущего расширения сравнивают доступные слоты и свободные интерфейсы. Решение принимают после проверки подключений, питания и рабочего программного окружения. Условия эксплуатации проверяют для каждого рассматриваемого исполнения. Стоимость проекта зависит от всего комплекта, включая необходимые лицензии.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- UL 60950-1 Второе издание CAN/CSA-C22.2 No. 60950-1 Второе издание EN 60950-1 Второе издание IEC 60950-1 Второе издание AS/NZS 60950-1 GB4943
- Модель
- N540-FH-AGG-SYS
- Относительная влажность при хранении
- От 5% до 95% при 40°C на NEBS GR-63-Core
- Производитель
- Cisco
- Рабочая влажность
- NCS 540: 15% – 85% (без конденсациикроме
- Температура хранения
- -40-70°C (-40-158°F)
- Тип устройства
- Маршрутизатор
- Электропитание
- Во всем мире диапазон AC (90-265V); 50-60 Гц) Диапазон DC (от -40 В до -72 В)
- ETSI
- ETS/EN 300 119 Часть 4 ETS/EN 300 019 - Хранение: Класс 1.2, Транспорт: Класс 2.3, В использовании/Операционном: Класс 3.2 ETS/EN 300 753
- MPLS
- Протокол распределения этикеток (LER, LSR) BGP Label Distribution Protocol (LDP) BGP Labeled Одноадресный (BGP-LU) MPLS Traffic Engineering с RSVP-TE Point-to-point L2VPN - Static, T-LDP, EVPN-VPWS Multipoint L2VPN - VPLS, EVPN L2/L3 EVPN с Anycast IRB 6PE, 6VPE IP Loop-Free Alternate (LFA) Fast Reroute (FRR) RSVP-TE Fast Reroute (FRR)
- OAM
- CDP, LLDP, ICMP, DHCP Relay IP SLA MPLS OAM Ethernet OAM: CFM, Y.1731 DM/SLM TWAMP Model/Event Driven Telemetry Netflow SPAN/ERSPAN
- RoHS
- Продукт RoHS-6 совместим с исключениями для шаров с сеткой с лидированным шаром (BGA) и свинцовых разъемов с пресс-подголовником
- Возможности управления
- CLI SNMP MIB NETCONF/gRPC (XML, JSON, GPB) модели YANG (нативная, открытая: OpenConfig, IETF) RPM-инфраструктура SW Zero-Touch Provisioning (ZTP) с хостингом приложений iPXE 3rd на N540-24Z8Q2C-SYS
- Высота эксплуатации
- 0 – 13,000 ft.
- Защита
- Защита локальных пакетных транспортных услуг (LPTS) Аутентификация, авторизация и учет (AAA) Контроллер доступа к терминалу Система контроля доступа Плюс (TACACS +) Безопасная оболочка (SSH) 3 уровня входа и выхода ACL для IPv4 и IPv6 уровня 2 входа ACL Одноадресный Обратный путь переадресации (Одноадресный RPF)
- Ключевая характеристика 1
- Cisco IOS XR
- Ключевая характеристика 2
- Ethernet
- Ключевая характеристика 3
- IP-маршрутизация
- Ключевая характеристика 4
- операторская сеть
- Ключевая характеристика 5
- управляемая платформа
- Многоадресная передача
- IPv4 и IPv6 многоадресная маршрутизация PIM-SM, PIM-SSM IGMPv3, MLDv2 mLDP mVPN P2MP-TE
- Нормальная рабочая температура
- Промышленная температура: –40°C до +65°C (1,000 ft.), +60°C (6,000 ft.), +45°C (13,000 ft) Коммерческая температура: 0°C до +55°C (1,000 ft.),+50°C (6,000 ft.), +45°C (13,000 ft.)
- Помехоустойчивость EMC
- EN55024 CISPR24 EN300386 серии KN 61000-4
- Процессор управления Хранение памяти
- 8-ядерный 1.7Ghz x86 CPU 8GB DRAM 32GB хранилище
- Рейтинги по IEC 61000-4-5
- AC: 1kV DM, 2kV CM DC: 1kV DM, 1kV CM
- Сегментная маршрутизация (SR)
- Сегмент маршрутизации с помощью MPLS-плана данных (SR-MPLS) Сегмент маршрутизации с IPv6-планом данных (SRv6) ** ISIS, OSPF, BGP расширения сегмента маршрутизации BGP Исходящий Peering Engineering (BGP-EPE) Сегмент маршрутизации трафика (SRTE) Сегмент маршрутизации маршрутизации вычисления элемента (SR-PCE) Топология Independent Loop-Free Alternate (TI-LFA) Сегмент маршрутизации по требованию Next-hop (SR-ODN)
- Синхронизация времени
- SyncE, PTP Внутренний GNSS приемник SW * Интерфейсы: 1pps, 10MHz, ToD, антенна для GNSS Класс C; Синхронизация с ESMC Integrated GNSS-приемником IEEE 1588-2008 PTP T-GM, T-BC, T-TSC G.8265.1, G.8275.1, G.8275.2 G.8273.2 Класс B/C
- Слой 2
- слой 2 Перенос и мостовые домены (BD) Ethernet Точка потока ()EFP) IEEE 802.1Q VLAN и Q-in-Q Ethernet Группа агрегации ссылок (Link Aggregation Group)LAG Протокол контроля агрегации ссылок (Link Aggregation Control Protocol)LACP) 802.3ad G.8032 Джамбо-рамы на всех порты
- Слой 3
- IPv4 и IPv6 одноадресные интерфейсы маршрутизации 3 уровня: физические интерфейсы и подинтерфейсы Виртуальная маршрутизация и переадресация (VRF) Открытый кратчайший путь Первый (OSPFv2, OSPFv3) Промежуточная система к промежуточной системе (ISIS, ISISv6) Многопротокольный протокол пограничного шлюза (MP-BGP) Равноценный многолучевой путь (ECMP) Двунаправленное протокол переадресации маршрутизатора (VRRP) Интегрированное соединение маршрутизации (IRB) с виртуальным интерфейсом моста (BVI) Генерическая инкапсуляция маршрутизации (GRE)
- Соответствие нормативам
- Продукты соответствуют маркировке СЕ в соответствии с директивами 2004/108/EC и 2006/95/EC
- Стандарты построения сетевого оборудования (NEBS)
- Предназначен для встречи GR-63-CORE, GR-1089-CORE и GR-3108 Class-2
- Стандарты электромагнитной совместимости (EMC)
- 47CFR Часть 15 (CFR 47) Класс A AS/NZS CISPR22 Класс A CISPR22 Класс A EN55022 Класс A ICES003 Класс A VCCI Класс A EN61000-3-2 EN61000-3-3 KN22 Класс A CNS13438 Класс A
