Как выбрать SFP и SFP+ для Cisco: SR или LR, расстояние, тип волокна и совместимость
Для линии 10 Гбит/с на многомодовом волокне обычно рассматривают Cisco SFP-10G-SR: до 300 м на OM3 и до 400 м на OM4. Для одномодовой линии — SFP-10G-LR с паспортной дальностью до 10 км. Но расстояния недостаточно: нужно проверить скорость обоих портов, тип волокна, потери, разъёмы и поддержку точного артикула модулей на каждом устройстве. Если между зданиями проложено 80 м одномодового кабеля, небольшая длина не превращает его в линию для SR.
SFP-модуль — съёмный приёмопередатчик, который соединяет оборудование с кабельной средой. В оптическом варианте он преобразует электрический сигнал в свет и обратно. SFP и SFP+ внешне похожи, а обозначения SR, LR, SX, LH, BiDi и WDM часто стоят рядом в каталоге. Из-за этого легко купить модуль с подходящим корпусом, но неподходящим интерфейсом. Ниже разберём, как составить рабочую пару для Cisco, рассчитать запас и заказать полный комплект без лишних позиций.
Как выбрать SFP-модуль: сначала линия, затем артикул
Начните с описания соединения в одной строке: «10G Ethernet, устройства A и B, два волокна OM3, трасса 150 м, LC/UPC, четыре разъёмных соединения». Такая запись сразу отсекает большинство неподходящих вариантов. Фраза «нужна оптика для Catalyst» не сообщает ни скорость, ни возможности другого конца, ни состояние кабеля.
- Установите скорость. Нужны 1, 10 или 25 Гбит/с? Запишите точные модели оборудования и номера портов на обоих концах.
- Проверьте кабель. Одномодовый или многомодовый, какая категория, сколько свободных волокон, есть ли паспорт и результаты измерений?
- Посчитайте всю длину. Учитывайте магистраль, патч-корды, запас кабеля и фактический маршрут, а не расстояние между зданиями на карте.
- Определите оптический интерфейс пары. Для обычного SR–SR или LR–LR согласуйте скорость и стандарт; для BiDi — взаимные длины волн передачи и приёма.
- Проверьте ограничения. Дальность на нужной категории волокна, допустимые потери, мощность на приёмнике и условия эксплуатации должны укладываться в требования.
- Сверьте точные PID с устройствами. После этого выбирайте конкретные SKU, патч-корды и запасные модули.
Проверяйте оба конца одинаково внимательно. Если один коммутатор поддерживает выбранную оптику, это ничего не доказывает о сетевой карте сервера или порте второго коммутатора. Обновление только одного конца с 1G до 10G тоже не даёт десятигигабитного соединения.
| Параметр | Что записать | Какую ошибку предотвращает |
|---|---|---|
| Оборудование | PID обоих устройств, установленный uplink-модуль, конкретные порты | Покупку SFP+ для порта только 1G |
| Программное обеспечение | Версию IOS XE, NX-OS либо другой ОС на каждом конце | Выбор оптики, поддержка которой требует другой версии |
| Волокно | SMF или MMF; категория, маркировка, число жил | Подстановку LR в многомодовую трассу вместо SR |
| Трасса | Полную длину, кроссы, сварки, дополнительные пассивные элементы | Расчёт только потерь кабеля без соединений |
| Оконцевание | Разъёмы и полировку у модуля и в кроссе | Неподходящие патч-корды и смешение APC/UPC |
| Режим работы | Ethernet или другой протокол, температура, резервирование | Неверную замену по одному сходному названию |
В чём разница SFP и SFP+: корпус похож, возможности разные
В обычных корпоративных Ethernet-сетях SFP чаще используют для 1 Гбит/с, SFP+ — для 10 Гбит/с, SFP28 — для 25 Гбит/с. Это ориентиры для подбора, а не исчерпывающее описание форм-факторов: существуют и другие скорости и протоколы. Надёжный признак — полный артикул и стандарт интерфейса в его спецификации.
| Исполнение | Типичная задача | Что проверить в порте |
|---|---|---|
| SFP | 1G: 1000BASE-SX, LX/LH или медный вариант | Поддерживаемые скорости и конкретные трансиверы |
| SFP+ | 10G: SR, LR, DAC, AOC | Что порт действительно работает на 10G с выбранным модулем |
| SFP28 | 25G и предусмотренные платформой режимы меньшей скорости | Режим порта, совместимость, требования к FEC для выбранной линии |
Возможность вставить SFP+ в гнездо SFP не означает, что электроника порта сможет обработать 10G. Обратная ситуация тоже требует проверки: некоторые порты SFP+ поддерживают гигабитные SFP, другие имеют ограничения по модулям и режимам. Особенно внимательно проверяйте универсальные uplink-порты и сменные сетевые модули — название серии коммутатора здесь слишком общее.
Пара 1000BASE-SX и 10GBASE-SR не образует канал даже при одинаковом многомодовом волокне и близкой длине волны. У неё разные скорости и интерфейсы. Для перехода с 1G на 10G нужна поддержка 10G обоими портами, соответствующая пара модулей и подходящая кабельная система. Если старый канал работал на 1G, это ещё не испытание трассы на 10G.

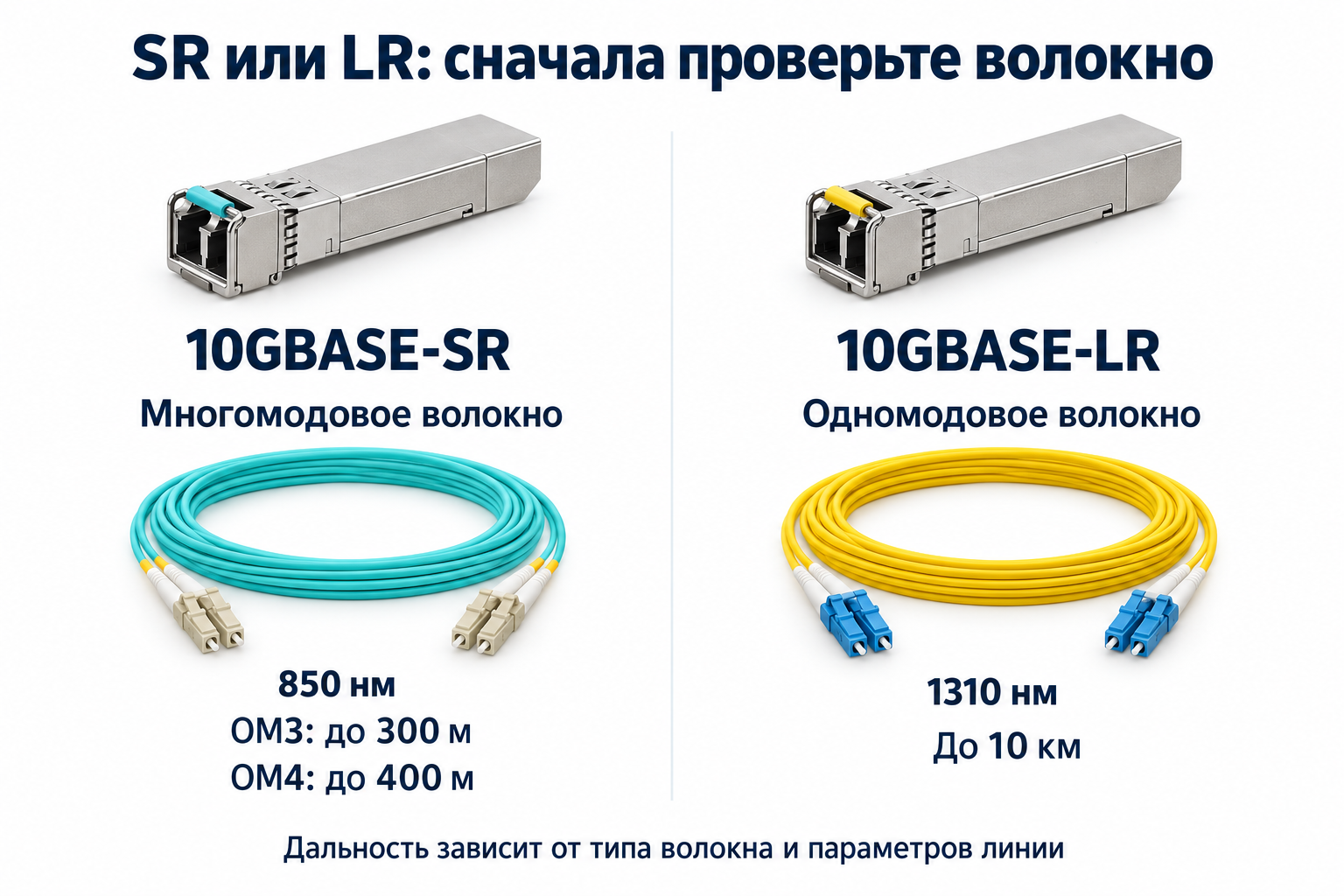

SFP-10G-SR или SFP-10G-LR: что выбрать для Cisco
SR означает Short Reach, LR — Long Reach. В контексте рассматриваемых 10G-модулей важна не только разница в паспортной дальности: SR предназначен для многомодового волокна, LR — для одномодового. Поэтому вопрос «SR или LR на 200 метров?» без сведений о кабеле не имеет единственного ответа.
| Параметр | SFP-10G-SR / SR-S | SFP-10G-LR / LR-S |
|---|---|---|
| Среда | Многомодовое волокно, MMF | Одномодовое волокно, SMF |
| Номинальная длина волны | 850 нм | 1310 нм |
| Обычная схема | Два волокна, duplex LC | Два волокна, duplex LC |
| Дальность | OM3: до 300 м; OM4: до 400 м | До 10 км на соответствующей одномодовой линии |
| Основная проверка линии | Категория волокна, длина и потери | Потери, длина и допустимый уровень приёма |
| Что не доказывает совместимость | Одинаковый корпус, бренд, разъём LC или слово «10G» отдельно | |
Для многомодового соединения можно начать подбор с Cisco SFP-10G-SR, для одномодового — с Cisco SFP-10G-LR. Это кандидаты по типу линии: окончательный выбор зависит от поддержки на ваших устройствах. Не считайте ссылку на карточку подтверждением совместимости с любым Catalyst, Nexus или маршрутизатором.
Что означает суффикс -S
SFP-10G-SR-S и SFP-10G-LR-S относятся к S-Class. Их дальность для рассматриваемого Ethernet-соединения не становится больше или меньше из-за добавленной буквы S. При этом Cisco указывает отсутствие поддержки FCoE у этих S-Class вариантов. Если проект включает такой протокол, замену обычного модуля на -S нельзя согласовать только по параметрам оптики.
Проверяйте полный PID, включая суффиксы. Для обычной офисной Ethernet-линии критичны поддержка устройством и режим порта, для специальной задачи добавляются требования протокола и условий эксплуатации. Цена двух похожих SKU сама по себе не объясняет их взаимозаменяемость.
Как определить тип волокна и реальную дальность SFP
У многомодового волокна существуют категории OM1, OM2, OM3, OM4 и OM5. Они различаются характеристиками, влияющими на передачу сигнала. Недостаточно знать, что кабель «оптический» или «многомодовый»: особенно при переходе на 10G нужна точная категория каждого участка канала.
| Волокно | Характеристика при 850 нм в таблице Cisco | Предельная длина |
|---|---|---|
| OM1 | 62,5 мкм; 200 МГц·км | 33 м |
| OM2 | 50 мкм; 500 МГц·км | 82 м |
| OM3 | 50 мкм; 2000 МГц·км | 300 м |
| OM4 | 50 мкм; 4700 МГц·км | 400 м |
| OM5 | 50 мкм; 4700 МГц·км для рассматриваемого SR | 400 м |
Числа относятся к указанным градациям волокна в спецификации Cisco. У более старой оптики есть дополнительные строки с меньшей модальной полосой и иной дальностью; один лишь диаметр сердцевины не заменяет категорию. OM5 также не увеличивает дальность обычного SFP-10G-SR автоматически: характеристики широкополосного многомодового кабеля не превращают его в другой стандарт передачи.
Если трасса содержит участки разных категорий, новая пара патч-кордов не улучшает старую магистраль. Например, замена двух коротких шнуров OM1 на OM4 оставляет ограничения длинного участка OM1. Перемаркировывать такую линию как OM4 нельзя. Сначала восстановите документацию, а если её нет — обследуйте кабель и соединения.
Почему 350 м на OM3 — проблема для SR
У OM3 предел рассматриваемого SR — 300 м, а у OM4 — 400 м. При фактических 350 м OM3 выбор SR выходит за паспортное условие даже при небольших измеренных потерях. Здесь важна не только энергия: модальная дисперсия ухудшает форму импульса. Хорошая цифра Rx в DOM не доказывает соответствие канала требованиям по полосе.
В такой ситуации можно проверить наличие другой подходящей трассы, модернизировать кабельную систему либо рассмотреть отдельно поддерживаемое решение для существующей линии. Простая установка LR на тот же OM3 не является правильной заменой SR: стандартный LR рассчитан на другую среду. Дешевле сначала уточнить проект, чем проверять случайные сочетания уже купленными модулями.
Одномодовое волокно: почему 10 км не гарантируют связь
Обозначения OS1 и OS2 относятся к категориям одномодовой кабельной системы; для подбора также нужны характеристики фактического волокна и потери на рабочей длине волны. Надпись «OS2» подтверждает не всё: загрязнённый разъём, повреждённый участок или дополнительные пассивные элементы могут исчерпать бюджет короткой трассы.
Два соседних здания могут соединяться километровой линией, если кабель проходит по периметру. Поэтому длину берите из исполнительной документации и измерений. Для приёмки сохраняйте результаты на нужной длине волны и для обеих жил, а не один общий скриншот без подписи.
Как не перепутать 1G SX/LH с 10G SR/LR
Для гигабитных соединений встречаются Cisco GLC-SX-MMD и GLC-LH-SMD. SX работает на многомодовом волокне, LH — прежде всего на одномодовом; некоторые применения LH с MMF требуют отдельной проверки кабеля и mode-conditioning. Их не следует просто переименовывать в SR и LR: это другие интерфейсы.
На многомодовом волокне паспортная дальность SX зависит от его характеристик: в таблицах Cisco есть 275 м для соответствующего 62,5-мкм волокна, 550 м для 50-мкм с полосой 500 МГц·км и 1000 м для 50-мкм с полосой 2000 МГц·км. Эти значения нельзя перенести на 10G SR. При замене гигабитных модулей анализируйте кабель заново.
Разъёмы LC и SC, полировка UPC/APC и полярность
Обычная пара рассматриваемых SR или LR использует два волокна: передатчик A должен соединяться с приёмником B, передатчик B — с приёмником A. Это полярность канала. Если соединить Tx с Tx, оба устройства могут правильно определять модули, но связи не будет.
Duplex LC описывает два малых оптических соединителя. SC — другой тип разъёма, который можно встретить на панели кросса. Кросс SC не запрещает модуль LC: нужен правильно подобранный переходной патч-корд LC–SC с соответствующим волокном и оконцеванием. Разъём на каждом конце шнура выбирают под устройство, к которому этот конец подключается.
Отдельный параметр — полировка торца. Для рассматриваемых Cisco 10G LC-модулей предусмотрены подключения PC/UPC, а APC напрямую к их оптическому интерфейсу не подходит. Не соединяйте APC и UPC в одной паре сопрягаемых торцов. Цвет корпуса удобен как подсказка, но проверяйте спецификацию и маркировку, особенно для переходных шнуров.
Каждая дополнительная пара разъёмов увеличивает потери. В расчёте считайте соединённую пару как один элемент с заданными потерями, а не произвольно каждый штекер дважды. Для сложного маршрута полезно нарисовать цепочку: модуль — патч-корд — кросс — магистраль — кросс — патч-корд — модуль. Затем подписать волокно, полировку и потери на каждом переходе.

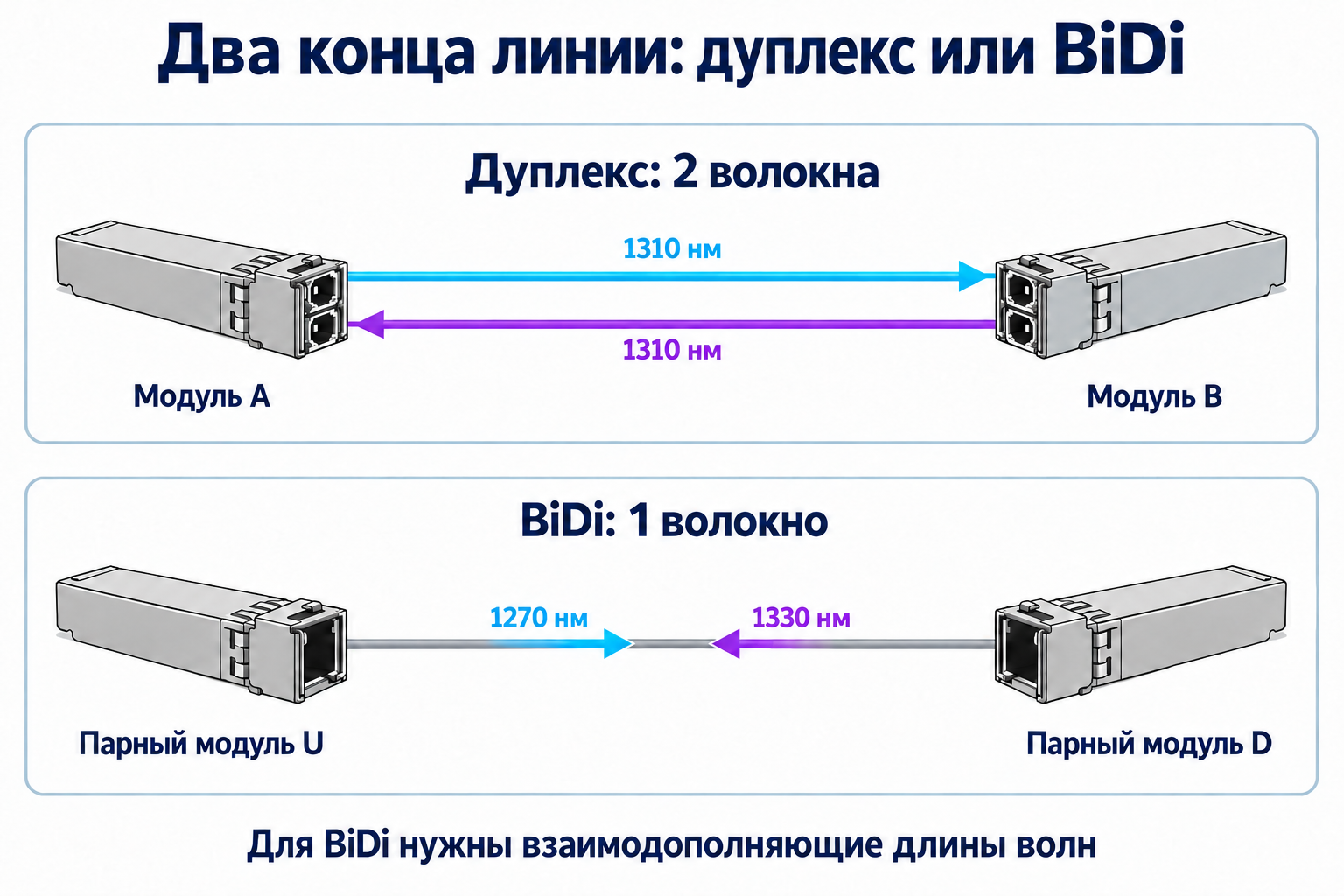

BiDi и WDM: как соединить устройства по одному волокну
Обычная duplex-пара требует две свободные жилы. Одноволоконная пара BiDi передаёт данные в обе стороны по одной жиле, используя разные длины волн. Поэтому здесь покупают взаимодополняющие модули, а не два одинаковых артикула.
| Модуль | Передача, Tx | Приём, Rx | Другой конец |
|---|---|---|---|
| SFP-10G-BXU-I | 1270 нм | 1330 нм | SFP-10G-BXD-I |
| SFP-10G-BXD-I | 1330 нм | 1270 нм | SFP-10G-BXU-I |
Пример относится к указанным артикулам. Нельзя выбирать любой модуль с буквой U и любой с буквой D: у других семейств могут отличаться длины волн, дальность, бюджет и скорость. Проверяйте Tx одного модуля против Rx второго в обоих направлениях. Для одноволоконного решения также нужны поддержка на двух устройствах и допустимые потери на обеих рабочих длинах волн.
WDM — более широкое обозначение спектрального разделения. Оно не означает автоматически «одна готовая пара на любом кабеле». Если в линии стоят CWDM/DWDM-мультиплексоры, нужно согласовать каналы, оптические диапазоны и потери оборудования. Обычный LR нельзя подставить вместо специализированного канального модуля по одному совпадению скорости.
BiDi может сохранить дефицитное волокно между зданиями, однако не создаёт резервный маршрут. Одна физическая жила остаётся единственной точкой отказа линии. Если нужна независимая связь при повреждении кабеля, проектируйте другой маршрут, а не только второй логический канал в том же кабеле.
Оптический бюджет: как рассчитать потери и запас
В паспорте дальность выражена в метрах или километрах, а оптический бюджет — в децибелах. Это разные проверки. Километры ограничивают допустимую трассу и свойства передачи; децибелы показывают, достаточно ли мощности после потерь. Выполнение одной проверки не отменяет другую.
dBm — уровень оптической мощности относительно 1 мВт. dB — отношение уровней, которым удобно описывать затухание. Например, −3 dBm сильнее, чем −9 dBm, а разница составляет 6 dB. Знак минус у мощности не означает неисправность: приёмники оптических модулей обычно работают и с отрицательными уровнями.
Три условия расчёта
B = Ptx,min − Prx,min A = L × α + Nc × Ac + Ns × As + Aдоп A + M ≤ B Ptx,max − Amin ≤ Prx,max
Здесь B — доступный бюджет; Ptx,min — минимальная паспортная мощность передатчика; Prx,min — минимально допустимый уровень приёмника. A — потери трассы: длина L, затухание волокна α, Nc соединённых пар разъёмов с потерями Ac, Ns сварок с потерями As и дополнительные элементы Aдоп. M — выбранный запас. Последняя строка проверяет другую опасность: слишком сильный сигнал при максимальной передаче и минимальных потерях.
Для закупки считайте по паспортным границам, а не только по сегодняшней мощности конкретного передатчика. Хороший текущий Tx не является гарантированным минимумом всех экземпляров и условий. Если модули на концах разные, рассчитайте направление A→B с характеристиками этой пары, затем B→A с обратной парой параметров.

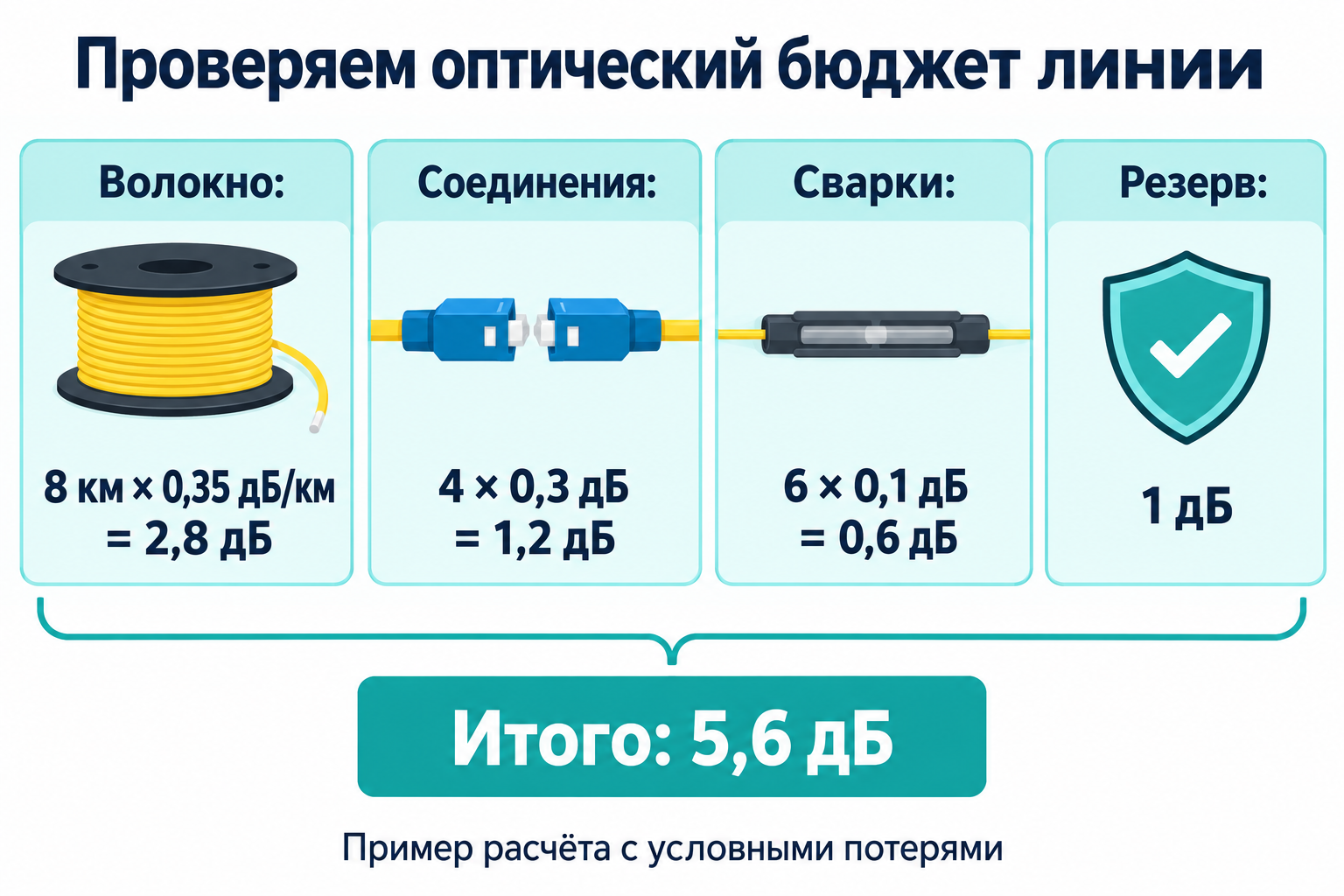

Расчёт для LR на трассе 8 км
В таблице характеристик рассматриваемого Cisco SFP-10G-LR минимальная средняя мощность передачи составляет −8,2 dBm, минимальная средняя мощность приёма — −14,4 dBm. Для этого примера разница равна 6,2 dB. Используйте именно параметры своего артикула: соседняя строка, другой протокол или другая методика определения чувствительности могут дать иное значение.
Теперь возьмём условный проект: 8 км волокна, четыре соединённые пары разъёмов, шесть сварок. Для демонстрации примем 0,35 dB/км, 0,3 dB на пару разъёмов, 0,1 dB на сварку и запас 1 dB. Это исходные допущения расчёта, а не универсальные нормы и не результаты измерения вашего кабеля.
| Элемент | Расчёт | Потери или запас |
|---|---|---|
| Волокно | 8 × 0,35 | 2,8 dB |
| Соединённые пары разъёмов | 4 × 0,3 | 1,2 dB |
| Сварки | 6 × 0,1 | 0,6 dB |
| Расчётные физические потери | 2,8 + 1,2 + 0,6 | 4,6 dB |
| Принятый запас | Отдельно от физических потерь | 1,0 dB |
| Требуемый бюджет с запасом | 4,6 + 1,0 | 5,6 dB |
Сравнение: 5,6 dB меньше 6,2 dB. От бюджета после принятых потерь и запаса остаётся 0,6 dB. Без выделения проектного запаса разница между бюджетом и физическими потерями — 1,6 dB. Эти две цифры описывают разные вещи; нельзя сначала включить запас в сумму, а затем считать его второй раз.
Проверим чувствительность решения. Если фактические потери разъёмных соединений окажутся на 0,8 dB больше оценки, общий запрос с запасом станет 6,4 dB. Он уже превысит исходные 6,2 dB, хотя расстояние останется 8 км. Это объясняет, почему линия «короче 10 км» может требовать ремонта соединений или другого проектного решения.
Такой расчёт — необходимый этап выбора, но не сертификат работоспособности. Нужно проверить все условия интерфейса, исправность кабеля, отражения, применимые ограничения и измерения. На многомодовой линии отдельно учитывается модальная полоса: большой энергетический запас не разрешает превышать дальность OM3.
Когда сигнал слишком сильный
Оптику большой дальности не стоит покупать «на всякий случай» для короткой линии. Приёмник имеет верхнюю допустимую границу. Для проверки возьмём условные паспортные параметры: Tx,max = +4 dBm, Rx,max = −1 dBm, минимальные потери короткой трассы 1 dB. На входе получится +3 dBm — на 4 dB выше допустимого максимума. Канал не становится надёжнее от избытка света.
Аттенюатор выбирают по требованиям конкретного модуля, затем проверяют и верхнюю, и нижнюю границы. Например, дополнительное ослабление 5 dB в этом расчёте дало бы −2 dBm при максимальном Tx. Но этого недостаточно для окончательного решения: при минимальной передаче сигнал тоже должен оставаться допустимым. Назначать один номинал ослабления всем модулям и длинам нельзя.
Даже для LR учитывайте минимальную длину соединения: в рассматриваемом документе Cisco для SR/LRM/LR/ER указано 2 м. Проверяйте примечания своего SKU, а не правило «LR работает на любом расстоянии от нуля до 10 км». Для нескольких метров в стойке сначала сравните подходящие DAC и AOC.
Как проверить совместимость SFP с коммутатором Cisco
Совместимость состоит из двух частей. Первая — работа модуля в конкретном порте оборудования. Вторая — согласование оптического интерфейса с удалённой стороной. Надпись «Cisco compatible» решает не обе задачи сразу. Оригинальный модуль Cisco тоже нельзя считать поддерживаемым всеми устройствами бренда.
- Найдите точный PID оборудования. Используйте маркировку и инвентарные данные. Для модульного устройства добавьте артикулы линейной карты и uplink-модуля.
- Уточните порт. Проверьте его форм-фактор и поддерживаемые скорости по аппаратной документации. В одной платформе группы портов могут иметь разные возможности.
- Откройте Cisco Optics-to-Device Compatibility Matrix. Ищите точное устройство и полный PID оптики, включая -S, -I и другие суффиксы.
- Прочитайте условия записи. Сверьте минимальную версию ПО, примечания, ограничения портов и доступность DOM. Отсутствие подходящей записи нельзя превращать в подтверждение поддержки.
- Повторите проверку для другого конца. Для оборудования другого производителя используйте его список поддерживаемой оптики.
- Сохраните результат. В спецификации зафиксируйте пару устройство/порт/модуль/ПО и дату проверки.
Запрос поставщику должен содержать больше, чем «SFP для Cisco 9300». Например: точный PID коммутатора, PID установленного сетевого модуля, номер uplink-порта, версия IOS XE, требуемая скорость и модель удалённого оборудования. Так можно проверить конкретную конфигурацию, не распространять ответ на всю серию.
Для старой или снятой с продажи платформы проверяйте документы её поколения. Новый модуль со сходным обозначением может не быть прямой заменой прежнего. Если поддержку добавляет обновление ПО, оцените требования и процедуру обновления отдельно: покупка трансивера не обновляет коммутатор автоматически.
Могут ли на концах стоять разные марки
Для стандартной Ethernet-линии разные производители на концах сами по себе не запрещены. Важны согласованные скорость, оптический стандарт, среда и допустимые уровни, а каждый модуль должен поддерживаться своим устройством. Не требуется, чтобы на обоих концах любого duplex-канала был один и тот же коммерческий артикул.
Однако одинаковая длина волны не доказывает взаимодействие. Например, гигабитный и десятигигабитный интерфейсы могут использовать близкие оптические диапазоны, но не согласуют разные скорости. У BiDi проверка ещё строже: согласуются направление передачи и приёма, а не просто одно число на этикетке.
Как оценивать совместимые модули стороннего производителя
До закупки запросите поддержку точной платформы и версии ПО, спецификацию оптики, данные о DOM и условия сервиса. Распознавание EEPROM и отсутствие предупреждения в журнале ещё не являются испытанием канала. Пилот должен проверять стабильность, ошибки, температуру и восстановление соединения в предусмотренных режимах.
Если модуль отклоняется системой, не начинайте подбор с команд обхода проверки производителя. Сначала выясните причину: неподдерживаемый PID, версия ПО, неверный порт или ошибочная кодировка. Обход идентификации не меняет скорость электроники, тип лазера или характеристики приёмника и не создаёт документированной поддержки.
Для стойки: DAC, AOC или SFP+ с RJ-45
При небольшом расстоянии между сервером и коммутатором отдельные оптические модули не всегда удобнее готового кабеля. DAC — прямое медное соединение с оконечными разъёмами, AOC — активный оптический кабель с установленными концами. В обоих случаях покупают кабельную сборку и проверяют поддержку её концов на оборудовании.
| Вариант | Когда рассмотреть | Что включить в проверку |
|---|---|---|
| DAC | Устройства рядом в стойке или соседних стойках | Поддержку обоих концов, исполнение кабеля, длину, изгибы и укладку |
| AOC | Нужен готовый оптический канал без кроссирования | Совместимость сборки, запас длины, возможность заменить весь кабель |
| Два SR и MMF | Нужно разъёмное соединение через оптические панели | Категорию волокна, патч-корды, потери, поддержку двух модулей |
| Два LR и SMF | В стойке уже используется соответствующая одномодовая система | Все условия LR, включая короткую длину и уровни мощности |
| 10GBASE-T SFP+ и витая пара | Требуется соединить оптический слот с медным 10G-портом | Дальность именно этого SKU, категорию кабеля, питание и ограничения платформы |
Преимущество раздельной оптики — возможность менять модули и патч-корды независимо и подключаться к существующим панелям. Готовую AOC-сборку проще включить в согласованную спецификацию, но при повреждении её обычно меняют целиком. DAC тоже оценивают вместе с укладкой: слишком длинный жёсткий кабель может мешать обслуживанию плотной стойки.
Не переносите привычную дальность медного Ethernet на любой RJ-45 SFP+. Например, Cisco SFP-10G-T-X предусматривает 10G до 30 м по Cat6A. Это не универсальные 100 м для всех медных модулей. Также важны энергопотребление, тепловые условия и разрешённая плотность установки на вашей платформе.
Сравнивайте стоимость законченного соединения. Для оптики это два модуля, кабельная система, шнуры, измерения и обслуживание. Для DAC/AOC — совместимая сборка, её прокладка и резерв. Без конкретного КП неверно объявлять один вариант всегда дешевле другого.
Пять ситуаций: какие модули рассмотреть и что проверить
| Задача | Кандидат | Решающая проверка |
|---|---|---|
| 3 м в стойке, оба порта 10G | Совместимый DAC; при необходимости AOC | Поддержка кабеля обоими устройствами и укладка |
| 150 м по существующему OM3, две жилы | Пара 10G SR | Что вся линия OM3, нет несовместимых вставок, потери допустимы |
| 800 м между зданиями по SMF, две жилы | Пара 10G LR | Паспорт кабеля, уровни, потери, состояние кроссов |
| 8 км по SMF с кроссами и сварками | LR после расчёта бюджета | В примере запрос 5,6 dB; в проекте нужны собственные значения и измерения |
| 2 км по одной свободной жиле SMF | Согласованная пара BiDi U/D | Взаимные Tx/Rx, бюджет в обе стороны, поддержка точных SKU |
1. Сервер и коммутатор в одной стойке
При 3 м сначала выясните, допускают ли оба устройства выбранную кабельную сборку. Не заменяйте это проверкой только на стороне Cisco: сетевой адаптер сервера тоже может предъявлять требования. Затем измерьте маршрут с учётом кабельных организаторов. Номинальный трёхметровый кабель должен доходить до обоих портов без натяжения и нарушения допустимых изгибов.
Для нескольких однотипных соединений удобно стандартизировать одну проверенную длину и держать совместимый резерв. Но кабель, рассчитанный для этой пары оборудования, не следует автоматически добавлять ко всем серверам с похожими гнёздами.
2. Старая многомодовая линия в офисе
На 150 м OM3 пара SR находится внутри ограничения по длине. Главная неопределённость — действительно ли все участки имеют нужную категорию и исправные соединения. Если документация говорит только «MMF», откройте паспорт и маркировку. При OM1 или OM2 тот же маршрут выходит за указанные выше пределы рассматриваемого SR.
Для офиса это особенно важно при расширении: линия могла много лет работать на 1G и незаметно получить вставку из другого кабеля. До заказа 10G лучше проверить полную трассу и сохранить измерения, чем объяснять нестабильность только «несовместимой оптикой».
3. Между зданиями менее километра
Если проложен подходящий одномодовый кабель, расстояние 800 м не является основанием выбирать SR. Здесь рассматривают LR и проверяют физический канал. При наличии нескольких пар волокон можно сразу заложить запасную пару в документацию, но фактическую доступность жил нужно подтвердить.
Для резервирования различайте два понятия: резерв модуля ускоряет замену неисправного оборудования, независимый кабельный маршрут защищает от повреждения трассы. Один запасной LR на полке не заменяет второй путь между зданиями.
4. Трасса близка к паспортным 10 км
На 8 км расчёт должен включать все кроссы, сварки и элементы, которые действительно присутствуют. Не подставляйте число разъёмов из нашего примера в свой проект. Если существующая линия измерена, сравнивайте данные с бюджетом модулей на рабочей длине волны и оставляйте согласованный запас.
При нехватке бюджета сначала ищут избыточные потери и уточняют проект. Замена на дальнобойную оптику может потребовать новых проверок, включая перегрузку на коротких ветвях. Это отдельный подбор, а не автоматическое правило «не работает LR — поставить ER».
5. Осталась одна свободная жила
Для двухкилометровой одномодовой линии можно рассмотреть поддерживаемую одноволоконную пару BiDi соответствующей дальности. В заявке укажите именно одну свободную жилу: иначе вам могут предложить обычную duplex-пару, которой нужно две. Закажите U и D совместно, проверьте их характеристики и подпишите распределение по концам.
Резерв для такого соединения должен позволять заменить нужную сторону. Два одинаковых запасных модуля не покрывают отказ любого конца U/D. При нескольких линиях храните учёт артикула и направления, а не общий контейнер с надписью «оптика 10G».
DOM/DDM: как понять, почему SFP определяется, но линк не работает
DOM — цифровой мониторинг оптики; обозначение DDM часто используют в близком смысле. При поддержке модулем и платформой доступны температура, напряжение, ток смещения лазера, мощность передачи и приёма. Это полезные диагностические данные, но не все трансиверы и версии ПО предоставляют одинаковый набор.
Разделите две ситуации. Если оборудование не определяет модуль, начните с совместимости, посадки, порта и версии ПО. Если модуль определяется, но линк не поднимается, переходите к скорости, удалённой стороне, волокну, полярности и оптическим уровням. Если линк поднялся, но растут ошибки, проверяйте качество канала и параметры передачи, а не только идентификатор модуля.
Команды проверки для поддерживаемых Catalyst с IOS XE
Ниже — команды чтения. Доступность и синтаксис зависят от платформы и версии. Замените TenGigabitEthernet1/1/1 на фактическое имя своего интерфейса; это пример, а не результат проверки вашего коммутатора.
show inventory show version show interfaces status show interfaces transceiver supported-list show idprom interface TenGigabitEthernet1/1/1 show interfaces TenGigabitEthernet1/1/1 capabilities show interfaces TenGigabitEthernet1/1/1 transceiver detail show interfaces TenGigabitEthernet1/1/1 show logging
Сохраните PID, режим порта, версию ПО, значения DOM и счётчики ошибок с обоих концов. Пороговые уровни берите из данных своего модуля и поддерживаемой диагностики. Универсальное правило «Rx должен быть от −14 до 0» неверно: у разных интерфейсов разные границы, а порог предупреждения DOM может отличаться от паспортного предела.
| Что наблюдается | Что проверить сначала | Чего недостаточно для вывода |
|---|---|---|
| Модуль не определяется | Посадка, поддержка PID/порта/ПО, состояние слота | Только надпись Cisco на корпусе |
| Модуль виден, оптический Rx отсутствует | Удалённый передатчик, разрыв, полярность, правильный патч-корд | Замены модуля на более дальнобойный |
| Rx ниже допустимого | Соединения, загрязнение, изгибы, потери трассы, удалённый Tx | Сравнения длины только с паспортными километрами |
| Rx слишком высокий | Верхний предел приёмника, тип оптики и минимальные потери | Утверждения «сильнее сигнал — лучше» |
| Rx допустим, но линка нет | Скорость, интерфейс пары, настройки портов, поддержку каждого конца | Одного совпадения длины волны |
| Линк нестабилен или растут ошибки | Счётчики во времени, уровни при сбое, длину/категорию кабеля, температуру | Одного снимка DOM в момент нормальной работы |
Для оценки текущих потерь направления сравнивают Tx передатчика A и Rx приёмника B. Если одновременно получены −3 и −9 dBm, разница составляет примерно 6 dB. Это не означает, что нужно вычесть Tx и Rx одного и того же модуля: они относятся к разным направлениям.
DOM не заменяет калиброванный измеритель мощности и испытания кабельной системы. У датчиков есть погрешности; значения могут зависеть от реализации и условий. Рефлектометр помогает локализовать неоднородности и повреждения, а проверка вносимых потерь оценивает затухание канала. Для приёмки выбирайте метод измерения по проекту, не ограничивайтесь скриншотом интерфейса.
Установка и проверка после монтажа
Перед подключением осмотрите и при необходимости очистите торцы средствами для оптических соединений. Не касайтесь их пальцами, закрывайте неиспользуемые разъёмы защитными колпачками и соблюдайте требования по защите от статического электричества. Не смотрите в оптический порт или торец волокна: невидимое излучение не проверяют глазами.
После монтажа убедитесь, что оба конца работают на нужной скорости, нет ошибок и предупреждений, а Tx/Rx укладываются в требования. Для важной линии проведите согласованное испытание трафиком и сохраните исходные счётчики. Работу под нагрузкой оценивайте во времени: кратковременное состояние up не подтверждает длительную стабильность.
Как выбрать и купить SFP-модули Cisco для готового соединения
В каталоге SFP-модулей Cisco выбирайте позиции после определения линии и проверки платформ. Для запроса КП отправьте данные обоих устройств, скорость, тип и длину волокна, число жил, соединения и версии ПО. Официальный поставщик Cisco в России сможет рассматривать конкретную спецификацию, а не подбирать модуль по одному общему названию серии.
| Позиция | Количество или данные | Примечание |
|---|---|---|
| Модуль стороны A | 1 шт., полный PID | Поддержка устройством A и выбранным портом |
| Модуль стороны B | 1 шт., полный PID | Поддержка устройством B; для BiDi — парное направление |
| Патч-корды | По фактической схеме подключения | Категория волокна, длина, разъёмы, полировка, полярность |
| Пассивные элементы | Только необходимые по проекту | Их потери учтены в бюджете |
| Резерв | По требованиям восстановления | Учитывать разные PID концов, особенно для BiDi |
| Проверка линии | Параметры и результаты измерений | Обе стороны и применимые длины волн |
Для нескольких одинаковых линий расчёт количества прост, но зависит от схемы. Шесть обычных duplex-соединений требуют двенадцать модулей и двенадцать занятых волокон магистрали. Шесть одноволоконных BiDi-соединений тоже требуют двенадцать модулей, но только шесть волокон, причём это шесть согласованных пар. Резервные позиции добавляются отдельно.
Если устройства соединяют готовыми DAC/AOC, кабельные сборки считают вместо пары отдельных модулей и соответствующего соединительного участка. Не добавляйте к сборке ещё два SFP+ только потому, что они стояли в шаблоне спецификации. Цена законченной линии должна включать необходимые компоненты, проверку и согласованный резерв; наличие и условия поставки уточняются для выбранных SKU.
При заказе зафиксируйте допустимость замен. Формулировка «10G, LC, до 10 км» слишком широкая, если нужна поддержка определённой платформы. Замена должна сохранять интерфейс, бюджет, условия эксплуатации и совместимость с оборудованием. Согласование по полному артикулу делает приёмку и последующий сервис понятнее.
Частые вопросы о выборе SFP и SFP+ Cisco
Какой SFP-модуль нужен для 10 Гбит/с?
Для рассматриваемой Ethernet-задачи обычно нужен SFP+ и поддерживающий 10G порт. SR выбирают под соответствующее MMF, LR — под SMF. Проверьте оба устройства: один гигабитный порт ограничит возможность построить выбранное соединение.
Что лучше: SR или LR?
Лучше тот интерфейс, который подходит линии. На OM3 до 300 м обычно рассматривают SR; на одномодовом кабеле — LR в пределах его условий. Более высокая паспортная дальность не является универсальным преимуществом и не меняет тип существующего волокна.
Можно ли соединить SR и LR друг с другом?
Для обычной рассматриваемой пары 10G — нет: у них разные оптические интерфейсы и рабочие среды. Согласуйте одинаковый стандарт связи, а у BiDi — предусмотренные взаимодополняющие интерфейсы. Не подбирайте смешанную пару только по разъёму LC.
Можно ли использовать LR на короткой линии?
Можно, если линия одномодовая и выполнены требования точного SKU к длине, уровням и поддержке. Для рассматриваемого документа минимальная длина — 2 м. Проверка верхней границы приёмника обязательна, особенно при использовании более мощной дальнобойной оптики.
Почему SR на 400 м не работает на OM3?
400 м относятся к OM4/OM5 в таблице рассматриваемого Cisco SR. Для OM3 указаны 300 м. Категория волокна влияет на передачу, а хороший уровень приёма не устраняет ограничения по модальной полосе.
Достаточно ли цвета патч-корда для выбора?
Нет. Цвет помогает ориентироваться, но проверьте надписи, паспорт и всю линию. Короткий новый шнур не доказывает категорию магистрали и не гарантирует правильную полировку соединений.
Что такое SFP-модуль 1310/1550 Tx/Rx?
Такая запись может описывать направления передачи и приёма в одноволоконном решении. Она сама по себе не сообщает скорость, дальность и совместимость. Нужны полный PID и парный модуль с согласованными противоположными диапазонами.
BiDi и duplex: сколько модулей нужно?
В обоих случаях по одному на каждом конце, то есть два на соединение. Обычная duplex-пара использует две жилы. Рассматриваемая одноволоконная BiDi-пара — одну жилу и два взаимодополняющих модуля, а не один модуль на всю линию.
LRM — это LR для многомодового кабеля?
Это отдельный 10G-интерфейс со своими ограничениями и требованиями к кабелю. Для некоторых старых многомодовых трасс требуется mode-conditioning patch cord. Выбирать LRM по сходству названия с LR нельзя: проверяют его паспорт и поддержку платформой.
Что такое mode-conditioning patch cord?
Это специальный шнур для предусмотренного интерфейсом ввода света в многомодовое волокно. Он нужен только в определённых сочетаниях оптики и линии. Это не обычный переходник разъёмов и не универсальное средство увеличить дальность SR.
Можно ли вставить SFP в SFP+ и работать на 1G?
Только если конкретный порт и ПО поддерживают этот модуль и режим. Физическая посадка не подтверждает работу. Проверьте аппаратную документацию, матрицу оптики и требования удалённого конца.
Может ли 10G SFP+ автоматически согласовать 1G?
Для обычной оптики SR/LR нельзя предполагать такое согласование. Поддерживаемые скорости зависят от порта и конкретного модуля. Если нужны несколько скоростей, ищите явно документированное решение, а не ожидайте поведения медного автосогласования.
Чем SFP отличается от GPON?
SFP — форм-фактор, а GPON — технология доступа с другой архитектурой и протоколом. PON-модуль в похожем корпусе не является обычной заменой Ethernet SFP. Для подключения к операторской PON-сети нужны её требования и совместимое оборудование.
Есть ли PoE через оптический SFP?
По обычному оптическому волокну питание удалённого устройства не передаётся. Для точки доступа или камеры нужен отдельный источник либо подходящий PoE-коммутатор на удалённой стороне. Оптический uplink сам по себе не питает подключённое за ним оборудование.
Почему SFP определяется, но нет связи?
Причина может быть в скорости, неподходящей паре, волокне, полярности, загрязнении, удалённом порте или уровнях мощности. Проверяйте по порядку: распознавание модуля, поддержка и режим обоих портов, параметры линии, Tx/Rx и ошибки. Не делайте вывод о неисправности по одному симптому.
Какой запас оптического бюджета нужен?
Его определяют проект и условия эксплуатации. В нашем учебном расчёте принят 1 dB, но это не обязательное значение для каждой линии. Запас должен быть выделен явно, обоснован и не превышать доступный бюджет после реальных потерь.
Можно ли подобрать модуль только по карточке магазина?
Карточка помогает найти SKU и запросить поставку. Для окончательной проверки нужны актуальная спецификация, условия поддержки платформы и параметры линии. Передайте эти сведения вместе с заявкой: так предложение будет относиться к вашему соединению.
Что отправить для быстрого подбора?
PID двух устройств и их портов, версии ПО, скорость, SMF/MMF с категорией, полную длину, число жил, оконцевание, потери и условия эксплуатации. Если чего-то нет, укажите это прямо. Такой запрос позволяет сразу разделить проверенные условия и то, что ещё нужно измерить.
Правильно подобранная линия — это согласованная пара модулей, два поддерживающих её порта и соответствующий кабельный канал. Начните с этих трёх частей, затем проверьте бюджет и полный комплект. Для заказа используйте каталог SFP Cisco и передайте параметры соединения для подбора конфигурации.
