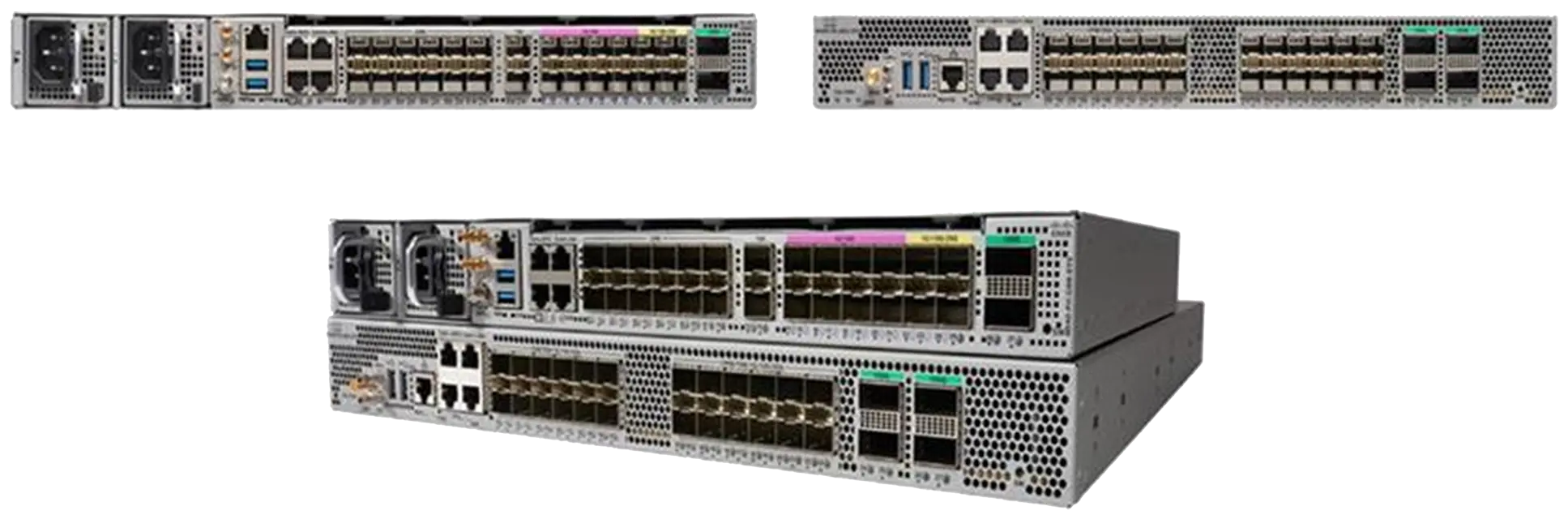

Маршрутизатор Cisco N540-FH-CSR-SYS, Cisco IOS XR, Ethernet, IP-маршрутизация, операторская сеть
Основное описание о маршрутизаторе Cisco N540-FH-CSR-SYS
Cisco N540-FH-CSR-SYS — маршрутизатор для соединения IP-сетей и передачи трафика между площадками. Основные особенности исполнения: Cisco IOS XR, Ethernet, IP-маршрутизация, операторская сеть, управляемая платформа. Устройство состоит из интерфейсов передачи данных, процессоров обработки пакетов и элементов питания. Модель относится к семейству NCS 540 / 560. Подбор конфигурации начинают с требований к подключению и размещению. Для резервного подключения выбирают независимый путь до нужного сервиса. В тестовом стенде проверяют маршрут в обоих направлениях. Размер пакета влияет на результаты измерения скорости пересылки. Рабочую конфигурацию сохраняют после подтверждения связности. Параметр «процессор управления memory storage»: 8-core 1.7Ghz x86 CPU 8GB DRAM 32GB storage. Параметр «многоадресная передача»: IPv4 and IPv6 multicast routing PIM-SM, PIM-SSM IGMPv3, MLDv2 mLDP mVPN P2MP-TE.
Функциональные возможности и принцип работы
Маршрутизация направляет IP-пакеты к следующему узлу в соответствии с таблицей маршрутов. Рабочий набор сетевых функций определяет нагрузку на обработку пакетов. Разделение локальных и внешних подключений позволяет встроить устройство в пограничный узел. Изменения политики передачи сначала проверяют на ограниченном сегменте. Потоки в сторону оператора связи отделяют от обмена внутри локальной инфраструктуры. Требования корпоративных приложений задают допустимую задержку и потери.
Технические особенности
- Модель: N540-FH-CSR-SYS
- Тип устройства: Маршрутизатор
- Особенность исполнения 1: Cisco IOS XR
- Особенность исполнения 2: Ethernet
- Особенность исполнения 3: IP-маршрутизация
- Особенность исполнения 4: операторская сеть
- Особенность исполнения 5: управляемая платформа
- Процессор управления Memory Storage: 8-core 1.7Ghz x86 CPU 8GB DRAM 32GB storage
- Многоадресная передача: IPv4 and IPv6 multicast routing PIM-SM, PIM-SSM IGMPv3, MLDv2 mLDP mVPN P2MP-TE
- Температура хранения: –40 to 70°C (–40 to 158°F)
- Рабочая влажность: NCS 540: 15% to 85% (без конденсации) except
- Накопитель (relative) humidity: 5% to 95% at 40°C per NEBS GR-63-Core
- Высота эксплуатации: 0 to 13,000 ft.
- Электропитание: Worldwide ranging AC (90–265V; 50–60 Hz) Worldwide ranging DC (–40V to –72V)
- Соответствие нормативам: Products comply with CE markings according to directives 2004/108/EC and 2006/95/EC
Применение
Cisco N540-FH-CSR-SYS рассматривают для соединения IP-сетей и передачи трафика между площадками. Для удалённого объекта продумывают способ доступа при отказе основного канала. Для внешней линии важны не только скорость, но и стабильность соединения. Пограничное размещение предполагает контроль доступа из внешней сети. Для организации эксплуатации фиксируют назначение устройства и схему подключения. Работу критичных сервисов проверяют вместе с резервным сценарием. При переносе сервисов составляют план переключения и проверки доступности.
Преимущества Cisco N540-FH-CSR-SYS
При подборе Циско N540-FH-CSR-SYS оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — Cisco IOS XR. При расчёте узла также учитывают ethernet. Параметры WAN согласуют с техническими условиями оператора. Сравнивать лабораторные значения следует при одинаковом наборе активных функций. Различие MTU на участках пути может влиять на доставку крупных пакетов.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Смена активного маршрута должна соответствовать принятой схеме отказоустойчивости. Адреса интерфейсов и назначение линий сохраняют в эксплуатационной документации. Рабочую версию ПО согласуют с подключаемым оборудованием и выбранными функциями. Одно название семейства не гарантирует совместимость всех его исполнений. Конфигурацию проверяют как целое, включая питание и соединительные кабели.
Конструкция и технические особенности N540-FH-CSR-SYS
Размещение разъёмов учитывают при прокладке кабельных трасс. Монтажный комплект согласуют с конкретным корпусом. Габариты проверяют вместе с необходимым пространством для подключения кабелей. Корпус и подключения должны оставаться доступными для осмотра. Массу учитывают при выборе крепления и способа установки. Физическое исполнение выбирают вместе со способом дальнейшего расширения.
Монтаж и эксплуатация
Обновление программного обеспечения планируют в согласованное окно обслуживания. Питающую линию рассчитывают с учётом потребления выбранной конфигурации. Проверку питания проводят вместе с резервным сценарием площадки. Перед расширением проверяют текущую загрузку питания и интерфейсов. Изменения конфигурации документируют вместе с причиной их внесения. Тестовый запуск проводят до подключения критичной нагрузки.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco N540-FH-AGG-SYS: Cisco IOS XR; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco N560-4-SYS: Cisco IOS XR; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. При выборе между близкими моделями фиксируют различия, важные именно для проекта. Решение принимают после проверки подключений, питания и рабочего программного окружения. Версию ПО и лицензирование сравнивают вместе с аппаратной частью. Максимальную производительность сравнивают при одинаковых условиях измерения.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- UL 60950-1 Второе издание CAN/CSA-C22.2 No. 60950-1 Второе издание EN 60950-1 Второе издание IEC 60950-1 Второе издание AS/NZS 60950-1 GB4943
- Модель
- N540-FH-CSR-SYS
- Относительная влажность при хранении
- От 5% до 95% при 40°C на NEBS GR-63-Core
- Производитель
- Cisco
- Рабочая влажность
- NCS 540: 15% – 85% (без конденсациикроме
- Температура хранения
- -40-70°C (-40-158°F)
- Тип устройства
- Маршрутизатор
- Электропитание
- Во всем мире диапазон AC (90-265V); 50-60 Гц) Диапазон DC (от -40 В до -72 В)
- ETSI
- ETS/EN 300 119 Часть 4 ETS/EN 300 019 - Хранение: Класс 1.2, Транспорт: Класс 2.3, В использовании/Операционном: Класс 3.2 ETS/EN 300 753
- MPLS
- Протокол распределения этикеток (LER, LSR) BGP Label Distribution Protocol (LDP) BGP Labeled Одноадресный (BGP-LU) MPLS Traffic Engineering с RSVP-TE Point-to-point L2VPN - Static, T-LDP, EVPN-VPWS Multipoint L2VPN - VPLS, EVPN L2/L3 EVPN с Anycast IRB 6PE, 6VPE IP Loop-Free Alternate (LFA) Fast Reroute (FRR) RSVP-TE Fast Reroute (FRR)
- OAM
- CDP, LLDP, ICMP, DHCP Relay IP SLA MPLS OAM Ethernet OAM: CFM, Y.1731 DM/SLM TWAMP Model/Event Driven Telemetry Netflow SPAN/ERSPAN
- RoHS
- Продукт RoHS-6 совместим с исключениями для шаров с сеткой с лидированным шаром (BGA) и свинцовых разъемов с пресс-подголовником
- Возможности управления
- CLI SNMP MIB NETCONF/gRPC (XML, JSON, GPB) модели YANG (нативная, открытая: OpenConfig, IETF) RPM-инфраструктура SW Zero-Touch Provisioning (ZTP) с хостингом приложений iPXE 3rd на N540-24Z8Q2C-SYS
- Высота эксплуатации
- 0 – 13,000 ft.
- Защита
- Защита локальных пакетных транспортных услуг (LPTS) Аутентификация, авторизация и учет (AAA) Контроллер доступа к терминалу Система контроля доступа Плюс (TACACS +) Безопасная оболочка (SSH) 3 уровня входа и выхода ACL для IPv4 и IPv6 уровня 2 входа ACL Одноадресный Обратный путь переадресации (Одноадресный RPF)
- Ключевая характеристика 1
- Cisco IOS XR
- Ключевая характеристика 2
- Ethernet
- Ключевая характеристика 3
- IP-маршрутизация
- Ключевая характеристика 4
- операторская сеть
- Ключевая характеристика 5
- управляемая платформа
- Многоадресная передача
- IPv4 и IPv6 многоадресная маршрутизация PIM-SM, PIM-SSM IGMPv3, MLDv2 mLDP mVPN P2MP-TE
- Нормальная рабочая температура
- Промышленная температура: –40°C до +65°C (1,000 ft.), +60°C (6,000 ft.), +45°C (13,000 ft) Коммерческая температура: 0°C до +55°C (1,000 ft.),+50°C (6,000 ft.), +45°C (13,000 ft.)
- Помехоустойчивость EMC
- EN55024 CISPR24 EN300386 серии KN 61000-4
- Процессор управления Хранение памяти
- 8-ядерный 1.7Ghz x86 CPU 8GB DRAM 32GB хранилище
- Рейтинги по IEC 61000-4-5
- AC: 1kV DM, 2kV CM DC: 1kV DM, 1kV CM
- Сегментная маршрутизация (SR)
- Сегмент маршрутизации с помощью MPLS-плана данных (SR-MPLS) Сегмент маршрутизации с IPv6-планом данных (SRv6) ** ISIS, OSPF, BGP расширения сегмента маршрутизации BGP Исходящий Peering Engineering (BGP-EPE) Сегмент маршрутизации трафика (SRTE) Сегмент маршрутизации маршрутизации вычисления элемента (SR-PCE) Топология Independent Loop-Free Alternate (TI-LFA) Сегмент маршрутизации по требованию Next-hop (SR-ODN)
- Синхронизация времени
- SyncE, PTP Внутренний GNSS приемник SW * Интерфейсы: 1pps, 10MHz, ToD, антенна для GNSS Класс C; Синхронизация с ESMC Integrated GNSS-приемником IEEE 1588-2008 PTP T-GM, T-BC, T-TSC G.8265.1, G.8275.1, G.8275.2 G.8273.2 Класс B/C
- Слой 2
- слой 2 Перенос и мостовые домены (BD) Ethernet Точка потока ()EFP) IEEE 802.1Q VLAN и Q-in-Q Ethernet Группа агрегации ссылок (Link Aggregation Group)LAG Протокол контроля агрегации ссылок (Link Aggregation Control Protocol)LACP) 802.3ad G.8032 Джамбо-рамы на всех порты
- Слой 3
- IPv4 и IPv6 одноадресные интерфейсы маршрутизации 3 уровня: физические интерфейсы и подинтерфейсы Виртуальная маршрутизация и переадресация (VRF) Открытый кратчайший путь Первый (OSPFv2, OSPFv3) Промежуточная система к промежуточной системе (ISIS, ISISv6) Многопротокольный протокол пограничного шлюза (MP-BGP) Равноценный многолучевой путь (ECMP) Двунаправленное протокол переадресации маршрутизатора (VRRP) Интегрированное соединение маршрутизации (IRB) с виртуальным интерфейсом моста (BVI) Генерическая инкапсуляция маршрутизации (GRE)
- Соответствие нормативам
- Продукты соответствуют маркировке СЕ в соответствии с директивами 2004/108/EC и 2006/95/EC
- Стандарты построения сетевого оборудования (NEBS)
- Предназначен для встречи GR-63-CORE, GR-1089-CORE и GR-3108 Class-2
- Стандарты электромагнитной совместимости (EMC)
- 47CFR Часть 15 (CFR 47) Класс A AS/NZS CISPR22 Класс A CISPR22 Класс A EN55022 Класс A ICES003 Класс A VCCI Класс A EN61000-3-2 EN61000-3-3 KN22 Класс A CNS13438 Класс A
