Как выбрать PoE-коммутатор Cisco для офиса: расчёт мощности, 24 или 48 портов и запас на расширение
Чтобы выбрать PoE-коммутатор Cisco для офиса, нужно проверить четыре ограничения: число подключений, мощность каждого PoE-порта, общий бюджет питания и доступную мощность при отказе блока питания. Только после этого сравнивают скорость, управление и стоимость комплекта. Надпись «48 портов PoE+» ещё не означает, что все 48 портов одновременно выдадут по 30 Вт.
Для примера: если 20 устройств требуют на стороне коммутатора суммарно 192 Вт, прибавление 25% даёт ориентир 240 Вт. Но если коммутатор резервирует для этих устройств мощность по более высоким классам PoE, расчёт изменится. А если к 20 PoE-устройствам добавляются компьютеры и принтеры, 24 порта могут закончиться раньше ватт.
Ниже — порядок расчёта, три примера офисной сети, сравнение конкретных моделей Cisco и проверки перед покупкой. Цифры в примерах задают условия проекта: это не измерения потребления конкретных телефонов, камер или точек доступа. Характеристики моделей сверены по документации Cisco на 7 октября 2026 года.
Как выбрать PoE-коммутатор: короткий алгоритм
Начните с ведомости устройств, а не с названия серии. Офис на 30 сотрудников может потребовать как меньше 24, так и больше 48 подключений: всё зависит от телефонии, способа подключения компьютеров, камер, переговорных и Wi-Fi. Количество сотрудников само по себе не определяет число портов.
- Посчитайте физические подключения. Отдельно отметьте PoE-устройства, обычные Ethernet-устройства и линии к другим коммутаторам. Учитывайте, используется ли для uplink отдельный SFP/SFP+ интерфейс или один из медных портов доступа.
- Уточните требования каждого питаемого устройства. Нужны точный артикул, стандарт PoE, максимальная мощность, необходимая скорость и режим работы. Для точки доступа отметьте, какие функции отключаются при недостаточном питании.
- Рассчитайте мощность на стороне источника. Используйте значения, которые должен выделять коммутатор, а не случайный замер потребления в спокойный момент. Сравните расчёт с реальным способом согласования и резервирования мощности.
- Добавьте расширение. Посчитайте конкретные новые устройства, а затем оставьте дополнительный резерв. Один процент запаса не заменяет список будущих камер или точек доступа.
- Проверьте режим отказа. Если телефония должна сохраняться при отказе одного БП, необходимая нагрузка должна укладываться в бюджет оставшихся источников.
- Сравните полные комплектации. Включите uplink-модули, кабели стека, блоки питания, лицензии, ИБП и необходимые работы.
Удобно записать результат одной строкой: «40 подключений, из них 36 PoE; не менее 528 Вт общего бюджета; 6 портов по 30 Вт для точек доступа; uplink 10G; питание критичных телефонов при отказе одного БП». Такое техническое задание намного точнее запроса «Cisco на 48 портов».
Что такое PoE и чем PoE+ отличается от UPOE

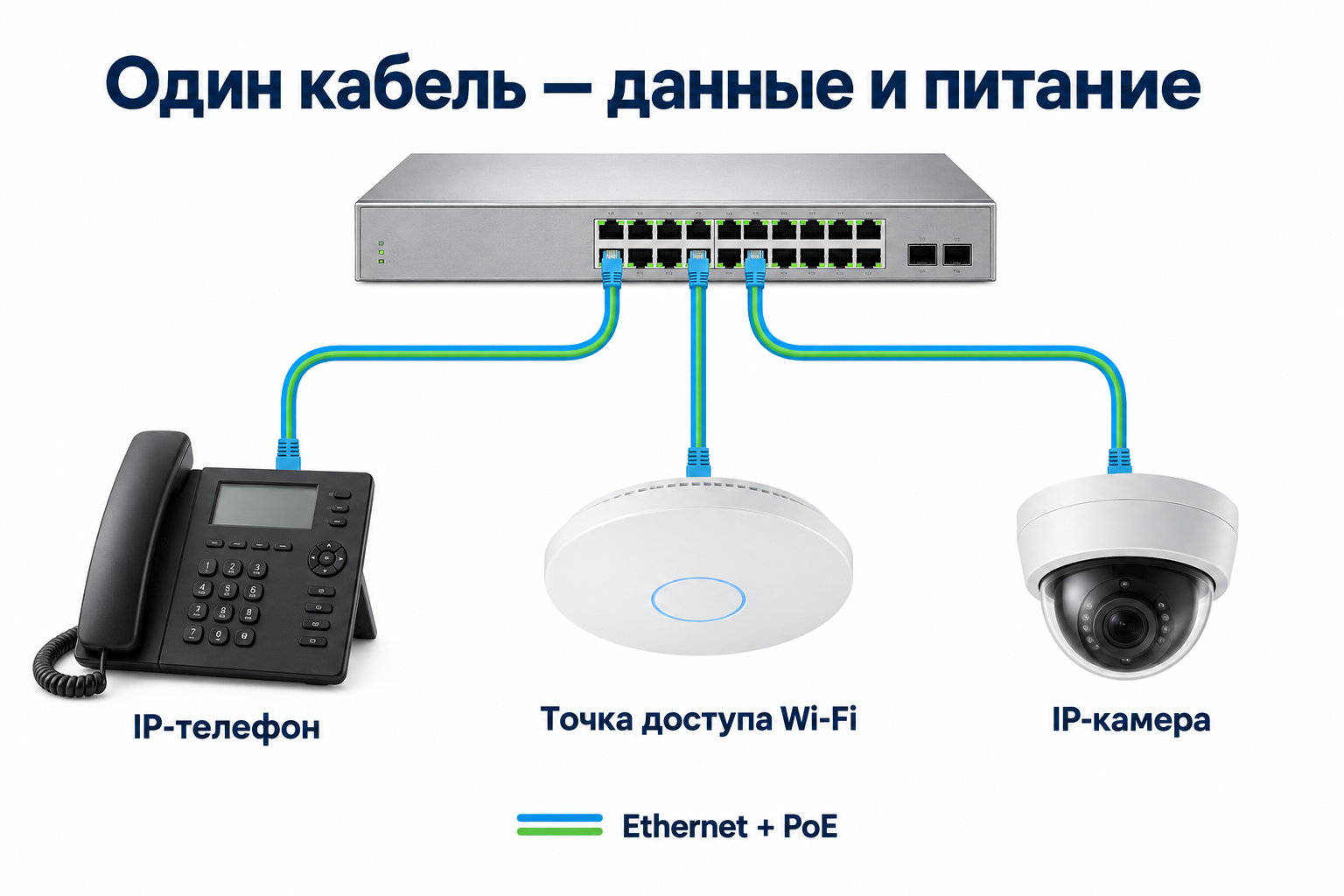

Power over Ethernet передаёт данные и питание по одному Ethernet-кабелю. Коммутатор выступает источником питания — PSE, а телефон, камера или точка доступа — питаемым устройством, PD. Это позволяет убрать отдельные адаптеры возле устройств и сосредоточить резервное питание в сетевом шкафу.
В спецификации источника и в спецификации устройства могут стоять разные значения мощности. Причина — потери в линии. Сравнивать нужно соответствующие величины: бюджет коммутатора относится к стороне PSE, а требование устройства может быть указано на стороне PD.
| Стандарт или режим | Мощность PSE на порт | Мощность, доступная PD на предельном канале | Что проверить |
|---|---|---|---|
| IEEE 802.3af, Type 1 — PoE | 15,4 Вт | 12,95 Вт | Достаточность питания в полном режиме устройства |
| IEEE 802.3at, Type 2 — PoE+ | 30 Вт | 25,5 Вт | Максимальную, а не среднюю нагрузку |
| IEEE 802.3bt, Type 3 — до 60 Вт | До 60 Вт | До 51 Вт | Класс питания и поддержку четырёхпарной подачи мощности |
| Высокомощный режим 90 Вт, применяемый Cisco UPOE+ | 90 Вт | Около 71 Вт | Поддержку режима конкретным портом, PD и кабельной системой |
Последняя строка описывает 90-ваттный вариант Cisco, а не все возможные профили IEEE 802.3bt Type 4. Само обозначение «PoE++» в каталоге не заменяет указания стандарта, мощности и совместимости.
60 Вт — не характеристика обычного 802.3at. В терминологии Cisco встречаются UPOE до 60 Вт и UPOE+ до 90 Вт. При этом UPOE и IEEE 802.3bt нельзя считать безусловно взаимозаменяемыми надписями: нужно проверить, как конкретные PSE и PD согласуют питание.
Стандартный PoE+ порт обычно способен питать совместимое устройство 802.3af. Более мощный источник не заставляет телефон потреблять 30 или 60 Вт: мощность согласуется с устройством. Совместимость может нарушаться у нестандартного пассивного PoE, старых собственных реализаций, неподходящих переходников и устройств с особыми требованиями. Для них проверяют напряжение, распиновку и документацию обеих сторон.
Почему включившаяся точка доступа ещё не означает правильный выбор
Некоторые точки доступа запускаются при пониженной мощности, но ограничивают радиомодули, скорость Ethernet или питание внешних устройств. Например, Cisco CW9172H при 802.3af работает с ограничением радиовозможностей и гигабитным подключением; при 802.3at доступны более широкие возможности и 2,5G, но без PoE-out. Для режима с PoE-out предусмотрены более мощные варианты питания. Поэтому проверяют не только факт включения, но и таблицу режимов питания нужного артикула.
Для рабочего проекта запишите требуемый режим: все нужные радиодиапазоны, число потоков, скорость проводного подключения, наличие USB или PoE-out. Именно он определяет требования к порту. Выбор «любой PoE+ для любой Wi-Fi 7 точки» может привести к потере функций после монтажа.
Как рассчитать бюджет мощности PoE-коммутатора
Бюджет PoE — суммарная мощность, которую коммутатор может выделить подключённым устройствам одновременно. Он отличается от мощности на одном порту и от номинала блока питания. На БП может быть написано 600 Вт, а доступный PoE-бюджет конкретной конфигурации составляет 370 Вт: часть мощности нужна самому коммутатору, действуют ограничения платформы и схемы питания.
Формула расчёта
P = n₁ × p₁ + n₂ × p₂ + … + nₖ × pₖ. Здесь n — количество устройств одной группы, p — мощность, которую для одного устройства нужно предусмотреть на стороне PSE. При добавлении 25% к полученной нагрузке требуемый бюджет: B ≥ P × 1,25.
Если новые устройства уже известны, лучше сначала добавить их в ведомость, а затем выбрать дополнительный резерв. Например, сегодняшняя нагрузка 300 Вт плюс две будущие точки по 60 Вт — это уже 420 Вт. Добавление к первоначальным 300 Вт только 25% даст 375 Вт и не покроет известное расширение.
25% в этой статье — условие планирования примеров, а не обязательная норма IEEE или Cisco. Размер запаса выбирают по проекту: сроку эксплуатации, ожидаемому росту, полноте данных и требованиям к отказоустойчивости. Для помещения без расширения и с проверенным профилем нагрузки подход может отличаться от офиса, который удвоится через год.
Добавить 25% к нагрузке и оставить 25% бюджета свободными — разные расчёты
При нагрузке 300 Вт добавление 25% даёт 375 Вт. Свободны 75 Вт, то есть 20% от бюджета 375 Вт. Если нужно, чтобы свободными оставались именно 25% общего бюджета, используют другую формулу: B ≥ P / 0,75. Для 300 Вт получится 400 Вт. В техническом задании стоит написать, какой именно резерв требуется.
Потребление, согласованная мощность и резервирование по классу
Существуют три разных числа: сколько устройство сейчас потребляет, сколько согласовало через протоколы и сколько коммутатор зарезервировал. Они могут не совпадать. Измеренные 6 Вт у телефона не гарантируют, что источник выделит ему только 6 Вт: при определённом способе классификации под порт может резервироваться более высокая мощность.
Для расчёта берут максимальную необходимую величину с учётом механизма распределения бюджета. LLDP или CDP могут помогать согласованию мощности, но наличие этих протоколов само по себе не доказывает, что каждое устройство запросит оптимальное значение. Результат проверяют в статусе PoE конкретного порта и в документации PD.
У камеры учитывают ночную подсветку, обогрев, движение и подключённые аксессуары. У телефона — дополнительные модули и периферию. У точки доступа — радиомодули и дополнительные выходы питания. Ночной максимум камеры и дневной максимум Wi-Fi могут различаться, но проект, рассчитанный на одновременное включение всех устройств, не должен зависеть от случайного расписания.
Если исходные значения уже относятся к стороне PSE, нельзя ещё раз автоматически увеличивать их на «потери в кабеле». Если известна только мощность PD, учитывают требуемый профиль питания и ограничения линии. Универсального коэффициента, который одинаково переводит любую нагрузку PD в резервирование PSE, для всех классов и устройств нет.
Сколько 30-ваттных устройств выдерживает бюджет 195, 370 или 740 Вт
Ниже — арифметический предел по общему бюджету при условии, что на каждое устройство источник выделяет ровно 30 Вт. Физическое число PoE-портов, конфигурация БП и ограничения отдельных интерфейсов проверяются отдельно.
| Бюджет PoE | Без дополнительного резерва: ⌊B / 30⌋ | С добавлением 25% к нагрузке: ⌊B / 37,5⌋ |
|---|---|---|
| 195 Вт | 6 | 5 |
| 370 Вт | 12 | 9 |
| 385 Вт | 12 | 10 |
| 740 Вт | 24 | 19 |
| 1440 Вт | 48 | 38 |
Знак ⌊ ⌋ означает округление вниз. Например, 740 / 30 = 24,67: двадцать пятый порт по 30 Вт уже потребовал бы 750 Вт. Если нужен резерв по условию таблицы, двадцать устройств требуют 20 × 30 × 1,25 = 750 Вт и также не укладываются в 740 Вт.
Полная нагрузка 24 портов по 30 Вт составляет 720 Вт, 48 портов — 1440 Вт. Для 24 портов по 60 Вт потребуется 1440 Вт, а для 48 по 90 Вт — 4320 Вт. Это произведения числа портов на мощность, а не обещание такого бюджета у любой модели с соответствующей надписью.
24 или 48 портов: как посчитать запас на расширение
В ведомости должны быть все физические соединения: телефоны, точки доступа, камеры, компьютеры, принтеры, NAS, контроллеры, переговорные панели и межкоммутаторные линии. Устройство без PoE не расходует PoE-бюджет, но занимает порт.

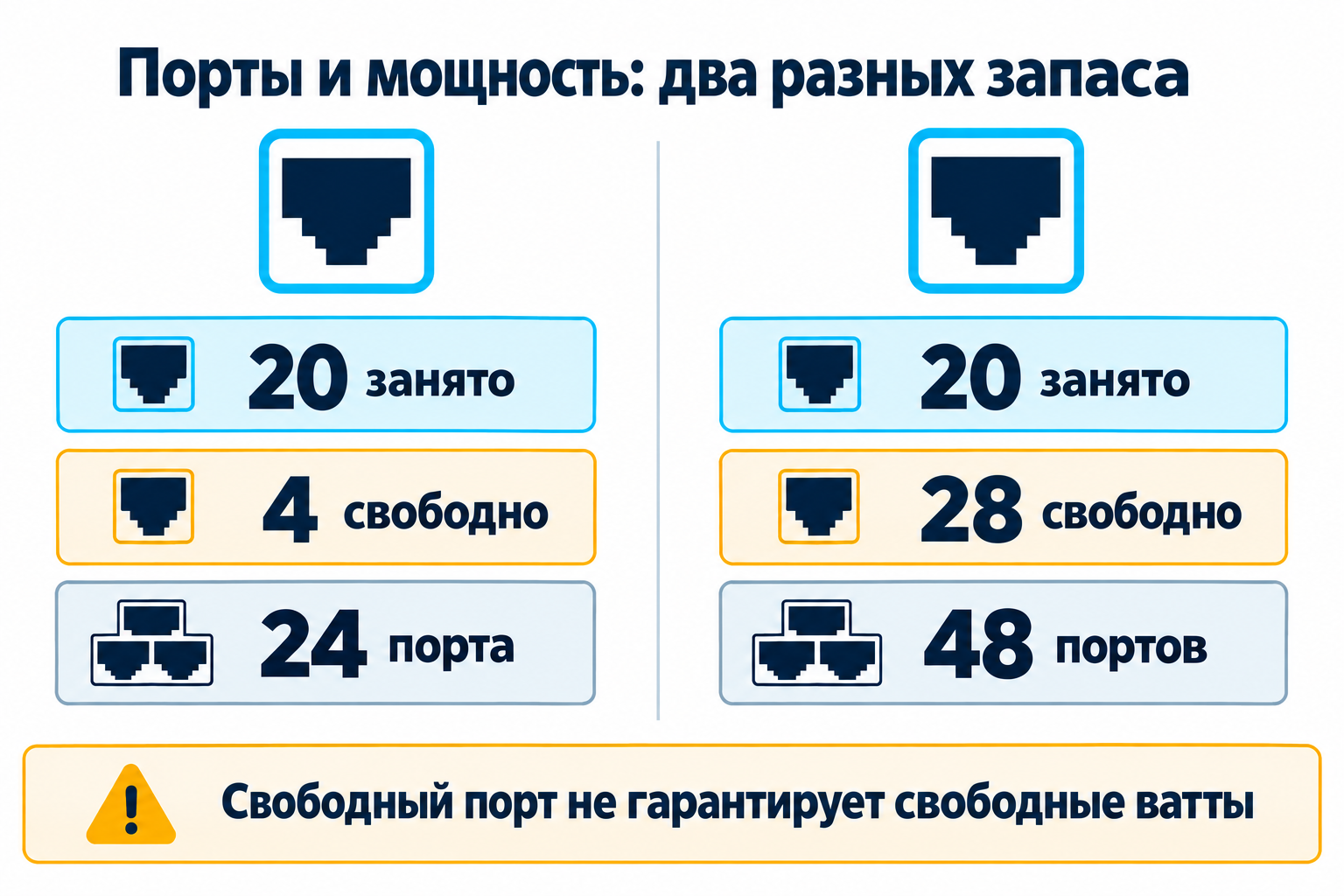

Если заняты 20 портов, у 24-портовой модели свободны четыре. Это 16,7% её ёмкости или возможность добавить 20% к нынешним 20 подключениям. Для увеличения числа подключений на 25% уже потребуется 25 портов. Поэтому выражение «20 устройств на 24 портах с запасом 25%» арифметически неверно.
Рабочий компьютер можно подключать через встроенный Ethernet-порт IP-телефона, если конкретная модель и политика компании это позволяют. Тогда телефон с компьютером используют одну линию к коммутатору. Но это решение нужно проверить по скорости, VLAN, безопасности и поведению при отказе телефона. Если компьютеры подключаются напрямую, каждому требуется отдельный порт. Все телефоны считать «экономией одного порта» заранее нельзя.
| Вариант | Когда рассматривать | Что может стать ограничением |
|---|---|---|
| Один коммутатор на 24 порта | Все подключения и известное расширение помещаются в 24 порта; достаточно мощности нужных типов | Небольшой остаток портов, общий бюджет, единая точка отказа |
| Один коммутатор на 48 портов | Сейчас нужно больше 24 подключений или рост быстро превысит этот предел | Бюджет питания может быть таким же, как у 24-портовой модели; важны охлаждение и uplink |
| Два коммутатора на 24 порта | Два шкафа, распределение нагрузок, разные группы устройств или поэтапное расширение | Бюджеты считаются отдельно; нужны дополнительные uplink, питание и место; обычные PD не получают автоматического резерва |
Два коммутатора полезны, когда позволяют сократить длинные кабельные трассы или распределить нагрузку. Однако телефон, подключённый только к одному из них, отключится при отказе именно этого коммутатора. Стекирование тоже не создаёт второй кабель питания к однопортовому устройству.
Три примера расчёта PoE для офиса

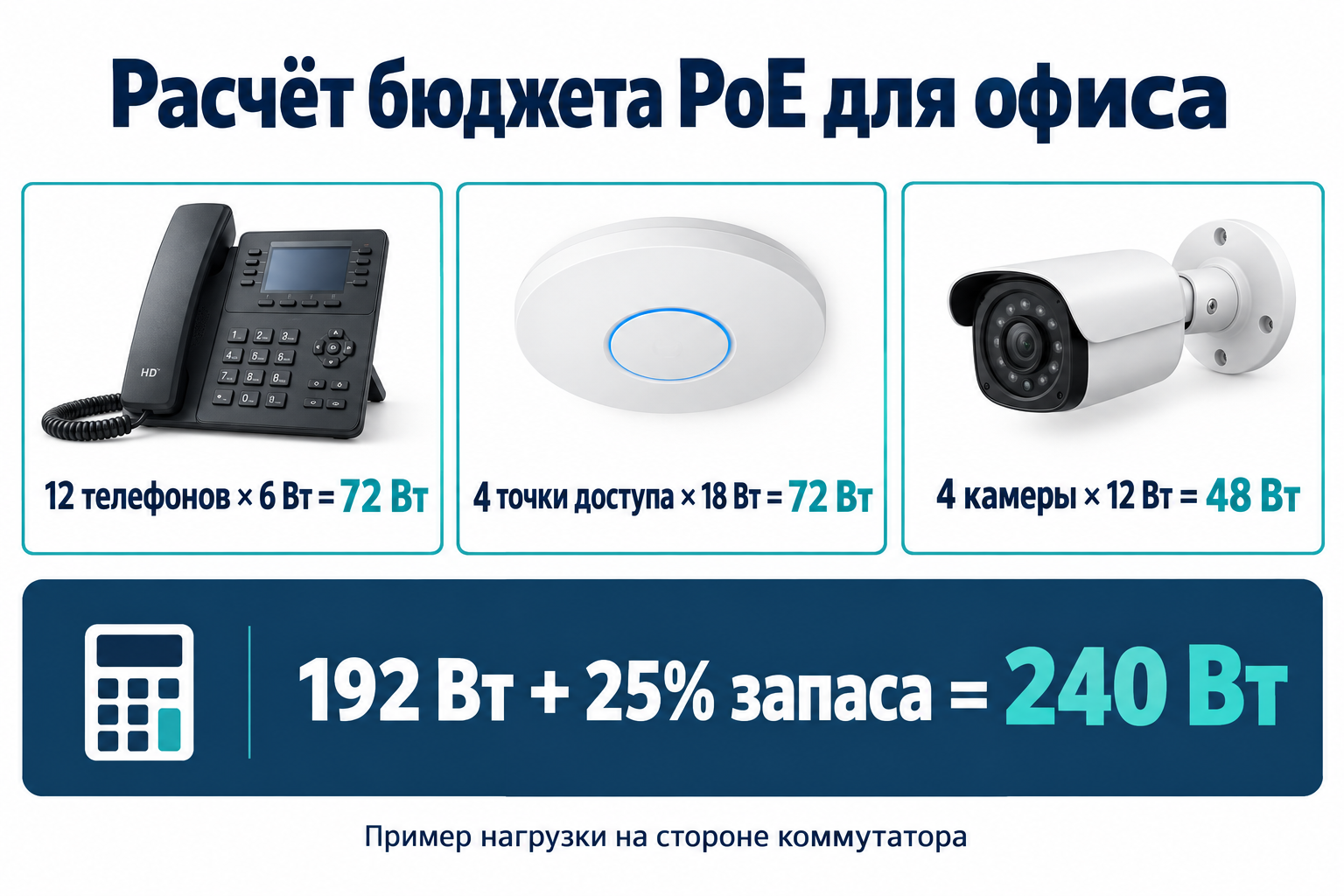

Пример 1. Двадцать PoE-устройств: 192 Вт нагрузки и 240 Вт с запасом
Предположим, для проекта проверены следующие максимальные выделяемые мощности на стороне PSE. Значения выбраны для демонстрации расчёта; замените их требованиями своих моделей.
| Группа | Количество | Мощность PSE на устройство | Итого |
|---|---|---|---|
| IP-телефоны | 12 | 6 Вт | 72 Вт |
| Точки доступа | 4 | 18 Вт | 72 Вт |
| IP-камеры | 4 | 12 Вт | 48 Вт |
| Суммарно | 20 PoE-портов | — | 192 Вт |
| С добавлением 25% | — | 192 × 1,25 | 240 Вт |
Бюджета 195 Вт недостаточно для принятого резерва. Значения 370 или 385 Вт покрывают 240 Вт, но это ещё не завершает выбор. Если добавить принтер и NAS без PoE, займутся 22 порта. Четыре будущих подключения потребуют уже 26 портов — понадобится 48-портовая модель либо дополнительный коммутатор.
Проверка классификации: если для 12 телефонов и 4 камер источник резервирует по 15,4 Вт, а для 4 точек — по 30 Вт, расчёт станет другим: 16 × 15,4 + 4 × 30 = 366,4 Вт. С добавлением 25% потребуется 458 Вт. У бюджета 385 Вт останется только 18,6 Вт, а у 370 Вт — 3,6 Вт.
Это два разных условия резервирования, а не два одновременных значения одной нагрузки. Пример показывает, почему нельзя выбрать БП по бытовому замеру «телефон потребляет всего шесть ватт», не проверив распределение мощности на коммутаторе.
Пример 2. Сорок подключений: нужен 48-портовый коммутатор и не менее 527,5 Вт
| Группа | Количество | Мощность PSE | Итого |
|---|---|---|---|
| Телефоны | 26 | 7 Вт | 182 Вт |
| Точки доступа | 6 | 30 Вт | 180 Вт |
| Камеры | 4 | 15 Вт | 60 Вт |
| Принтеры, NAS и другие устройства без PoE | 4 | 0 Вт из бюджета PoE | 0 Вт |
| Суммарно | 40 портов, из них 36 PoE | — | 422 Вт |
| С добавлением 25% | — | 422 × 1,25 | 527,5 Вт |
При отдельных uplink-интерфейсах 48 портов доступа дадут восемь свободных подключений. Бюджет 370 Вт не покрывает даже исходную нагрузку 422 Вт, а 740 Вт покрывает выбранные 527,5 Вт. Условие мощности предполагает, что указанные значения действительно соответствуют необходимому резервированию.
Если к этим 26 телефонам добавить 26 компьютеров с прямым подключением к коммутатору, получится уже 66 портов. Это другой проект: одна 48-портовая модель его не решит. При подключении компьютеров через телефоны число линий может остаться прежним, но такую схему нужно согласовать и проверить отдельно.
Пример 3. Восемь мощных точек доступа: 48 портов могут быть свободны, а 740 Вт уже мало
| Группа | Количество | Мощность PSE | Итого |
|---|---|---|---|
| Точки доступа с требованием 60 Вт на стороне PSE | 8 | 60 Вт | 480 Вт |
| Телефоны | 20 | 7 Вт | 140 Вт |
| Камеры | 4 | 15 Вт | 60 Вт |
| Устройства без PoE | 4 | 0 Вт из бюджета PoE | 0 Вт |
| Суммарно | 36 портов, из них 32 PoE | — | 680 Вт |
| С добавлением 25% | — | 680 × 1,25 | 850 Вт |
48-портовый коммутатор с бюджетом 740 Вт в таком расчёте не обеспечивает принятый резерв. Кроме общей мощности ему нужны минимум восемь совместимых 60-ваттных портов. Модель с PoE+ до 30 Вт не подходит для этих точек даже при достаточном общем бюджете.
Один вариант распределения: восемь мощных точек подключаются к Cisco C1300X-24NGU-4X, у которого восемь портов поддерживают питание до 60 Вт. Для этой группы требуется 480 × 1,25 = 600 Вт при бюджете модели 740 Вт. Остальные 24 PoE-устройства требуют 200 × 1,25 = 250 Вт и могут рассматриваться отдельно с C1300X-24P-4X при соблюдении ограничений по портам и классификации.
В этой схеме оставшиеся четыре устройства без PoE нужно распределить по свободным интерфейсам первого коммутатора: все 24 порта второго уже заняты телефонами и камерами. У первого остаются обычные подключения, но все восемь его 60-ваттных портов заняты. Девятую мощную точку туда добавить нельзя, даже если общие ватты ещё есть.
Другой вариант — платформа с большим количеством высокомощных портов, например подходящая модификация Cisco C9350. В этом случае отдельно подбирают конфигурацию питания с бюджетом не ниже 850 Вт и проверяют бюджет при отказе БП. Названия семейства для этого недостаточно.
Какие PoE-коммутаторы Cisco сравнить: C1300, C1300X, C9200L и C9350
Ниже приведены конкретные варианты, чтобы показать разницу между числом портов, питанием и конфигурацией БП. Это техническое сравнение, а не обещание одинаковой доступности, стоимости или комплектации всех устройств.
| Модель | Порты доступа | Питание на порт | Бюджет PoE | Uplink |
|---|---|---|---|---|
| C1300-24P-4X | 24 × 1G | До 30 Вт | 195 Вт | 4 × 10G |
| C1300-24FP-4X | 24 × 1G | До 30 Вт | 370 Вт | 4 × 10G |
| C1300-48P-4X | 48 × 1G | До 30 Вт | 370 Вт | 4 × 10G |
| C1300-48FP-4X | 48 × 1G | До 30 Вт | 740 Вт | 4 × 10G |
| C1300X-24P-4X | 24 × 1G | До 30 Вт | 385 Вт | 4 × 10G; 25G для стека |
| C1300X-48P-4X | 48 × 1G | До 30 Вт | 740 Вт | 4 × 10G; 25G для стека |
| C1300X-24NGU-4X | 16 × 1G + 8 × 5G | 16 портов до 30 Вт; 8 до 60 Вт | 740 Вт | 4 × 10G; 25G для стека |
| C9200L-24P-4X | 24 × 1G | До 30 Вт | 370 Вт с одним PWR-C5-600WAC; 740 Вт с двумя | 4 × 1/10G |
| C9200L-48P-4X | 48 × 1G | До 30 Вт | 740 Вт с одним PWR-C5-1KWAC; 1440 Вт с двумя | 4 × 1/10G |
Для C1300X интерфейсы семейства -4X выполнены в формате SFP28, но 25G используется для стека, а не означает универсальный uplink 25G. При заказе модулей важны поддерживаемый режим и совместимость, а не только форма разъёма.
Почему одинаковое количество портов не означает одинаковые возможности
Два 24-портовых коммутатора могут отличаться бюджетом почти вдвое. Аналогично, 24-портовая и 48-портовая модели могут иметь одинаковый общий бюджет. В первом случае различается плотность мощных устройств, во втором дополнительные порты не увеличивают доступные ватты. В сравнение обязательно включают полный артикул, в том числе суффиксы.
Для офисного подбора Cisco Catalyst C1300X стоит рассматривать, когда нужны соответствующие порты и бюджет, а требования к управлению согласованы с возможностями семейства. У C1300/C1300X собственная программная платформа; нельзя переносить на неё конфигурацию IOS XE без проверки команд. Стекирование C1300X с C1300 в смешанную группу не поддерживается.
Cisco Catalyst 9200 рассматривают в проектах с соответствующими требованиями к корпоративному управлению и конфигурации. Возможности питания различаются внутри серии: нельзя переносить данные C9200L-48P-4X на любую модель C9200, C9200L или C9200CX.
Когда нужны 60 или 90 Вт: модификации C9350
Для высокомощных PD проверяют конкретную модификацию. У C9350-24P и C9350-48P предусмотрены порты до 30 Вт, у C9350-24U и C9350-48U — до 60 Вт, у C9350-48HX — до 90 Вт. Поддержка мощности на интерфейсе не отменяет расчёта суммарного бюджета выбранной комплектации.
Коммутатор с оптическими портами для агрегации не становится PoE-моделью только потому, что принадлежит тому же семейству. Например, C9350-12Y нельзя подбирать для прямого питания офисных телефонов как замену медному PoE-коммутатору. Сначала определяют назначение и физические интерфейсы, затем сравнивают серию.
Стоит ли выбирать старые Cisco 2960, 3560, 3750 или SG350
Старое оборудование может использоваться для совместимости с существующей сетью или при ограниченном бюджете, но требует отдельной проверки. По точному PID выясняют жизненный цикл, доступность обновлений, совместимость ПО, состояние БП и вентиляторов, поддерживаемые режимы питания и условия гарантии. Состояние всей серии нельзя определять по одному объявлению или одной дате завершения продаж.
Если покупается восстановленное устройство, проверка питания под нагрузкой особенно полезна: успешная загрузка без подключённых PD ещё ничего не говорит о работе десятков портов PoE. Для нового офиса сравнивайте полную стоимость эксплуатации и возможность расширения, а не только цену шасси.
Скорость портов и uplink: почему PoE+ и гигабит — разные характеристики
Питание и передача данных проверяются независимо. Телефон может требовать небольшой мощности, но иметь гигабитный проходной интерфейс для компьютера. Точка доступа может требовать 2,5G или 5G Ethernet и одновременно питание 60 Вт. Наличие нужной мощности не гарантирует нужной скорости, как и порт 5G не гарантирует высокомощный PoE.
Для камер учитывают суммарный видеопоток к регистратору. Для Wi-Fi — число точек, профиль клиентов, локальные серверы и канал в интернет. Даже при интернет-доступе 1 Гбит/с локальные резервные копии и обращения к NAS могут создавать большую нагрузку между коммутаторами.
Как оценить uplink
Если 24 гигабитных порта одновременно отправляют по 1 Гбит/с через один uplink 10G, отношение суммарной скорости доступа к uplink составляет 24 / 10 = 2,4:1. Для 48 портов это 4,8:1. Это теоретическое сравнение в одном направлении, а не прогноз постоянной нагрузки реального офиса.
Увеличить пропускную способность можно дополнительными uplink и агрегацией, если это поддерживают обе стороны. Но два соединения 10G в LACP обычно не дают одному потоку 20 Гбит/с: потоки распределяются между физическими линиями. Схему рассчитывают по характеру трафика, требуемой доступности и возможностям оборудования.
Для оптики нужно согласовать скорость, тип волокна, длину линии и модули на обеих сторонах. Наличие SFP/SFP+/SFP28 гнезда не означает, что в него подойдёт любой модуль нужного размера. При подборе SFP-модулей Cisco указывают точный коммутатор и планируемый режим интерфейса.
Два блока питания, ИБП и запас при отказе
Два БП могут увеличивать рабочий бюджет, обеспечивать резервирование или сочетать эти задачи в пределах возможностей платформы. Главное условие отказоустойчивости: после потери одного источника оставшейся мощности должно хватать для устройств, которые обязаны продолжить работу. Сумма номиналов двух БП этого не доказывает.
| Модель и конфигурация | Нормальный PoE-бюджет | Бюджет с одним из этих БП | Практический вывод |
|---|---|---|---|
| C9200L-24P-4X, два PWR-C5-600WAC | 740 Вт | 370 Вт | Нагрузка 450 Вт помещается в нормальный бюджет, но целиком не сохранится при таком отказе |
| C9200L-48P-4X, два PWR-C5-1KWAC | 1440 Вт | 740 Вт | Для сохранения всей нагрузки её проверяют относительно 740 Вт, а не только 1440 Вт |
Если полный резерв не нужен, можно определить критичные устройства: телефонию, точки в рабочих зонах, камеры входа. Поддерживаемая платформой приоритизация PoE помогает управлять отключением нагрузок при недостатке мощности. Она не добавляет ватт и требует заранее согласованного порядка, а не настройки после первого отказа.
Блоки питания и входные линии тоже должны соответствовать плану резервирования. Два БП, подключённые к одной отключившейся розеточной группе, не спасут сеть. Если предусмотрены два ИБП или две линии, распределение питания и сценарии отказа проверяют на уровне всего шкафа.
Как подобрать ИБП для PoE-коммутатора
ИБП рассчитывают по потреблению комплекта со стороны сети переменного тока: коммутатору, питаемым через него устройствам, маршрутизатору, оптическому терминалу и другим нагрузкам. PoE-бюджет относится к выходной мощности для PD; он не равен потреблению всей установки из розетки.
Проверьте две характеристики ИБП — допустимую активную мощность в ваттах и нагрузку в вольт-амперах. Время работы определяют по таблице или кривой производителя для выбранной нагрузки и батарей. Надпись «1500 ВА» сама по себе не обещает полчаса работы сети с большим количеством питаемых устройств.
Если через PoE уже учтены телефоны и точки доступа, второй раз добавлять их отдельные адаптеры в расчёт ИБП не нужно. При этом необходимо учесть оборудование, от которого зависят сервисы: без питания маршрутизатора, АТС или нужного участка провайдерского подключения работающая точка доступа не гарантирует доступ в интернет и телефонию.
Perpetual PoE и Fast PoE
На поддерживаемых моделях Perpetual PoE позволяет сохранять питание PD во время перезагрузки программной части коммутатора, а Fast PoE ускоряет подачу питания после его восстановления. Это разные функции. Они не заменяют ИБП и не обеспечивают работу после исчезновения доступного электропитания.
Не переносите такие возможности автоматически на любую модель Cisco. При подборе уточняют поддержку конкретным оборудованием, версией ПО и режимом конфигурации. Для ответственной телефонии полезно отдельно проверить поведение при перезагрузке, отказе БП и полном отключении шкафа.
Управляемый PoE-коммутатор для офиса: какие функции действительно нужны
Для сети с телефонией, сотрудниками, гостевым Wi-Fi и камерами обычно полезно разделение на VLAN. Оно позволяет построить отдельные сегменты и применять правила доступа между ними. Сам факт создания нескольких VLAN не заменяет межсетевую фильтрацию и не решает все вопросы безопасности.
QoS помогает обслуживать чувствительный к задержкам трафик, например голос, при конкуренции за канал. Но QoS не превращает uplink 1G в 10G. Если линия постоянно перегружена, нужно пересмотреть пропускную способность и архитектуру, а не только включить приоритет телефонии.
- Контроль PoE по портам: доступность данных о выделенной и потребляемой мощности, состоянии PD и причинах отказа питания.
- Мониторинг: уведомления о недостатке бюджета, отказе БП, изменении температуры и нестабильных интерфейсах.
- Доступ к управлению: защищённые протоколы, отдельный административный сегмент, учётные записи и журналирование.
- Контроль подключений: необходимые проекту механизмы аутентификации и защиты портов, проверенные для конкретной модели.
- Обслуживание: резервная копия конфигурации, процедура обновления, понятная передача сети администратору.
Коммутация L2 и маршрутизация L3 не определяют мощность PoE. Если между VLAN маршрутизирует отдельный маршрутизатор или межсетевой экран, расширенные функции маршрутизации на коммутаторе могут не понадобиться. Если маршрутизация переносится на коммутатор, сравнивают нужные протоколы, производительность и лицензирование.
Кабель, шкаф и охлаждение: что проверить до монтажа
Для обычного медного Ethernet ориентируются на канал до 100 м, обычно с 90 м стационарной линии и суммарно 10 м коммутационных шнуров. Это ориентир стандартного построения канала, а не обещание работоспособности любой старой линии длиной 100 м. Качество контактов, параметры кабеля, соединители и условия эксплуатации влияют и на данные, и на питание.
Проверьте все необходимые пары, состояние патч-панелей, качество оконцевания и соответствие кабельной системы выбранной скорости. Для высокомощного четырёхпарного PoE особенно важны сопротивление и его разбаланс, нагрев пучков, условия прокладки и допустимая температура. Категорию кабеля выбирают по скорости, длине и требованиям проекта; надпись «PoE» на упаковке не заменяет проверку линии.
Специальные режимы увеличенной дальности и удлинители рассматривают отдельно. Они могут менять допустимую скорость, мощность и топологию. Нельзя без проверки переносить обещание «250 м для камеры» из другой модели на любой офисный коммутатор Cisco.
В открытом офисе важен шум. Наличие вентиляторов и их режим проверяют у конкретного артикула, а не у серии целиком. В шкафу учитывают глубину устройства, место для кабелей, допустимую температуру, направление вентиляции и нагрузку электрической линии.
При оценке охлаждения нельзя считать, что все ватты, переданные по PoE удалённым устройствам, выделяются теплом внутри шкафа. Тепло распределяется между самим коммутатором, источником питания, кабельной системой и PD. Для шкафа используют данные о тепловыделении установленного оборудования и условия проекта.
