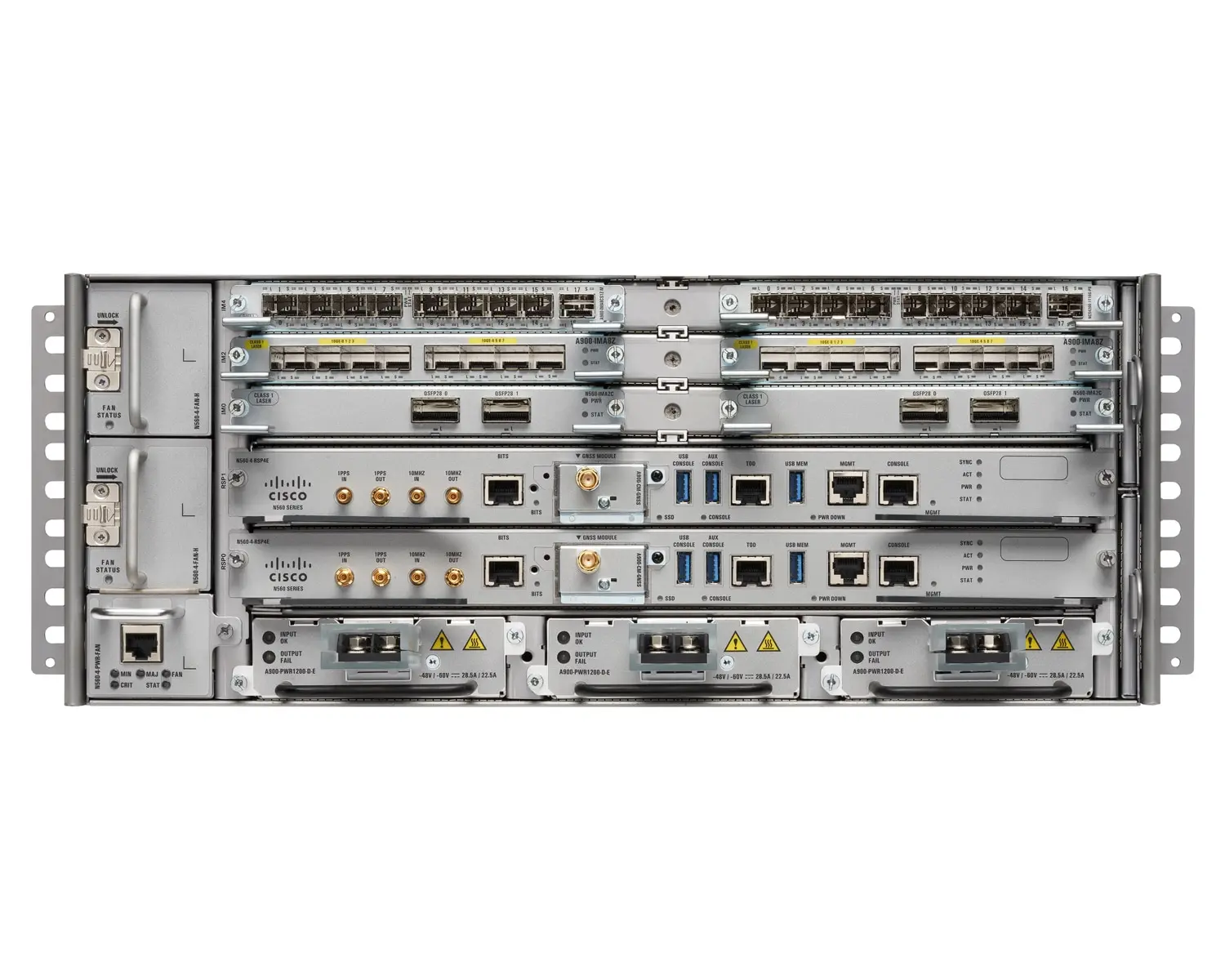

Маршрутизатор Cisco N560-4-SYS, Cisco IOS XR, Ethernet, IP-маршрутизация, операторская сеть
Основное описание о маршрутизаторе Cisco N560-4-SYS
Cisco N560-4-SYS — маршрутизатор для соединения IP-сетей и передачи трафика между площадками. Основные особенности исполнения: Cisco IOS XR, Ethernet, IP-маршрутизация, операторская сеть, управляемая платформа. Устройство состоит из интерфейсов передачи данных, процессоров обработки пакетов и элементов питания. Модель относится к семейству NCS 540 / 560. Подбор конфигурации начинают с требований к подключению и размещению. Таблица маршрутов определяет, через какой интерфейс отправится конкретный поток. Смена активного маршрута должна соответствовать принятой схеме отказоустойчивости. Адреса интерфейсов и назначение линий сохраняют в эксплуатационной документации. При росте числа подключений учитывают объём таблиц и нагрузку на обработку пакетов. Параметр «относительная влажность»: 5 to 95%, без конденсации. Параметр «накопитель environment»: Temperature: –40 to 70 ° C altitude: 15,000 ft (4570m).
Функциональные возможности и принцип работы
Маршрутизация направляет IP-пакеты к следующему узлу в соответствии с таблицей маршрутов. Разделение локальных и внешних подключений позволяет встроить устройство в пограничный узел. Рабочий набор сетевых функций определяет нагрузку на обработку пакетов. Сетевой проект должен учитывать трафик голосовой связи и резервного копирования. Пограничное размещение предполагает контроль доступа из внешней сети. Рабочую конфигурацию сохраняют после подтверждения связности.
Технические особенности
- Модель: N560-4-SYS
- Тип устройства: Маршрутизатор
- Особенность исполнения 1: Cisco IOS XR
- Особенность исполнения 2: Ethernet
- Особенность исполнения 3: IP-маршрутизация
- Особенность исполнения 4: операторская сеть
- Особенность исполнения 5: управляемая платформа
- Относительная влажность: 5 to 95%, без конденсации
- Накопитель environment: Temperature: –40 to 70 ° C altitude: 15,000 ft (4570m)
Применение
Cisco N560-4-SYS рассматривают для соединения IP-сетей и передачи трафика между площадками. Для внешней линии важны не только скорость, но и стабильность соединения. Для резервного подключения выбирают независимый путь до нужного сервиса. Изменения политики передачи сначала проверяют на ограниченном сегменте. Временную тестовую установку отделяют от производственного сегмента. Выбор исполнения должен учитывать условия помещения и режим работы. При расширении действующей системы сохраняют её схему адресации и доступа.
Преимущества Cisco N560-4-SYS
При подборе Циско N560-4-SYS оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — Cisco IOS XR. При расчёте узла также учитывают ethernet. Различие MTU на участках пути может влиять на доставку крупных пакетов. План адресации составляют до подключения филиала или нового сегмента. В тестовом стенде проверяют маршрут в обоих направлениях.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Сервис управления должен оставаться доступным по предусмотренному административному пути. Маршрутизатор связывает IP-сети и выбирает следующий узел для доставки пакета. Интерфейсную совместимость проверяют по разъёму, скорости и поддерживаемому режиму. Требуемые интерфейсы сопоставляют со списком подключаемых устройств. Поддерживаемые возможности отделяют от фактически включённых функций конфигурации.
Конструкция и технические особенности N560-4-SYS
Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования. Монтажный комплект согласуют с конкретным корпусом. Оборудование закрепляют на несущей поверхности, рассчитанной на его массу. Разъёмы не должны воспринимать вес закреплённых кабельных жгутов. Исполнение питания выбирают с учётом доступных вводов на площадке. Габариты проверяют вместе с необходимым пространством для подключения кабелей.
Монтаж и эксплуатация
После включения сверяют состояние индикаторов и доступность управления. Для удалённой площадки заранее организуют административный доступ. Перед запуском проверяют целостность кабелей и надёжность креплений. Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы. Монтаж выполняют с соблюдением требований электробезопасности объекта. Рабочие настройки сохраняют после завершения проверки подключения.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco N560-7-SYS: Cisco IOS XR; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco N540-FH-AGG-SYS: Cisco IOS XR; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Выбор модели должен соответствовать задаче, а не только максимальным паспортным значениям. Условия эксплуатации проверяют для каждого рассматриваемого исполнения. Потребление и охлаждение учитывают вместе со стоимостью комплекта. При одинаковой полосе могут отличаться типы разъёмов и возможности расширения.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- UL 60950-1, 2 nd edition; CAN/CSA C22.2 Нет. 60950-1-07 2 nd edition; IEC 60950-1, 2 nd edition; EN 60950-1, 2 nd edition; AS/NZS 60950.1:2003
- Блоки питания
- 3 Электроснабжение слоты. До 3 Поставки электроэнергии1200W AC или DC) может использоваться в режиме распределения нагрузки Система может работать на одном источнике питания и поддерживает смешивание AC и DC Источники питания в одном шасси
- Крепления
- 19 in. стойка крепление является неотъемлемой частью шасси ETSI стойка крепление kit adapter 23 in. стойка крепление kit adapter
- Модель
- N560-4-SYS
- Относительная влажность
- 5 – 95%, без конденсации
- Потребляемая мощность
- Максимальная входная мощность 975 Вт (@65 градусов по Цельсию максимальная рабочая температура, включая потери). Это эквивалентно 3327 БТУ за час. Типичная входная мощность зависит от фактической конфигурации и может быть проверена с помощью инструмента калькулятора мощности Cisco по адресу http://tools.cisco.com/cpc/
- Производитель
- Cisco
- Тип
- Стандарты
- Тип устройства
- Маршрутизатор
- ADN-AC-100G-RTU-1
- Преимущества доступа с/ Essentials SW RTU v1.0 100G
- ADN-AC-100G-SIA-3
- Access Advantage с/ Essentials SIA 100G 3-5 лет
- ADN-AC-100G-SIA-5
- Преимущества доступа (Access Advantage) (SIA 100G 5-10 лет)
- ADV-AC-100G-RTU-1
- Преимущества доступа с/o Essentials SW RTU v1.0 100G
- ADV-AC-100G-SIA-3
- Access Advantage с/o Essentials SIA 100G 3-5 лет
- ADV-AC-100G-SIA-5
- Access Advantage с/o Essentials SIA 100G 5-10 лет
- ESS-AC-100G-RTU-1
- Доступ к основным средствам SW Право на использование v1.0 на 100G
- ESS-AC-100G-SIA-3
- Доступ к Essentials SIA 100G 3-5 лет
- ESS-AC-100G-SIA-5
- Access Essentials SIA 100G 5-10 лет
- ESS-ADN-AC-100G-RT
- Доступ к основным Advantage Опциональный RTU за 100G
- ESS-ADN-AC100G-S3
- Доступ к основным Advantage Опциональный SIA 100G 3-5 yrs
- ESS-ADN-AC100G-S5
- Доступ к основным Advantage Опциональный SIA 100G 5-10 yrs
- ETSI
- ETS/EN 300 119 Часть 4 1; ETS/EN 300 019 - Хранение: Класс 1.2, Транспорт: Класс 2.3, Внутреннее использование/Операционное: Класс 3.2; ETS/EN 300 753
- Fan Tray MTBF при 40°C (104°F) рабочей температуре (25°C / 77°F температура окружающей среды)
- PWR Фан Трей: 989,000 часов Высокоскоростной фан-трей: 857,000 часов
- IEEE 1588-2008
- 1588 ™ SLAVE (IEEE CONFORMITY ASSESSMENT PROGRAM); IEEE 1588TM Conformity Test Suite для Frequency Synchronization in Telecommunications Networks - Пакетные часы раба; IEEE Std 1588TM-2008 и Рекомендация ITU-T G.8265.1 (10/2010) с поправками 1 (04/2011) и 2 (10/2012)
- MEF
- Carrier Ethernet (CE) 1.0 и CE 2.0. MEF 9 и MEF 14 Carrier Ethernet (CE) 3.0 с программным обеспечением XR 6.6.25
- N560-FC-SW
- Дополнительные лицензии на программное обеспечение серии NCS 560 (RTU, SIA)
- NEBS 1
- GR-63-CORE Вопрос 5; GR-1089-CORE Вопрос 7; SR-3580 NEBS Уровень 3; GR-3108 (Class-1 для не покрытых ПАВ и Class-2 для PID с конформным покрытием
- Акустический шум 3
- Работа с пиковым шумом соответствует стандартам сетевого оборудования GR-63-Core Issue 5, уровень мощности звука 70 дБА при 27 °С, измеренный стандартом измерения шума ANSI S12.10/ISO 7779 NAIS
- Вентиляторный модуль
- 3 лотка вентилятора с избыточностью вентилятора на системном уровне 4 сухие контактные сигналы ввода на лотоке вентилятора PWR
- Воздушный поток
- Поток воздуха из стороны в сторону; Вход с правой стороны, выход с левой стороны при взгляде спереди. Опция переднего и обратного воздушного потока, доступная через дополнительный Пленум
- За пределами растения
- Для установки на внешней установке требуется, чтобы маршрутизатор был защищен от загрязняющих веществ, пыли, влаги, насекомых, вредителей, коррозионных газов, загрязненного воздуха или других реактивных элементов, присутствующих в наружном воздухе. Для достижения такого уровня защиты рекомендуется установить устройство в экологически закрытом корпусе. Кабины, соответствующие GR-487, считаются экологически герметичными. Кроме того, закрытие с минимальным рейтингом NEMA 4 или минимальным рейтингом IP 66 может считаться экологически защищенным.
- Ключевая характеристика 1
- Cisco IOS XR
- Ключевая характеристика 2
- Ethernet
- Ключевая характеристика 3
- IP-маршрутизация
- Ключевая характеристика 4
- операторская сеть
- Ключевая характеристика 5
- управляемая платформа
- Модули интерфейса
- 6 интерфейсный модуль слоты
- Общие критерии
- Cisco NCS 560-4 Router работает под управлением Cisco IOS XR 6.6.25
- Опасные вещества
- Уменьшение количества опасных веществ (ROHS) 6
- Описание исполнения
- NCS 560-4 4RU Система ATO, 800G, XL масштаб, резервная RSP; NCS 560-4 4RU Система ATO, 800G, L масштаб, резервный RSP; NCS 560-4 4RU Система ATO, 800G, XL масштаб, Единый RSP; NCS 560-4 4RU Система ATO, 800G, L масштаб, Единый RSP
- Процессоры коммутаторов маршрута
- 2 RSP слоты
- сейсмический
- Зона 4
- Сетевая синхронизация
- ANSI T1.101; GR-1244-CORE; GR-253-CORE; МСЭ-Т G.703, пункт 5; МСЭ-Т G.703 пункт 9; ITU-T G.781; ITU-T G.813; ITU-T G.823; ITU-T G.824; ITU-T G.8261/Y.1361; ITU-T G.8265.1; ITU-T G.8273.2 - Класс B; ITU-T G.8275.1; ITU-T G.8275.2; IEEE1588-2008
- Соблюдение норм излучений
- EN 55032:2012/ AC:2013; EN 55032:2015; CISPR 32 Edition 2; EN61000-3-2: 2014; EN61000-3-3: 2013; EN 300 386 V1.6.1; ICES-003 Выпуск 6: 2016; Класс VCCI A; TCVN 7189: 2009; CNS13438: 2006; KN 32: 2015; EN301 489-19:2017: V2.1.0; EN301 489-1:2017: V2.1.1; EN 303 413 V1.1.1
- Соблюдение помехоустойчивости
- CISPR24: 2010 + A1: 2015; EN300 386:2012:V1.6.1; EN55024: 2010 + A1: 2015; TCVN 7317: 2003; EN55035:2017; EN61000-6-1:2007; EN61000-6-2:2005; IEC61000-6-1:2016:Ed:3; IEC61000-6-2:2016:Ed:3; KN35:2015; EN301 489-19:2017: V2.1.0; EN301 489-1:2017: V2.1.1
- Условия при хранении
- Температура: –40 – 70 ° C высота: 15,000 ft (4570m)
- Физические характеристики 1
- NCS560-4 Высота: 7 in. (177.88 mm) - 4RU Ширина: 17.44 in. (443 mm) Глубина: 9.5 in. (243.1 mm) Вес: 55.56 lb (25.2 kg) с двумя РССП, тремя DC - источники питания, и загружены типичной комбинацией карт интерфейсного модуля; 18 lb (8.12 kg) для пустого шасси N560-4-RSP4E / N560-RSP4 Высота: 1.28 in. (32.5 mm ширина: 14.17 in. (360 mm) Глубина: 8.66 in. (220 mm Вес: 6.24 lb (2.83 kg) N560-4-FAN-H Высота: 2.51 in. (64 mm ширина: 2.6 in. (66 mm) Глубина: 8.66 in. (220 mm Вес: 1.39 lb (0.63 kg) N560-4-PWR-FAN Высота: 1.77 in. (45 mm ширина: 2.6 in. (66 mm) Глубина: 8.66 in. (220 mm Вес: 1.04 lb (0.47 kg) N560-4-FILTER Высота: 3.32 in. (84.3 mm ширина: 0.3 in. (7.6 mm) Глубина: 9.69 in. (246.1 mm Вес: 0.17 lb (0.07 kg)
- Шасси MTBF в 40°C (104°F) рабочая температура (25°C / 77°F Температура окружающей среды
- 11,780,000 часов
- Эксплуатационная среда и высота 1
- -40-65 °C рабочая температура - –60-1800 м рабочая высота (для полного диапазона рабочих температур) До 4000 м рабочая высота (при температуре 40 °C)
- электромагнитный
- FCC CFR47 Часть 15 Класс А
