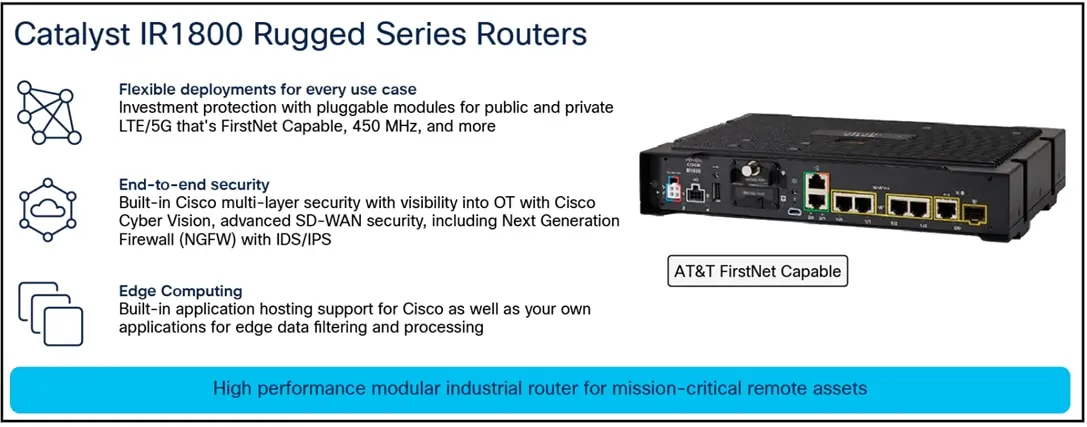

Промышленный маршрутизатор Cisco IR1835-K9, защищённое исполнение, Cisco IOS XE, Ethernet, удалённые объекты

Основные характеристики

EMC

FCC часть 47 CFR часть 15 подкласса А; EN 5032/CISPR 32 Класс А; VCCI Класс А, AS/NZS CISPR 32 Класс А; CISPR 11 Класс А, ICES 003 Класс А; CNS 13438 Класс А, KN 32 Класс А; EN 300 386; CISPR35/EN 55035; EN/IEC61000-4-2 (ESD - Воздушная/Контактная Зарядка); EN/IEC61000-4-3 (Радиационный помехоустойчивость); EN/IEC61000-4-4 (Быстрый взрыв электроперехода); EN/IEC61000-4-5 (нажатие); EN/IEC61000-4-6 (Проводимый помехоустойчивость); EN/IEC61000-4-8 (Мощный частотный магнитный полевой помехоустойчивость); EN/IEC61000-4-9 Помехоустойчивость импульсного магнитного поля; EN/IEC61000-4-11 (помехоустойчивость нарушения напряжения)

Вход питания

Номинальное напряжение: +12 В и +24 В; Минимальное и максимальное входное напряжение: 9 В - 36 В; Максимальный и минимальный входной ток: 7.56A - 1.99A

Индикация

Статус LED указывает на статус загрузчика, статус ассоциации, рабочий статус, предупреждения загрузчика и ошибки загрузчика; Питание LED указывает состояние питания модуля

Кабель

Описание (все кабели OBD-II имеют длину 4.35 м)

Масса

2.4 кг (5.3 фунта) (без каких-либо модулей); 3.1 кг (6.8 фунта) (полностью сконфигурировано)

Модель

IR1835-K9

Порт USB

1x USB 2.0 Type A

Потребляемая мощность

На холостом ходу: 16 Вт (при 12 В), 17 Вт (при 24 В); Типичные: 22 Вт (при 12 В), 23 Вт (при 24 В); Максимальная мощность: 27 Вт (без PoE), 71 Вт (с PoE)

Производитель

Cisco

Рекомендуемая замена

Замена рекомендуется, когда соотношение износа достигает 90%

Стандарты

● NMEA, RTCM 104

Тип устройства

Промышленный маршрутизатор

Функции безопасности

Безопасное подключение; надежный якорный модуль TAM• аппаратное шифрование с минимальным влиянием на производительность системы; шифрование следующего поколения (англ. Next-Generation Encryption)NGE) и квантово-вычислительная резистентность (QCR алгоритмов, таких как AES- 256, SHA-384 и SHA-512 Инфраструктура общественного ключа ()PKI) поддержка; 20 IPsec туннели; NAT Прозрачность: Динамическая многоточечная VPN (DMVPN• Зашифрованный транспорт без туннелей VPN (GETVPN); Flex VPN; IPsec государственный отказ; Secure Sockets Layer (SSL) VPN для безопасного удаленного доступа; VRF-Aware IPsec; IPsec над IPv6 Cisco IOS Firewall; Zone-based policy firewall; VRF-aware stateful inspection routing firewall; Stateful inspection transparent firewall; Advanced application inspection и control; Secure HTTP (HTTPS), FTPTelnet Authentication Proxy — динамический и статический порт безопасность; отказоустойчивость межсетевого экрана; интегрированный контроль угроз с VRF-аутентификацией; управление полицией (CoPP); гибкое сопоставление пакетов; защита сетевого фундамента Cisco Umbrella; в поддержку которого IOS-XE; Продвинутый SD-WAN Функции безопасности, поддерживаемые IR1835

Частота

• 10 Гц навигация, SBAS, 1PPS

4G-ACC-OUT-LA

TNC(f)-прямо к TNC(m)-прямо, HPF, 698 до 2700 МГц (не поддерживает GNSS)

4G-LTE-ANTM-O-3-B

3-in-1 черная антенна, 4G LTE SMA x2, GPS SMA x1

4G-LTE-ANTM-O-3-B(=)

3-in-1 черная антенна, 4G LTE SMA x2, GPS SMA x1

5G-ANTM-O-4-B

9-in-1 наружная антенна 5G Под-6 GHz / 4G LTE SMA x4, Wi-Fi двойная группа RP-SMA x4, GPS SMA x1

5G-ANTM-O-4-B(=)

9-in-1 наружная антенна 5G Под-6 GHz / 4G LTE SMA x4, Wi-Fi двойная группа RP-SMA x4, GPS SMA x1

5G-ANTM-SMA-D

5G Sub-6 и LTE Advanced Pro способные дипольные антенны

5G-ANTM-SMA-D(=)

5G Sub-6 и LTE Advanced Pro способные дипольные антенны

802.11n версии 2.0 (и связанные с ней возможности)

2x2 MIMO с 2 пространственные потоки; MRC; 802.11n и 802.11a/g; 20- и 40-MHz каналы; PHY скорость передачи данных до 444.4 Мбит/с (40 MHz с 5 GHz и 20 MHz с 2.4 GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка

ACC-LA-G-SM-SF

SMA(m) - SMA(f) - прямой, GDT, DC до 6 ГГц

ACC-LA-G-TM-TF

TNC(f)-прямая к TNC(m)-прямая, GDT, DC до 6 ГГц

AIR-ACC370-NF-NF

N(f)-прямой к N(f)-прямой адаптер

ANT-2-4G2-O

2-in-1 антенна для крепления наружного транспортного средства - 4G LTE TNC x2

ANT-2-4G2-O(=)

2-in-1 антенна для крепления наружного транспортного средства - 4G LTE TNC x2

ANT-3-4G2G1-O

3-in-1 наружная антенна 4G LTE TNC x2, GPS SMA x1

ANT-3-4G2G1-O(=)

3-in-1 наружная антенна 4G LTE TNC x2, GPS SMA x1

ANT-4G-OMNI-OUT-N

Наружная всенаправленная антенна 4G, N разъем, 698-3800 МГц

ANT-4G-OMNI-OUT-N(=)

Наружная всенаправленная антенна 4G, N разъем, 698-3800 МГц

ANT-5-4G2WL2G1-O

5-in-1 антенна для крепления наружного транспортного средства - 4G LTE TNC x2, Wi-Fi двойная группа RP-TNC x2, GPS SMA x1

ANT-5-4G2WL2G1-O(=)

5-in-1 антенна для крепления наружного транспортного средства - 4G LTE TNC x2, Wi-Fi двойная группа RP-TNC x2, GPS SMA x1

ANT-5G-OMNI-OUT-N

Наружная всенаправленная 617 - 5950 МГц антенна, N разъем

ANT-5G-OMNI-OUT-N(=)

Наружная всенаправленная 617 - 5950 МГц антенна, N разъем

ANT-7-5G4WL2G1-O

7-in-1 антенна для крепления наружного транспортного средства - 4G LTE SMA x4, Wi-Fi двойная группа RP-SMA x2, GNSS SMA x1

ANT-7-5G4WL2G1-O(=)

7-in-1 антенна для крепления наружного транспортного средства - 4G LTE SMA x4, Wi-Fi двойная группа RP-SMA x2, GNSS SMA x1

CAB-ETH-S-RJ45

Желтый кабель для Ethernet, прямо через RJ-45,15 футов

CAB-IO-MF6

Разъем для спаривания Alarm-In / Digital I/O / Ignition Sense

CAB-L-10-RSP-RTP

RP-SMA (мужской) - RP-SMA (женский), 10 футов.

CAB-L195-10-SM-SF

SMA(m) до SMA(f), LMR-195, 10 футов.

CAB-L240-10-SM-NM

SMA(m)-прямо к N(m)-прямо, LMR-240-FRDB, 10 футов.

CAB-L240-10-SM-TM

SMA(m)-прямо к TNC(m)-прямо, LMR-240-DB, 10 футов.

CAB-L240-15-SM-TM

SMA(m)-прямо к TNC(m)-прямо, LMR-240-DB, 15 футов.

CAB-L240-20-SM-SF

SMA(m) - SMA(f), LMR-240, 20 футов.

CAB-L240-20-SM-TM

SMA(m)-прямо к TNC(m)-прямо, LMR-240-DB, 20 футов.

CAB-L400-20-N-N

N(m)-прямо к N(m)-правый угол, LMR-400-DB, 20 футов.

CAB-PWR-15-MF4

Электрический кабель при непосредственном подключении к источнику постоянного тока (например, аккумулятору транспортного средства) Примечание: Предпочтительно использовать кабель OBD-II для быстрой и чистой установки

CAB-USB-UB

USB Type A to USB Micro-B (2m)

CGR-LA-NF-NF

N(f)-прямо к N(f)-прямо, GDT, DC до 6 ГГц

CGR-LA-NM-NF

N(f)-прямо к N(m)-прямо, GDT, DC до 6 ГГц

Cisco IOS Embedded Event Manager (EEM)

Распределенный и индивидуальный подход к обнаружению и восстановлению событий. Обеспечивает возможность мониторинга событий и принятия корректирующих или любых других желаемых действий, когда происходят контролируемые события, такие как высокий или низкий порог.

Cisco IOS XE IP SLA

Помогает обеспечить производительность новых критически важных для бизнеса IP-приложений, а также IP-сервисов, активно отслеживая и надежно сообщая статистику трафика, такую как джиттер, время отклика, потеря пакетов и связь.

Cisco IOS XE Телеметрия/модель YANG

Телеметрия - это автоматизированный процесс связи, посредством которого измерения и другие данные собираются в удаленных или недоступных точках и передаются на приемное оборудование для мониторинга. Телеметрия обеспечивает механизм для передачи данных, смоделированных YANG, в сборщик данных.

Combo RJ-45/SFP GE WAN порт (L3) (x1)

✓

eSIM SGP.32 - вместимость

Поддержка удаленных свопов профиля GSMA SGP.32 через 3FF-съемные eSIM (eUICC)

FirstNet Capable TM (B14)

–; AT&T FirstNet скоро выйдет; Разработчик: AT&T FirstNet

Frontline Capable TM (B13)

Скоро выйдет Verizon Frontline

Gigabit Ethernet (GE) LAN (x4)

✓

GPS/GNSS - это

ANT-3-5G2G1-P-O (3-1 антенна ANT-GNSS-P-OUT-SMA (одинокий) порт) Предназначен для пассивного GPS/GNSS Антенна как часть архитектуры малой мощности.Активные антенны, требующие напряжения смещения, не поддерживаются.

IPv6 имеет

IPv6 адресация архитектуры; IPv6 - одноадресная и многоадресная экспедиция; IPv6 ACLs; IPv6 по сотовой связи, включая делегацию префикса DHCP; Маршрутизация IPv6 (Static, RIPng, OSPFv3, EIGRP, MP-BGP); IPv6 доменное имя разрешение; IPv6 DHCP сервисы

IR-PWR-G2A-AP(=)

Питание Кабель - Азиатско-Тихоокеанский регион

IR-PWR-G2A-AR(=)

Питание Кабель - Аргентина

IR-PWR-G2A-AU(=)

Питание Кабель - Австралия

IR-PWR-G2A-BR(=)

Питание Кабель - Бразилия

IR-PWR-G2A-CE(=)

Питание Кабель - Центральная Европа

IR-PWR-G2A-CN(=)

Питание Кабель - Китай

IR-PWR-G2A-ID(=)

Питание Кабель - Индия

IR-PWR-G2A-ISR(=)

Питание Кабель - Израиль

IR-PWR-G2A-ITA(=)

Питание Кабель - Италия

IR-PWR-G2A-JP(=)

Питание Кабель - Япония

IR-PWR-G2A-NA(=)

Питание Кабель - Северная Америка

IR-PWR-G2A-SA(=)

Питание Кабель - Южная Африка

IR-PWR-G2A-SWI(=)

Питание Кабель - Швейцария

IR-PWR-G2A-UK(=)

Питание Кабель - Великобритания

IR1800-DINRAIL(=)

Железнодорожная установка DIN

IR1800-IP54-KIT(=)

IP54 Kit для IR1800

IRM-1800-M12KIT

M12 Conversion Kit для IR1800

IRM-1800-M12KIT=

M12 Conversion Kit для IR1800 - Запасной комплект

IRM-GNSS-ADR(=)

Dead counting GNSS подключаемый module

IRM-SSD-100G(=)

100-ГБ промышленный сменный SSD

LTE-ADPT-SM-TF

SMA(m)-прямой к TNC(f)-прямой адаптер

LTE-AE-MAG-SMA

Магнитная антенна SMA, SMA(f)-прямая к TNC(f)-прямая, LMR-195 пленум, 1 фут.

LTE-ANTM2-SMA-D

4G LTE дипольная антенна 698-960, 1448-1511, 1710-2690 МГц, SMA

LTE-ANTM2-SMA-D(=)

4G LTE дипольная антенна 698-960, 1448-1511, 1710-2690 МГц, SMA

Micro USB консоль

✓

OBD2-J1939Y1-MF4

OBD-II (J1939) Тип 1 к IR1800 кабель с 1-го типа y-расщепляющийся шунтированием и вспомогательные (дискретное напряжение) входы

OBD2-J1939Y1-MF4(=)

OBD-II (J1939) Тип 1 к IR1800 кабель с 1-го типа y-расщепляющийся шунтированием и вспомогательные (дискретное напряжение) входы

OBD2-J1939Y2-MF4

OBD-II (J1939) - диагностическая упряжка 2-го типа для Volvo/Mack

OBD2-J1939Y2-MF4(=)

OBD-II (J1939) - диагностическая упряжка 2-го типа для Volvo/Mack

OBD2-J1962YA-MF4

OBD-II (J1962) Тип A к IR1800 кабель с типом 1 Y-расщепляющийся шунт

OBD2-J1962YA-MF4(=)

OBD-II (J1962) Тип A к IR1800 кабель с типом 1 Y-расщепляющийся шунт

P-5GS6-R16SA-GL(=)

Модуль Standalone/Non-Standalone 5G Sub 6 GHZ

P-5GS6-RC-GL (=)

Модуль 5G для Северной Америки, LATAM, Европы и Азиатско-Тихоокеанского региона

P-LTE-GB(=)

Модуль 4 категории LTE для Европы

P-LTEA7-EAL(=)

Модуль LTE категории 7 для Европы, LATAM, Австралии, Новой Зеландии, Индии, Сингапура, Малайзии, Таиланда и Объединенных Арабских Эмиратов

P-LTEA7-JP(=)

Модуль категории 7 LTE для Японии

P-LTEA7-NA(=)

Модуль LTE категории 7 для Северной Америки

PWR-MF4-125W-AC(=)

Адаптер питания переменного тока до постоянного тока для IR1800- 125W

SD-WAN

Поддерживает технологию Cisco IOS XE SD-WAN для эффективного управления сотнями различных локаций, снижения TCO и работы в масштабе.; Поддержка расширенной безопасности SD-WAN на IR1835

Simple Network Management Protocol (SNMP), Syslog, NetFlow

Инструменты сетевого мониторинга и учета на основе открытых стандартов, такие как SNMP для 3G, 4G, питания от зажигания, ADR-GNSS, mSATA и т. Д., Предоставляют общую платформу управления для многих различных устройств.

W-ANTM2050D-RPSMA

Wi-Fi двухдипольная дипольная антенна, RP-SMA

W-ANTM2050D-RPSMA(=)

Wi-Fi двухдипольная дипольная антенна, RP-SMA

WP-WIFI6-S - Таиланд

2.4 ГГц - Всего с двумя активными цепями; 20 дБм (100 мВт) макс для дополнительных код-ключевых (CCK) ставок; 20 дБм (100 мВт) макс для OFDM тарифов; 5 ГГц — суммарно с двумя активными цепями; 5150-5350 МГц - 23 дБм (200 мВт EIRP) максимум для всех OFDM-рейсов; 5470-5700 МГц - 30 дБм (1 Вт EIRP) максимум для всех OFDM-рейсов; 5745-5825 МГц - 30 дБм (1 Вт EIRP) Макс для всех OFDM-рейсов

Автомобильные применения

UNECE R10; CISPR25; ISO 7637 – 2; ISO 11452 – 2/4; EN 50155 2007/2017/2021, EN 50121-3-2:2016 & EN 50121-4: 2016; EN 50125-1:2015, EN 50125-3:2003; EN 45545-2:2020

Автомобильный мертвец, рассчитывая на GNSS

IR1833, IR1835: 1x слот для модуля GNSS с мертвым расчетом для автомобилей (IRM-GNSS-ADR)

Автомобильный слот Dead Scoring GNSS

✓

Асинхронные последовательные интерфейсы

IR1833: 1x RS-232 DTE порт и 1x RS-232 DCE порт; IR1835: 1x RS-232 DTE порт и 1x RS-232 DCE/RS-422/RS-485 порт

Варианты монтажа

Железная дорога DIN; Панельная установка

Встроенный накопитель

• Обеспечивает поддержку расширения внутреннего хранилища для сохранения мультимедийных и критически важных данных на краю с помощью SSD промышленного уровня, заменяемого на местах.

Вход питания/CAN автобусная комба

● 4-pin Molex Mini-Fit порт Для власти и CAN автобус (см. аксессуары для более подробной информации)

Высота оперирования

Максимальная высота: 13.800 ft за IEC 68-2-41

Габариты (В×Ш×Г)

2.20 x 11.04 x 8.06 in. (55.9 x 280.4 x 204.7 mm); 2.20 x 11.04 x 9.73 in. (55.9 x 280.4 x 247.0 мм) с дополнительным IP54-KIT (IR1800-IP54-KIT)

Габариты (Ш×Д×В)

3.66 x 3.29 x 0.85 in. (9.30 x 8.36 x 2.16 cm)

Датчики MEMS

• Встроенный 6-осевой (3D гироскоп + 3D акселерометр)

Диапазоны LTE

LTE полосы B1, B3, B7, B8, B20, B28 FDD LTE 700 МГц (B28), 800 МГц (B20), 900 МГц (B8), 1800 МГц (B3), 2100 МГц (B1) и 2600 МГц (B7)

Доступные настройки мощности передачи (макс/мин)

2.4 ГГц — всего с двумя активными антеннами; 23 дБм (200 мВт) макс для дополнительных код-ключевых (CCK) ставок; 21 дБм (125 мВт) макс для OFDM тарифов; -7 дБм (0.2 мВт) мин.; 5 ГГц — всего с двумя активными антеннами; 20 дБм (100 мВт) максимум; -7 дБм (0.2 мВт) мин.

Ёмкость SSD

100 GB

Защита

Обеспечивает комплексную многоуровневую безопасность корпоративного уровня, которая является частью ультра-безопасной и передовой операционной системы Cisco IOS XE.; Для дополнительной безопасности IR1800 поддерживает расширенные пакеты безопасности корпоративного уровня, такие как унифицированное обнаружение угроз для развертываний, требующих более высокого уровня безопасности корпоративного класса.; Поддерживает Cisco Cyber Vision, обеспечивая видимость промышленных активов, подключенных к маршрутизатору.

Износостойкость

33 терабайта письменной формы (TBW)

Интерфейсы LAN

● 4x 10/100/1000 Мбит/с RJ-45 Ethernet порты

Интерфейсы WAN

Модуль подключаемого интерфейса слоты; 2x для Cisco Модули сотового подключаемого интерфейса; Широкий интерфейс подключаемого модуля слоты-; 1x на всех IR1800 моделей для Cisco Wi-Fi 6 Широкий интерфейс подключаемого модуля; Комбо 10/100/1000 Мбит/с Ethernet порт (RJ-45 и SFP) (1x на всех IR1800 модели)

Каналы GNSS

48-канальная архитектура GNSS

Ключевая характеристика 1

защищённое исполнение

Ключевая характеристика 2

Cisco IOS XE

Ключевая характеристика 3

Ethernet

Ключевая характеристика 4

удалённые объекты

Ключевая характеристика 5

индустриальная сеть

Консоль

● 1 микро-USB порт

Механические характеристики

SAE J1455 (автомобильный стандарт); Испытание на ударение в цикле температуры; 10-дневный активный тест на температуру и влажность; MIL STD 810G (военный стандарт); Способ 514.6, категория 4 - Случайная вибрация; Метод 516.6, Процедура V - Удар по опасности аварии; Способ 516.6, процедура I - функциональный шок

Модульная конструкция

Ультрамодульный дизайн поддерживает растущие бизнес- и технические потребности, защищая ваши инвестиции.; Поддерживает несколько различных модулей, включая общедоступные или частные 4G/LTE и 5G, Wi-Fi 6, FirstNet сертифицированные LTE, SSD и расширенные GNSS, обеспечивая тем самым высокий уровень гибкости при выборе желаемой конфигурации в соответствии с индивидуальными развертываниями.

Надежная связь для критически важных мобильных сред

модульный IR1800 с двойной клеточной слоты способен запускать несколько сотовых служб одновременно для критически важных приложений, что позволяет дублировать двойную сотовую полосу; поддерживает модульную IEEE 802.11ax Wi-Fi 6 Двойное радио Wi-Fi (2.4 и 5 GHz) может обеспечивать возможность точки доступа, а также возможность обратного движения (в стационарном состоянии) для подключения к инфраструктуре Wi-Fi.

Обратная совместимость

UMTS, HSPA+ (B1, B8), EDGE, GSM, GPRS (900/1800)

Опасные места и безопасность ITE

UL 121201 (класс l, Div. 2, группы A-D); CSA 213 (класс l, Div. 2, группы A-D); UL/CSA 60079-0, -15 (класс l, зона 2, Gc/IIC); IEC 60079-0, 7-15 IECEx Test Report (Class l, Zone 2, Gc/IIC); EN 60079-0, 7, 15 ATEX сертификат (класс l, зона 2, Gc/IIC); UL/CSA 60950-1; UL/CSA 62368-1; IEC/EN 60950-1; IEC/EN 62368-1

Операторы связи, сертификация которых ожидается

Канада - Bell, Telus, Rogers Australia - Telstra Japan - NTT Docomo, KDDI

Описание исполнения

Cisco Catalyst IR1835 — неисправный маршрутизатор

Особенности высокой доступности

Двойной активный обратный рейс LTE; Протокол резервирования виртуальных маршрутизаторов (VRRP) (RFC 2338); Протокол Hot Standby Router Protocol (HSRP); Поддержка двух SIM на модуле LTE для сотового отказа; WAN мониторинг для обработки двойного SIM отказоустойчивости

Периферийные вычисления

Поставляется со встроенными вычислительными ресурсами и поддержкой хостинга Cisco IOx App для безопасного запуска собственных приложений на границе.; Поддерживает пакет Edge Intelligence от Cisco для разблокировки бизнес-аналитики.

Подавление помех

● Да

Поддерживаемые частотные диапазоны

GPS (L1); ГЛОНАСС (L1, FDMA) (поддерживается в будущих выпусках программного обеспечения); Galileo (E1) (поддерживаемый в будущих выпусках программного обеспечения); BeiDou (B1) (поддерживается в будущих выпусках программного обеспечения)

Поддержка A-GPS

● Да, локальное предсказание эфемерид, предсказание эфемерид сервера (будущая поддержка программного обеспечения)

Программные требования Cisco IOS

Программное обеспечение Cisco IOS XE: универсальный образ программного обеспечения Cisco IOS; Cisco IOS XE Программное обеспечение Версия 17.5.1 или более поздней версии; Программное обеспечение Cisco IOS XE: унифицированное изображение для автономного и контроллерного режима (SD-WAN)

Радио (Wi-Fi)

FCC CFR Part 15.247, 15.407; RSS 247 Выпуски 5; EN 300 328, EN 301 893; AS/NZ 4268:2018; 2018.7 (уведомление МГИТ 2018-38), 2017.9 (уведомление МГИТ No 2017-10); NOTACNCANEH N° 14/2013, NOTACNCANEH N° 14/2013; Акт No 14448 (2017-12-04); MIIT R-2002-353, MIIT R-2002-277, MIIT R-2012-620; LP0002; 2018; Разрешение 1985/2017 + Res. 1517/2018 + Res. 855/2019

Радио (сотовая)

FCC 47 CFR Часть 22,24,27; FCC 47 CFR Часть 2 MPE; RSS 102, 132, 133; AS/NZ: ACMA EMR, AS/CA S042.1, 4; Япония MIC Статья 2, 9; EN 301 489-1,19,52; EN 301 908-1,2,13; EN 301 511; EN 303 413; EN 62311 MPE

Радиоинтерфейс 802.11ac возможности

2x2 нисходящий канал MU-MIMO с 2 пространственные потоки; MRC; 802.11ac формирование луча; 20-, 40- и 80-MHz каналы; PHY скорость передачи данных до 866.7 Мбит/с (80 MHz с 5 GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка; WPA3 поддержка

Радиоинтерфейс Wi-Fi 6 (802.11ax) возможности

2x2 восходящий канал/нисходящий канал multiuser multiple-input multiple-output (MU-MIMO) с двумя пространственными потоками; Uplink/нисходящий канал Orthogonal Frequency-Division Multiple Access (OFDMA); Время пробуждения (TWT); Базовый набор услуг (BSS); Максимальное соотношение (MRC); 802.11ax формирование луча; 20-, 40- и 80-МГц каналы; PHY скорости передачи данных 1.488 Гбит/с (80 МГц с 5 ГГц и 20 МГц с 2.4 ГГц); Агрегация пакетов: Агрегированный блок данных протокола MAC (A-MPDU) (передает и получает), Агрегированный блок данных службы MAC (A-MSDU) (передает и получает); 802.11 Динамический выбор частоты (DFS); Поддержка циклического разнообразия сдвига (CSD); Поддержка Wi-Fi Protected Access 3 (WPA3)

Радиочастотные диапазоны

5G NR Sub-6 n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n30, n38, n40, n41, n48, n66, n70, n71, n77, n78, n79 LTE Полосы B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B30, B34, B38, B39, B40, B41, B42, B43, B48, B66, B70, B71, B106; 5G FR1 n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29-n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 LTE Полосы B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B34, B38, B39, B40, B41, B42, B43, B46 (LAA), B48 (CBRS), B66, B71

Расширяемая система хранения

IR1833, IR1835: 1x слот для промышленного 100-ГБ SSD Cisco (IRM-SSD-100G)

Расширяемая система хранения SSD

● Заменяемое хранилище Cisco на 100 ГБ промышленного уровня (IRM-SSD-100G)

Светодиодные индикаторы состояния

Верхняя поверхность; 1x статус светодиодной системы; Передняя поверхность; 1x Управление питанием от зажигания LED; 1x статус светодиодной системы; 4x Гигабитные Ethernet светодиоды; 2x Combo Gigabit Ethernet-SFP LED; IR1833, IR1835: 1x расширяемый светодиод; IR1833, IR1835: 1x автомобильный мертвый счет GNSS LED; IR1835: 4-кратные цифровые светодиоды ввода/вывода; Сотовые и Wi-Fi модули имеют светодиоды мощности и статуса на модулях.

Серийный интерфейс

RS-232 (1), RS-232/485 (1)

Сертификаты общественной безопасности

Первый канал; Verizon Frontline

Сертифицированные операторы связи

Европа - Generic Carrier Firmware (GCF); США - AT&T, T-mobile, PTCRB, Verizon LATAM, Европа, APJC - Generic Carrier Firmware (GCF); США - AT&T, Verizon, T-Mobile, PTCRB2 LATAM, Европа, APJC - Generic Carrier Firmware (GCF)

Системы промышленной автоматизации и управления

● IEC 62443-4-1

Слот для SSD

✓

Слоты для подключаемых модулей сотовой связи

2

Совместимые контроллеры Wi-Fi

Cisco Catalyst 9800 Серия беспроводные контроллеры

Степень защиты IP

IP40 рейтинг; IP54 с дополнительным IP54-KIT (IR1800-IP54-KIT)

Страны и регионы

США, Канада, Латинская Америка, Европа, Австралия, Новая Зеландия, Япония, Гонконг, Индонезия, Сингапур, Индия, Китай

Страны и регионы сертификации радиомодулей

Европа; США, Канада, Латинская Америка, Европа, Австралия, Новая Зеландия, Япония, Гонконг, Индонезия, Сингапур, Индия, Китай

Теоретическая скорость загрузки и выгрузки1

5G DL/UL: ~220 Мбит/с / ~120 Мбит/с LTE: DL/UL: ~195 Мбит/с / ~75 Мбит/с

Теоретические скорости загрузки и выгрузки 1

150 / 50 Мбит/с; 300 Мбит/с / 150Мбит/с; 4.9 Гбит/с / 660 Мбит/с

Точность определения местоположения

● 1.6 m (CEP50)

Тысяча глаз гарантируют

• Активно контролировать состояние сетевого подключения к OT-активам и повышать операционную устойчивость сквозной видимости сети

Управление питанием по сигналу зажигания

✓; Все модели IR1800 имеют возможность автоматического управления мощностью зажигания для системы Ignition.; IR1835 поддерживает управление питанием зажигания с переключением сигнала зажигания.

Управление сетью LTE и диагностика

Специальная диагностика порт на клеточном модуле позволяет регистрировать данные во время сеансов отладки, которые могут быть проанализированы стандартными инструментами, такими как универсальный диагностический монитор (Spirent Universal Diagnostic Monitor).UDM).

Цифровые входы и выходы

● IR1835: 4x Цифровой I/O порты

Цифровые входы и выходы (x4)

✓

Широкий слот для подключаемого модуля Wi-Fi

1

Экологическая рабочая температура

-40° до 140°F (-40° до 60°C) в герметичном шкафу NEMA без воздушного потока; -40° до 158°F (-40° до 70°C) в вентилируемом шкафу с 40 линейными футами в минуту (LFM) воздуха; -40° до 167°F (-40° до 75°C) в форсированной воздушной камере с 200 LFM воздуха; Испытание при 85°C для 16 часов; См. руководство по установке оборудования IR1800 (HIG) для диапазона рабочих температур для подключаемых сотовых модулей и широко подключаемых модулей Wi-Fi.

Электропитание над Ethernet (PoE)/PoE+

✓
