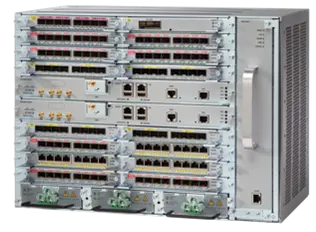

Маршрутизатор Cisco N560-7-SYS, Cisco IOS XR, Ethernet, IP-маршрутизация, операторская сеть
Основное описание о маршрутизаторе Cisco N560-7-SYS
Cisco N560-7-SYS — маршрутизатор для соединения IP-сетей и передачи трафика между площадками. Основные особенности исполнения: Cisco IOS XR, Ethernet, IP-маршрутизация, операторская сеть, управляемая платформа. Устройство состоит из интерфейсов передачи данных, процессоров обработки пакетов и элементов питания. Модель относится к семейству NCS 540 / 560. Подбор конфигурации начинают с требований к подключению и размещению. Сервис управления должен оставаться доступным по предусмотренному административному пути. Шифрование создаёт дополнительную нагрузку и требует отдельного расчёта производительности. Маршрутизатор связывает IP-сети и выбирает следующий узел для доставки пакета. Адреса интерфейсов и назначение линий сохраняют в эксплуатационной документации. Параметр «относительная влажность»: 5 to 95%, без конденсации. Параметр «накопитель environment»: Temperature: –40 to 70°C altitude: 15,000 ft (4570m).
Функциональные возможности и принцип работы
Разделение локальных и внешних подключений позволяет встроить устройство в пограничный узел. Маршрутизация направляет IP-пакеты к следующему узлу в соответствии с таблицей маршрутов. Рабочий набор сетевых функций определяет нагрузку на обработку пакетов. При росте числа подключений учитывают объём таблиц и нагрузку на обработку пакетов. Пограничное размещение предполагает контроль доступа из внешней сети. Рабочую конфигурацию сохраняют после подтверждения связности.
Технические особенности
- Модель: N560-7-SYS
- Тип устройства: Маршрутизатор
- Особенность исполнения 1: Cisco IOS XR
- Особенность исполнения 2: Ethernet
- Особенность исполнения 3: IP-маршрутизация
- Особенность исполнения 4: операторская сеть
- Особенность исполнения 5: управляемая платформа
- Относительная влажность: 5 to 95%, без конденсации
- Накопитель environment: Temperature: –40 to 70°C altitude: 15,000 ft (4570m)
Применение
Cisco N560-7-SYS рассматривают для соединения IP-сетей и передачи трафика между площадками. Смена активного маршрута должна соответствовать принятой схеме отказоустойчивости. Пропускную способность оценивают с теми функциями обработки, которые будут включены в проекте. Таблица маршрутов определяет, через какой интерфейс отправится конкретный поток. При переносе сервисов составляют план переключения и проверки доступности. Внедрение завершают проверкой тех сервисов, ради которых устанавливается оборудование. Выбор исполнения должен учитывать условия помещения и режим работы.
Преимущества Cisco N560-7-SYS
При подборе Циско N560-7-SYS оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — Cisco IOS XR. При расчёте узла также учитывают ethernet. План адресации составляют до подключения филиала или нового сегмента. Требования корпоративных приложений задают допустимую задержку и потери. Потоки в сторону оператора связи отделяют от обмена внутри локальной инфраструктуры.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Доступ к интерфейсу управления ограничивают доверенными адресами. Параметры WAN согласуют с техническими условиями оператора. Рабочую версию ПО согласуют с подключаемым оборудованием и выбранными функциями. Комплект выбирают на основании схемы подключения и планируемой нагрузки. Существующую инфраструктуру проверяют по точным артикулам устройств.
Конструкция и технические особенности N560-7-SYS
Расположение кабелей должно сохранять возможность чтения маркировки портов. Конструкция корпуса задаёт допустимый вариант размещения устройства. Размещение должно обеспечивать штатный отвод тепла. Корпус и подключения должны оставаться доступными для осмотра. Монтажный комплект согласуют с конкретным корпусом. Оборудование закрепляют на несущей поверхности, рассчитанной на его массу.
Монтаж и эксплуатация
Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы. Место установки должно обеспечивать доступ к кабелям и обслуживаемым элементам. После переноса устройства повторно проверяют все физические соединения. После включения сверяют состояние индикаторов и доступность управления. Для удалённой площадки заранее организуют административный доступ. Избыточную длину кабелей размещают так, чтобы она не мешала обслуживанию.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco N560-4-SYS: Cisco IOS XR; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco N540-FH-AGG-SYS: Cisco IOS XR; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. При миграции учитывают совместимость с уже установленной инфраструктурой. Сходство названия серии не означает одинаковый состав интерфейсов. При одинаковой полосе могут отличаться типы разъёмов и возможности расширения. Потребление и охлаждение учитывают вместе со стоимостью комплекта.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- UL 60950-1, 2 nd edition; CAN/CSA C22.2 Нет. 60950-1-07 2 nd edition; IEC 60950-1, 2 nd edition; EN 60950-1, 2 nd edition; AS/NZS 60950.1:2003
- Блоки питания
- 3 источник питания слоты; До 3 электроснабжение AC или DC) Модули работают в режиме распределения нагрузки Система может работать на одном источнике питания и поддерживает смешивание AC и DC электропитание в одном шасси.
- Крепления
- ETSI rack mount kit 19 in. rack mount kit 23 in. rack mount kit
- Модель
- N560-7-SYS
- Относительная влажность
- 5 – 95%, без конденсации
- Потребляемая мощность
- Максимальная входная мощность 1680 Вт (полностью загружена, @ 55 градусов по температуре работы, включая потери). Это эквивалентно 5800 BTU за час. Типичная входная мощность зависит от фактической конфигурации и может быть проверена с помощью инструмента калькулятора мощности Cisco по адресу https://tools.cisco.com/cpc/
- Производитель
- Cisco
- Тип
- Стандарты
- Тип устройства
- Маршрутизатор
- ETSI
- ETS/EN 300 119 Часть 4; ETS/EN 300 019 - Хранение: Класс 1.2, Транспорт: Класс 2.3, Внутреннее использование/Операционное: Класс 3.2; ETS/EN 300 753
- Fan Tray MTBF при 40°C (104°F) рабочей температуре (25°C / 77°F температура окружающей среды)
- 193,000 часов
- IEEE 1588-2008
- 1588 TM SLAVE (IEEE CONFORMITY ASSESSMENT PROGRAM); IEEE 1588TM Conformity Test Suite для Frequency Synchronization in Telecommunications Networks - Пакетные часы раба; IEEE Std 1588TM-2008 и Рекомендация ITU-T G.8265.1 (10/2010) с поправками 1 (04/2011) и 2 (10/2012)
- MEF
- Carrier Ethernet (CE) 1.0 и CE 2.0. MEF 9 и MEF 14 Carrier Ethernet (CE) 3.0 с программным обеспечением XR 6.6.25
- NEBS 1
- GR-63-CORE Issue 3; GR-1089-CORE Выпуск 5; SR-3580 NEBS Уровень 3
- Акустический шум 3
- Работа с пиковым шумом соответствует стандартам сетевого оборудования GR-63-Core Issue 3, уровень мощности звука 78 дБ при 27°С, измеренный стандартом измерения шума ANSI S12.10/ISO 7779 NAIS.
- Вентиляторный модуль
- 1 вентиляторный модуль с избыточностью вентилятора 4 сухих сигнализаторов ввода контакта на лотоке вентилятора
- Воздушный поток
- Поток воздуха из стороны в сторону; вход с правой стороны, выход с левой стороны при взгляде спереди
- За пределами растения
- Для установки на внешней установке требуется, чтобы маршрутизатор был защищен от загрязняющих веществ, пыли, влаги, насекомых, вредителей, коррозионных газов, загрязненного воздуха или других реактивных элементов, присутствующих в наружном воздухе. Для достижения такого уровня защиты рекомендуется установить блок в полностью герметичном корпусе. Примеры таких шкафов включают шкафы IP65 с теплообменником, соответствующие Telcordia GR487.
- Ключевая характеристика 1
- Cisco IOS XR
- Ключевая характеристика 2
- Ethernet
- Ключевая характеристика 3
- IP-маршрутизация
- Ключевая характеристика 4
- операторская сеть
- Ключевая характеристика 5
- управляемая платформа
- Модули интерфейса
- 16 интерфейсный модуль слоты
- Общие критерии
- Cisco NCS 560-7 Router работает под управлением Cisco IOS XR 6.6.1
- Опасные вещества
- Уменьшение количества опасных веществ (ROHS) 6
- Описание исполнения
- NCS 560 7RU Система ATO, 800G, XL масштаб, Гибкое потребление; NCS 560 7RU Система ATO, 800G, LL масштаб, Гибкое потребление
- Процессоры коммутаторов маршрута
- 2 RSP слоты
- сейсмический
- Зона 4
- Сетевая синхронизация
- ANSI T1.101; GR-1244-CORE; GR-253-CORE; МСЭ-Т G.703, пункт 5; МСЭ-Т G.703 пункт 9; ITU-T G.781; ITU-T G.813; ITU-T G.823; ITU-T G.824; ITU-T G.8261/Y.1361; ITU-T G.8265.1; ITU-T G.8273.2 - Класс B; ITU-T G.8275.1; ITU-T G.8275.2; IEEE1588-2008
- Соблюдение норм излучений
- EN55022, класс А; CISPR22, класс А; ICES-003, класс А; EN 300 386, класс А; VCCI, класс А; KN22, класс А; EN61000-3-2 - EN61000-3-3
- Соблюдение помехоустойчивости
- EN 300 386; EN 61000-6-1; EN 50082-1; CISPR24; EN 55024; KN 24; EN 50121-4; EN/KN 61000-4-2 - EN/KN 61000-4-6; EN/KN 61000-4-8; EN/KN 61000-4-11
- Условия при хранении
- Температура: –40 – 70°C высота: 15,000 ft (4570m)
- Физические характеристики 1
- Высота: 12.22 в. (310.38 мм) - 7RU Ширина: 17.44 в. (443 мм) Глубина: 9.22 в. (234.2 мм) Вес:; 69.32 фунта (31.4 кг) с двумя RSP, двумя источниками питания постоянного тока и загруженными типичной комбинацией карт интерфейсных модулей; 34.9 фунта (15.9 кг) для пустого шасси; вес груза 58 фунтов
- Шасси MTBF в 40°C (104°F) рабочая температура (25°C / 77°F Температура окружающей среды
- 6,620,000 часов
- Эксплуатационная среда и высота 1
- -40-65°C рабочая температура (работа в режиме постоянного тока, с источниками питания 1200 Вт) -40-65°C рабочая температура (эксплуатация в режиме АС, с источником питания 1200 Вт) -60- 1800 м рабочая высота (для полного диапазона рабочих температур) До 4000 м рабочая высота (при температуре 40 °C)
- электромагнитный
- FCC CFR47 Часть 15 Класс А
