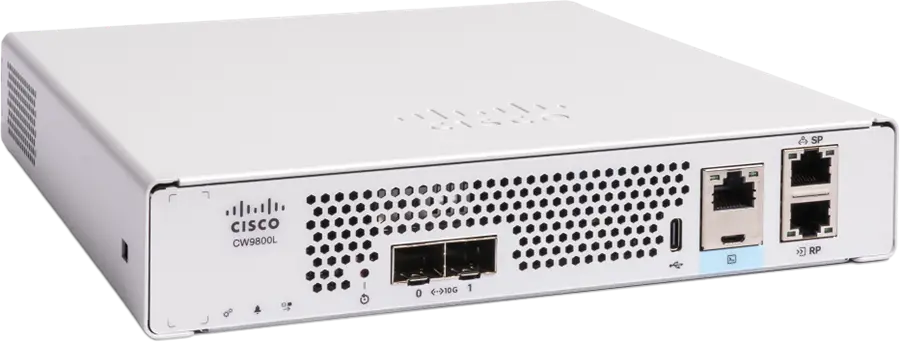

Контроллер Wi-Fi Cisco CW9800L, аппаратное исполнение, Cisco IOS XE, беспроводная сеть, централизованное управление
Основное описание о контроллере Wi-Fi Cisco CW9800L
Cisco CW9800L — контроллер Wi-Fi для организации управления и передачи трафика корпоративной Wi-Fi-сети. Основные особенности исполнения: аппаратное исполнение, Cisco IOS XE, беспроводная сеть, централизованное управление, Ethernet. Устройство состоит из аппаратной платформы управления, сетевых интерфейсов и системы питания. Модель относится к семейству Контроллеры Cisco CW9800. Подбор конфигурации начинают с требований к подключению и размещению. Число обслуживаемых точек и клиентов рассчитывают для выбранного режима и версии ПО. Изменение версии ПО сначала проверяют с используемыми моделями точек. Список поддерживаемых точек доступа проверяют до включения оборудования в проект. Требования к лицензированию фиксируют в спецификации конфигурации. Параметр «шасси height»: One rack-unit (1 RU). Параметр «процессор»: Intel Icelake-D LCC (8-core, 2 GHz).
Функциональные возможности и принцип работы
Версия ПО и выбранный режим определяют доступный набор функций беспроводной сети. Управляющая платформа объединяет настройки совместимых точек доступа. Сетевые интерфейсы связывают беспроводной сегмент с корпоративной инфраструктурой. Режим передачи трафика выбирают в соответствии с архитектурой сети. Параметры беспроводных политик согласуют с корпоративной системой идентификации. Для гостевого сегмента заранее определяют правила авторизации и изоляции.
Технические особенности
- Модель: CW9800L
- Тип устройства: Контроллер Wi-Fi
- Особенность исполнения 1: аппаратное исполнение
- Особенность исполнения 2: Cisco IOS XE
- Особенность исполнения 3: беспроводная сеть
- Особенность исполнения 4: централизованное управление
- Особенность исполнения 5: Ethernet
- Шасси Height: One rack-unit (1 RU)
- Процессор: Intel Icelake-D LCC (8-core, 2 GHz)
- Форм-фактор: 8.5” x 9.24” x 1.58” (216 mm * 234.7 mm * 40.2 mm)
- Высота: 1.58 in (40 mm)
- Масса: 4.6 lb (2.1 kg)
- Программное обеспечение: Cisco IOS XE Software version 17.18.2 or later
Применение
Cisco CW9800L рассматривают для организации управления и передачи трафика корпоративной Wi-Fi-сети. Полоса интерфейсов должна соответствовать трафику обслуживаемого сегмента. Резервирование продумывают на уровне узла и его сетевых подключений. Проверка резервного сценария включает доступность пользовательских сервисов. Для распределённой инфраструктуры заранее определяют ответственных за обслуживание. Временную тестовую установку отделяют от производственного сегмента. Для организации эксплуатации фиксируют назначение устройства и схему подключения.
Преимущества Cisco CW9800L
При подборе Циско CW9800L оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — аппаратное исполнение. При расчёте узла также учитывают cisco ios xe. Сохранённая конфигурация упрощает восстановление узла после обслуживания. Версию программного обеспечения согласуют с моделями точек доступа. Филиалы и центральную площадку учитывают как разные участки одного проекта.
Совместимость и подбор
Поддержку точек семейства Catalyst 9800 проверяют по модели и версии Cisco IOS XE. Нагрузку оценивают по числу одновременных соединений и типам приложений. Доступ к настройкам ограничивают административным сегментом. Комплект выбирают на основании схемы подключения и планируемой нагрузки. Длины линий и типы соединений учитывают при выборе аксессуаров. В заказной спецификации перечисляют необходимые кабели и дополнительные компоненты.
Конструкция и технические особенности CW9800L
Габариты проверяют вместе с необходимым пространством для подключения кабелей. Монтажный комплект согласуют с конкретным корпусом. Выбранное исполнение сверяют с механическими ограничениями объекта. Положение устройства должно позволять подключить необходимые интерфейсы. Массу учитывают при выборе крепления и способа установки. Физическое исполнение выбирают вместе со способом дальнейшего расширения.
Монтаж и эксплуатация
Монтаж выполняют с соблюдением требований электробезопасности объекта. Учётная запись управления должна соответствовать принятой политике доступа. Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. Место установки должно обеспечивать доступ к кабелям и обслуживаемым элементам. После включения сверяют состояние индикаторов и доступность управления. Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco CW9800M: аппаратное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco CW9800H1: аппаратное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Наиболее подходящую конфигурацию определяют по фактической нагрузке. Сходство названия серии не означает одинаковый состав интерфейсов. При выборе между близкими моделями фиксируют различия, важные именно для проекта. При миграции учитывают совместимость с уже установленной инфраструктурой.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Высота
- 1.58 in (40 mm)
- Габариты
- ценность
- Глубина
- 9.24 in (235 mm)
- Интерфейсы управления
- Веб-сайт: HTTP/HTTPS Интерфейс командной строки: Telnet, Secure Shell (SSH) Протокол, серийный порт; SNMP; NETCONF
- Максимальная пропускная способность
- До 10 Гбит/с
- Максимальное количество VLAN
- 4096
- Масса
- 4.6 lb (2.1 kg)
- Модель
- CW9800L
- Программное обеспечение
- Cisco IOS XE Программное обеспечение версии 17.18.2 или более поздней версии
- Производитель
- Cisco
- Процессор
- Intel Icelake-D LCC (8-ядерный, 2 ГГц)
- Режимы развертывания
- Централизованная (локальная), Распределенная ветвь (Cisco FlexConnect®), SD-Access Wireless (тканевая)
- Тип
- Поддерживаемые модули
- Тип устройства
- Контроллер Wi-Fi
- Управление
- Простой протокол управления сетью (SNMP) v1, v2c, v3; RFC 854 Telnet; RFC 1155 Информация об управлении для TCP/IP-интернетов; RFC 1156 MIB; RFC 1157 SNMP; RFC 1213 SNMP MIB II; RFC 1350 Trivial File Transfer Protocol (TFTP) - протокол передачи файлов; RFC 1643 Ethernet MIB; RFC 2030 Simple Network Time Protocol (SNTP); RFC 2616 HTTP; RFC 2665 Ethernet-подобные типы интерфейсов MIB; RFC 2674 Определения управляемых объектов для мостов с классами трафика, многоадресной фильтрацией и виртуальными расширениями; RFC 2819 Дистанционный мониторинг (RMON); RFC 2863 Интерфейсы Group (группа интерфейсов MIB); RFC 3164 Sysslog; RFC 3414 User-Based Security Model (USM) для SNMPv3; RFC 3418 MIB для SNMP; RFC 3636 Определения управляемых объектов для IEEE 802.3 MAU; RFC 4741 Базовый протокол NETCONF; RFC 4742 NETCONF в SSH; RFC 6241 NETCONF; RFC 6242 NETCONF в SSH; RFC 5277 NETCONF - уведомления о событиях; RFC 5717 - Удаленный вызов частичной блокировки; RFC 6243 с возможностью по умолчанию для NETCONF; RFC 6020 YANG; Частные MIB Cisco
- Форм-фактор
- 8.5” x 9.24” x 1.58” (216 mm * 234.7 mm * 40.2 mm)
- Ширина
- 8.5 in (216 mm)
- Шифрование
- Advanced Encryption Standard (AES): Cipher Block Chaining (CBC), Counter с CBC-MAC (CCM), Counter с CBC Message Authentication Code Protocol (CCMP); Стандарт шифрования данных (DES): DES-CBC, 3DES; Secure Sockets Layer (SSL) и Transport Layer Security (TLS): RC4 128-битный и RSA 1024- и 2048-битный; DTLS: AES-CBC; IPsec: DES-CBC, 3DES, AES-CBC (поддерживается только для случаев использования FIPS)
- 10G SFP
- Финисар-ЛР (FTLX1471D3BCL) Финисар-СР (FTLX8574D3BC) SFP-10G-AOC10M SFP-10G-AOC1M SFP-10G-AOC2M SFP-10G-AOC3M SFP-10G-AOC5M SFP-10G-AOC7M SFP-10G-BXD-I SFP-10G-BXU-I SFP-10G-LR SFP-10G-LR-S SFP-10G-SR SFP-10G-SR-I SFP-10G-SR-S SFP-10G-ZR-I SFP-H10GB-ACU10M SFP-H10GB-ACU7M SFP-H10GB-CU1M (17.18.3+) SFP-H10GB-CU1-5M (17.18.3+) SFP-H10GB-CU2M (17.18.3+) SFP-H10GB-CU2.5M SFP-H10GB-CU3M SFP-H10GB-CU5M
- 1G SFP
- GLC-TE GLC-LH-SMD GLC-SX-MMD
- 1x Micro USB порт для консоли
- Консоль порт для внедиапазонного управления.
- 1x RJ-45 порт резервирования
- увольнение порт используемый для SSO.
- 1x USB 3.0 порт Type C
- USB 3.0 порт для подключения внешних память.
- 1x порт управления RJ-45
- Управление порт используется для управления вне диапазона. Также известен как сервис порт.
- 2x SFP+ 10G оптоволоконные порты
- Порты, используемые для отправки и приема трафика между точками доступа и контроллером, северным трафиком, трафиком управления в полосе и беспроводным клиентским трафиком. Должно быть подключено к выключателю.
- Catalyst Center
- 2.3.7.10
- Аксессуары, запасные / Описание продукта
- Резервный комплект питания, который включает в себя:; Модуль избыточного питания; 8-контактный кабель постоянного тока с 6-контактным кабелем для подключения RPS к CW9800L; Дополнительный источник питания с силовым шнуром
- Аутентификация, авторизация и бухгалтерский учет (AAA)
- IEEE 802.1X; RFC 2548 - атрибуты Microsoft RADIUS; RFC 2716 Протокол расширяемой аутентификации (PPP) - TLS; RFC 2865 RADIUS Аутентификация; RFC 2866 RADIUS Бухгалтерский учет; RFC 2867 - Бухгалтерский учет в тоннеле RADIUS; RFC 2869 Расширение RADIUS; RFC 3576 - расширенные динамические разрешения для RADIUS; RFC 5176 - расширенные динамические разрешения для RADIUS; RFC 3579 RADIUS Поддержка EAP; RFC 3580 IEEE 802.1X RADIUS Руководство; RFC 3748 Extensible Authentication Protocol (EAP) - протокол расширенной аутентификации; Веб-аутентификация; Поддержка TACACS для пользователей управления
- Беспроводные функции
- IEEE 802.11a, 802.11b, 802.11g, 802.11d, WMM/802.11e, 802.11h, 802.11n, 802.11k, 802.11r, 802.11u, 802.11w, 802.11ac Wave1 и Wave2, 802.11ax, 802.11be
- Высота шасси
- Один стойко-единичный (1 RU)
- Избыточный источник питания (опционально)
- CW9800L-RPS = (двухвходные источники постоянного тока для одиночного адаптера для избыточности мощности)
- Ключевая характеристика 1
- аппаратное исполнение
- Ключевая характеристика 2
- Cisco IOS XE
- Ключевая характеристика 3
- беспроводная сеть
- Ключевая характеристика 4
- централизованное управление
- Ключевая характеристика 5
- Ethernet
- Консольный порт 1x RJ-45
- Консоль порт для внедиапазонного управления.
- Контроллер / Описание продукта
- Cisco Wireless Controller CW9800L
- Максимальное количество WLAN
- 4096
- Максимальное количество клиентов
- 10000
- Максимальное количество точек доступа
- 500
- Максимальное энергопотребление
- 90 Вт (с нагрузкой 4.5 Вт USB)
- Максимальные RF-метки
- 250
- Максимальные профили политики
- 4096
- Максимальные теги политики
- 4096
- Максимальный Flex AP на сайте
- 400
- Максимальный Flex профиль
- 250
- Максимальный профиль RF
- 500
- Максимальный размер тегов сайта
- 250
- Описание продукта
- RFID Asset Tag; Поддон для крепления крана CW9800L; Задняя стойка крепления кронштейна для CW9800L-RMNT
- Проводная, коммутаторьная и маршрутная
- IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, 1000BASE-T, 1000BASE-SX, 1000-BASE-LH, IEEE 802.1Q VLAN тегирование, IEEE 802.1AX агрегация ссылок, 802.3ae
- Соответствие нормативам
- Безопасность:; UL/CSA 60950-1; IEC/EN 60950-1; AS/NZS 60950.1; CAN/CSA-C22.2 No. 60950-1; EMC - излучения:; EN61000-3-2 Гармония линий электропередач (EMI-3); EN61000-3-3 Изменения напряжения, колебания и мерцание (EMI-3)
- Стандарты данных требуют комментариев (RFC)
- Протокол дейтаграмм пользователя RFC 768 (UDP); RFC 791 IP; RFC 2460 IPv6; Протокол RFC 792 Internet Control Message Protocol (ICMP); RFC 793 TCP; Протокол RFC 826 Address разрешение Protocol (ARP); RFC 1122 Требования к интернет-хостам; RFC 1519 - бесклассовая маршрутизация доменов (CIDR); Протокол RFC 1542 Bootstrap (BOOTP); RFC 2131 Dynamic Host Configuration Protocol (DHCP) - протокол динамической конфигурации хоста; RFC 5415 Контроль и обеспечение точек беспроводного доступа (CAPWAP); RFC 5416 CAPWAP Связывание с 802.11; IEEE 802.11i (WPA2, RSN); Защищенный доступ Wi-Fi 3 (WPA3); RFC 1321 MD5 алгоритм переключения сообщений; RFC 1851 Инкапсулирование тройной DES (3DES) трансформации; RFC 2104 HMAC: Хеширование ключей для проверки подлинности сообщений; RFC 2246 TLS протокол версии 1.0; RFC 2401 Архитектура безопасности для интернет-протокола; RFC 2403 HMAC-MD5-96 в ESP и AH; RFC 2404 HMAC-SHA-1-96 в ESP и AH; RFC 2405 ESP DES-CBC Cipher Algorithm (с использованием алгоритма Explicit IV); RFC 2407 Интерпретация для протокола управления ключами Ассоциации интернет-безопасности (ISAKMP); RFC 2408 ISAKMP; Обмен ключами в сети Интернет (IKE) RFC 2409; RFC 2451 ESP CBC-Mode Cipher Algorithms (альгоритмы шифра); RFC 3280 Internet X.509 Public Key Infrastructure (PKI) Certificate и Certificate Revocation List (CRL) Profile; RFC 4347 Datagram Transport Layer Security (DTLS) - безопасность транспортного уровня; RFC 5246 TLS протокол версии 1.2; RFC 8446 TLS протокол версии 1.3
- Фиксированные порты восходящей связи
- 2x 1G/10G SFP+
- Экологические условия поддержаны
- 307.2 Btu/hr (с нагрузкой 4.5 Вт USB) Уровень мощности звука измеряется:; Нормальный: 25.6C (78.8F) 29.5 bBA; Повышенный уровень 26-39C (79-102F): 37.4 дБА; Высокая 40-49 С (104-122F): 43.8 дБА; Максимум 50C+ (122F+): 47.3 dBA адаптер питания:; Вводная мощность: от 100 до 240 VAC; 50/60 Hz
