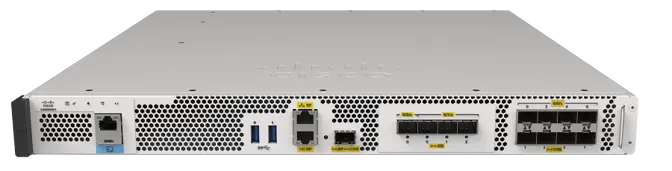

Контроллер Wi-Fi Cisco CW9800H1, аппаратное исполнение, Cisco IOS XE, беспроводная сеть, централизованное управление
Основное описание о контроллере Wi-Fi Cisco CW9800H1
Cisco CW9800H1 — контроллер Wi-Fi для организации управления и передачи трафика корпоративной Wi-Fi-сети. Основные особенности исполнения: аппаратное исполнение, Cisco IOS XE, беспроводная сеть, централизованное управление, Ethernet. Устройство состоит из аппаратной платформы управления, сетевых интерфейсов и системы питания. Модель относится к семейству Контроллеры Cisco CW9800. Подбор конфигурации начинают с требований к подключению и размещению. План обновления учитывает совместимость всех устройств беспроводной сети. Проверка резервного сценария включает доступность пользовательских сервисов. Резервирование продумывают на уровне узла и его сетевых подключений. Параметры беспроводных политик согласуют с корпоративной системой идентификации. Параметр «форм-фактор»: 1RU. Параметр «операционная система»: Cisco IOS XE.
Функциональные возможности и принцип работы
Управляющая платформа объединяет настройки совместимых точек доступа. Сетевые интерфейсы связывают беспроводной сегмент с корпоративной инфраструктурой. Версия ПО и выбранный режим определяют доступный набор функций беспроводной сети. Сеть управления отделяют от пользовательского трафика по принятой архитектуре. Число обслуживаемых точек и клиентов рассчитывают для выбранного режима и версии ПО. Требования к лицензированию фиксируют в спецификации конфигурации.
Технические особенности
- Модель: CW9800H1
- Тип устройства: Контроллер Wi-Fi
- Особенность исполнения 1: аппаратное исполнение
- Особенность исполнения 2: Cisco IOS XE
- Особенность исполнения 3: беспроводная сеть
- Особенность исполнения 4: централизованное управление
- Особенность исполнения 5: Ethernet
- Форм-фактор: 1RU
- Операционная система: Cisco IOS XE
- Управление: Integrated WebUI, Cisco Catalyst Center, and third party (open standards APIs) *
- Высота: 1.73 дюймы (4.39 cm)
- Масса: 20.5 lb (9.3 kg)
Применение
Cisco CW9800H1 рассматривают для организации управления и передачи трафика корпоративной Wi-Fi-сети. Полоса интерфейсов должна соответствовать трафику обслуживаемого сегмента. Расширение сети должно укладываться в ёмкость выбранного исполнения. Сохранённая конфигурация упрощает восстановление узла после обслуживания. При переносе сервисов составляют план переключения и проверки доступности. Нагрузка в часы активности может существенно отличаться от фоновой. Внедрение завершают проверкой тех сервисов, ради которых устанавливается оборудование.
Преимущества Cisco CW9800H1
При подборе Циско CW9800H1 оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — аппаратное исполнение. При расчёте узла также учитывают cisco ios xe. Доступ к настройкам ограничивают административным сегментом. Список поддерживаемых точек доступа проверяют до включения оборудования в проект. Режим передачи трафика выбирают в соответствии с архитектурой сети.
Совместимость и подбор
Поддержку точек семейства Catalyst 9800 проверяют по модели и версии Cisco IOS XE. Версию программного обеспечения согласуют с моделями точек доступа. Для гостевого сегмента заранее определяют правила авторизации и изоляции. Перед расширением сверяют ограничения по количеству и типу компонентов. Подбор начинается с назначения устройства и заканчивается проверкой точных артикулов. Требования к управлению учитывают вместе с сетевыми подключениями.
Конструкция и технические особенности CW9800H1
При плотном размещении учитывают нагрев соседних узлов. Сведения о габаритах используют для подготовки схемы размещения. Монтажный комплект согласуют с конкретным корпусом. Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования. Размещение должно обеспечивать штатный отвод тепла. Положение устройства должно позволять подключить необходимые интерфейсы.
Монтаж и эксплуатация
Изменения конфигурации документируют вместе с причиной их внесения. Учётная запись управления должна соответствовать принятой политике доступа. Место установки должно обеспечивать доступ к кабелям и обслуживаемым элементам. Кабели маркируют на обоих концах для удобства последующей диагностики. Рабочую температуру проверяют по условиям площадки, включая наиболее жаркий период. Избыточную длину кабелей размещают так, чтобы она не мешала обслуживанию.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco CW9800H2: аппаратное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco CW9800L: аппаратное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Стоимость проекта зависит от всего комплекта, включая необходимые лицензии. Запас по ёмкости выбирают с учётом запланированного расширения. Компактное исполнение рассматривают при ограничениях по размещению. При миграции учитывают совместимость с уже установленной инфраструктурой.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Высота
- 1.73 дюймы (4.39 cm)
- Габариты
- ценность
- Глубина
- 19.87 дюймы (50.47 cm)
- Лицензия
- Smart Лицензия включена
- Максимальная пропускная способность
- До 100 Гбит/с
- Максимальное количество VLAN
- 4096
- Масса
- 20.5 lb (9.3 kg)
- Модель
- CW9800H1
- Операционная система
- Cisco IOS XE
- Производитель
- Cisco
- Режимы развертывания
- Централизованный, Cisco FlexConnect® и тканевый беспроводной (SD-Access)
- Тип
- Поддерживаемые модули
- Тип устройства
- Контроллер Wi-Fi
- Точки доступа
- Он поддерживает точки доступа Cisco следующего поколения: Wi-Fi 5 Wave 2 (802.11ac Wave 2), Wi-Fi 6/6E (802.11ax) и Wi-Fi 7 (802.11be) Standard Питание, поддерживаемые с автоматической частотной координацией, где это применимо.
- Управление
- Интегрированный WebUI, Cisco Catalyst Center и сторонние API (открытые стандарты)
- Форм-фактор
- 1RU
- Ширина
- 17.5 дюймы (44.45 cm)
- 1x RJ-45 порт резервирования
- увольнение порт используемый для SSO
- 1x SFP 10 Гбит/с порт резервирования Ethernet
- увольнение порт используемый для SSO; работает с Cisco Поддерживаемые SFP для увольнения порт
- 1x USB 3.0 консольный порт
- Консоль порт для внеполосного управления
- 1x порт управления RJ-45
- Управление порт для управления вне диапазона. Также известный как сервис порт.
- 2x USB 3.0 порты
- USB 3.0 порты для подключения внешних память
- Quad SFP (QSFP) CW9800H2
- QSFP-40G-CSR4 QSFP-40G-ER4 QSFP-40G-LR4 QSFP-40G-LR4-S QSFP-40G-SR4 QSFP-40G-SR4-S QSFP-40G-SR-BD QSFP-H40G-ACU10M QSFP-H40G-ACU7M QSFP-H40G-AOC10M QSFP-H40G-AOC15M QSFP-H40G-AOC1M QSFP-H40G-AOC20M QSFP-H40G-AOC25M QSFP-H40G-AOC2M QSFP-H40G-AOC30M QSFP-H40G-AOC3M QSFP-H40G-AOC5M QSFP-H40G-AOC7M QSFP-H40G-CU0-5M QSFP-H40G-CU1M QSFP-H40G-CU2M QSFP-H40G-CU3M QSFP-H40G-CU4M QSFP-H40G-CU5M
- SFP (для RP-портов)
- GLC-SX-MMD GLC-LH-SMD SFP-10G-SR SFP-10G-SR-S SFP-10G-LR SFP-10G-LR-S
- SFP28 CW9800H1 Только
- SFP-10/25G-CSR-S * SFP-10/25G-LR-S * SFP-25G-AOC10M SFP-25G-AOC1M SFP-25G-AOC2M SFP-25G-AOC3M SFP-25G-AOC5M SFP-25G-AOC7M SFP-25G-SR-S
- Беспроводной контроллер / Описание
- Cisco Catalyst CW9800H1 Беспроводной контроллер Cisco Catalyst CW9800H2 Беспроводной контроллер
- Зафиксированные порты Uplink
- 8x 1/10 Гбит/с SFP+ 4x 25 Гбит/с SFP+ (CW9800H1) 2x 40 Гбит/с SFP+ (CW9800H2)
- Ключевая характеристика 1
- аппаратное исполнение
- Ключевая характеристика 2
- Cisco IOS XE
- Ключевая характеристика 3
- беспроводная сеть
- Ключевая характеристика 4
- централизованное управление
- Ключевая характеристика 5
- Ethernet
- Консольный порт 1x RJ-45
- Консоль порт для внеполосного управления
- Максимальное количество WLAN
- 4096
- Максимальное количество клиентов
- 64,000
- Максимальное количество точек доступа
- 6000
- Максимальное энергопотребление с модулями
- 500W
- Максимальные RF-метки
- 6000
- Максимальные профили политики
- 1000
- Максимальные теги политики
- 6000
- Максимальный Flex AP на сайте
- 300
- Максимальный Flex профиль
- 6000
- Максимальный профиль RF
- 12000
- Максимальный размер тегов сайта
- 6000
- Малый форм-фактор подключаемый (SFP)
- GLC-BX-D GLC-BX-U GLC-EX-SMD GLC-LH-SMD GLC-SX-MMD GLC-TE GLC-ZX-SMD
- Механизм применения политик
- Cisco Identity Services Engine (ISE)
- Нет питания переменного тока для всех источников питания
- Off
- Платформа определения местоположения
- Cisco Spaces *
- Порт
- Цель
- Резервный блок питания
- Электропитание переменного или постоянного тока
- Улучшенный SFP (SFP+)
- Финисар-ЛР (FTLX1471D3BCL) Финисар-СР (FTLX8574D3BC) SFP-10G-AOC10M SFP-10G-AOC1M SFP-10G-AOC2M SFP-10G-AOC3M SFP-10G-AOC5M SFP-10G-AOC7M SFP-10G-BXD-I SFP-10G-BXU-I SFP-10G-ER SFP-10G-LR SFP-10G-LR-S SFP-10G-LR-X SFP-10G-SR SFP-10G-SR-S SFP-10G-T-X (17.18.3+) SFP-H10GB-ACU10M SFP-H10GB-ACU7M SFP-H10GB-CU1-5M SFP-H10GB-CU1M SFP-H10GB-CU2-5M SFP-H10GB-CU2M SFP-H10GB-CU3M SFP-H10GB-CU5M
- Фиксированные порты восходящей связи
- 8x 1/10 Гбит/с SFP+ 4x 25 Гбит/с SFP+ (CW9800H1) 2x 40 Гбит/с SFP+ (CW9800H2)
