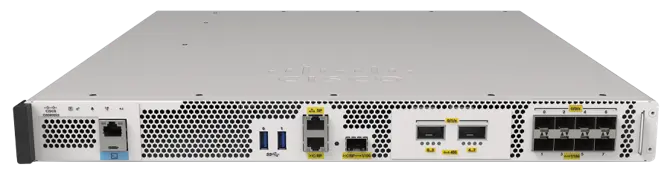

Контроллер Wi-Fi Cisco CW9800H2, аппаратное исполнение, Cisco IOS XE, беспроводная сеть, централизованное управление
Основное описание о контроллере Wi-Fi Cisco CW9800H2
Cisco CW9800H2 — контроллер Wi-Fi для организации управления и передачи трафика корпоративной Wi-Fi-сети. Основные особенности исполнения: аппаратное исполнение, Cisco IOS XE, беспроводная сеть, централизованное управление, Ethernet. Устройство состоит из аппаратной платформы управления, сетевых интерфейсов и системы питания. Модель относится к семейству Контроллеры Cisco CW9800. Подбор конфигурации начинают с требований к подключению и размещению. Проверка резервного сценария включает доступность пользовательских сервисов. Доступ к настройкам ограничивают административным сегментом. Пользовательские политики доступа проверяют на тестовой группе клиентов. Филиалы и центральную площадку учитывают как разные участки одного проекта. Параметр «форм-фактор»: 1RU. Параметр «операционная система»: Cisco IOS XE.
Функциональные возможности и принцип работы
Сетевые интерфейсы связывают беспроводной сегмент с корпоративной инфраструктурой. Управляющая платформа объединяет настройки совместимых точек доступа. Версия ПО и выбранный режим определяют доступный набор функций беспроводной сети. Порты подключения выбирают по требуемой полосе и типу линии. События подключения клиентов помогают анализировать качество обслуживания. Режим передачи трафика выбирают в соответствии с архитектурой сети.
Технические особенности
- Модель: CW9800H2
- Тип устройства: Контроллер Wi-Fi
- Особенность исполнения 1: аппаратное исполнение
- Особенность исполнения 2: Cisco IOS XE
- Особенность исполнения 3: беспроводная сеть
- Особенность исполнения 4: централизованное управление
- Особенность исполнения 5: Ethernet
- Форм-фактор: 1RU
- Операционная система: Cisco IOS XE
- Управление: Integrated WebUI, Cisco Catalyst Center, and third party (open standards APIs) *
- Высота: 1.73 дюймы (4.39 cm)
- Масса: 20.5 lb (9.3 kg)
Применение
Cisco CW9800H2 рассматривают для организации управления и передачи трафика корпоративной Wi-Fi-сети. Полоса интерфейсов должна соответствовать трафику обслуживаемого сегмента. Число обслуживаемых точек и клиентов рассчитывают для выбранного режима и версии ПО. Платформа управления объединяет настройки беспроводного сегмента в общую конфигурацию. Использование вне указанных условий эксплуатации требует другого подходящего исполнения. В центральном узле важны число подключений и совместная работа нескольких потоков. Пилотная установка помогает проверить поведение оборудования с реальными приложениями.
Преимущества Cisco CW9800H2
При подборе Циско CW9800H2 оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — аппаратное исполнение. При расчёте узла также учитывают cisco ios xe. Сеть управления отделяют от пользовательского трафика по принятой архитектуре. План обновления учитывает совместимость всех устройств беспроводной сети. Версию программного обеспечения согласуют с моделями точек доступа.
Совместимость и подбор
Поддержку точек семейства Catalyst 9800 проверяют по модели и версии Cisco IOS XE. Мониторинг должен охватывать как управляющую платформу, так и точки доступа. Требования к лицензированию фиксируют в спецификации конфигурации. Требования к управлению учитывают вместе с сетевыми подключениями. В заказной спецификации перечисляют необходимые кабели и дополнительные компоненты. Интерфейсную совместимость проверяют по разъёму, скорости и поддерживаемому режиму.
Конструкция и технические особенности CW9800H2
Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования. Индикация помогает определить состояние соединений при первичной проверке. Защиту подключений от случайного воздействия предусматривают на уровне монтажного решения. Сведения о габаритах используют для подготовки схемы размещения. Сервисный доступ к подключению сохраняют после окончательной установки. При плотном размещении учитывают нагрев соседних узлов.
Монтаж и эксплуатация
Рабочую температуру проверяют по условиям площадки, включая наиболее жаркий период. Контакты и разъёмы защищают от загрязнения в соответствии с условиями площадки. Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. Подключения выполняют по заранее подготовленному плану портов. Мониторинг настраивают на события, важные для данного узла. Место установки должно обеспечивать доступ к кабелям и обслуживаемым элементам.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco CW9800H1: аппаратное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco CW9800L: аппаратное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Потребление и охлаждение учитывают вместе со стоимостью комплекта. Резервирование и условия размещения включают в сравнительную спецификацию. Выбор модели должен соответствовать задаче, а не только максимальным паспортным значениям. Варианты с разным назначением не следует считать прямой заменой друг друга.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Высота
- 1.73 дюймы (4.39 cm)
- Габариты
- ценность
- Глубина
- 19.87 дюймы (50.47 cm)
- Лицензия
- Smart Лицензия включена
- Максимальная пропускная способность
- До 100 Гбит/с
- Максимальное количество VLAN
- 4096
- Масса
- 20.5 lb (9.3 kg)
- Модель
- CW9800H2
- Операционная система
- Cisco IOS XE
- Производитель
- Cisco
- Режимы развертывания
- Централизованный, Cisco FlexConnect® и тканевый беспроводной (SD-Access)
- Тип
- Поддерживаемые модули
- Тип устройства
- Контроллер Wi-Fi
- Точки доступа
- Он поддерживает точки доступа Cisco следующего поколения: Wi-Fi 5 Wave 2 (802.11ac Wave 2), Wi-Fi 6/6E (802.11ax) и Wi-Fi 7 (802.11be) Standard Питание, поддерживаемые с автоматической частотной координацией, где это применимо.
- Управление
- Интегрированный WebUI, Cisco Catalyst Center и сторонние API (открытые стандарты)
- Форм-фактор
- 1RU
- Ширина
- 17.5 дюймы (44.45 cm)
- 1x RJ-45 порт резервирования
- увольнение порт используемый для SSO
- 1x SFP 10 Гбит/с порт резервирования Ethernet
- увольнение порт используемый для SSO; работает с Cisco Поддерживаемые SFP для увольнения порт
- 1x USB 3.0 консольный порт
- Консоль порт для внеполосного управления
- 1x порт управления RJ-45
- Управление порт для управления вне диапазона. Также известный как сервис порт.
- 2x USB 3.0 порты
- USB 3.0 порты для подключения внешних память
- Quad SFP (QSFP) CW9800H2
- QSFP-40G-CSR4 QSFP-40G-ER4 QSFP-40G-LR4 QSFP-40G-LR4-S QSFP-40G-SR4 QSFP-40G-SR4-S QSFP-40G-SR-BD QSFP-H40G-ACU10M QSFP-H40G-ACU7M QSFP-H40G-AOC10M QSFP-H40G-AOC15M QSFP-H40G-AOC1M QSFP-H40G-AOC20M QSFP-H40G-AOC25M QSFP-H40G-AOC2M QSFP-H40G-AOC30M QSFP-H40G-AOC3M QSFP-H40G-AOC5M QSFP-H40G-AOC7M QSFP-H40G-CU0-5M QSFP-H40G-CU1M QSFP-H40G-CU2M QSFP-H40G-CU3M QSFP-H40G-CU4M QSFP-H40G-CU5M
- SFP (для RP-портов)
- GLC-SX-MMD GLC-LH-SMD SFP-10G-SR SFP-10G-SR-S SFP-10G-LR SFP-10G-LR-S
- SFP28 CW9800H1 Только
- SFP-10/25G-CSR-S * SFP-10/25G-LR-S * SFP-25G-AOC10M SFP-25G-AOC1M SFP-25G-AOC2M SFP-25G-AOC3M SFP-25G-AOC5M SFP-25G-AOC7M SFP-25G-SR-S
- Беспроводной контроллер / Описание
- Cisco Catalyst CW9800H1 Беспроводной контроллер Cisco Catalyst CW9800H2 Беспроводной контроллер
- Зафиксированные порты Uplink
- 8x 1/10 Гбит/с SFP+ 4x 25 Гбит/с SFP+ (CW9800H1) 2x 40 Гбит/с SFP+ (CW9800H2)
- Ключевая характеристика 1
- аппаратное исполнение
- Ключевая характеристика 2
- Cisco IOS XE
- Ключевая характеристика 3
- беспроводная сеть
- Ключевая характеристика 4
- централизованное управление
- Ключевая характеристика 5
- Ethernet
- Консольный порт 1x RJ-45
- Консоль порт для внеполосного управления
- Максимальное количество WLAN
- 4096
- Максимальное количество клиентов
- 64,000
- Максимальное количество точек доступа
- 6000
- Максимальное энергопотребление с модулями
- 500W
- Максимальные RF-метки
- 6000
- Максимальные профили политики
- 1000
- Максимальные теги политики
- 6000
- Максимальный Flex AP на сайте
- 300
- Максимальный Flex профиль
- 6000
- Максимальный профиль RF
- 12000
- Максимальный размер тегов сайта
- 6000
- Малый форм-фактор подключаемый (SFP)
- GLC-BX-D GLC-BX-U GLC-EX-SMD GLC-LH-SMD GLC-SX-MMD GLC-TE GLC-ZX-SMD
- Механизм применения политик
- Cisco Identity Services Engine (ISE)
- Нет питания переменного тока для всех источников питания
- Off
- Платформа определения местоположения
- Cisco Spaces *
- Порт
- Цель
- Резервный блок питания
- Электропитание переменного или постоянного тока
- Улучшенный SFP (SFP+)
- Финисар-ЛР (FTLX1471D3BCL) Финисар-СР (FTLX8574D3BC) SFP-10G-AOC10M SFP-10G-AOC1M SFP-10G-AOC2M SFP-10G-AOC3M SFP-10G-AOC5M SFP-10G-AOC7M SFP-10G-BXD-I SFP-10G-BXU-I SFP-10G-ER SFP-10G-LR SFP-10G-LR-S SFP-10G-LR-X SFP-10G-SR SFP-10G-SR-S SFP-10G-T-X (17.18.3+) SFP-H10GB-ACU10M SFP-H10GB-ACU7M SFP-H10GB-CU1-5M SFP-H10GB-CU1M SFP-H10GB-CU2-5M SFP-H10GB-CU2M SFP-H10GB-CU3M SFP-H10GB-CU5M
- Фиксированные порты восходящей связи
- 8x 1/10 Гбит/с SFP+ 4x 25 Гбит/с SFP+ (CW9800H1) 2x 40 Гбит/с SFP+ (CW9800H2)
