Контроллер Wi-Fi Cisco C9800-L-F, аппаратное исполнение, Cisco IOS XE, беспроводная сеть, централизованное управление
Основное описание о контроллере Wi-Fi Cisco C9800-L-F
Cisco C9800-L-F — контроллер Wi-Fi для организации управления и передачи трафика корпоративной Wi-Fi-сети. Основные особенности исполнения: аппаратное исполнение, Cisco IOS XE, беспроводная сеть, централизованное управление, Ethernet. Устройство состоит из аппаратной платформы управления, сетевых интерфейсов и системы питания. Модель относится к семейству Контроллеры Catalyst 9800-L. Подбор конфигурации начинают с требований к подключению и размещению. Филиалы и центральную площадку учитывают как разные участки одного проекта. Сохранённая конфигурация упрощает восстановление узла после обслуживания. Сеть управления отделяют от пользовательского трафика по принятой архитектуре. Резервирование продумывают на уровне узла и его сетевых подключений. Параметр «блок питания»: 110W, 12V DC, AC/DC adapter. Параметр «форм-фактор»: 1RU; half-width chassis allows side-by-side installation in standard 19-in. rack.
Функциональные возможности и принцип работы
Версия ПО и выбранный режим определяют доступный набор функций беспроводной сети. Сетевые интерфейсы связывают беспроводной сегмент с корпоративной инфраструктурой. Управляющая платформа объединяет настройки совместимых точек доступа. Мониторинг должен охватывать как управляющую платформу, так и точки доступа. Полоса интерфейсов должна соответствовать трафику обслуживаемого сегмента. Проверка резервного сценария включает доступность пользовательских сервисов.
Технические особенности
- Модель: C9800-L-F
- Тип устройства: Контроллер Wi-Fi
- Особенность исполнения 1: аппаратное исполнение
- Особенность исполнения 2: Cisco IOS XE
- Особенность исполнения 3: беспроводная сеть
- Особенность исполнения 4: централизованное управление
- Особенность исполнения 5: Ethernet
- Блок питания: 110W, 12V DC, AC/DC adapter
- Форм-фактор: 1RU; half-width chassis allows side-by-side installation in standard 19-in. rack
- Программное обеспечение: Cisco IOS XE
- Управление: Cisco DNA Center, Cisco Prime Infrastructure, and third party (open standards APIs)
- Высота: 1.58 in. (4.02 cm)
- Масса: 4.01 lb. (1.82 kg)
Применение
Cisco C9800-L-F рассматривают для организации управления и передачи трафика корпоративной Wi-Fi-сети. Административные роли распределяют между ответственными сотрудниками. Режим передачи трафика выбирают в соответствии с архитектурой сети. Платформа управления объединяет настройки беспроводного сегмента в общую конфигурацию. Внедрение завершают проверкой тех сервисов, ради которых устанавливается оборудование. Устройство не подходит для задачи, требующей неподдерживаемого интерфейса или режима. Пилотная установка помогает проверить поведение оборудования с реальными приложениями.
Преимущества Cisco C9800-L-F
При подборе Циско C9800-L-F оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — аппаратное исполнение. При расчёте узла также учитывают cisco ios xe. События подключения клиентов помогают анализировать качество обслуживания. Требования к лицензированию фиксируют в спецификации конфигурации. Нагрузку оценивают по числу одновременных соединений и типам приложений.
Совместимость и подбор
Поддержку точек семейства Catalyst 9800 проверяют по модели и версии Cisco IOS XE. Список поддерживаемых точек доступа проверяют до включения оборудования в проект. Расширение сети должно укладываться в ёмкость выбранного исполнения. Состав питания проверяют вместе с условиями подключения на площадке. Дополнительные лицензии выбирают по требуемому сценарию, а не только по названию серии. Комплект выбирают на основании схемы подключения и планируемой нагрузки.
Конструкция и технические особенности C9800-L-F
Расположение кабелей должно сохранять возможность чтения маркировки портов. Разъёмы не должны воспринимать вес закреплённых кабельных жгутов. Сведения о габаритах используют для подготовки схемы размещения. Оборудование закрепляют на несущей поверхности, рассчитанной на его массу. Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования. Конструкция корпуса задаёт допустимый вариант размещения устройства.
Монтаж и эксплуатация
Рабочие настройки сохраняют после завершения проверки подключения. Подключения выполняют по заранее подготовленному плану портов. До включения сверяют напряжение питания с параметрами выбранного исполнения. Перед запуском проверяют целостность кабелей и надёжность креплений. Перед расширением проверяют текущую загрузку питания и интерфейсов. Питающую линию рассчитывают с учётом потребления выбранной конфигурации.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco C9800-L-C: аппаратное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Резервирование и условия размещения включают в сравнительную спецификацию. Условия эксплуатации проверяют для каждого рассматриваемого исполнения. Максимальную производительность сравнивают при одинаковых условиях измерения. Перед заказом проверяют региональный вариант и состав поставки.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Блок питания
- 110 Вт, 12 Вт DC, адаптер AC/DC
- Высота
- 1.58 in. (4.02 cm)
- Габариты
- ценность
- Глубина
- 9.06 in. (23.01 cm)
- Лицензия
- Smart Лицензия включена
- Максимальная пропускная способность
- 5 Гбит/с, 10 Гбит/с** (с лицензией на исполнение)
- Максимальное количество VLAN
- 4096
- Масса
- 4.01 lb. (1.82 kg)
- Модель
- C9800-L-F
- Программное обеспечение
- Cisco IOS XE
- Производитель
- Cisco
- Режимы развертывания
- Централизованный, Cisco FlexConnect и ткань
- Совместимость
- Контроллеры на базе AireOS
- Тип
- Модуль поддерживается
- Тип устройства
- Контроллер Wi-Fi
- Точки доступа
- Cisco Aironet 802.11ac Wave 1 и Wave 2 точки доступа Cisco Catalyst 9100 802.11ax точки доступа
- Управление
- Cisco DNA Center, Cisco Prime Infrastructure и сторонние API-интерфейсы открытых стандартов
- Форм-фактор
- 1RU; полуширотное шасси позволяет бок о бок устанавливать в стандартную 19-дюймовую стойку
- Ширина
- 8.5 in. (21.59 cm)

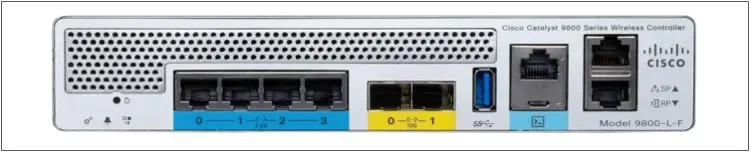

- 1x Micro USB порт для консоли
- Консоль порт для внедиапазонного управления.
- 1x RJ-45 порт резервирования
- увольнение порт используемый для SSO.
- 1x USB 3.0 порт порта
- USB 3.0 порт для подключения внешних память.
- 1x порт управления RJ-45
- Управление порт используется для управления вне диапазона. Также известен как сервис порт.
- 4x 2.5G/1G и 2x 10G медные порты
- Порты, используемые для отправки и приема трафика между точками доступа и контроллером, северным трафиком, трафиком управления в полосе и беспроводным клиентским трафиком. Должно быть подключено к выключателю.
- 4x 2.5G/1G медь и 2x 10G SFP+ оптоволоконные порты
- Порты, используемые для отправки и приема трафика между точками доступа и контроллером, северным трафиком, трафиком управления в полосе и беспроводным клиентским трафиком. Должно быть подключено к выключателю.
- 9-12
- четвертая RJ-45 2.5G/1G многоногий Ethernet порты
- Ключевая характеристика 1
- аппаратное исполнение
- Ключевая характеристика 2
- Cisco IOS XE
- Ключевая характеристика 3
- беспроводная сеть
- Ключевая характеристика 4
- централизованное управление
- Ключевая характеристика 5
- Ethernet
- Консольный порт 1x RJ-45
- Консоль порт для внедиапазонного управления.
- Контроллер / описание
- Cisco Catalyst 9800-L (Оптоволокно Uplink) беспроводной контроллер
- Максимальное количество WLAN
- 4096
- Максимальное количество клиентов
- 5000, 10,000 (с лицензией на исполнение)
- Максимальное количество точек доступа
- 250, 500 (с лицензией на исполнение)
- Максимальное энергопотребление
- 9800-L-C: 86.9W (с нагрузкой 4.5W USB) 9800-L-F: 84.5W (предполагает 2pc 2.5W SFP и с нагрузкой 4.5W USB)
- Модель C9800-L-F-K9 поддерживается SFP
- GLC-BX-D; GLC-BX-U; GLC-SX-MMD; GLC-ZX-SMD; GLC-TE; FINISAR-LR; FINISAR-SR; SFP-10G-LR; SFP-10G-LR-S; SFP-10G-LRM; SFP-10G-LR-X; SFP-10G-SR; SFP-10G-SR-S; SFP-10G-SR-X; SFP-H10GB-CU1M; SFP-H10GB-CU1.5M; SFP-H10GB-CU2M; SFP-H10GB-CU2.5M; SFP-H10GB-CU3M; SFP-H10GB-CU5M; SFP-H10GB-ACU7M; SFP-H10GB-ACU10M
- Модель SFP поддерживается на модели C9800-L-C-K9
- GLC-BX-D; GLC-BX-U; GLC-LH-SMD; GLC-SX-MMD; GLC-T; GLC-TE; GLC-ZX-SMD
- Фиксированные порты восходящей связи
- 2x 10G/Мультигигабитная медь или 2x 10G/Мультигигабитное волокно
- • Пропускная способность с IMIX
- ● 5 Гбит/с
