Контроллер Wi-Fi Cisco C9800-L-C, аппаратное исполнение, Cisco IOS XE, беспроводная сеть, централизованное управление
Основное описание о контроллере Wi-Fi Cisco C9800-L-C
Cisco C9800-L-C — контроллер Wi-Fi для организации управления и передачи трафика корпоративной Wi-Fi-сети. Основные особенности исполнения: аппаратное исполнение, Cisco IOS XE, беспроводная сеть, централизованное управление, Ethernet. Устройство состоит из аппаратной платформы управления, сетевых интерфейсов и системы питания. Модель относится к семейству Контроллеры Catalyst 9800-L. Подбор конфигурации начинают с требований к подключению и размещению. Число обслуживаемых точек и клиентов рассчитывают для выбранного режима и версии ПО. Версию программного обеспечения согласуют с моделями точек доступа. Список поддерживаемых точек доступа проверяют до включения оборудования в проект. План обновления учитывает совместимость всех устройств беспроводной сети. Параметр «блок питания»: 110W, 12V DC, AC/DC adapter. Параметр «форм-фактор»: 1RU; half-width chassis allows side-by-side installation in standard 19-in. rack.
Функциональные возможности и принцип работы
Управляющая платформа объединяет настройки совместимых точек доступа. Сетевые интерфейсы связывают беспроводной сегмент с корпоративной инфраструктурой. Версия ПО и выбранный режим определяют доступный набор функций беспроводной сети. Филиалы и центральную площадку учитывают как разные участки одного проекта. Сохранённая конфигурация упрощает восстановление узла после обслуживания. Административные роли распределяют между ответственными сотрудниками.
Технические особенности
- Модель: C9800-L-C
- Тип устройства: Контроллер Wi-Fi
- Особенность исполнения 1: аппаратное исполнение
- Особенность исполнения 2: Cisco IOS XE
- Особенность исполнения 3: беспроводная сеть
- Особенность исполнения 4: централизованное управление
- Особенность исполнения 5: Ethernet
- Блок питания: 110W, 12V DC, AC/DC adapter
- Форм-фактор: 1RU; half-width chassis allows side-by-side installation in standard 19-in. rack
- Программное обеспечение: Cisco IOS XE
- Управление: Cisco DNA Center, Cisco Prime Infrastructure, and third party (open standards APIs)
- Высота: 1.58 in. (4.02 cm)
- Масса: 3.95 lb. (1.79 kg)
Применение
Cisco C9800-L-C рассматривают для организации управления и передачи трафика корпоративной Wi-Fi-сети. Пользовательские политики доступа проверяют на тестовой группе клиентов. Мониторинг должен охватывать как управляющую платформу, так и точки доступа. Нагрузку оценивают по числу одновременных соединений и типам приложений. Временную тестовую установку отделяют от производственного сегмента. Пиковую нагрузку оценивают отдельно от среднего потребления ресурсов. При расширении действующей системы сохраняют её схему адресации и доступа.
Преимущества Cisco C9800-L-C
При подборе Циско C9800-L-C оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — аппаратное исполнение. При расчёте узла также учитывают cisco ios xe. Режим передачи трафика выбирают в соответствии с архитектурой сети. Проверка резервного сценария включает доступность пользовательских сервисов. Расширение сети должно укладываться в ёмкость выбранного исполнения.
Совместимость и подбор
Поддержку точек семейства Catalyst 9800 проверяют по модели и версии Cisco IOS XE. Для гостевого сегмента заранее определяют правила авторизации и изоляции. Платформа управления объединяет настройки беспроводного сегмента в общую конфигурацию. Комплект выбирают на основании схемы подключения и планируемой нагрузки. Интерфейсную совместимость проверяют по разъёму, скорости и поддерживаемому режиму. Требуемые интерфейсы сопоставляют со списком подключаемых устройств.
Конструкция и технические особенности C9800-L-C
Крепёж должен удерживать оборудование без механического напряжения корпуса. Условия помещения сопоставляют с указанными температурой и влажностью. Конструкция корпуса задаёт допустимый вариант размещения устройства. Исполнение питания выбирают с учётом доступных вводов на площадке. Расположение кабелей должно сохранять возможность чтения маркировки портов. Габариты проверяют вместе с необходимым пространством для подключения кабелей.
Монтаж и эксплуатация
Питающую линию рассчитывают с учётом потребления выбранной конфигурации. Для удалённой площадки заранее организуют административный доступ. Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. Избыточную длину кабелей размещают так, чтобы она не мешала обслуживанию. До включения сверяют напряжение питания с параметрами выбранного исполнения. Эксплуатационная документация должна содержать расположение и назначение устройства.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco C9800-L-F: аппаратное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Перед заказом проверяют региональный вариант и состав поставки. Версию ПО и лицензирование сравнивают вместе с аппаратной частью. Сходство названия серии не означает одинаковый состав интерфейсов. Различие в форм-факторе может изменить требования к монтажу.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Блок питания
- 110 Вт, 12 Вт DC, адаптер AC/DC
- Высота
- 1.58 in. (4.02 cm)
- Габариты
- ценность
- Глубина
- 9.06 in. (23.01 cm)
- Лицензия
- Smart Лицензия включена
- Максимальная пропускная способность
- 5 Гбит/с, 10 Гбит/с** (с лицензией на исполнение)
- Максимальное количество VLAN
- 4096
- Масса
- 3.95 lb. (1.79 kg)
- Модель
- C9800-L-C
- Программное обеспечение
- Cisco IOS XE
- Производитель
- Cisco
- Режимы развертывания
- Централизованный, Cisco FlexConnect и ткань
- Совместимость
- Контроллеры на базе AireOS
- Тип
- Модуль поддерживается
- Тип устройства
- Контроллер Wi-Fi
- Точки доступа
- Cisco Aironet 802.11ac Wave 1 и Wave 2 точки доступа Cisco Catalyst 9100 802.11ax точки доступа
- Управление
- Cisco DNA Center, Cisco Prime Infrastructure и сторонние API-интерфейсы открытых стандартов
- Форм-фактор
- 1RU; полуширотное шасси позволяет бок о бок устанавливать в стандартную 19-дюймовую стойку
- Ширина
- 8.5 in. (21.59 cm)
- 1x Micro USB порт для консоли
- Консоль порт для внедиапазонного управления.
- 1x RJ-45 порт резервирования
- увольнение порт используемый для SSO.
- 1x USB 3.0 порт порта
- USB 3.0 порт для подключения внешних память.
- 1x порт управления RJ-45
- Управление порт используется для управления вне диапазона. Также известен как сервис порт.

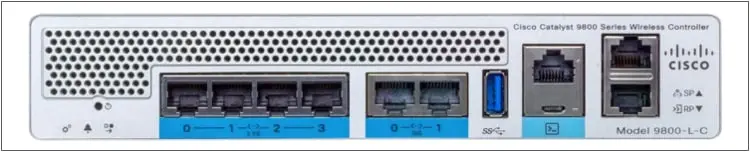

- 4x 2.5G/1G и 2x 10G медные порты
- Порты, используемые для отправки и приема трафика между точками доступа и контроллером, северным трафиком, трафиком управления в полосе и беспроводным клиентским трафиком. Должно быть подключено к выключателю.
- 4x 2.5G/1G медь и 2x 10G SFP+ оптоволоконные порты
- Порты, используемые для отправки и приема трафика между точками доступа и контроллером, северным трафиком, трафиком управления в полосе и беспроводным клиентским трафиком. Должно быть подключено к выключателю.
- 9-12
- четвертая RJ-45 2.5G/1G многоногий Ethernet порты
- Ключевая характеристика 1
- аппаратное исполнение
- Ключевая характеристика 2
- Cisco IOS XE
- Ключевая характеристика 3
- беспроводная сеть
- Ключевая характеристика 4
- централизованное управление
- Ключевая характеристика 5
- Ethernet
- Консольный порт 1x RJ-45
- Консоль порт для внедиапазонного управления.
- Контроллер / описание
- Cisco Catalyst 9800-L (Медный Uplink) беспроводной контроллер
- Максимальное количество WLAN
- 4096
- Максимальное количество клиентов
- 5000, 10,000 (с лицензией на исполнение)
- Максимальное количество точек доступа
- 250, 500 (с лицензией на исполнение)
- Максимальное энергопотребление
- 9800-L-C: 86.9W (с нагрузкой 4.5W USB) 9800-L-F: 84.5W (предполагает 2pc 2.5W SFP и с нагрузкой 4.5W USB)
- Модель C9800-L-F-K9 поддерживается SFP
- GLC-BX-D; GLC-BX-U; GLC-SX-MMD; GLC-ZX-SMD; GLC-TE; FINISAR-LR; FINISAR-SR; SFP-10G-LR; SFP-10G-LR-S; SFP-10G-LRM; SFP-10G-LR-X; SFP-10G-SR; SFP-10G-SR-S; SFP-10G-SR-X; SFP-H10GB-CU1M; SFP-H10GB-CU1.5M; SFP-H10GB-CU2M; SFP-H10GB-CU2.5M; SFP-H10GB-CU3M; SFP-H10GB-CU5M; SFP-H10GB-ACU7M; SFP-H10GB-ACU10M
- Модель SFP поддерживается на модели C9800-L-C-K9
- GLC-BX-D; GLC-BX-U; GLC-LH-SMD; GLC-SX-MMD; GLC-T; GLC-TE; GLC-ZX-SMD
- Фиксированные порты восходящей связи
- 2x 10G/Мультигигабитная медь или 2x 10G/Мультигигабитное волокно
- • Пропускная способность с IMIX
- ● 5 Гбит/с
