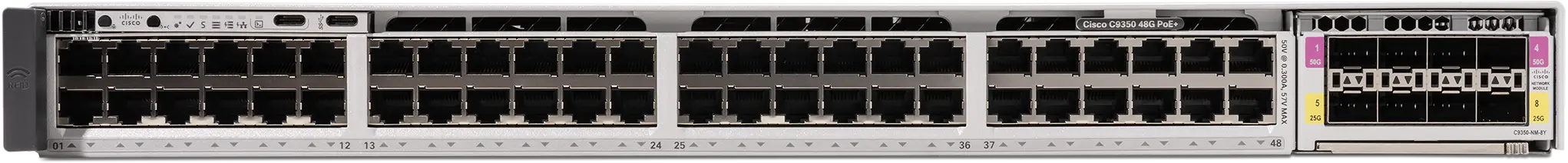

Коммутатор Cisco C9350-48P, 48 портов доступа, PoE, StackWise-1.6T, модульные uplink
Основное описание о коммутаторе Cisco C9350-48P
Cisco C9350-48P — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: 48 портов доступа, PoE, StackWise-1.6T, модульные uplink, Cisco Silicon One. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Cisco C9350. Подбор конфигурации начинают с требований к подключению и размещению. План портов помогает связать номер разъёма с конкретной линией и её назначением. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Полезную полосу оценивают по одновременно работающим источникам данных. Параметр «минимальное число блоков питания»: 1. Параметр «количество поддерживаемых блоков питания»: 3.
Функциональные возможности и принцип работы
Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Медное подключение используют для коротких трасс с подходящим кабелем. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке.
Технические особенности
- Модель: C9350-48P
- Тип устройства: Коммутатор
- Особенность исполнения 1: 48 портов доступа
- Особенность исполнения 2: PoE
- Особенность исполнения 3: StackWise-1.6T
- Особенность исполнения 4: модульные uplink
- Особенность исполнения 5: Cisco Silicon One
- Минимальное число блоков питания: 1
- Количество поддерживаемых блоков питания: 3
- Размеры корпуса без блоков питания: 4.4 x 44.5 x 38.3 cm 1.73 x 17.5 x 15.1 in
- Размеры с БП 500/850 Вт: 4.4 x 44.5 x 42 cm 1.73 x 17.5 x 16.5 in
- Размеры с БП 1600 Вт: 4.4 x 44.5 x 50.1 cm 1.73 x 17.5 x 19.7 in
- Температура хранения: -40° to 75°C (40° to 167°F)
- Основной блок питания: PWR-C2-850WAC; PWR-C2-1600WAC
- Вариант блока питания: Стандартный; Опциональный
- Доступная мощность PoE: PWR-C2-850WAC; Стандартный: 625W; PWR-C2-1600WAC; Опциональный: 1375W
- Бюджет PoE с дополнительным БП 850W (второй/третий БП): PWR-C2-850WAC; Стандартный: 1440*W; PWR-C2-1600WAC; Опциональный: 1440*W
- Бюджет PoE с дополнительным БП 1600W (второй/третий БП): PWR-C2-850WAC; Стандартный: 1440*W; PWR-C2-1600WAC; Опциональный: 1440*W
- Коммутация L2: Available
Применение
Cisco C9350-48P рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Отказоустойчивость зависит от всей схемы соединений, а не только от одного устройства. Требования к непрерывной работе учитывают при проектировании резервирования. Внедрение завершают проверкой тех сервисов, ради которых устанавливается оборудование. Неподходящий форм-фактор или тип питания является основанием выбрать другое исполнение.
Преимущества Cisco C9350-48P
При подборе Циско C9350-48P оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 48 портов доступа. При расчёте узла также учитывают poe. Задержка важна для голосового трафика и интерактивных приложений. Количество разъёмов определяет, сколько соединений можно вывести непосредственно на это устройство. Резервный путь проектируют отдельно от обычной рабочей линии.
Совместимость и подбор
При подборе компонентов используют указанные для платформы артикулы PWR-C2-850WAC, PWR-C2-1600WAC, PWR-C2-500WAC, C9350-NIM-2C; состав питания и расширения согласуют с выбранным исполнением. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. При переносе оборудования сохраняют сведения о каждом подключении. Рабочую версию ПО согласуют с подключаемым оборудованием и выбранными функциями. Параметры кабелей и адаптеров согласуют с условиями конкретной установки. Версии программных компонентов должны соответствовать принятой архитектуре.
Конструкция и технические особенности C9350-48P
Условия помещения сопоставляют с указанными температурой и влажностью. Глубину корпуса учитывают вместе с изгибом питающего и сетевого кабеля. Положение устройства должно позволять подключить необходимые интерфейсы. Конструкция корпуса задаёт допустимый вариант размещения устройства. Размещение разъёмов учитывают при прокладке кабельных трасс. Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования.
Монтаж и эксплуатация
Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. Избыточную длину кабелей размещают так, чтобы она не мешала обслуживанию. Контакты и разъёмы защищают от загрязнения в соответствии с условиями площадки. После переноса устройства повторно проверяют все физические соединения. Эксплуатационная документация должна содержать расположение и назначение устройства. Мониторинг настраивают на события, важные для данного узла.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco C9350-48U: 48 портов доступа; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco C9350-48HM: 48 портов доступа; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. При выборе между близкими моделями фиксируют различия, важные именно для проекта. Для оценки бюджета используют одинаковый состав аксессуаров и дополнительных компонентов. Компактное исполнение рассматривают при ограничениях по размещению. Потребление и охлаждение учитывают вместе со стоимостью комплекта.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Количество отсеков для блоков питания
- 3
- Модель
- C9350-48P
- Оперативная память DRAM
- 16 GB
- Производитель
- Cisco
- Рабочая температура
- -5 градус 45° C (23 градус 113° F) до 6000 ft (о приблизительном 1.83 км) -5 градус 40°C (23 градус 104°F) до 10,000 ft (о приблизительном 3.05 км) Минимальная температура окружающей среды для холодного старта 0°C (32°F)
- Температура хранения
- -40° до 75°C (40° до 167°F)
- Тип устройства
- Коммутатор
- Флеш-память
- 18 GB
- BGP EVPN
- iOS XE: выпуск 26.1.1
- CAB-SPWR-100CM=
- Cisco Catalyst StackPower кабель 100 см запасной
- CAB-SPWR-35CM=
- Cisco Catalyst StackPower кабель 35 см запасной
- Cisco StackWise 1.6T
- Поддерживается
- FEP
- 850W
- Flexible NetFlow (FNF)
- Поддерживается
- IP LPM маршруты 1
- 192,000
- IP-маршрутизация
- Поддерживается
- Jumbo-кадры
- 9216
- MAC-адреса
- 64,000
- PBR/NAT
- 4000
- STACK-T1A-1M=
- Cisco StackWise-1.6T 1 м запасной кабель
- STACK-T1A-3M=
- Cisco StackWise-1.6T 3 м запасной кабель
- STACK-T1A-50CM=
- Cisco StackWise-1.6T 50 см запасной кабель
- StackPower+
- Поддерживается
- Активные VLAN
- До 4000
- Артикул модуля восходящей связи
- N/A; C9350-NIM-2C; C9350-NIM-8Y
- Безопасность и сертификация
- Соответствие требованиям EMC и EMI
- Бюджет PoE с дополнительным БП 1600W (второй/третий БП)
- PWR-C2-850WAC; Стандартный: 1440*W; PWR-C2-1600WAC; Опциональный: 1440*W
- Бюджет PoE с дополнительным БП 500W (второй/третий БП)
- PWR-C2-850WAC; Стандартный: 1125W; PWR-C2-850WAC; Стандартный: 1440*W; PWR-C2-1600WAC; Опциональный: 1440*W
- Бюджет PoE с дополнительным БП 850W (второй/третий БП)
- PWR-C2-850WAC; Стандартный: 1440*W; PWR-C2-1600WAC; Опциональный: 1440*W
- Вариант блока питания
- Стандартный; Опциональный
- Виртуальные интерфейсы коммутатора (SVI)
- До 4000
- Виртуальные порты STP (порт × VLAN) для MST
- 100,000
- Виртуальные порты STP (порт × VLAN) для PVST
- 16,000
- Внеполосное управление
- Поддерживается
- Входные параметры
- 115V
- Входные разъёмы блоков питания
- AC IEC 60320 C16
- Группы безопасности и объектов
- 24,000
- Доступная мощность PoE
- PWR-C2-850WAC; Стандартный: 625W; PWR-C2-1600WAC; Опциональный: 1375W
- Ёмкость SSD
- До 240 GB
- Записи NetFlow (IPv4/IPv6)
- До 64,000/32,000
- Идентификаторы VLAN
- 4094
- Измеренная входная мощность P(W)
- 76.6; 82.2; 82.5; 82.7; 83.3; 78.2; 90.2; 90.7; 91.1; 92.3; 228.9; 385.5; 639.5; 704.1; 86.7; 93.9; 94.1; 94.3; 94.7; 95.8; 107.9; 108.3; 108.7; 109.8; 249.2; 406.1; 662.0; 728.5; 93.2; 101.1; 101.4; 101.5; 101.7; 103; 118; 118.5; 118.8; 119.4; 254.1; 411; 666.9; 734.1
- Ключевая характеристика 1
- 48 портов доступа
- Ключевая характеристика 2
- PoE
- Ключевая характеристика 3
- StackWise-1.6T
- Ключевая характеристика 4
- модульные подтягивать
- Ключевая характеристика 5
- Cisco Silicon One
- Количество записей NetFlow 1
- 32,000 проникновение, 32,000 выход
- Количество записей отслеживания IGMP/MLD
- До 8000/4000
- Количество записей протокола обнаружения соседей (NDP)
- До 32,000
- Количество записей протокола разрешения адресов (ARP)
- До 64,000
- Количество отсеков для вентиляторных модулей
- 3
- Количество поддерживаемых блоков питания
- 3
- Количество правил ACL безопасности (IPv4/IPv6) 1
- До 5000/2500
- Количество правил QoS ACL (IPv4/IPv6)
- До 2000/1000
- Количество экземпляров PVST
- До 1000
- Коммутационная ёмкость со стеком
- 2096G
- Коммутационные ASIC
- 1 или 2x A100/L
- Коммутация L2
- Поддерживается
- Корпоративная безопасность
- Поддерживается
- Максимальная пропускная способность шасси
- 1.3 Тбит/с для ASIC
- Маршрутизация IPv6
- Поддерживается
- Маршрутизация многоадресного трафика IP
- Поддерживается
- Маршрутизация многоадресного трафика IPv6
- Поддерживается
- Маршруты к IP-узлам 1
- 64,000
- Маршруты многоадресной передачи IP 1
- 8000
- Минимальная версия ПО
- IOS XE Release 17.18.1: C9350-24T C9350-48T C9350-24P C9350-48P C9350-24U C9350-48U C9350-48HX C9350-48TX; IOS XE Release 26.1.1a C9350-24HX C9350-48HXN; IOS XE Release 26.1.2 C9350-24S C9350-48S; IOS XE Release 26.2.1 C9350-48HM C9350-48HXG C9350-12Y C9350-24Y
- Минимальное число блоков питания
- 1
- Многоадресные маршруты
- До 8000/4000
- Общее количество IPv6 маршрутов
- До 96,000
- Общее количество MAC-адресов
- До 64,000
- Общее количество маршрутов IPv4
- До 192,000
- Основной блок питания
- PWR-C2-850WAC; PWR-C2-1600WAC
- Относительная влажность при эксплуатации и хранении, без конденсации
- 10% – 95%, без конденсации
- Отслеживание IGMP/MLD 1
- 8000
- Пакетный буфер
- До 36 MB (18 MB за ASIC)
- Память для приложений
- 8 GB
- Порты AppGig для размещения приложений
- 2 x 1/10G
- Постквантовая криптография (PQC)
- iOS XE Версия 26.2.1
- Программируемость
- Поддерживается
- Программно определяемый доступ (SD-Access)
- Поддерживается
- Пропускная способность ASIC
- До 1.3 Тбит/с (500G Переключение трафика + 800G стек
- Пропускная способность коммутации
- 496G
- Процессоры для приложений
- 4 vCPU
- Размеры корпуса без блоков питания
- 4.4 x 44.5 x 38.3 cm 1.73 x 17.5 x 15.1 in
- Размеры с БП 1600 Вт
- 4.4 x 44.5 x 50.1 cm 1.73 x 17.5 x 19.7 in
- Размеры с БП 500/850 Вт
- 4.4 x 44.5 x 42 cm 1.73 x 17.5 x 16.5 in
- Системная пропускная способность
- До 500G
- Скорость пересылки
- До 3 млрд пакетов/с (1.5 млрд пакетов/с за ASIC)
- Скорость пересылки (млн пакетов/с)
- 369.024
- Скорость пересылки со стеком (млн пакетов/с)
- 1559.424
- Списки контроля доступа QoS (ACL) 1
- 1000
- Списки контроля доступа безопасности (ACL) 1
- 5000 – 32,000 2
- Среднее время между отказами (MTBF) (часы) / Спецификация
- C9350-48HXN: 231,500 C9350-48HXG: 221,310 C9350-48HX: 277,660 C9350-48TX: 261,150 C9350-24S: 339,480 C9350-48S: 312,100 C9350-12Y: 357,470 C9350-24Y: 395,310
- Туннели GRE
- 1024
