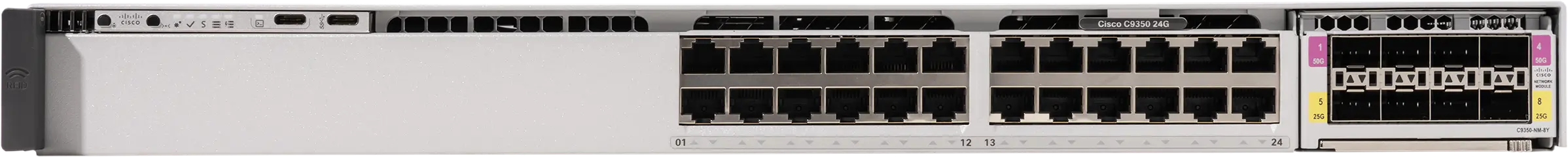

Коммутатор Cisco C9350-24T, 24 порта доступа, Cisco IOS XE, StackWise-1.6T, модульные uplink
Основное описание о коммутаторе Cisco C9350-24T
Cisco C9350-24T — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: 24 порта доступа, Cisco IOS XE, StackWise-1.6T, модульные uplink, Cisco Silicon One. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Cisco C9350. Подбор конфигурации начинают с требований к подключению и размещению. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. При переносе оборудования сохраняют сведения о каждом подключении. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Избыточное количество переходников усложняет диагностику физической линии. Параметр «минимальное число блоков питания»: 1. Параметр «количество поддерживаемых блоков питания»: 3.
Функциональные возможности и принцип работы
Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Задержка важна для голосового трафика и интерактивных приложений. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи.
Технические особенности
- Модель: C9350-24T
- Тип устройства: Коммутатор
- Особенность исполнения 1: 24 порта доступа
- Особенность исполнения 2: Cisco IOS XE
- Особенность исполнения 3: StackWise-1.6T
- Особенность исполнения 4: модульные uplink
- Особенность исполнения 5: Cisco Silicon One
- Минимальное число блоков питания: 1
- Количество поддерживаемых блоков питания: 3
- Размеры корпуса без блоков питания: 4.4 x 44.5 x 38.3 cm 1.73 x 17.5 x 15.1 in
- Размеры с БП 500/850 Вт: 4.4 x 44.5 x 42 cm 1.73 x 17.5 x 16.5 in
- Размеры с БП 1600 Вт: 4.4 x 44.5 x 50.1 cm 1.73 x 17.5 x 19.7 in
- Температура хранения: -40° to 75°C (40° to 167°F)
- Основной блок питания: PWR-C2-500WAC
- Вариант блока питания: Стандартный
- Доступная мощность PoE: PWR-C2-500WAC; Стандартный: Без PoE
- Бюджет PoE с дополнительным БП 500W (второй/третий БП): PWR-C2-500WAC; Стандартный: -
- Бюджет PoE с дополнительным БП 850W (второй/третий БП): PWR-C2-500WAC; Стандартный: -
- Бюджет PoE с дополнительным БП 1600W (второй/третий БП): PWR-C2-500WAC; Стандартный: -
Применение
Cisco C9350-24T рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. План портов помогает связать номер разъёма с конкретной линией и её назначением. В центральном узле важны число подключений и совместная работа нескольких потоков. При переносе сервисов составляют план переключения и проверки доступности. Нагрузка в часы активности может существенно отличаться от фоновой.
Преимущества Cisco C9350-24T
При подборе Циско C9350-24T оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 24 порта доступа. При расчёте узла также учитывают cisco ios xe. Количество разъёмов определяет, сколько соединений можно вывести непосредственно на это устройство. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью.
Совместимость и подбор
При подборе компонентов используют указанные для платформы артикулы PWR-C2-500WAC, PWR-C2-850WAC, PWR-C2-1600WAC, C9350-NIM-2C; состав питания и расширения согласуют с выбранным исполнением. Резервный путь проектируют отдельно от обычной рабочей линии. Медное подключение используют для коротких трасс с подходящим кабелем. Для установки в стойку заранее выбирают соответствующие монтажные принадлежности. Версии программных компонентов должны соответствовать принятой архитектуре. Существующую инфраструктуру проверяют по точным артикулам устройств.
Конструкция и технические особенности C9350-24T
Разъёмы не должны воспринимать вес закреплённых кабельных жгутов. Оборудование закрепляют на несущей поверхности, рассчитанной на его массу. Размещение должно обеспечивать штатный отвод тепла. Индикация помогает определить состояние соединений при первичной проверке. Исполнение питания выбирают с учётом доступных вводов на площадке. Корпус и подключения должны оставаться доступными для осмотра.
Монтаж и эксплуатация
Избыточную длину кабелей размещают так, чтобы она не мешала обслуживанию. Рабочие настройки сохраняют после завершения проверки подключения. Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. Учётная запись управления должна соответствовать принятой политике доступа. Мониторинг настраивают на события, важные для данного узла. Рабочую температуру проверяют по условиям площадки, включая наиболее жаркий период.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco C9350-24P: PoE; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco C9350-24S: SFP 1G; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Выбор модели должен соответствовать задаче, а не только максимальным паспортным значениям. Потребление и охлаждение учитывают вместе со стоимостью комплекта. Различие в форм-факторе может изменить требования к монтажу. Варианты с разным назначением не следует считать прямой заменой друг друга.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Количество отсеков для блоков питания
- 3
- Модель
- C9350-24T
- Оперативная память DRAM
- 16 GB
- Производитель
- Cisco
- Рабочая температура
- -5 градус 45° C (23 градус 113° F) до 6000 ft (о приблизительном 1.83 км) -5 градус 40°C (23 градус 104°F) до 10,000 ft (о приблизительном 3.05 км) Минимальная температура окружающей среды для холодного старта 0°C (32°F)
- Температура хранения
- -40° до 75°C (40° до 167°F)
- Тип устройства
- Коммутатор
- Флеш-память
- 18 GB
- BGP EVPN
- iOS XE: выпуск 26.1.1
- CAB-SPWR-100CM=
- Cisco Catalyst StackPower кабель 100 см запасной
- CAB-SPWR-35CM=
- Cisco Catalyst StackPower кабель 35 см запасной
- Cisco StackWise 1.6T
- Поддерживается
- FEP
- 500W
- Flexible NetFlow (FNF)
- Поддерживается
- IP LPM маршруты 1
- 192,000
- IP-маршрутизация
- Поддерживается
- Jumbo-кадры
- 9216
- MAC-адреса
- 64,000
- PBR/NAT
- 4000
- STACK-T1A-1M=
- Cisco StackWise-1.6T 1 м запасной кабель
- STACK-T1A-3M=
- Cisco StackWise-1.6T 3 м запасной кабель
- STACK-T1A-50CM=
- Cisco StackWise-1.6T 50 см запасной кабель
- StackPower+
- Поддерживается
- Активные VLAN
- До 4000
- Артикул модуля восходящей связи
- NA; C9350-NIM-2C; C9350-NIM-8Y
- Безопасность и сертификация
- Соответствие требованиям EMC и EMI
- Бюджет PoE с дополнительным БП 1600W (второй/третий БП)
- PWR-C2-500WAC; Стандартный: -
- Бюджет PoE с дополнительным БП 500W (второй/третий БП)
- PWR-C2-500WAC; Стандартный: -
- Бюджет PoE с дополнительным БП 850W (второй/третий БП)
- PWR-C2-500WAC; Стандартный: -
- Вариант блока питания
- Стандартный
- Виртуальные интерфейсы коммутатора (SVI)
- До 4000
- Виртуальные порты STP (порт × VLAN) для MST
- 100,000
- Виртуальные порты STP (порт × VLAN) для PVST
- 16,000
- Внеполосное управление
- Поддерживается
- Входные параметры
- 115VAC
- Входные разъёмы блоков питания
- AC IEC 60320 C16
- Группы безопасности и объектов
- 24,000
- Доступная мощность PoE
- PWR-C2-500WAC; Стандартный: Без PoE
- Ёмкость SSD
- До 240 GB
- Записи NetFlow (IPv4/IPv6)
- До 64,000/32,000
- Идентификаторы VLAN
- 4094
- Измеренная входная мощность P(W)
- 67.9; 70.8; 70.9; 71.0; 68.3; 74.1; 74.2; 74.3; 74.5; 79.3; 85.8; 86.4; 87.0; 88.4; 83.3; 93.7; 94.5; 95.3; 97.0; 83.9; 90.6; 91.0; 91.4; 92.3; 86.6; 99.8; 100.4; 101.2; 103.0
- Ключевая характеристика 1
- 24 порта доступа
- Ключевая характеристика 2
- Cisco IOS XE
- Ключевая характеристика 3
- StackWise-1.6T
- Ключевая характеристика 4
- модульные подтягивать
- Ключевая характеристика 5
- Cisco Silicon One
- Количество записей NetFlow 1
- 32,000 проникновение, 32,000 выход
- Количество записей отслеживания IGMP/MLD
- До 8000/4000
- Количество записей протокола обнаружения соседей (NDP)
- До 32,000
- Количество записей протокола разрешения адресов (ARP)
- До 64,000
- Количество отсеков для вентиляторных модулей
- 3
- Количество поддерживаемых блоков питания
- 3
- Количество правил ACL безопасности (IPv4/IPv6) 1
- До 5000/2500
- Количество правил QoS ACL (IPv4/IPv6)
- До 2000/1000
- Количество экземпляров PVST
- До 1000
- Коммутационная ёмкость со стеком
- 2048G
- Коммутационные ASIC
- 1 или 2x A100/L
- Коммутация L2
- Поддерживается
- Корпоративная безопасность
- Поддерживается
- Максимальная пропускная способность шасси
- 1.3 Тбит/с для ASIC
- Маршрутизация IPv6
- Поддерживается
- Маршрутизация многоадресного трафика IP
- Поддерживается
- Маршрутизация многоадресного трафика IPv6
- Поддерживается
- Маршруты к IP-узлам 1
- 64,000
- Маршруты многоадресной передачи IP 1
- 8000
- Минимальная версия ПО
- IOS XE Release 17.18.1: C9350-24T C9350-48T C9350-24P C9350-48P C9350-24U C9350-48U C9350-48HX C9350-48TX; IOS XE Release 26.1.1a C9350-24HX C9350-48HXN; IOS XE Release 26.1.2 C9350-24S C9350-48S; IOS XE Release 26.2.1 C9350-48HM C9350-48HXG C9350-12Y C9350-24Y
- Минимальное число блоков питания
- 1
- Многоадресные маршруты
- До 8000/4000
- Общее количество IPv6 маршрутов
- До 96,000
- Общее количество MAC-адресов
- До 64,000
- Общее количество маршрутов IPv4
- До 192,000
- Основной блок питания
- PWR-C2-500WAC
- Относительная влажность при эксплуатации и хранении, без конденсации
- 10% – 95%, без конденсации
- Отслеживание IGMP/MLD 1
- 8000
- Пакетный буфер
- До 36 MB (18 MB за ASIC)
- Память для приложений
- 8 GB
- Порты AppGig для размещения приложений
- 2 x 1/10G
- Постквантовая криптография (PQC)
- iOS XE Версия 26.2.1
- Программируемость
- Поддерживается
- Программно определяемый доступ (SD-Access)
- Поддерживается
- Пропускная способность ASIC
- До 1.3 Тбит/с (500G Переключение трафика + 800G стек
- Пропускная способность коммутации
- 448G
- Процессоры для приложений
- 4 vCPU
- Размеры корпуса без блоков питания
- 4.4 x 44.5 x 38.3 cm 1.73 x 17.5 x 15.1 in
- Размеры с БП 1600 Вт
- 4.4 x 44.5 x 50.1 cm 1.73 x 17.5 x 19.7 in
- Размеры с БП 500/850 Вт
- 4.4 x 44.5 x 42 cm 1.73 x 17.5 x 16.5 in
- Системная пропускная способность
- До 500G
- Скорость пересылки
- До 3 млрд пакетов/с (1.5 млрд пакетов/с за ASIC)
- Скорость пересылки (млн пакетов/с)
- 333.312
- Скорость пересылки со стеком (млн пакетов/с)
- 1523.712
- Списки контроля доступа QoS (ACL) 1
- 1000
- Списки контроля доступа безопасности (ACL) 1
- 5000 – 32,000 2
- Среднее время между отказами (MTBF) (часы) / Спецификация
- C9350-48HXN: 231,500 C9350-48HXG: 221,310 C9350-48HX: 277,660 C9350-48TX: 261,150 C9350-24S: 339,480 C9350-48S: 312,100 C9350-12Y: 357,470 C9350-24Y: 395,310
- Туннели GRE
- 1024
