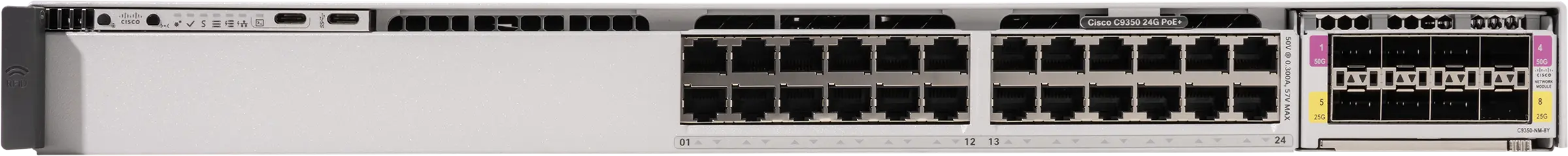

Коммутатор Cisco C9350-24P, 24 порта доступа, PoE, StackWise-1.6T, модульные uplink
Основное описание о коммутаторе Cisco C9350-24P
Cisco C9350-24P — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: 24 порта доступа, PoE, StackWise-1.6T, модульные uplink, Cisco Silicon One. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Cisco C9350. Подбор конфигурации начинают с требований к подключению и размещению. Резервный путь проектируют отдельно от обычной рабочей линии. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Полезную полосу оценивают по одновременно работающим источникам данных. Параметр «минимальное число блоков питания»: 1. Параметр «количество поддерживаемых блоков питания»: 3.
Функциональные возможности и принцип работы
Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке.
Технические особенности
- Модель: C9350-24P
- Тип устройства: Коммутатор
- Особенность исполнения 1: 24 порта доступа
- Особенность исполнения 2: PoE
- Особенность исполнения 3: StackWise-1.6T
- Особенность исполнения 4: модульные uplink
- Особенность исполнения 5: Cisco Silicon One
- Минимальное число блоков питания: 1
- Количество поддерживаемых блоков питания: 3
- Размеры корпуса без блоков питания: 4.4 x 44.5 x 38.3 cm 1.73 x 17.5 x 15.1 in
- Размеры с БП 500/850 Вт: 4.4 x 44.5 x 42 cm 1.73 x 17.5 x 16.5 in
- Размеры с БП 1600 Вт: 4.4 x 44.5 x 50.1 cm 1.73 x 17.5 x 19.7 in
- Температура хранения: -40° to 75°C (40° to 167°F)
- Основной блок питания: PWR-C2-850WAC; PWR-C2-1600WAC
- Вариант блока питания: Стандартный; Опциональный
- Доступная мощность PoE: PWR-C2-850WAC; Стандартный: 625W; PWR-C2-1600WAC; Опциональный: 720*W
- Бюджет PoE с дополнительным БП 500W (второй/третий БП): PWR-C2-850WAC; Стандартный: 720*W; PWR-C2-1600WAC; Опциональный: 720*W
- Бюджет PoE с дополнительным БП 850W (второй/третий БП): PWR-C2-850WAC; Стандартный: 720*W; PWR-C2-1600WAC; Опциональный: 720*W
- Бюджет PoE с дополнительным БП 1600W (второй/третий БП): PWR-C2-850WAC; Стандартный: 720*W; PWR-C2-1600WAC; Опциональный: 720*W
Применение
Cisco C9350-24P рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. Количество разъёмов определяет, сколько соединений можно вывести непосредственно на это устройство. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. Медное подключение используют для коротких трасс с подходящим кабелем. Нагрузка в часы активности может существенно отличаться от фоновой. Выбор исполнения должен учитывать условия помещения и режим работы. Работу критичных сервисов проверяют вместе с резервным сценарием.
Преимущества Cisco C9350-24P
При подборе Циско C9350-24P оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 24 порта доступа. При расчёте узла также учитывают poe. План портов помогает связать номер разъёма с конкретной линией и её назначением. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи.
Совместимость и подбор
При подборе компонентов используют указанные для платформы артикулы PWR-C2-850WAC, PWR-C2-1600WAC, PWR-C2-500WAC, C9350-NIM-2C; состав питания и расширения согласуют с выбранным исполнением. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Подбор начинается с назначения устройства и заканчивается проверкой точных артикулов. Интерфейсную совместимость проверяют по разъёму, скорости и поддерживаемому режиму. Для установки в стойку заранее выбирают соответствующие монтажные принадлежности.
Конструкция и технические особенности C9350-24P
Массу учитывают при выборе крепления и способа установки. Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования. Монтажный комплект согласуют с конкретным корпусом. Защиту подключений от случайного воздействия предусматривают на уровне монтажного решения. Расположение кабелей должно сохранять возможность чтения маркировки портов. Глубину корпуса учитывают вместе с изгибом питающего и сетевого кабеля.
Монтаж и эксплуатация
Мониторинг настраивают на события, важные для данного узла. Рабочие настройки сохраняют после завершения проверки подключения. Монтаж выполняют с соблюдением требований электробезопасности объекта. Перед расширением проверяют текущую загрузку питания и интерфейсов. Учётная запись управления должна соответствовать принятой политике доступа. Для удалённой площадки заранее организуют административный доступ.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco C9350-24U: 24 порта доступа; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco C9350-24S: SFP 1G; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Компактное исполнение рассматривают при ограничениях по размещению. Для оценки бюджета используют одинаковый состав аксессуаров и дополнительных компонентов. Наиболее подходящую конфигурацию определяют по фактической нагрузке. Количество портов оценивают вместе с их скоростью и типом.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Количество отсеков для блоков питания
- 3
- Модель
- C9350-24P
- Оперативная память DRAM
- 16 GB
- Производитель
- Cisco
- Рабочая температура
- -5 градус 45° C (23 градус 113° F) до 6000 ft (о приблизительном 1.83 км) -5 градус 40°C (23 градус 104°F) до 10,000 ft (о приблизительном 3.05 км) Минимальная температура окружающей среды для холодного старта 0°C (32°F)
- Температура хранения
- -40° до 75°C (40° до 167°F)
- Тип устройства
- Коммутатор
- Флеш-память
- 18 GB
- BGP EVPN
- iOS XE: выпуск 26.1.1
- CAB-SPWR-100CM=
- Cisco Catalyst StackPower кабель 100 см запасной
- CAB-SPWR-35CM=
- Cisco Catalyst StackPower кабель 35 см запасной
- Cisco StackWise 1.6T
- Поддерживается
- FEP
- 850W
- Flexible NetFlow (FNF)
- Поддерживается
- IP LPM маршруты 1
- 192,000
- IP-маршрутизация
- Поддерживается
- Jumbo-кадры
- 9216
- MAC-адреса
- 64,000
- PBR/NAT
- 4000
- STACK-T1A-1M=
- Cisco StackWise-1.6T 1 м запасной кабель
- STACK-T1A-3M=
- Cisco StackWise-1.6T 3 м запасной кабель
- STACK-T1A-50CM=
- Cisco StackWise-1.6T 50 см запасной кабель
- StackPower+
- Поддерживается
- Активные VLAN
- До 4000
- Артикул модуля восходящей связи
- NA; C9350-NIM-2C; C9350-NIM-8Y
- Безопасность и сертификация
- Соответствие требованиям EMC и EMI
- Бюджет PoE с дополнительным БП 1600W (второй/третий БП)
- PWR-C2-850WAC; Стандартный: 720*W; PWR-C2-1600WAC; Опциональный: 720*W
- Бюджет PoE с дополнительным БП 500W (второй/третий БП)
- PWR-C2-850WAC; Стандартный: 720*W; PWR-C2-1600WAC; Опциональный: 720*W
- Бюджет PoE с дополнительным БП 850W (второй/третий БП)
- PWR-C2-850WAC; Стандартный: 720*W; PWR-C2-1600WAC; Опциональный: 720*W
- Вариант блока питания
- Стандартный; Опциональный
- Виртуальные интерфейсы коммутатора (SVI)
- До 4000
- Виртуальные порты STP (порт × VLAN) для MST
- 100,000
- Виртуальные порты STP (порт × VLAN) для PVST
- 16,000
- Внеполосное управление
- Поддерживается
- Входные параметры
- 115VAC
- Входные разъёмы блоков питания
- AC IEC 60320 C16
- Группы безопасности и объектов
- 24,000
- Доступная мощность PoE
- PWR-C2-850WAC; Стандартный: 625W; PWR-C2-1600WAC; Опциональный: 720*W
- Ёмкость SSD
- До 240 GB
- Записи NetFlow (IPv4/IPv6)
- До 64,000/32,000
- Идентификаторы VLAN
- 4094
- Измеренная входная мощность P(W)
- 72.7; 75.1; 75.2; 73.1; 78.3; 78.4; 78.5; 228.2; 388.0; 649.7; 720.6; 87.3; 90.0; 90.6; 91.3; 92.7; 96.4; 96.5; 96.6; 96.8; 247.2; 406.6; 670.9; 742.1; 88.8; 91.1; 91.5; 91.9; 97.5; 103.7; 104.4; 105.1; 106.9; 253.5; 414.9; 679.1; 747.8
- Ключевая характеристика 1
- 24 порта доступа
- Ключевая характеристика 2
- PoE
- Ключевая характеристика 3
- StackWise-1.6T
- Ключевая характеристика 4
- модульные подтягивать
- Ключевая характеристика 5
- Cisco Silicon One
- Количество записей NetFlow 1
- 32,000 проникновение, 32,000 выход
- Количество записей отслеживания IGMP/MLD
- До 8000/4000
- Количество записей протокола обнаружения соседей (NDP)
- До 32,000
- Количество записей протокола разрешения адресов (ARP)
- До 64,000
- Количество отсеков для вентиляторных модулей
- 3
- Количество поддерживаемых блоков питания
- 3
- Количество правил ACL безопасности (IPv4/IPv6) 1
- До 5000/2500
- Количество правил QoS ACL (IPv4/IPv6)
- До 2000/1000
- Количество экземпляров PVST
- До 1000
- Коммутационная ёмкость со стеком
- 2048G
- Коммутационные ASIC
- 1 или 2x A100/L
- Коммутация L2
- Поддерживается
- Корпоративная безопасность
- Поддерживается
- Максимальная пропускная способность шасси
- 1.3 Тбит/с для ASIC
- Маршрутизация IPv6
- Поддерживается
- Маршрутизация многоадресного трафика IP
- Поддерживается
- Маршрутизация многоадресного трафика IPv6
- Поддерживается
- Маршруты к IP-узлам 1
- 64,000
- Маршруты многоадресной передачи IP 1
- 8000
- Минимальная версия ПО
- IOS XE Release 17.18.1: C9350-24T C9350-48T C9350-24P C9350-48P C9350-24U C9350-48U C9350-48HX C9350-48TX; IOS XE Release 26.1.1a C9350-24HX C9350-48HXN; IOS XE Release 26.1.2 C9350-24S C9350-48S; IOS XE Release 26.2.1 C9350-48HM C9350-48HXG C9350-12Y C9350-24Y
- Минимальное число блоков питания
- 1
- Многоадресные маршруты
- До 8000/4000
- Общее количество IPv6 маршрутов
- До 96,000
- Общее количество MAC-адресов
- До 64,000
- Общее количество маршрутов IPv4
- До 192,000
- Основной блок питания
- PWR-C2-850WAC; PWR-C2-1600WAC
- Относительная влажность при эксплуатации и хранении, без конденсации
- 10% – 95%, без конденсации
- Отслеживание IGMP/MLD 1
- 8000
- Пакетный буфер
- До 36 MB (18 MB за ASIC)
- Память для приложений
- 8 GB
- Порты AppGig для размещения приложений
- 2 x 1/10G
- Постквантовая криптография (PQC)
- iOS XE Версия 26.2.1
- Программируемость
- Поддерживается
- Программно определяемый доступ (SD-Access)
- Поддерживается
- Пропускная способность ASIC
- До 1.3 Тбит/с (500G Переключение трафика + 800G стек
- Пропускная способность коммутации
- 448G
- Процессоры для приложений
- 4 vCPU
- Размеры корпуса без блоков питания
- 4.4 x 44.5 x 38.3 cm 1.73 x 17.5 x 15.1 in
- Размеры с БП 1600 Вт
- 4.4 x 44.5 x 50.1 cm 1.73 x 17.5 x 19.7 in
- Размеры с БП 500/850 Вт
- 4.4 x 44.5 x 42 cm 1.73 x 17.5 x 16.5 in
- Системная пропускная способность
- До 500G
- Скорость пересылки
- До 3 млрд пакетов/с (1.5 млрд пакетов/с за ASIC)
- Скорость пересылки (млн пакетов/с)
- 333.312
- Скорость пересылки со стеком (млн пакетов/с)
- 1523.712
- Списки контроля доступа QoS (ACL) 1
- 1000
- Списки контроля доступа безопасности (ACL) 1
- 5000 – 32,000 2
- Среднее время между отказами (MTBF) (часы) / Спецификация
- C9350-48HXN: 231,500 C9350-48HXG: 221,310 C9350-48HX: 277,660 C9350-48TX: 261,150 C9350-24S: 339,480 C9350-48S: 312,100 C9350-12Y: 357,470 C9350-24Y: 395,310
- Туннели GRE
- 1024
