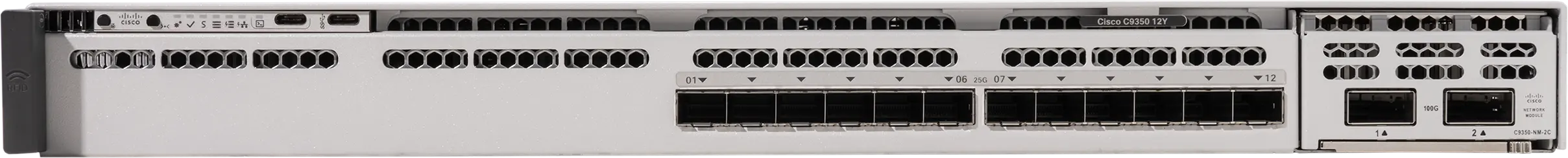

Коммутатор Cisco C9350-12Y, 12 портов доступа, SFP28 1/10/25G, StackWise-1.6T, модульные uplink
Основное описание о коммутаторе Cisco C9350-12Y
Cisco C9350-12Y — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: 12 портов доступа, SFP28 1/10/25G, StackWise-1.6T, модульные uplink, Cisco Silicon One. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Cisco C9350. Подбор конфигурации начинают с требований к подключению и размещению. Задержка важна для голосового трафика и интерактивных приложений. Отказоустойчивость зависит от всей схемы соединений, а не только от одного устройства. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. Параметр «минимальное число блоков питания»: 1. Параметр «количество поддерживаемых блоков питания»: 3.
Функциональные возможности и принцип работы
Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. Скорость порта и скорость соседнего оборудования согласуют до включения линии. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи.
Технические особенности
- Модель: C9350-12Y
- Тип устройства: Коммутатор
- Особенность исполнения 1: 12 портов доступа
- Особенность исполнения 2: SFP28 1/10/25G
- Особенность исполнения 3: StackWise-1.6T
- Особенность исполнения 4: модульные uplink
- Особенность исполнения 5: Cisco Silicon One
- Минимальное число блоков питания: 1
- Количество поддерживаемых блоков питания: 3
- Размеры корпуса без блоков питания: 4.4 x 44.5 x 38.3 cm 1.73 x 17.5 x 15.1 in
- Размеры с БП 500/850 Вт: 4.4 x 44.5 x 42 cm 1.73 x 17.5 x 16.5 in
- Размеры с БП 1600 Вт: 4.4 x 44.5 x 50.1 cm 1.73 x 17.5 x 19.7 in
- Температура хранения: -40° to 75°C (40° to 167°F)
- Основной блок питания: PWR-C2-500WAC
- Вариант блока питания: Стандартный
- Доступная мощность PoE: PWR-C2-500WAC; Стандартный: Без PoE
- Бюджет PoE с дополнительным БП 500W (второй/третий БП): PWR-C2-500WAC; Стандартный: -
- Бюджет PoE с дополнительным БП 850W (второй/третий БП): PWR-C2-500WAC; Стандартный: -
- Бюджет PoE с дополнительным БП 1600W (второй/третий БП): PWR-C2-500WAC; Стандартный: -
Применение
Cisco C9350-12Y рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Медное подключение используют для коротких трасс с подходящим кабелем. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Проект должен обеспечивать доступ к устройству после завершения монтажа. Пилотная установка помогает проверить поведение оборудования с реальными приложениями. Внедрение завершают проверкой тех сервисов, ради которых устанавливается оборудование.
Преимущества Cisco C9350-12Y
При подборе Циско C9350-12Y оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 12 портов доступа. При расчёте узла также учитывают sfp28 1/10/25g. При переносе оборудования сохраняют сведения о каждом подключении. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования.
Совместимость и подбор
При подборе компонентов используют указанные для платформы артикулы PWR-C2-500WAC, PWR-C2-850WAC, PWR-C2-1600WAC, C9350-NIM-2C; состав питания и расширения согласуют с выбранным исполнением. Количество разъёмов определяет, сколько соединений можно вывести непосредственно на это устройство. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Существующую инфраструктуру проверяют по точным артикулам устройств. Требуемые интерфейсы сопоставляют со списком подключаемых устройств. Резервные элементы согласуют с той же конфигурацией, что и основные.
Конструкция и технические особенности C9350-12Y
Глубину корпуса учитывают вместе с изгибом питающего и сетевого кабеля. Крепёж должен удерживать оборудование без механического напряжения корпуса. Размещение должно обеспечивать штатный отвод тепла. Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования. При плотном размещении учитывают нагрев соседних узлов. Габариты проверяют вместе с необходимым пространством для подключения кабелей.
Монтаж и эксплуатация
Проверку питания проводят вместе с резервным сценарием площадки. Кабели маркируют на обоих концах для удобства последующей диагностики. После включения сверяют состояние индикаторов и доступность управления. До включения сверяют напряжение питания с параметрами выбранного исполнения. Избыточную длину кабелей размещают так, чтобы она не мешала обслуживанию. Мониторинг настраивают на события, важные для данного узла.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco C9350-24Y: 24 порта доступа; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco C9350-24P: 24 порта доступа; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для оценки бюджета используют одинаковый состав аксессуаров и дополнительных компонентов. Для будущего расширения сравнивают доступные слоты и свободные интерфейсы. Перед заказом проверяют региональный вариант и состав поставки. Скорость соединения сопоставляют с возможностями соседнего оборудования.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Количество отсеков для блоков питания
- 3
- Модель
- C9350-12Y
- Оперативная память DRAM
- 16 GB
- Производитель
- Cisco
- Рабочая температура
- -5 градус 45° C (23 градус 113° F) до 6000 ft (о приблизительном 1.83 км) -5 градус 40°C (23 градус 104°F) до 10,000 ft (о приблизительном 3.05 км) Минимальная температура окружающей среды для холодного старта 0°C (32°F)
- Температура хранения
- -40° до 75°C (40° до 167°F)
- Тип устройства
- Коммутатор
- Флеш-память
- 18 GB
- BGP EVPN
- iOS XE: выпуск 26.1.1
- CAB-SPWR-100CM=
- Cisco Catalyst StackPower кабель 100 см запасной
- CAB-SPWR-35CM=
- Cisco Catalyst StackPower кабель 35 см запасной
- Cisco StackWise 1.6T
- Поддерживается
- Flexible NetFlow (FNF)
- Поддерживается
- IP LPM маршруты 1
- 192,000
- IP-маршрутизация
- Поддерживается
- Jumbo-кадры
- 9216
- MAC-адреса
- 64,000
- PBR/NAT
- 4000
- STACK-T1A-1M=
- Cisco StackWise-1.6T 1 м запасной кабель
- STACK-T1A-3M=
- Cisco StackWise-1.6T 3 м запасной кабель
- STACK-T1A-50CM=
- Cisco StackWise-1.6T 50 см запасной кабель
- StackPower+
- Поддерживается
- Активные VLAN
- До 4000
- Безопасность и сертификация
- Соответствие требованиям EMC и EMI
- Бюджет PoE с дополнительным БП 1600W (второй/третий БП)
- PWR-C2-500WAC; Стандартный: -
- Бюджет PoE с дополнительным БП 500W (второй/третий БП)
- PWR-C2-500WAC; Стандартный: -
- Бюджет PoE с дополнительным БП 850W (второй/третий БП)
- PWR-C2-500WAC; Стандартный: -
- Вариант блока питания
- Стандартный
- Виртуальные интерфейсы коммутатора (SVI)
- До 4000
- Виртуальные порты STP (порт × VLAN) для MST
- 100,000
- Виртуальные порты STP (порт × VLAN) для PVST
- 16,000
- Внеполосное управление
- Поддерживается
- Входные разъёмы блоков питания
- AC IEC 60320 C16
- Группы безопасности и объектов
- 24,000
- Доступная мощность PoE
- PWR-C2-500WAC; Стандартный: Без PoE
- Ёмкость SSD
- До 240 GB
- Записи NetFlow (IPv4/IPv6)
- До 64,000/32,000
- Идентификаторы VLAN
- 4094
- Ключевая характеристика 1
- 12 портов доступа
- Ключевая характеристика 2
- SFP28 1/10/25G
- Ключевая характеристика 3
- StackWise-1.6T
- Ключевая характеристика 4
- модульные подтягивать
- Ключевая характеристика 5
- Cisco Silicon One
- Количество записей NetFlow 1
- 32,000 проникновение, 32,000 выход
- Количество записей отслеживания IGMP/MLD
- До 8000/4000
- Количество записей протокола обнаружения соседей (NDP)
- До 32,000
- Количество записей протокола разрешения адресов (ARP)
- До 64,000
- Количество отсеков для вентиляторных модулей
- 3
- Количество поддерживаемых блоков питания
- 3
- Количество правил ACL безопасности (IPv4/IPv6) 1
- До 5000/2500
- Количество правил QoS ACL (IPv4/IPv6)
- До 2000/1000
- Количество экземпляров PVST
- До 1000
- Коммутационная ёмкость со стеком
- 2600G
- Коммутационные ASIC
- 1 или 2x A100/L
- Коммутация L2
- Поддерживается
- Корпоративная безопасность
- Поддерживается
- Максимальная пропускная способность шасси
- 1.3 Тбит/с для ASIC
- Маршрутизация IPv6
- Поддерживается
- Маршрутизация многоадресного трафика IP
- Поддерживается
- Маршрутизация многоадресного трафика IPv6
- Поддерживается
- Маршруты к IP-узлам 1
- 64,000
- Маршруты многоадресной передачи IP 1
- 8000
- Минимальная версия ПО
- IOS XE Release 17.18.1: C9350-24T C9350-48T C9350-24P C9350-48P C9350-24U C9350-48U C9350-48HX C9350-48TX; IOS XE Release 26.1.1a C9350-24HX C9350-48HXN; IOS XE Release 26.1.2 C9350-24S C9350-48S; IOS XE Release 26.2.1 C9350-48HM C9350-48HXG C9350-12Y C9350-24Y
- Минимальное число блоков питания
- 1
- Многоадресные маршруты
- До 8000/4000
- Общее количество IPv6 маршрутов
- До 96,000
- Общее количество MAC-адресов
- До 64,000
- Общее количество маршрутов IPv4
- До 192,000
- Основной блок питания
- PWR-C2-500WAC
- Относительная влажность при эксплуатации и хранении, без конденсации
- 10% – 95%, без конденсации
- Отслеживание IGMP/MLD 1
- 8000
- Пакетный буфер
- До 36 MB (18 MB за ASIC)
- Память для приложений
- 8 GB
- Порты AppGig для размещения приложений
- 2 x 1/10G
- Постквантовая криптография (PQC)
- iOS XE Версия 26.2.1
- Программируемость
- Поддерживается
- Программно определяемый доступ (SD-Access)
- Поддерживается
- Пропускная способность ASIC
- До 1.3 Тбит/с (500G Переключение трафика + 800G стек
- Пропускная способность коммутации
- 1000G
- Процессоры для приложений
- 4 vCPU
- Размеры корпуса без блоков питания
- 4.4 x 44.5 x 38.3 cm 1.73 x 17.5 x 15.1 in
- Размеры с БП 1600 Вт
- 4.4 x 44.5 x 50.1 cm 1.73 x 17.5 x 19.7 in
- Размеры с БП 500/850 Вт
- 4.4 x 44.5 x 42 cm 1.73 x 17.5 x 16.5 in
- Системная пропускная способность
- До 500G
- Скорость пересылки
- До 3 млрд пакетов/с (1.5 млрд пакетов/с за ASIC)
- Скорость пересылки (млн пакетов/с)
- 744
- Скорость пересылки со стеком (млн пакетов/с)
- 1934.40
- Списки контроля доступа QoS (ACL) 1
- 1000
- Списки контроля доступа безопасности (ACL) 1
- 5000 – 32,000 2
- Туннели GRE
- 1024
