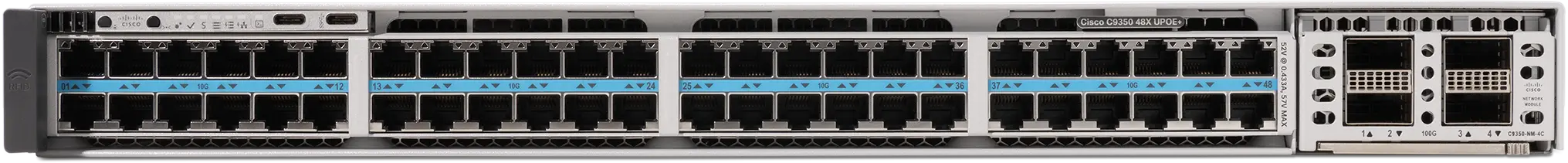

Коммутатор Cisco C9350-48HX, 48 портов доступа, Multigigabit до 10G, StackWise-1.6T, UPOE+ до 90 Вт на порт
Основное описание о коммутаторе Cisco C9350-48HX
Cisco C9350-48HX — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: 48 портов доступа, Multigigabit до 10G, StackWise-1.6T, UPOE+ до 90 Вт на порт, Cisco Silicon One. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Cisco C9350. Подбор конфигурации начинают с требований к подключению и размещению. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. Параметр «минимальное число блоков питания»: 1. Параметр «количество поддерживаемых блоков питания»: 3.
Функциональные возможности и принцип работы
Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Медное подключение используют для коротких трасс с подходящим кабелем. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Отказоустойчивость зависит от всей схемы соединений, а не только от одного устройства.
Технические особенности
- Модель: C9350-48HX
- Тип устройства: Коммутатор
- Особенность исполнения 1: 48 портов доступа
- Особенность исполнения 2: Multigigabit до 10G
- Особенность исполнения 3: StackWise-1.6T
- Особенность исполнения 4: UPOE+ до 90 Вт на порт
- Особенность исполнения 5: Cisco Silicon One
- Минимальное число блоков питания: 1
- Количество поддерживаемых блоков питания: 3
- Размеры корпуса без блоков питания: 4.4 x 44.5 x 47.2 cm 1.73 x 17.5 x 18.6 in
- Размеры с БП 500/850 Вт: 4.4 x 44.5 x 51 cm 1.73 x 17.5 x 20 in
- Размеры с БП 1600 Вт: 4.4 x 44.5 x 51 cm 1.73 x 17.5 x 20 in
- Температура хранения: -40° to 75°C (40° to 167°F)
- Основной блок питания: PWR-C2-1600WAC
- Вариант блока питания: Стандартный
- Доступная мощность PoE: PWR-C2-1600WAC; Стандартный: 1150W
- Бюджет PoE с дополнительным БП 500W (второй/третий БП): PWR-C2-1600WAC; Стандартный: 1650W; PWR-C2-1600WAC; Стандартный: 2150/ 2500/ 3250W
- Бюджет PoE с дополнительным БП 850W (второй/третий БП): PWR-C2-1600WAC; Стандартный: 2000W; PWR-C2-1600WAC; Стандартный: 2500/ 2850/ 3600W
- Бюджет PoE с дополнительным БП 1600W (второй/третий БП): PWR-C2-1600WAC; Стандартный: 2750W; PWR-C2-1600WAC; Стандартный: 3250/ 3600/ 4320W
Применение
Cisco C9350-48HX рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. При переносе оборудования сохраняют сведения о каждом подключении. План портов помогает связать номер разъёма с конкретной линией и её назначением. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Число пользователей и подключаемых узлов учитывают при расчёте ёмкости. Подбор для новой инфраструктуры начинают с требований приложений. Пилотная установка помогает проверить поведение оборудования с реальными приложениями.
Преимущества Cisco C9350-48HX
При подборе Циско C9350-48HX оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 48 портов доступа. При расчёте узла также учитывают multigigabit до 10g. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью.
Совместимость и подбор
При подборе компонентов используют указанные для платформы артикулы PWR-C2-1600WAC, PWR-C2-500WAC, PWR-C2-850WAC, C9350-NIM-2C; состав питания и расширения согласуют с выбранным исполнением. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Полезную полосу оценивают по одновременно работающим источникам данных. Дополнительные лицензии выбирают по требуемому сценарию, а не только по названию серии. Рабочую версию ПО согласуют с подключаемым оборудованием и выбранными функциями. Интерфейсную совместимость проверяют по разъёму, скорости и поддерживаемому режиму.
Конструкция и технические особенности C9350-48HX
Оборудование закрепляют на несущей поверхности, рассчитанной на его массу. Положение устройства должно позволять подключить необходимые интерфейсы. Корпус и подключения должны оставаться доступными для осмотра. Защиту подключений от случайного воздействия предусматривают на уровне монтажного решения. Индикация помогает определить состояние соединений при первичной проверке. Размещение должно обеспечивать штатный отвод тепла.
Монтаж и эксплуатация
Перед запуском проверяют целостность кабелей и надёжность креплений. Перед расширением проверяют текущую загрузку питания и интерфейсов. Обновление программного обеспечения планируют в согласованное окно обслуживания. После включения сверяют состояние индикаторов и доступность управления. Кабели маркируют на обоих концах для удобства последующей диагностики. Пространство вокруг корпуса оставляют согласно требованиям к охлаждению.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco C9350-24HX: 24 порта доступа; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco C9350-48HM: PoE; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. При одинаковой полосе могут отличаться типы разъёмов и возможности расширения. Выбор модели должен соответствовать задаче, а не только максимальным паспортным значениям. Стоимость проекта зависит от всего комплекта, включая необходимые лицензии. Количество портов оценивают вместе с их скоростью и типом.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Количество отсеков для блоков питания
- 3
- Модель
- C9350-48HX
- Оперативная память DRAM
- 16 GB
- Производитель
- Cisco
- Рабочая температура
- -5 градус 45° C (23 градус 113° F) до 6000 ft (о приблизительном 1.83 км) -5 градус 40°C (23 градус 104°F) до 10,000 ft (о приблизительном 3.05 км) Минимальная температура окружающей среды для холодного старта 0°C (32°F)
- Температура хранения
- -40° до 75°C (40° до 167°F)
- Тип устройства
- Коммутатор
- Флеш-память
- 18 GB
- BGP EVPN
- iOS XE: выпуск 26.1.1
- CAB-SPWR-100CM=
- Cisco Catalyst StackPower кабель 100 см запасной
- CAB-SPWR-35CM=
- Cisco Catalyst StackPower кабель 35 см запасной
- Cisco StackWise 1.6T
- Поддерживается
- FEP
- 1600W
- Flexible NetFlow (FNF)
- Поддерживается
- IP LPM маршруты 1
- 192,000
- IP-маршрутизация
- Поддерживается
- Jumbo-кадры
- 9216
- MAC-адреса
- 64,000
- PBR/NAT
- 4000
- STACK-T1A-1M=
- Cisco StackWise-1.6T 1 м запасной кабель
- STACK-T1A-3M=
- Cisco StackWise-1.6T 3 м запасной кабель
- STACK-T1A-50CM=
- Cisco StackWise-1.6T 50 см запасной кабель
- StackPower+
- Поддерживается
- Активные VLAN
- До 4000
- Артикул модуля восходящей связи
- N\A; C9350-NIM-2C; C9350-NIM-8Y; C9350-NIM-4C
- Безопасность и сертификация
- Соответствие требованиям EMC и EMI
- Бюджет PoE с дополнительным БП 1600W (второй/третий БП)
- PWR-C2-1600WAC; Стандартный: 2750W; PWR-C2-1600WAC; Стандартный: 3250/ 3600/ 4320W
- Бюджет PoE с дополнительным БП 500W (второй/третий БП)
- PWR-C2-1600WAC; Стандартный: 1650W; PWR-C2-1600WAC; Стандартный: 2150/ 2500/ 3250W
- Бюджет PoE с дополнительным БП 850W (второй/третий БП)
- PWR-C2-1600WAC; Стандартный: 2000W; PWR-C2-1600WAC; Стандартный: 2500/ 2850/ 3600W
- Вариант блока питания
- Стандартный
- Виртуальные интерфейсы коммутатора (SVI)
- До 4000
- Виртуальные порты STP (порт × VLAN) для MST
- 100,000
- Виртуальные порты STP (порт × VLAN) для PVST
- 16,000
- Внеполосное управление
- Поддерживается
- Входные параметры
- 115V
- Входные разъёмы блоков питания
- AC IEC 60320 C16
- Группы безопасности и объектов
- 24,000
- Доступная мощность PoE
- PWR-C2-1600WAC; Стандартный: 1150W
- Ёмкость SSD
- До 240 GB
- Записи NetFlow (IPv4/IPv6)
- До 64,000/32,000
- Идентификаторы VLAN
- 4094
- Измеренная входная мощность P(W)
- 190.5; 218.1; 218.7; 219.4; 221.4; 204.5; 258.3; 260.2; 261.7; 265.6; 428.7; 623.4; 940.0; 1025.5; 205.1; 232.5; 233.9; 235.4; 239.3; 226.4; 279.8; 282.4; 285; 291.1; 447.3; 641.4; 951.9; 1039.2; 205.3; 233.5; 234.8; 237.7; 231.3; 284.6; 286.9; 289.1; 294.8; 453.8; 648.0; 964.9; 1046.8; 216.5; 245.3; 246.7; 248.2; 251.7; 248.3; 294.5; 297.4; 300.4; 307.6; 467.8; 662.1; 984.7; 1063.8
- Ключевая характеристика 1
- 48 портов доступа
- Ключевая характеристика 2
- многоногий до 10G
- Ключевая характеристика 3
- StackWise-1.6T
- Ключевая характеристика 4
- UPOE+ до 90 Вт на порт
- Ключевая характеристика 5
- Cisco Silicon One
- Количество записей NetFlow 1
- 32,000 проникновение, 32,000 выход
- Количество записей отслеживания IGMP/MLD
- До 8000/4000
- Количество записей протокола обнаружения соседей (NDP)
- До 32,000
- Количество записей протокола разрешения адресов (ARP)
- До 64,000
- Количество отсеков для вентиляторных модулей
- 3
- Количество поддерживаемых блоков питания
- 3
- Количество правил ACL безопасности (IPv4/IPv6) 1
- До 5000/2500
- Количество правил QoS ACL (IPv4/IPv6)
- До 2000/1000
- Количество экземпляров PVST
- До 1000
- Коммутационная ёмкость со стеком
- 3360G
- Коммутационные ASIC
- 1 или 2x A100/L
- Коммутация L2
- Поддерживается
- Корпоративная безопасность
- Поддерживается
- Максимальная пропускная способность шасси
- 1.3 Тбит/с для ASIC
- Маршрутизация IPv6
- Поддерживается
- Маршрутизация многоадресного трафика IP
- Поддерживается
- Маршрутизация многоадресного трафика IPv6
- Поддерживается
- Маршруты к IP-узлам 1
- 64,000
- Маршруты многоадресной передачи IP 1
- 8000
- Минимальная версия ПО
- IOS XE Release 17.18.1: C9350-24T C9350-48T C9350-24P C9350-48P C9350-24U C9350-48U C9350-48HX C9350-48TX; IOS XE Release 26.1.1a C9350-24HX C9350-48HXN; IOS XE Release 26.1.2 C9350-24S C9350-48S; IOS XE Release 26.2.1 C9350-48HM C9350-48HXG C9350-12Y C9350-24Y
- Минимальное число блоков питания
- 1
- Многоадресные маршруты
- До 8000/4000
- Общее количество IPv6 маршрутов
- До 96,000
- Общее количество MAC-адресов
- До 64,000
- Общее количество маршрутов IPv4
- До 192,000
- Основной блок питания
- PWR-C2-1600WAC
- Относительная влажность при эксплуатации и хранении, без конденсации
- 10% – 95%, без конденсации
- Отслеживание IGMP/MLD 1
- 8000
- Пакетный буфер
- До 36 MB (18 MB за ASIC)
- Память для приложений
- 8 GB
- Порты AppGig для размещения приложений
- 2 x 1/10G
- Постквантовая криптография (PQC)
- iOS XE Версия 26.2.1
- Программируемость
- Поддерживается
- Программно определяемый доступ (SD-Access)
- Поддерживается
- Пропускная способность ASIC
- До 1.3 Тбит/с (500G Переключение трафика + 800G стек
- Пропускная способность коммутации
- 1760G
- Процессоры для приложений
- 4 vCPU
- Размеры корпуса без блоков питания
- 4.4 x 44.5 x 47.2 cm 1.73 x 17.5 x 18.6 in
- Размеры с БП 1600 Вт
- 4.4 x 44.5 x 51 cm 1.73 x 17.5 x 20 in
- Размеры с БП 500/850 Вт
- 4.4 x 44.5 x 51 cm 1.73 x 17.5 x 20 in
- Системная пропускная способность
- До 500G
- Скорость пересылки
- До 3 млрд пакетов/с (1.5 млрд пакетов/с за ASIC)
- Скорость пересылки (млн пакетов/с)
- 1309.44
- Скорость пересылки со стеком (млн пакетов/с)
- 2499.84
- Списки контроля доступа QoS (ACL) 1
- 1000
- Списки контроля доступа безопасности (ACL) 1
- 5000 – 32,000 2
- Туннели GRE
- 1024
