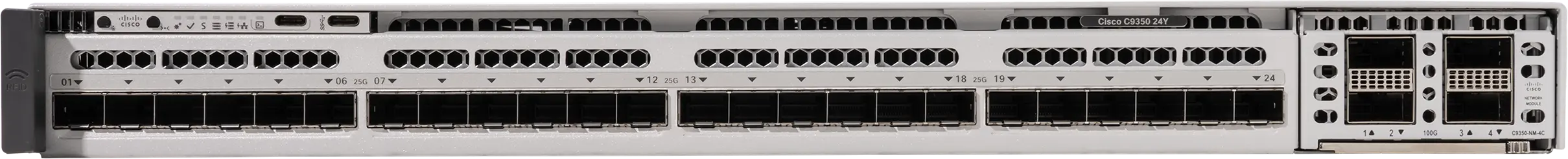

Коммутатор Cisco C9350-24Y, 24 порта доступа, SFP28 1/10/25G, StackWise-1.6T, модульные uplink
Основное описание о коммутаторе Cisco C9350-24Y
Cisco C9350-24Y — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: 24 порта доступа, SFP28 1/10/25G, StackWise-1.6T, модульные uplink, Cisco Silicon One. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Cisco C9350. Подбор конфигурации начинают с требований к подключению и размещению. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Скорость порта и скорость соседнего оборудования согласуют до включения линии. При переносе оборудования сохраняют сведения о каждом подключении. Параметр «минимальное число блоков питания»: 1. Параметр «количество поддерживаемых блоков питания»: 3.
Функциональные возможности и принцип работы
Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. План портов помогает связать номер разъёма с конкретной линией и её назначением. Избыточное количество переходников усложняет диагностику физической линии. Полезную полосу оценивают по одновременно работающим источникам данных.
Технические особенности
- Модель: C9350-24Y
- Тип устройства: Коммутатор
- Особенность исполнения 1: 24 порта доступа
- Особенность исполнения 2: SFP28 1/10/25G
- Особенность исполнения 3: StackWise-1.6T
- Особенность исполнения 4: модульные uplink
- Особенность исполнения 5: Cisco Silicon One
- Минимальное число блоков питания: 1
- Количество поддерживаемых блоков питания: 3
- Размеры корпуса без блоков питания: 4.4 x 44.5 x 41.9 cm 1.73 x 17.5 x 16.5 in
- Размеры с БП 500/850 Вт: 4.4 x 44.5 x 45.6 cm 1.73 x 17.5 x 17.9 in
- Размеры с БП 1600 Вт: 4.4 x 44.5 x 53.6 cm 1.73 x 17.5 x 21.1 in
- Температура хранения: -40° to 75°C (40° to 167°F)
- Основной блок питания: PWR-C2-500WAC
- Вариант блока питания: Стандартный
- Доступная мощность PoE: PWR-C2-500WAC; Стандартный: Без PoE
- Бюджет PoE с дополнительным БП 500W (второй/третий БП): PWR-C2-500WAC; Стандартный: -
- Бюджет PoE с дополнительным БП 850W (второй/третий БП): PWR-C2-500WAC; Стандартный: -
- Бюджет PoE с дополнительным БП 1600W (второй/третий БП): PWR-C2-500WAC; Стандартный: -
Применение
Cisco C9350-24Y рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. Резервный путь проектируют отдельно от обычной рабочей линии. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. Требования к непрерывной работе учитывают при проектировании резервирования. Временную тестовую установку отделяют от производственного сегмента. Пиковую нагрузку оценивают отдельно от среднего потребления ресурсов.
Преимущества Cisco C9350-24Y
При подборе Циско C9350-24Y оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 24 порта доступа. При расчёте узла также учитывают sfp28 1/10/25g. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке.
Совместимость и подбор
При подборе компонентов используют указанные для платформы артикулы PWR-C2-500WAC, PWR-C2-850WAC, PWR-C2-1600WAC, C9350-NIM-2C; состав питания и расширения согласуют с выбранным исполнением. Медное подключение используют для коротких трасс с подходящим кабелем. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Параметры кабелей и адаптеров согласуют с условиями конкретной установки. При замене узла сверяют подключаемые линии до отключения действующего оборудования. Одно название семейства не гарантирует совместимость всех его исполнений.
Конструкция и технические особенности C9350-24Y
Сервисный доступ к подключению сохраняют после окончательной установки. Расположение кабелей должно сохранять возможность чтения маркировки портов. Выбранное исполнение сверяют с механическими ограничениями объекта. Путь отвода тепла сохраняют свободным при размещении рядом с другими устройствами. Размещение должно обеспечивать штатный отвод тепла. Индикация помогает определить состояние соединений при первичной проверке.
Монтаж и эксплуатация
Учётная запись управления должна соответствовать принятой политике доступа. Перед расширением проверяют текущую загрузку питания и интерфейсов. Перед запуском проверяют целостность кабелей и надёжность креплений. После переноса устройства повторно проверяют все физические соединения. Эксплуатационная документация должна содержать расположение и назначение устройства. Проверку питания проводят вместе с резервным сценарием площадки.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco C9350-12Y: 12 портов доступа; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco C9350-24P: PoE; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Максимальную производительность сравнивают при одинаковых условиях измерения. Решение принимают после проверки подключений, питания и рабочего программного окружения. При миграции учитывают совместимость с уже установленной инфраструктурой. Версию ПО и лицензирование сравнивают вместе с аппаратной частью.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Количество отсеков для блоков питания
- 3
- Модель
- C9350-24Y
- Оперативная память DRAM
- 16 GB
- Производитель
- Cisco
- Рабочая температура
- -5 градус 45° C (23 градус 113° F) до 6000 ft (о приблизительном 1.83 км) -5 градус 40°C (23 градус 104°F) до 10,000 ft (о приблизительном 3.05 км) Минимальная температура окружающей среды для холодного старта 0°C (32°F)
- Температура хранения
- -40° до 75°C (40° до 167°F)
- Тип устройства
- Коммутатор
- Флеш-память
- 18 GB
- BGP EVPN
- iOS XE: выпуск 26.1.1
- CAB-SPWR-100CM=
- Cisco Catalyst StackPower кабель 100 см запасной
- CAB-SPWR-35CM=
- Cisco Catalyst StackPower кабель 35 см запасной
- Cisco StackWise 1.6T
- Поддерживается
- Flexible NetFlow (FNF)
- Поддерживается
- IP LPM маршруты 1
- 192,000
- IP-маршрутизация
- Поддерживается
- Jumbo-кадры
- 9216
- MAC-адреса
- 64,000
- PBR/NAT
- 4000
- STACK-T1A-1M=
- Cisco StackWise-1.6T 1 м запасной кабель
- STACK-T1A-3M=
- Cisco StackWise-1.6T 3 м запасной кабель
- STACK-T1A-50CM=
- Cisco StackWise-1.6T 50 см запасной кабель
- StackPower+
- Поддерживается
- Активные VLAN
- До 4000
- Безопасность и сертификация
- Соответствие требованиям EMC и EMI
- Бюджет PoE с дополнительным БП 1600W (второй/третий БП)
- PWR-C2-500WAC; Стандартный: -
- Бюджет PoE с дополнительным БП 500W (второй/третий БП)
- PWR-C2-500WAC; Стандартный: -
- Бюджет PoE с дополнительным БП 850W (второй/третий БП)
- PWR-C2-500WAC; Стандартный: -
- Вариант блока питания
- Стандартный
- Виртуальные интерфейсы коммутатора (SVI)
- До 4000
- Виртуальные порты STP (порт × VLAN) для MST
- 100,000
- Виртуальные порты STP (порт × VLAN) для PVST
- 16,000
- Внеполосное управление
- Поддерживается
- Входные разъёмы блоков питания
- AC IEC 60320 C16
- Группы безопасности и объектов
- 24,000
- Доступная мощность PoE
- PWR-C2-500WAC; Стандартный: Без PoE
- Ёмкость SSD
- До 240 GB
- Записи NetFlow (IPv4/IPv6)
- До 64,000/32,000
- Идентификаторы VLAN
- 4094
- Ключевая характеристика 1
- 24 порта доступа
- Ключевая характеристика 2
- SFP28 1/10/25G
- Ключевая характеристика 3
- StackWise-1.6T
- Ключевая характеристика 4
- модульные подтягивать
- Ключевая характеристика 5
- Cisco Silicon One
- Количество записей NetFlow 1
- 32,000 проникновение, 32,000 выход
- Количество записей отслеживания IGMP/MLD
- До 8000/4000
- Количество записей протокола обнаружения соседей (NDP)
- До 32,000
- Количество записей протокола разрешения адресов (ARP)
- До 64,000
- Количество отсеков для вентиляторных модулей
- 3
- Количество поддерживаемых блоков питания
- 3
- Количество правил ACL безопасности (IPv4/IPv6) 1
- До 5000/2500
- Количество правил QoS ACL (IPv4/IPv6)
- До 2000/1000
- Количество экземпляров PVST
- До 1000
- Коммутационная ёмкость со стеком
- 3600G
- Коммутационные ASIC
- 1 или 2x A100/L
- Коммутация L2
- Поддерживается
- Корпоративная безопасность
- Поддерживается
- Максимальная пропускная способность шасси
- 1.3 Тбит/с для ASIC
- Маршрутизация IPv6
- Поддерживается
- Маршрутизация многоадресного трафика IP
- Поддерживается
- Маршрутизация многоадресного трафика IPv6
- Поддерживается
- Маршруты к IP-узлам 1
- 64,000
- Маршруты многоадресной передачи IP 1
- 8000
- Минимальная версия ПО
- IOS XE Release 17.18.1: C9350-24T C9350-48T C9350-24P C9350-48P C9350-24U C9350-48U C9350-48HX C9350-48TX; IOS XE Release 26.1.1a C9350-24HX C9350-48HXN; IOS XE Release 26.1.2 C9350-24S C9350-48S; IOS XE Release 26.2.1 C9350-48HM C9350-48HXG C9350-12Y C9350-24Y
- Минимальное число блоков питания
- 1
- Многоадресные маршруты
- До 8000/4000
- Общее количество IPv6 маршрутов
- До 96,000
- Общее количество MAC-адресов
- До 64,000
- Общее количество маршрутов IPv4
- До 192,000
- Основной блок питания
- PWR-C2-500WAC
- Относительная влажность при эксплуатации и хранении, без конденсации
- 10% – 95%, без конденсации
- Отслеживание IGMP/MLD 1
- 8000
- Пакетный буфер
- До 36 MB (18 MB за ASIC)
- Память для приложений
- 8 GB
- Порты AppGig для размещения приложений
- 2 x 1/10G
- Постквантовая криптография (PQC)
- iOS XE Версия 26.2.1
- Программируемость
- Поддерживается
- Программно определяемый доступ (SD-Access)
- Поддерживается
- Пропускная способность ASIC
- До 1.3 Тбит/с (500G Переключение трафика + 800G стек
- Пропускная способность коммутации
- 2000G
- Процессоры для приложений
- 4 vCPU
- Размеры корпуса без блоков питания
- 4.4 x 44.5 x 41.9 cm 1.73 x 17.5 x 16.5 in
- Размеры с БП 1600 Вт
- 4.4 x 44.5 x 53.6 cm 1.73 x 17.5 x 21.1 in
- Размеры с БП 500/850 Вт
- 4.4 x 44.5 x 45.6 cm 1.73 x 17.5 x 17.9 in
- Системная пропускная способность
- До 500G
- Скорость пересылки
- До 3 млрд пакетов/с (1.5 млрд пакетов/с за ASIC)
- Скорость пересылки (млн пакетов/с)
- 1488
- Скорость пересылки со стеком (млн пакетов/с)
- 2678.4
- Списки контроля доступа QoS (ACL) 1
- 1000
- Списки контроля доступа безопасности (ACL) 1
- 5000 – 32,000 2
- Туннели GRE
- 1024
