Маршрутизатор Cisco NCS-57C1-48Q6-SYS, 32xSFP28 (1/10/25G) 16xSFP56 (1/10/25/50G) 4xQSFP-DD (400G/4x100G/2x100G) + 2xQSFP-DD (4x100G/2x100G) 1G auto-negotiation is not supported, Ethernet, IP-маршрутизация, операторская сеть

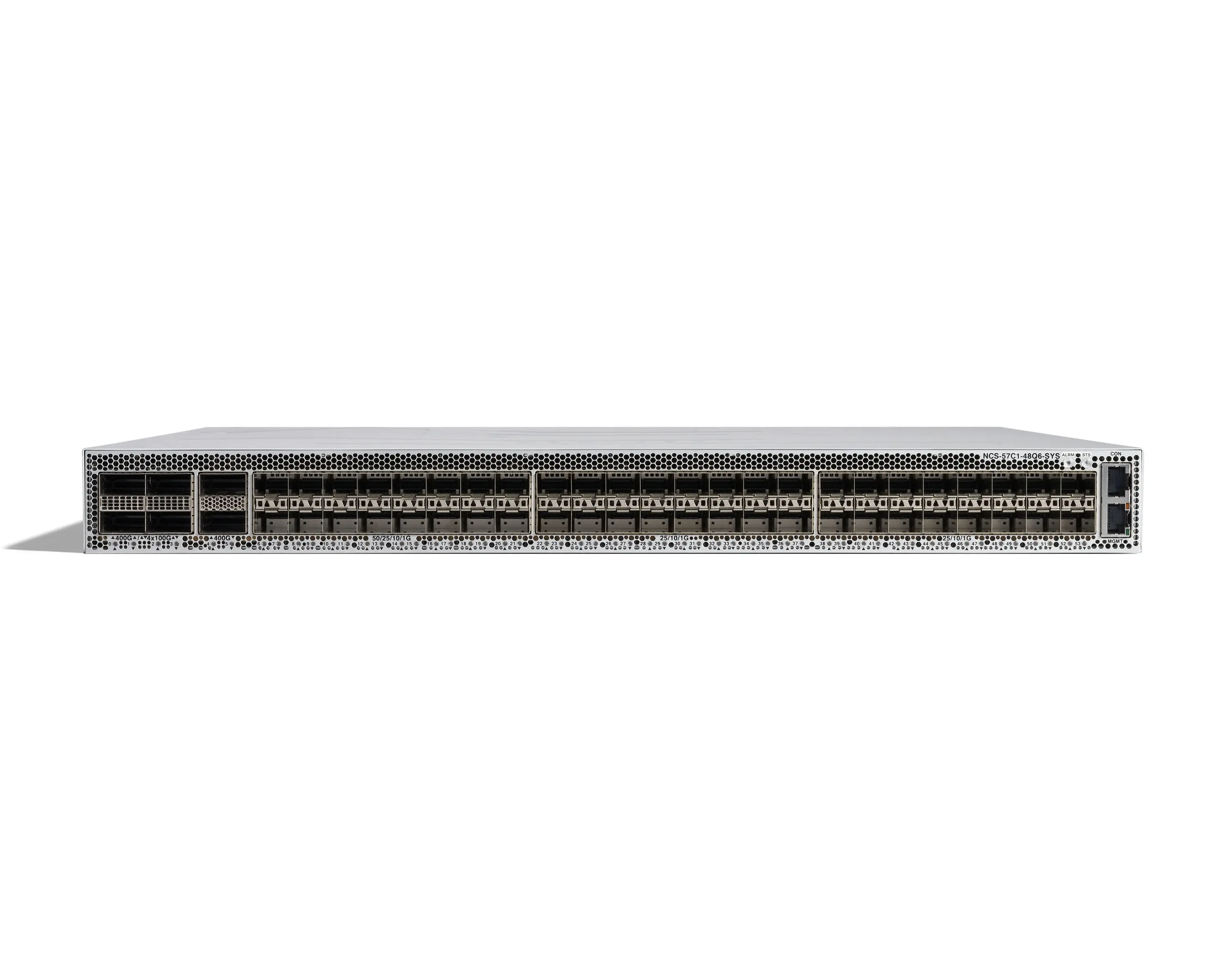

Основное описание о маршрутизаторе Cisco NCS-57C1-48Q6-SYS
Cisco NCS-57C1-48Q6-SYS — маршрутизатор для соединения IP-сетей и передачи трафика между площадками. Основные особенности исполнения: 32xSFP28 (1/10/25G) 16xSFP56 (1/10/25/50G) 4xQSFP-DD (400G/4x100G/2x100G) + 2xQSFP-DD (4x100G/2x100G) 1G auto-negotiation is not supported, Ethernet, IP-маршрутизация, операторская сеть, управляемая платформа. Устройство состоит из интерфейсов передачи данных, процессоров обработки пакетов и элементов питания. Модель относится к семейству NCS 5700. Подбор конфигурации начинают с требований к подключению и размещению. Для внешней линии важны не только скорость, но и стабильность соединения. Изменения политики передачи сначала проверяют на ограниченном сегменте. Размер пакета влияет на результаты измерения скорости пересылки. Пограничное размещение предполагает контроль доступа из внешней сети. Параметр «порты управления»: Provide easy access to system console. Параметр «резервирование»: Redundant fan tray Redundant AC or DC power supply.
Функциональные возможности и принцип работы
Разделение локальных и внешних подключений позволяет встроить устройство в пограничный узел. Рабочий набор сетевых функций определяет нагрузку на обработку пакетов. Маршрутизация направляет IP-пакеты к следующему узлу в соответствии с таблицей маршрутов. Маршрутизатор связывает IP-сети и выбирает следующий узел для доставки пакета. Сетевой проект должен учитывать трафик голосовой связи и резервного копирования. Адреса интерфейсов и назначение линий сохраняют в эксплуатационной документации.
Технические особенности
- Модель: NCS-57C1-48Q6-SYS
- Тип устройства: Маршрутизатор
- Особенность исполнения 1: 32xSFP28 (1/10/25G) 16xSFP56 (1/10/25/50G) 4xQSFP-DD (400G/4x100G/2x100G) + 2xQSFP-DD (4x100G/2x100G) 1G auto-negotiation is not supported
- Особенность исполнения 2: Ethernet
- Особенность исполнения 3: IP-маршрутизация
- Особенность исполнения 4: операторская сеть
- Особенность исполнения 5: управляемая платформа
- Порты управления: Provide easy access to system console
- Резервирование: Redundant fan tray Redundant AC or DC power supply
- Шасси product ID: NCS-57C1-48Q6-SYS – Flexible Consumption Model (FCM) NCS-57C1-48Q6D-S – Perpetual
- Производительность: До 2.4 Тбит/с/1 BPPS of system throughput
- Многоадресная передача: IPv4, IPv6; PIM-SM, PIM-SSM; IGMPv3, MLDv2; PIM-ECMP; mLDP; P2MP-TE; Tree-SID
- Рабочая влажность: Normal: 5% RH to 85% RH Short term: 5% to 95% RH Should not exceed 0.026 kg water/kg of dry air
- Накопитель (relative) humidity: 5% to 95% at 40C per NEBS GR-63-Core
- Высота эксплуатации: 0 to 9842 ft (0 to 3000 m)
- Электропитание inputs: Worldwide ranging AC: 90-264V; 50-60 Hz Worldwide ranging DC: -40V to -72V; Power ON at 40C
- Соответствие нормативам: Products should comply with CE Markings according to directives 2014/30/EU and 2014/35/EU.
- Описание модели: NCS57C1 Fixed HW Flexible Consumption Need Smart Lic
Применение
Cisco NCS-57C1-48Q6-SYS рассматривают для соединения IP-сетей и передачи трафика между площадками. Смена активного маршрута должна соответствовать принятой схеме отказоустойчивости. Пропускную способность оценивают с теми функциями обработки, которые будут включены в проекте. При росте числа подключений учитывают объём таблиц и нагрузку на обработку пакетов. Масштабирование планируют по реальным ограничениям выбранной платформы. Оборудование выбирают для узла с определённой нагрузкой и условиями размещения. Временную тестовую установку отделяют от производственного сегмента.
Преимущества Cisco NCS-57C1-48Q6-SYS
При подборе Циско NCS-57C1-48Q6-SYS оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 32xSFP28 (1/10/25G) 16xSFP56 (1/10/25/50G) 4xQSFP-DD (400G/4x100G/2x100G) + 2xQSFP-DD (4x100G/2x100G) 1G auto-negotiation is not supported. При расчёте узла также учитывают ethernet. Требования корпоративных приложений задают допустимую задержку и потери. Рабочую конфигурацию сохраняют после подтверждения связности. Сервис управления должен оставаться доступным по предусмотренному административному пути.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Для удалённого объекта продумывают способ доступа при отказе основного канала. Доступ к интерфейсу управления ограничивают доверенными адресами. Резервные элементы согласуют с той же конфигурацией, что и основные. Версии программных компонентов должны соответствовать принятой архитектуре. Опциональные компоненты заказывают только после проверки поддержки выбранным исполнением.
Конструкция и технические особенности NCS-57C1-48Q6-SYS
Сведения о габаритах используют для подготовки схемы размещения. Конструкция корпуса задаёт допустимый вариант размещения устройства. Размещение должно обеспечивать штатный отвод тепла. Массу учитывают при выборе крепления и способа установки. Размещение разъёмов учитывают при прокладке кабельных трасс. Оборудование закрепляют на несущей поверхности, рассчитанной на его массу.
Монтаж и эксплуатация
Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы. Монтаж выполняют с соблюдением требований электробезопасности объекта. Кабели маркируют на обоих концах для удобства последующей диагностики. Место установки должно обеспечивать доступ к кабелям и обслуживаемым элементам. Питающую линию рассчитывают с учётом потребления выбранной конфигурации. Изменения конфигурации документируют вместе с причиной их внесения.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco NCS-57B1-5DSE-SYS: Cisco IOS XR; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco NCS-57B1-6D24-SYS: Cisco IOS XR; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Стоимость проекта зависит от всего комплекта, включая необходимые лицензии. При одинаковой полосе могут отличаться типы разъёмов и возможности расширения. Условия эксплуатации проверяют для каждого рассматриваемого исполнения. Более крупная платформа оправдана, когда требуются дополнительные подключения или ресурсы.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- UL 62368-1 Третье издание CAN/CSA-C22.2 No. 62368-1 Третье издание EN 60950-1 Второе издание IEC 60950-1 Второе издание IEC 62368-1: 2018 Третье издание EN 62368-1: 2020 Третье издание AS/NZS 62368.1
- Интерфейс
- 1/10/25/100/200/400G QSFP DD Поддержка Gigabit Ethernet
- Модель
- NCS-57C1-48Q6-SYS
- Относительная влажность при хранении
- От 5% до 95% при 40 С на NEBS GR-63-Core
- Порты управления
- Обеспечить легкий доступ к системной консоли
- Потребляемая мощность
- Ультранизкая мощность на гигабитный Ethernet; Типичный: 340 Вт при 25 ° C (77 ° F) без оптики Максимальный: 488 Вт при 40 ° C (104 ° F) без оптики
- Производитель
- Cisco
- Производительность
- До 2.4 Тбит/с/1 BPPS пропускная способность системы
- Рабочая влажность
- Нормальный: 5% RH до 85% RH Краткосрочный: 5% до 95% RH не должен превышать 0.026 кг воды / кг сухого воздуха
- Резервирование
- Отказ от вентилятора Отказ от источника питания переменного или постоянного тока
- Температура при хранении
- -40-158°F (-40-70°C)
- Тип устройства
- Маршрутизатор
- Управление
- MIB, XML, JSON, GPB и SNMP; MPLS Operations, Administration, и Maintenance (OAM) (Label Switched Path [LSP] ping, LSP traceroute) (недоступная ссылка — история).; Ethernet OAM
- Физические характеристики
- Высота: 1RU 1.72 в. (4.30 см) Ширина: 17.3 в. (43.9 см) Глубина: 19.7 в. (50.0 см) Вес: 29.05 фунта (13.18 кг), включая вентиляторы и ПГУ
- MACsec шифрование
- IEEE 802.1AE Стандартный слой 2 hop-by-hop шифрование, обеспечивающее конфиденциальность и целостность данных для независимых протоколов доступа к медиа; 3 из 6 QSFP DD порты (в фиксированном виде) порты 0, 2,4)
- Multiprotocol Label Switching (MPLS)
- Переключение этикеток; Протокол распространения этикеток (LDP); MPLS Traffic Engineering; Ethernet через MPLS (EoMPLS)
- RoHS
- Продукт соответствует действующим материальным ограничениям Директивы 2011/65/ЕС об ограничении использования некоторых опасных веществ в электрическом и электронном оборудовании (RoHS) и всем ее поправкам.
- Автоматизация
- Zero-Touch Provisioning (ZTP), iPXE; Управление конфигурацией; Протокол сетевой конфигурации (модель NETCONG/YANG)
- Ведущий в отрасли, оператор класса Cisco IOS XR Программное обеспечение Capabilities
- Видимость и телеметрия; Интерфейс "машина-машина"; Прикладной хостинг; Гибкая платформа и упаковка; модульность; автоматизация
- Внешний USB порт
- Помогает упростить управление изображениями и файлами
- Воздушный поток
- Спереди назад
- Высота эксплуатации
- От 0 до 9842 футов (от 0 до 3000 м)
- Защита
- Обеспечивает комплексные функции сетевой безопасности, включая ACL.; защита контрольных самолетов; Управление самолетами защиты; аутентификации маршрутизации; Аутентификация, авторизация и учет (AAA) и контроллер доступа терминала Access-Control System Plus (TACACS +); Протокол Secure Shell (SSH); Простой протокол управления сетью (SNMP) v3; Поддержка языка политики маршрутов (RPL); 2-й уровень входных ACL; 3-й уровень входных ACL
- Ключевая характеристика 1
- 32xSFP28 (1/10/25G) 16xSFP56 (1/10/25/50G) 4xQSFP-DD (400G/4x100G/2x100G) + 2xQSFP-DD (4x100G/2x100G) Автопереговоры 1G не поддерживаются
- Ключевая характеристика 2
- Ethernet
- Ключевая характеристика 3
- IP-маршрутизация
- Ключевая характеристика 4
- операторская сеть
- Ключевая характеристика 5
- управляемая платформа
- Конфигурация портов
- 32xSFP28 (1/10/25G) 16xSFP56 (1/10/25/50G) 4xQSFP-DD (400G/4x100G/2x100G) + 2xQSFP-DD (4x100G/2x100G) Автопереговоры 1G не поддерживаются
- Многоадресная передача
- IPv4, IPv6; PIM-SM, PIM-SSM; IGMPv3, MLDv2; PIM-ECMP; mLDP; P2MP-TE; Древо-СИД
- Нормальная рабочая температура (на 1800 м)
- 0-40°C
- Описание модели
- NCS57C1 Fixed HW Flexible Consumption Need Smart Lic (Гибкое потребление HW)
- Питание и охлаждение особенности
- 2 с горячей заменой электроснабжения, обеспечивающего 1+1 избыточность 5 с горячей заменой Фонари, обеспечивающие n+1 резервируемый охлаждать
- Сегментная маршрутизация (SR)
- Транспорт на основе сегментной маршрутизации; Расширение ИГИЛ для сегментной маршрутизации; Расширения OSPF для сегментной маршрутизации; BGP выходит из пиринговой инженерии; Сегмент маршрутизации трафика (SR-TE); Сегментная топология маршрутизации Независимые альтернативы без петли (TI-LFA)
- Синхронизация времени
- Синхронизация; G.8265.1, G.8275.1, G.8275.2 G.8273.2 Поддержка класса C для всех порты кроме как в 1G Режим; G.8273.2 Поддержка класса B для всех порты
- Слой 2
- слой 2 коммутаторь порты; IEEE 802.1Q VLAN инкапсуляция/Q-in-Q инкапсуляция; IEEE 802.1ad; Cisco Сборная Ethernet технологиидо 64 порты за Ethernet Протокол контроля агрегации ссылок (Link Aggregation Control Protocol)LACP): IEEE 802.3ad; рамки Jumbo на всех порты (до 9216 байты; L2 - список контроля доступа (входной доступ)ACL); L2 AC-AC перекрестное соединение; Ethernet Точка потока ()EFP) и VLAN Протокол резервирования виртуальных маршрутизаторов (Virtual Router Redundancy Protocol)VRRP); Перевозчик Ethernet Услуги
- Слой 3
- IPv4 и IPv6 Уникаст; Слой 3 интерфейсы: физические и подинтерфейсы; протоколы маршрутизации: статические; Open Shortest Path First (OSPFv2), OSPFv3 Промежуточная система к промежуточной системе (Intermediate System)ISIS), ISISv6 и Border Gateway Protocol (BGP); 64-way Многолучевой траст (ECMPL3 Входящий и Исходящий (Вход и выход) IPv4 ACL и IPv6 ACL; двунаправленное обнаружение (BFD); Cisco Сборная Ethernet технологиидо 64 порты за Ethernet Протокол контроля агрегации ссылок (Link Aggregation Control Protocol)LACP): IEEE 802.3ad; Поддержка рамок Jumbo (до 9216 - протокол резервирования виртуального маршрутизатора (Virtual Router Redundancy Protocol)VRRP); Слой 3 Виртуальная частная сеть (L3VPN)
- Соответствие нормативам
- Товары должны соответствовать маркировке СЕ в соответствии с директивами 2014/30/EU и 2014/35/EU.
- Сроки портов
- Внутренний GNSS модуль приемника с GPS 1PPS в/вне, 10 MHz В/вне, ToD
- Стандарты построения сетевого оборудования (NEBS)
- Предназначен для встречи:; GR-63-CORE; GR-1089-CORE
- Твердотельный накопитель (SSD)
- Память для хранения изображения программного обеспечения, конфигурации, регистрации и восстановления
- Шасси продукт ID
- NCS-57C1-48Q6-SYS - Модель гибкого потребления (FCM) NCS-57C1-48Q6D-S - Вечная
- Шкала маршрута
- До 2M FIB ввод
- Электропитание входы
- Вагонный переменный ток: 90-264V; 50-60 Гц В мировом масштабе диапазон DC: -40V до -72V; Включено при 40 С
