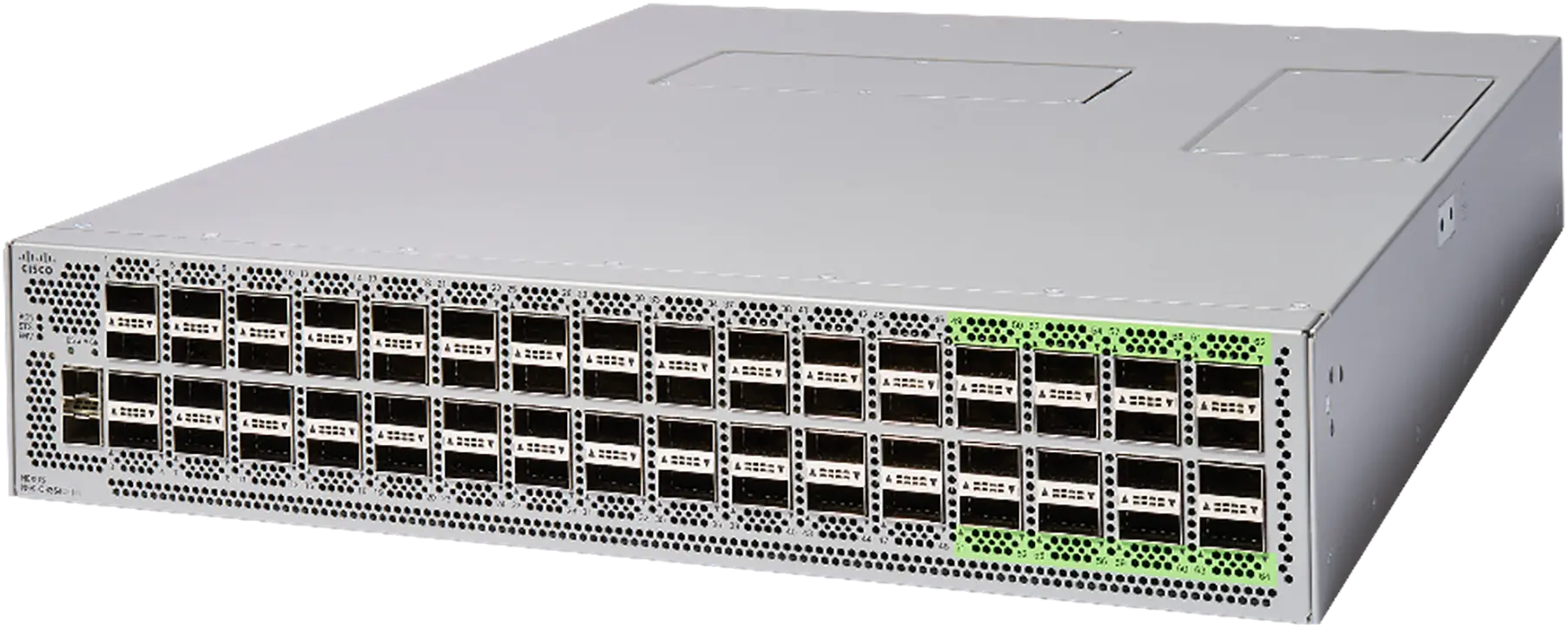

Коммутатор Cisco N9K-C9364C-H1, Ethernet, управляемая платформа, Cisco NX-OS, стоечное исполнение
Основное описание о коммутаторе Cisco N9K-C9364C-H1
Cisco N9K-C9364C-H1 — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: Ethernet, управляемая платформа, Cisco NX-OS, стоечное исполнение, сеть ЦОД. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Nexus / N9300 — новые фиксированные модели. Подбор конфигурации начинают с требований к подключению и размещению. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. План портов помогает связать номер разъёма с конкретной линией и её назначением. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. Параметр «описание модели»: Cisco N9300 64p 100G switch; Cisco N9300 64p 100G switch w/o power supply, fans. Параметр «соответствие нормативам»: Product complies with CE Markings according to directives 2014/30/EU and 2014/35/EU.
Функциональные возможности и принцип работы
Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. Количество разъёмов определяет, сколько соединений можно вывести непосредственно на это устройство. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях.
Технические особенности
- Модель: N9K-C9364C-H1
- Тип устройства: Коммутатор
- Особенность исполнения 1: Ethernet
- Особенность исполнения 2: управляемая платформа
- Особенность исполнения 3: Cisco NX-OS
- Особенность исполнения 4: стоечное исполнение
- Особенность исполнения 5: сеть ЦОД
- Описание модели: Cisco N9300 64p 100G switch; Cisco N9300 64p 100G switch w/o power supply, fans
- Соответствие нормативам: Product complies with CE Markings according to directives 2014/30/EU and 2014/35/EU
Применение
Cisco N9K-C9364C-H1 рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. Избыточное количество переходников усложняет диагностику физической линии. Задержка важна для голосового трафика и интерактивных приложений. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. Для филиала учитывают доступные линии связи и способы удалённого управления. Число пользователей и подключаемых узлов учитывают при расчёте ёмкости. При расширении действующей системы сохраняют её схему адресации и доступа.
Преимущества Cisco N9K-C9364C-H1
При подборе Циско N9K-C9364C-H1 оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — Ethernet. При расчёте узла также учитывают управляемая платформа. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Отказоустойчивость зависит от всей схемы соединений, а не только от одного устройства.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Медное подключение используют для коротких трасс с подходящим кабелем. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. Для удалённого объекта учитывают возможность обслуживания и доступа к управлению. Одно название семейства не гарантирует совместимость всех его исполнений. При замене узла сверяют подключаемые линии до отключения действующего оборудования.
Конструкция и технические особенности N9K-C9364C-H1
При плотном размещении учитывают нагрев соседних узлов. Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования. Разъёмы не должны воспринимать вес закреплённых кабельных жгутов. Конструкция корпуса задаёт допустимый вариант размещения устройства. Положение устройства должно позволять подключить необходимые интерфейсы. Физическое исполнение выбирают вместе со способом дальнейшего расширения.
Монтаж и эксплуатация
Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. Перед расширением проверяют текущую загрузку питания и интерфейсов. Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы. Монтаж выполняют с соблюдением требований электробезопасности объекта. Для удалённой площадки заранее организуют административный доступ. Изменения конфигурации документируют вместе с причиной их внесения.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco N9364E-SP2R-O: Ethernet; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco N9364E-SP2R-Q: Ethernet; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Резервирование и условия размещения включают в сравнительную спецификацию. Версию ПО и лицензирование сравнивают вместе с аппаратной частью. Максимальную производительность сравнивают при одинаковых условиях измерения. Сравнение выполняют при одинаковой задаче и сопоставимой конфигурации.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Аппаратные характеристики
- 64-порт 100G QSFP28 порты; Поддержка 4 x 10G и 4 x 25G - буфер на смерть: 40MB; Система память: 32GB Расширяемый до 64GB; SSD: 128GB; USB: 1 порт; RS-232 Серийная консоль порты: 1; Менеджмент порты: 2; CPU: 4 ядра
- Безопасность
- ANSI/UL 60950-1 2nd Издание и 62368-1 3rd Издание; CAN/CSA-C22.2 No. 60950-1 2nd издание и 62368-1 3rd издание; EN 62368-1 2nd Издание; IEC 62368-1 3rd Издание; AS/NZS 62368-1 3rd Издательство
- Максимальное количество VLAN
- ● 4096 **
- Модель
- N9K-C9364C-H1
- Производитель
- Cisco
- Тип устройства
- Коммутатор
- Cisco Nexus Dashboard
- Cisco Nexus Dashboard — это платформа, которая преобразует операции с центрами обработки данных и облачными сетями благодаря простоте, автоматизации и аналитике. Контроллер фабрики Cisco Nexus Dashboard Fabric Controller (NDFC), Cisco Nexus Dashboard Insights (NDI), Cisco Nexus Dashboard Orchestrator (NDO) и Cisco Nexus Dashboard Data Broker (NDDB) интегрированы в качестве сервисов в Cisco Nexus Dashboard. Cisco Nexus Dashboard поставляется со всеми лицензиями Cisco N9000. Контроллер оборудования Cisco Nexus Dashboard Fabric Controller требует лицензии Cisco Data Center Networking (DCN) Essentials, Cisco Nexus Dashboard Orchestrator требует лицензии Cisco DCN Advantage, а Cisco Nexus Dashboard Insights требует лицензии Cisco DCN Premier или дополнительной лицензии Cisco DCN Day-2 Ops.
- EMC: излучения *
- 47 CFR Часть 15 Класс А; Класс CISPR32 А; CNS 15936; EN 55032 Класс А; EN 61000-3-3; EN IEC 61000-3-11; EN IEC 61000-3-2; EN61000-3-12; ICES-003:Iss:7 Класс А; KS C 9832; VCCI-CISPR 32 Класс А
- NXA-PAC-1400W-PI / NXA-PAC-1400W-PE
- 2.64 lbs (1.2 kg)
- NXA-PDC-2KW-PI / NXA-PDC-2KW-PE
- 2.42 lbs (1.1 kg)
- NXASFAN-160CFM2PI
- 1.3 lbs (0.6 kg)
- RoHS
- Продукт RoHS-6 совместим с исключениями для шаров с лидированной решеткой (BGA) и свинцовых разъемов для пресс-подложки.
- Варианты сетевой архитектуры
- Cisco Поддержка коммутаторов серии N9000 Cisco Прикладная центростроительная инфраструктура Cisco ACI ® ), Cisco NX-OS VXLAN EVPN, Cisco IP Для медиа, Cisco Nexus Data Broker и другие IP на маршруте Ethernet коммутаторь Layer-2 ткани с использованием комплексного набора одноадресных и многоадресных IPv6/IPv4 и Ethernet Протоколы.; Целенаправленно построенные Cisco NX-OS Операционная система является модульной, с выделенным процессом для каждого протокола маршрутизации: дизайн, который изолирует ошибки при одновременном повышении доступности. Cisco Программно-определяемая сеть (SDN) раствор с Cisco ACI Поддержка. Cisco ACI Целостная, ориентированная на намерения архитектура с централизованной автоматизацией и профилями приложений на основе политики; Поддержка стандартов на основе VXLAN EVPN - ткани, включая иерархическую поддержку нескольких сайтов (см. VXLAN Сеть с сетью MP-BGP EVPN План управления для получения дополнительной информации; трехуровневый BGP архитектура, позволяющая горизонтально, неблокируя IPv6 сетевых структур в масштабе сети; всесторонняя поддержка протоколов Layer-3 (v4 и v6) пакеты протоколов одноадресной и многоадресной маршрутизации, включая: BGP, Open Shortest Path First (OSPF Внутренняя система к внутренней системе (Interner System)IS-IS), Enhanced Interior Gateway Routing Protocol (EIGRP), Routing Information Protocol Версия 2 (RIPv2), Protocol Independent Multicast Режим разрежения ()PIM-SM Источнико-специфический мультикаст (Specific Многоадресный)SSM Протокол обнаружения источников мультикастовых (Многоадресный Source Discovery Protocol)MSDP); маршрутизация сегмента (SR и SRv6) позволяет сети передавать Multiprotocol Label Switching (MPLS) пакеты и инженерный трафик без Resource Reservation Protocol (RSVP) Машиностроение (TE Он обеспечивает альтернативу плоскости управления для повышения масштабируемости сети и виртуализации. Cisco IP Ткань для СМИ помогает вам мигрировать из одного места в другое SDI В IP-инфраструктуре один кабель может нести несколько двунаправленных потоков трафика и может поддерживать различные размеры потока без необходимости изменения физической инфраструктуры. Cisco Nexus Dashboard Data Broker предоставляет клиентам полную возможность наблюдения в своей сети и решениях, которые могут помочь им выявлять и смягчать угрозы безопасности, реализовывать и устранять узкие места в производительности, придерживаться соблюдения требований к данным и иметь представление о операциях по планированию мощности.
- Высокая доступность аппаратной и программной платформы
- Виртуальный порт-канал (vPC) Технология обеспечивает Layer-2 многомерное прохождение через устранение Spanning Tree Protocol (STP.; способность связывать ткани в VXLAN окружающей среды, устраняя необходимость в одноранговых VPC- Это 128-way Многостороннее движение (MultiPath)ECMP) маршрутизация позволяет использовать Layer-3 Эта функция помогает организациям предотвращать узкие места в сети, повышать отказоустойчивость и добавлять емкость с небольшими нарушениями сети.; Обновления обслуживания программного обеспечения (SMU) содержат исправления для конкретных дефектов. Они обеспечивают быстрое решение критических проблем.; Обновления программного обеспечения в службе (ISSU) позволяют обновлять программное обеспечение устройства, пока коммутатор продолжает пересылать трафик. ISSU сокращают или устраняют время простоя, обычно вызванное обновлениями программного обеспечения.; Коммутаторы используют с горячей заменой Силовые агрегаты (PSU) и вентиляторы с N+1 избыточность.
- Ключевая характеристика 1
- Ethernet
- Ключевая характеристика 2
- управляемая платформа
- Ключевая характеристика 3
- Cisco NX-OS
- Ключевая характеристика 4
- стоечное исполнение
- Ключевая характеристика 5
- сеть ЦОД
- Количество выходных очередей на физический порт
- ● 8
- Количество групп отслеживания IGMP
- • Максимально: 32,000
- Количество записей для перевода сетевых адресов (NAT)
- ● 2000
- Количество сеансов SPAN
- 32 (4 активных)
- Количество срезов
- • 2 кусочка
- Количество экземпляров виртуальной маршрутизации VRF
- • Максимально: 16,000
- Корпус и условия эксплуатации
- Размеры (H x W x D): 3.39 x 17.41 x 22.28 in. (8.6 x 44.2 x 56.6 cm); Акустика:; Порто-боковое потребление:; в 50% Скорость вентилятора: 77.5 dBA; в 70% Скорость вентилятора: 87.1 dBA; в 90% Скорость вентилятора: 92 dBA; в 100% Скорость вентилятора: 94.3 dBA; портвейн выхлопных газов:; в 60% Скорость вентилятора: 82.3 dBA; в 80% Скорость вентилятора: 90 dBA; в 100% Скорость вентилятора: 96.6 dBA; Рабочий температура: 32 – 104F (0 – 40C); Ноноперативная (температура хранения): -40 – 131F (-40 – 55C); Влажность: 5 – 95% (без конденсации); высота: 0 – 13,123 ft (0 – 4000m Средний промежуток времени между неудачами (Mean Time Between Failure)MTBF): 192,380 часов
- Максимальное количество VLAN в экземплярах Rapid per-VLAN Spanning Tree (RPVST)
- ● 4K
- Максимальное количество входов в IPv4-хостов *
- • ~2 млн.
- Максимальное количество групп протокола Hot-Standby Router Protocol (HSRP)
- ● 1000
- Максимальное количество записей MAC-адреса *
- • ~1 млн.
- Максимальное количество записей в списке контроля доступа (ACL)
- ● 14,000 Общий вход и выход / срез Макс: 28,000 Обмен вхождением и выходом
- Максимальное количество маршрутов IPv4 Longest Prefix Match (LPM)
- • ~2 млн.
- Максимальное количество маршрутов IPv6 Longest Prefix Match (LPM) * Максимальное количество входов в IPv6
- 1 миллион; 2 миллиона
- Максимальное количество многоадресных маршрутов
- ● 256,000
- Максимальное количество портовых каналов
- ● 512
- Максимальное количество путей ECMP
- ● 128
- Максимальное количество ссылок в порту *
- ● 32
- Максимальное количество экземпляров MST
- ● 64
- Масштабирование и защита
- Гибкие таблицы пересылки, которые поддерживают до двух миллионов общих записей; Гибкий общий вход и выход максимум 28,000 ACL входы; IEEE 802.1ae MAC Безопасность MACsec) возможности для всех порты, который позволяет шифровать трафик на физическом уровне и обеспечивает безопасный сервер, пограничный лист и соединение лист-к-листу
- Описание модели
- Cisco N9300 64p 100G коммутатор; Cisco N9300 64p 100G коммутатор с/o питания, вентиляторы
- Питание и охлаждение
- Власть: 1400W AC, 2000W DC, 2000W HV; С горячей заменой, 4 фанаты, 3+1 Увольнение; Типичная власть: 605 W Максимальная мощность: 1100 W
- Программируемость
- Автоматизация Day-0 с помощью Питание On Auto Provisioning (POAP), резко сокращая время обеспечения; Ведущие в отрасли интеграции для ведущих приложений управления конфигурацией DevOps, таких как Ansible. Обширная поддержка нативных YANG и стандартной модели OpenConfig через RESTCONF/NETCONF/gNMI; REST API взаимодействует с Data Управление Engine (DME); Телеметрия, управляемая моделью, которая повышает наблюдаемость сети; Сторонний хостинг приложений с использованием Cisco Application Framework (CAF)
- Размер стола для потока
- ● 128K/slice
- Сетевая инфраструктура для ИИ и машинного обучения (AI/ML)
- Коммутаторы серии Cisco N9000 поддерживают инновационные алгоритмы управления загруженностью и управления потоком, а также правильную задержку и телеметрию для удовлетворения требований к проектированию тканей AI / ML.; Priority Flow Control (PFC) - это ключевая функция, поддерживаемая коммутаторами серии Cisco N9000, которая предотвращает падение кадров Ethernet путем передачи сигналов, управления и управления потоками Ethernet по пути путем отправки кадров паузы соответствующим отправителям.; Платформа также поддерживает Explicit Congestion Notification (ECN), которая обеспечивает сквозное уведомление на поток IP, помечая пакеты, которые испытывали перегрузку, без снижения трафика. Платформа способна отслеживать статистику ECN, включая количество отмеченных пакетов, которые испытали перегрузку.; Платформа предлагает транспорт без потерь для удаленного прямого доступа к памяти (RDMA) по конвергентному Ethernet (RoCE) с поддержкой протоколов Data Center Bridging (DCB):; Расширенный выбор передачи (ETS) резервирует пропускную способность на класс приоритета в ситуациях сетевого спора.; Протокол обмена данными (DCBX) может обнаруживать и обмениваться информацией о приоритетах и пропускной способности с конечными точками.; Weighted Random Early Detection (WRED) — это метод предотвращения заторов, который позволяет коммутаторам серии Cisco N9000 обнаруживать и реагировать на перегрузки в сети, маркируя потоки, которые могут вызвать перегрузку.; Платформа предлагает инновационное интеллектуальное управление буфером Cisco, которое предлагает возможность различать потоки мышей и слонов и применять к ним различные схемы управления очередями на основе их требований к переадресации сети в случае перегрузки ссылок.; Ярмарка слонов (Fair Dropping, AFD) с ловушкой слонов (ETRAP). Используя ETRAP, AFD отличает долгоживущие потоки слонов от короткоживущих потоков мышей. ETRAP измеряет количество байтов входящих потоков и сравнивает это с порогом ETRAP, определенным пользователем. После того, как поток пересекает порог, он становится потоком слона.; Динамическая приоритизация пакетов (DPP) обеспечивает возможность разделения потоков мышей и слонов на две разные очереди, чтобы буферное пространство могло быть выделено им независимо.
- Соответствие нормативам
- Товар соответствует маркировке CE согласно директивам 2014/30/EU и 2014/35/EU
- ЭМС: помехоустойчивость
- CISPR24; CISPR35; EN55035; EN/IEC61000-6-1; EN 300 386; EN61000-6-1; EN61000-6-2; IEC61000-6-1; IEC61000-6-2; KS C 9835
