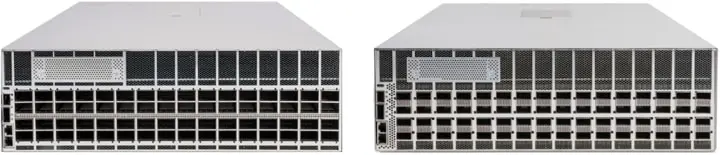

Коммутатор Cisco N9364E-SP2R-Q, Ethernet, управляемая платформа, Cisco NX-OS, стоечное исполнение
Основное описание о коммутаторе Cisco N9364E-SP2R-Q
Cisco N9364E-SP2R-Q — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: Ethernet, управляемая платформа, Cisco NX-OS, стоечное исполнение, сеть ЦОД. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Nexus / N9300 — новые фиксированные модели. Подбор конфигурации начинают с требований к подключению и размещению. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке. Избыточное количество переходников усложняет диагностику физической линии. Параметр «входное напряжение»: 90–140 VAC 180–305 VAC 190–400 VDC. Параметр «частота входного напряжения»: 47–63 Hz.
Функциональные возможности и принцип работы
Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы.
Технические особенности
- Модель: N9364E-SP2R-Q
- Тип устройства: Коммутатор
- Особенность исполнения 1: Ethernet
- Особенность исполнения 2: управляемая платформа
- Особенность исполнения 3: Cisco NX-OS
- Особенность исполнения 4: стоечное исполнение
- Особенность исполнения 5: сеть ЦОД
- Входное напряжение: 90–140 VAC 180–305 VAC 190–400 VDC
- Частота входного напряжения: 47–63 Hz
- Разъём: APP SAF-D-GRID Ultra Short 2006
- КПД: 80PLUS Platinum
Применение
Cisco N9364E-SP2R-Q рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Медное подключение используют для коротких трасс с подходящим кабелем. Устройство не подходит для задачи, требующей неподдерживаемого интерфейса или режима. Для новой площадки оборудование подбирают вместе с остальной инфраструктурой. Внедрение завершают проверкой тех сервисов, ради которых устанавливается оборудование.
Преимущества Cisco N9364E-SP2R-Q
При подборе Циско N9364E-SP2R-Q оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — Ethernet. При расчёте узла также учитывают управляемая платформа. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. Отказоустойчивость зависит от всей схемы соединений, а не только от одного устройства. Задержка важна для голосового трафика и интерактивных приложений.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Резервный путь проектируют отдельно от обычной рабочей линии. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. Подбор начинается с назначения устройства и заканчивается проверкой точных артикулов. Перед расширением сверяют ограничения по количеству и типу компонентов. Конфигурацию проверяют как целое, включая питание и соединительные кабели.
Конструкция и технические особенности N9364E-SP2R-Q
Условия помещения сопоставляют с указанными температурой и влажностью. Размещение разъёмов учитывают при прокладке кабельных трасс. Габариты проверяют вместе с необходимым пространством для подключения кабелей. Корпус и подключения должны оставаться доступными для осмотра. Массу учитывают при выборе крепления и способа установки. Путь отвода тепла сохраняют свободным при размещении рядом с другими устройствами.
Монтаж и эксплуатация
Эксплуатационная документация должна содержать расположение и назначение устройства. Место установки должно обеспечивать доступ к кабелям и обслуживаемым элементам. Кабели маркируют на обоих концах для удобства последующей диагностики. Мониторинг настраивают на события, важные для данного узла. Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. Обновление программного обеспечения планируют в согласованное окно обслуживания.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco N9364E-SP2R-O: Ethernet; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco N9K-C9364C-GX: Ethernet; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Потребление и охлаждение учитывают вместе со стоимостью комплекта. Перед заказом проверяют региональный вариант и состав поставки. Скорость соединения сопоставляют с возможностями соседнего оборудования. Запас по ёмкости выбирают с учётом запланированного расширения.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Аппаратные характеристики
- 64-порт 800G OSFP (N9364E-SP2R-O); 64-порт 800G QSFP-DD (N9364E-SP2R-Q); Поддержка 2x400G, 4x200G, 8x100G, 1x400G, 2x200G, 4x100G, 8x50G, 4x50G, 2x100G, 4x25G, 4x10G прорыв; высокая пропускная способность память (HBM): 16GB; Буферный буфер: 144MB полностью разделяемая система; память: 64GB, DDR5; SSD: 240 GB; USB: 1 порт; RS-232 Серийная консоль порты: 1; Менеджмент порты: 1; AMD Ryzen Embedded V3000 Серия 3.0 GHz CPU
- Входное напряжение
- 90–140 VAC 180–305 VAC 190–400 VDC
- КПД
- 80PLUS Платина
- Модель
- N9364E-SP2R-Q
- Производитель
- Cisco
- Разъем
- APP SAF-D-GRID Ultra Short 2006
- Сеть
- Cisco Коммутаторы серии N9000 поддерживают инновационные алгоритмы управления перегрузками и управления потоком, а также правильную задержку и телеметрию для удовлетворения требований к проектированию. AI/ML Ткани.; Приоритетное управление потоком (PFC) является ключевой способностью, поддерживаемой Cisco Коммутаторы серии N9000, которые предотвращают Ethernet кадр падает путем сигнализации, управления и управления Ethernet Поток по пути, отправляя кадры паузы соответствующим отправителям; Платформа также поддерживает явное уведомление о перегрузке (ECN), который обеспечивает сквозное уведомление на IP поток путем маркировки пакетов, которые испытали перегрузку, не снижая трафик. Платформа способна отслеживать ECN статистика, включая количество отмеченных пакетов, которые испытали перегрузку; Платформа предлагает транспорт без потерь для удаленного прямого доступа. память доступ RDMA) сходится Ethernet (RoCE) с поддержкой объединения центров обработки данных (DCB) протоколы:; Усовершенствованный выбор передач (ETS резервирует пропускную способность на один класс приоритета в ситуациях сетевого спора; Протокол обмена данными центра (Data Center Bridging Exchange Protocol)DCBX) может обнаруживать и обмениваться информацией о приоритете и пропускной способности с конечными точками; Раннее обнаружение с помощью утяжеленного случайного сигнала (WRED) является методом предотвращения заторов, позволяющим Cisco N9000 Серия коммутаторов для обнаружения и реагирования на перегрузки в сети путем маркировки потоков, которые могут вызвать перегрузку. Cisco Инновационное интеллектуальное управление буфером, которое предлагает возможность различать различные потоки и применять к ним различные схемы управления очередями на основе их требований к сетевому переадресации в случае перегрузки ссылок.
- Тип устройства
- Коммутатор
- Частота входного напряжения
- 47–63 Hz
- Cisco Nexus Dashboard
- Cisco Nexus Dashboard — это платформа, которая преобразует сети центров обработки данных благодаря простоте, автоматизации и аналитике. Cisco Nexus Dashboard является центральной консолью управления для нескольких центров обработки данных и общей платформой для размещения служб работы центров обработки данных Cisco. Эти услуги доступны для всех тканей центров обработки данных и обеспечивают аналитику в реальном времени, видимость, уверенность в сетевых политиках и операциях, а также оркестровку политики для тканей центров обработки данных, таких как развертывание NX-OS, охватывающих сети LAN Fabric, SAN и IP Fabric для Media (IPFM). Cisco Nexus Dashboard 4.1 объединяет несколько сервисов, таких как Insights, Orchestrator и Fabric Controller, в единую платформу для работы с центрами обработки данных.
- FAN-1RU-PI-V2 (Max 2)
- 0.26 lbs (0.11 kg)
- FAN-PI-V4 (Max 5)
- 1.15 lbs (0.52 kg)
- PSU3KW-HVPI (Max 4)
- 3.0 lbs (1.36 kg)
- Варианты сетевой архитектуры
- Cisco Поддержка коммутаторов серии N9000 Cisco NX-OS VXLAN EVPN, Cisco IP Для медиа, Cisco Nexus Data Broker и другие IP на маршруте Ethernet коммутаторь Layer-2 ткани, используя комплексный набор одноадресных и многоадресных IPv6/IPv4 и Ethernet Протоколы.; Целенаправленно построенные Cisco NX-OS операционная система с комплексными, проверенными инновациями. операционная система является модульной, с выделенным процессом для каждого протокола маршрутизации - дизайн, который изолирует ошибки при одновременном повышении доступности. Cisco Прикладная центростроительная инфраструктура Cisco ACI) шиповник обеспечивает программно-определяемую сеть (SDN) решение для центров обработки данных, обеспечивающее автоматизацию на основе политики, централизованное управление и повышенную видимость. Коммутаторы серии N9000 являются основополагающим оборудованием для ACI- предназначен для высокой производительности, масштабируемости и программируемости в современных средах центров обработки данных; поддержка стандартов на основе VXLAN EVPN - ткани, включая иерархическую поддержку нескольких сайтов (см. VXLAN Сеть с помощью MP-BGP EVPN Руководство по проектированию контрольного самолета для получения дополнительной информации; трехуровневый BGP архитектура, позволяющая горизонтально, неблокируя IPv6 сетевых структур в масштабе сети; всесторонняя поддержка протоколов Layer-3 (v4 и v6) пакеты протоколов одноадресной и многоадресной маршрутизации
- Высокая доступность аппаратной и программной платформы
- Виртуальный порт-канал vPC) Технология обеспечивает Layer-2 многомерное прохождение через устранение Spanning Tree Protocol (STP.; способность связывать ткани в VXLAN окружающей среды, устраняя необходимость в одноранговых vPC- Это 128-way Многолучевой протокол равной стоимости (ECMP) маршрутизация позволяет использовать Layer-3 Эта функция помогает организациям предотвратить узкие места в сети, повысить устойчивость и добавить емкость с небольшими нарушениями сети.; Обновления программного обеспечения (SMU) содержат исправления для конкретных дефектов. Они обеспечивают быстрое решение критических проблем.; коммутаторы используют с горячей заменой силовые агрегаты (ПГУ) и вентиляторы с N+1 избыточность.
- Ключевая характеристика 1
- Ethernet
- Ключевая характеристика 2
- управляемая платформа
- Ключевая характеристика 3
- Cisco NX-OS
- Ключевая характеристика 4
- стоечное исполнение
- Ключевая характеристика 5
- сеть ЦОД
- Корпус и условия эксплуатации
- Размеры (5.12 x 17.29 x 24.69) дюймы; Акустика:; Поршневое потребление:; В 50% Скорость вращения: фронт ()69.9 dBA Задняя часть ()74.2 dBA); В 70% Скорость вращения: фронт ()75.7 dBA Задняя часть ()82.3 dBA); В 90% Скорость вращения: фронт ()80.1 dBA Задняя часть ()88.5 dBA); В 100% Скорость вращения: фронт ()81.2 dBA Задняя часть ()89.6 dBA); Рабочий температура: 32 – 104F (0 – 40C); Ноноперативная (температура хранения): -40 – 158F (-40 – 70C); Влажность: 5 – 95% (без конденсации); высота: 0 – 9,842 ft (0 – 3000m Средний промежуток времени между неудачами ()MTBF): TBD часов
- Масштабирование и защита
- MACsec (Media Access Control Security), стандартизированный IEEE 802.1AE обеспечивает прочность Layer-2 Безопасность с помощью шифрования Ethernet кадры с линейной скоростью, обеспечивающие конфиденциальность данных, целостность и подлинность происхождения между подключенными устройствами. Внедренные в аппаратное обеспечение для высокой производительности и низкой задержки, MACsec Защита от широкого спектра Layer-2 атаки, включая прослушивание, подделку и повторные атаки, и обеспечивает безопасность критических протоколов контрольных плоскостей; IPsec обеспечивает конфиденциальность данных, целостность и аутентификацию между коллегами в IP Он обеспечивает безопасность трафика, устанавливая безопасные туннели между двумя конечными точками, шифруя и аутентифицируя потоки данных. IPsec использует протоколы, такие как Internet Key Exchange (обмен ключами в Интернете)IKE) для ведения переговоров и управления ключами и поддерживает различные алгоритмы шифрования и аутентификации. Он защищает трафик на основе списков доступа и применяет ассоциации безопасности для обеспечения безопасной передачи. IPsec туннели могут быть настроены на Cisco Nexus переключается на защищенные потоки данных между хостами или шлюзами, обеспечивая шифрование сетевого уровня без необходимости внесения изменений в отдельные приложения.
- Описание модели
- Cisco N9300 64p 800G коммутатор с/QSFP-DD; Cisco N9300 64p 800G коммутатор с/QSFP-DD с/o источник питания, вентиляторы
- Питание и охлаждение
- Власть: 4 электроснабжения, 2+2 Увольнение, приводимое в действие 2x3000W HVAC/HDVC; С горячей заменой, 7 фанаты, 6+1 Увольнение; Типичная власть: 2500W Максимальная мощность: 5100W
- Программируемость
- Автоматизация Day-0 за счет автономного электроснабжения (POAP), резко сокращая время обеспечения; Ведущие в отрасли интеграции для ведущих приложений управления конфигурацией DevOps, таких как Ansible. Обширная поддержка Native YANG и стандартной модели OpenConfig через RESTCONF/NETCONF/gNMI.; REST API взаимодействует с программным движком управления данными Cisco NX-OS (DME); Телеметрия, управляемая моделью, которая повышает наблюдаемость сети; Сторонний хостинг приложений с использованием Cisco Application Framework (CAF)
- Система питания
- 6000 W (2 x PSUs
