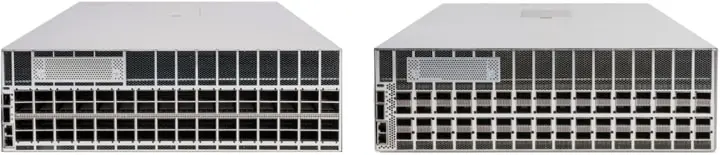

Коммутатор Cisco N9364E-SP2R-O, Ethernet, управляемая платформа, Cisco NX-OS, стоечное исполнение
Основное описание о коммутаторе Cisco N9364E-SP2R-O
Cisco N9364E-SP2R-O — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: Ethernet, управляемая платформа, Cisco NX-OS, стоечное исполнение, сеть ЦОД. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Nexus / N9300 — новые фиксированные модели. Подбор конфигурации начинают с требований к подключению и размещению. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью. Количество разъёмов определяет, сколько соединений можно вывести непосредственно на это устройство. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Параметр «входное напряжение»: 90–140 VAC 180–305 VAC 190–400 VDC. Параметр «частота входного напряжения»: 47–63 Hz.
Функциональные возможности и принцип работы
Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. Полезную полосу оценивают по одновременно работающим источникам данных. Параметры соседнего интерфейса проверяют вместе с настройками локального порта.
Технические особенности
- Модель: N9364E-SP2R-O
- Тип устройства: Коммутатор
- Особенность исполнения 1: Ethernet
- Особенность исполнения 2: управляемая платформа
- Особенность исполнения 3: Cisco NX-OS
- Особенность исполнения 4: стоечное исполнение
- Особенность исполнения 5: сеть ЦОД
- Входное напряжение: 90–140 VAC 180–305 VAC 190–400 VDC
- Частота входного напряжения: 47–63 Hz
- Разъём: APP SAF-D-GRID Ultra Short 2006
- КПД: 80PLUS Platinum
- Описание модели: Cisco N9300 64p 800G switch w/ OSFP; Cisco N9300 64p 800G switch w/ OSFP w/o power supply, fans
Применение
Cisco N9364E-SP2R-O рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке. Задержка важна для голосового трафика и интерактивных приложений. Проект должен обеспечивать доступ к устройству после завершения монтажа. При переносе сервисов составляют план переключения и проверки доступности. Для новой площадки оборудование подбирают вместе с остальной инфраструктурой.
Преимущества Cisco N9364E-SP2R-O
При подборе Циско N9364E-SP2R-O оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — Ethernet. При расчёте узла также учитывают управляемая платформа. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. План портов помогает связать номер разъёма с конкретной линией и её назначением. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Региональный вариант согласуют до оформления заказа. Для установки в стойку заранее выбирают соответствующие монтажные принадлежности. В заказной спецификации перечисляют необходимые кабели и дополнительные компоненты.
Конструкция и технические особенности N9364E-SP2R-O
Конструкция корпуса задаёт допустимый вариант размещения устройства. Глубину корпуса учитывают вместе с изгибом питающего и сетевого кабеля. Габариты проверяют вместе с необходимым пространством для подключения кабелей. Монтажный комплект согласуют с конкретным корпусом. При плотном размещении учитывают нагрев соседних узлов. Расположение кабелей должно сохранять возможность чтения маркировки портов.
Монтаж и эксплуатация
Проверку питания проводят вместе с резервным сценарием площадки. Тестовый запуск проводят до подключения критичной нагрузки. После переноса устройства повторно проверяют все физические соединения. Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. Контакты и разъёмы защищают от загрязнения в соответствии с условиями площадки. Место установки должно обеспечивать доступ к кабелям и обслуживаемым элементам.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco N9364E-SP2R-Q: Ethernet; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco N9K-C9364C-GX: Ethernet; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Компактное исполнение рассматривают при ограничениях по размещению. Максимальную производительность сравнивают при одинаковых условиях измерения. Условия эксплуатации проверяют для каждого рассматриваемого исполнения. Для оценки бюджета используют одинаковый состав аксессуаров и дополнительных компонентов.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Аппаратные характеристики
- 64-порт 800G OSFP (N9364E-SP2R-O); 64-порт 800G QSFP-DD (N9364E-SP2R-Q); Поддержка 2x400G, 4x200G, 8x100G, 1x400G, 2x200G, 4x100G, 8x50G, 4x50G, 2x100G, 4x25G, 4x10G прорыв; высокая пропускная способность память (HBM): 16GB; Буферный буфер: 144MB полностью разделяемая система; память: 64GB, DDR5; SSD: 240 GB; USB: 1 порт; RS-232 Серийная консоль порты: 1; Менеджмент порты: 1; AMD Ryzen Embedded V3000 Серия 3.0 GHz CPU
- Входное напряжение
- 90–140 VAC 180–305 VAC 190–400 VDC
- КПД
- 80PLUS Платина
- Модель
- N9364E-SP2R-O
- Производитель
- Cisco
- Разъем
- APP SAF-D-GRID Ultra Short 2006
- Сеть
- Cisco Коммутаторы серии N9000 поддерживают инновационные алгоритмы управления перегрузками и управления потоком, а также правильную задержку и телеметрию для удовлетворения требований к проектированию. AI/ML Ткани.; Приоритетное управление потоком (PFC) является ключевой способностью, поддерживаемой Cisco Коммутаторы серии N9000, которые предотвращают Ethernet кадр падает путем сигнализации, управления и управления Ethernet Поток по пути, отправляя кадры паузы соответствующим отправителям; Платформа также поддерживает явное уведомление о перегрузке (ECN), который обеспечивает сквозное уведомление на IP поток путем маркировки пакетов, которые испытали перегрузку, не снижая трафик. Платформа способна отслеживать ECN статистика, включая количество отмеченных пакетов, которые испытали перегрузку; Платформа предлагает транспорт без потерь для удаленного прямого доступа. память доступ RDMA) сходится Ethernet (RoCE) с поддержкой объединения центров обработки данных (DCB) протоколы:; Усовершенствованный выбор передач (ETS резервирует пропускную способность на один класс приоритета в ситуациях сетевого спора; Протокол обмена данными центра (Data Center Bridging Exchange Protocol)DCBX) может обнаруживать и обмениваться информацией о приоритете и пропускной способности с конечными точками; Раннее обнаружение с помощью утяжеленного случайного сигнала (WRED) является методом предотвращения заторов, позволяющим Cisco N9000 Серия коммутаторов для обнаружения и реагирования на перегрузки в сети путем маркировки потоков, которые могут вызвать перегрузку. Cisco Инновационное интеллектуальное управление буфером, которое предлагает возможность различать различные потоки и применять к ним различные схемы управления очередями на основе их требований к сетевому переадресации в случае перегрузки ссылок.
- Тип устройства
- Коммутатор
- Частота входного напряжения
- 47–63 Hz
- Cisco Nexus Dashboard
- Cisco Nexus Dashboard — это платформа, которая преобразует сети центров обработки данных благодаря простоте, автоматизации и аналитике. Cisco Nexus Dashboard является центральной консолью управления для нескольких центров обработки данных и общей платформой для размещения служб работы центров обработки данных Cisco. Эти услуги доступны для всех тканей центров обработки данных и обеспечивают аналитику в реальном времени, видимость, уверенность в сетевых политиках и операциях, а также оркестровку политики для тканей центров обработки данных, таких как развертывание NX-OS, охватывающих сети LAN Fabric, SAN и IP Fabric для Media (IPFM). Cisco Nexus Dashboard 4.1 объединяет несколько сервисов, таких как Insights, Orchestrator и Fabric Controller, в единую платформу для работы с центрами обработки данных.
- FAN-1RU-PI-V2 (Max 2)
- 0.26 lbs (0.11 kg)
- FAN-PI-V4 (Max 5)
- 1.15 lbs (0.52 kg)
- PSU3KW-HVPI (Max 4)
- 3.0 lbs (1.36 kg)
- Варианты сетевой архитектуры
- Cisco Поддержка коммутаторов серии N9000 Cisco NX-OS VXLAN EVPN, Cisco IP Для медиа, Cisco Nexus Data Broker и другие IP на маршруте Ethernet коммутаторь Layer-2 ткани, используя комплексный набор одноадресных и многоадресных IPv6/IPv4 и Ethernet Протоколы.; Целенаправленно построенные Cisco NX-OS операционная система с комплексными, проверенными инновациями. операционная система является модульной, с выделенным процессом для каждого протокола маршрутизации - дизайн, который изолирует ошибки при одновременном повышении доступности. Cisco Прикладная центростроительная инфраструктура Cisco ACI) шиповник обеспечивает программно-определяемую сеть (SDN) решение для центров обработки данных, обеспечивающее автоматизацию на основе политики, централизованное управление и повышенную видимость. Коммутаторы серии N9000 являются основополагающим оборудованием для ACI- предназначен для высокой производительности, масштабируемости и программируемости в современных средах центров обработки данных; поддержка стандартов на основе VXLAN EVPN - ткани, включая иерархическую поддержку нескольких сайтов (см. VXLAN Сеть с помощью MP-BGP EVPN Руководство по проектированию контрольного самолета для получения дополнительной информации; трехуровневый BGP архитектура, позволяющая горизонтально, неблокируя IPv6 сетевых структур в масштабе сети; всесторонняя поддержка протоколов Layer-3 (v4 и v6) пакеты протоколов одноадресной и многоадресной маршрутизации
- Высокая доступность аппаратной и программной платформы
- Виртуальный порт-канал vPC) Технология обеспечивает Layer-2 многомерное прохождение через устранение Spanning Tree Protocol (STP.; способность связывать ткани в VXLAN окружающей среды, устраняя необходимость в одноранговых vPC- Это 128-way Многолучевой протокол равной стоимости (ECMP) маршрутизация позволяет использовать Layer-3 Эта функция помогает организациям предотвратить узкие места в сети, повысить устойчивость и добавить емкость с небольшими нарушениями сети.; Обновления программного обеспечения (SMU) содержат исправления для конкретных дефектов. Они обеспечивают быстрое решение критических проблем.; коммутаторы используют с горячей заменой силовые агрегаты (ПГУ) и вентиляторы с N+1 избыточность.
- Ключевая характеристика 1
- Ethernet
- Ключевая характеристика 2
- управляемая платформа
- Ключевая характеристика 3
- Cisco NX-OS
- Ключевая характеристика 4
- стоечное исполнение
- Ключевая характеристика 5
- сеть ЦОД
- Корпус и условия эксплуатации
- Размеры (5.12 x 17.29 x 24.69) дюймы; Акустика:; Поршневое потребление:; В 50% Скорость вращения: фронт ()69.9 dBA Задняя часть ()74.2 dBA); В 70% Скорость вращения: фронт ()75.7 dBA Задняя часть ()82.3 dBA); В 90% Скорость вращения: фронт ()80.1 dBA Задняя часть ()88.5 dBA); В 100% Скорость вращения: фронт ()81.2 dBA Задняя часть ()89.6 dBA); Рабочий температура: 32 – 104F (0 – 40C); Ноноперативная (температура хранения): -40 – 158F (-40 – 70C); Влажность: 5 – 95% (без конденсации); высота: 0 – 9,842 ft (0 – 3000m Средний промежуток времени между неудачами ()MTBF): TBD часов
- Масштабирование и защита
- MACsec (Media Access Control Security), стандартизированный IEEE 802.1AE обеспечивает прочность Layer-2 Безопасность с помощью шифрования Ethernet кадры с линейной скоростью, обеспечивающие конфиденциальность данных, целостность и подлинность происхождения между подключенными устройствами. Внедренные в аппаратное обеспечение для высокой производительности и низкой задержки, MACsec Защита от широкого спектра Layer-2 атаки, включая прослушивание, подделку и повторные атаки, и обеспечивает безопасность критических протоколов контрольных плоскостей; IPsec обеспечивает конфиденциальность данных, целостность и аутентификацию между коллегами в IP Он обеспечивает безопасность трафика, устанавливая безопасные туннели между двумя конечными точками, шифруя и аутентифицируя потоки данных. IPsec использует протоколы, такие как Internet Key Exchange (обмен ключами в Интернете)IKE) для ведения переговоров и управления ключами и поддерживает различные алгоритмы шифрования и аутентификации. Он защищает трафик на основе списков доступа и применяет ассоциации безопасности для обеспечения безопасной передачи. IPsec туннели могут быть настроены на Cisco Nexus переключается на защищенные потоки данных между хостами или шлюзами, обеспечивая шифрование сетевого уровня без необходимости внесения изменений в отдельные приложения.
- Описание модели
- Коммутатор Cisco N9300 64p 800G с/OSFP; Cisco N9300 64p 800G коммутатор с/OSFP с/o электропитание, вентиляторы
- Питание и охлаждение
- Власть: 4 электроснабжения, 2+2 Увольнение, приводимое в действие 2x3000W HVAC/HDVC; С горячей заменой, 7 фанаты, 6+1 Увольнение; Типичная власть: 2500W Максимальная мощность: 5100W
- Программируемость
- Автоматизация Day-0 за счет автономного электроснабжения (POAP), резко сокращая время обеспечения; Ведущие в отрасли интеграции для ведущих приложений управления конфигурацией DevOps, таких как Ansible. Обширная поддержка Native YANG и стандартной модели OpenConfig через RESTCONF/NETCONF/gNMI.; REST API взаимодействует с программным движком управления данными Cisco NX-OS (DME); Телеметрия, управляемая моделью, которая повышает наблюдаемость сети; Сторонний хостинг приложений с использованием Cisco Application Framework (CAF)
- Система питания
- 6000 W (2 x PSUs
