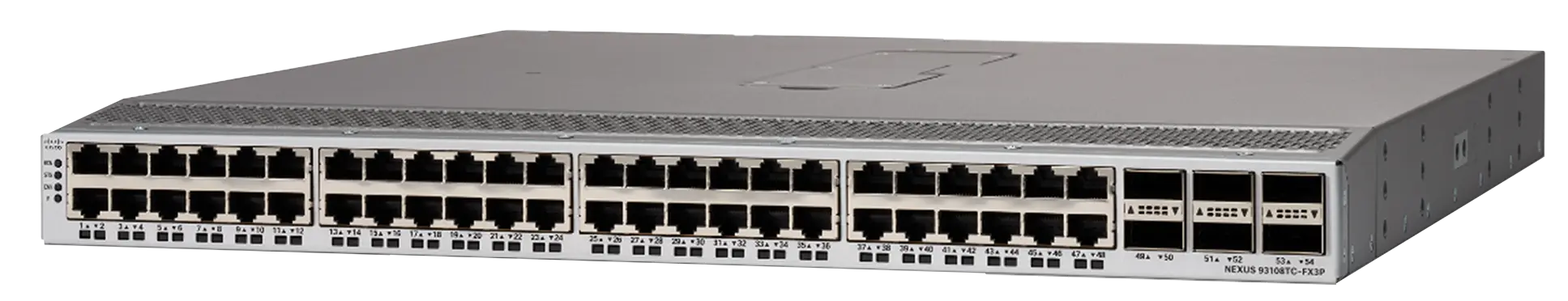

Коммутатор Cisco N9K-C93108TC-EX-24, 24 * x 10GBASE-T + 6 x 40/100-Гбит/с QSFP28 портов ( * total number of портов is 48), управляемая платформа, Cisco NX-OS, стоечное исполнение
Основное описание о коммутаторе Cisco N9K-C93108TC-EX-24
Cisco N9K-C93108TC-EX-24 — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: 24 * x 10GBASE-T + 6 x 40/100-Гбит/с QSFP28 портов ( * total number of портов is 48), управляемая платформа, Cisco NX-OS, стоечное исполнение, сеть ЦОД. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Nexus / N9300 — новые фиксированные модели. Подбор конфигурации начинают с требований к подключению и размещению. Количество разъёмов определяет, сколько соединений можно вывести непосредственно на это устройство. План портов помогает связать номер разъёма с конкретной линией и её назначением. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Параметр «описание исполнения»: 24 * x 100M/1/10GBASE-T порты and 6 x 40/100-Гбит/с QSFP28 порты. Параметр «порты»: 24 * x 10GBASE-T and 6 x 40/100-Гбит/с QSFP28 порты ( * total number of порты is 48).
Функциональные возможности и принцип работы
Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Скорость порта и скорость соседнего оборудования согласуют до включения линии. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений.
Технические особенности
- Модель: N9K-C93108TC-EX-24
- Тип устройства: Коммутатор
- Особенность исполнения 1: 24 * x 10GBASE-T + 6 x 40/100-Гбит/с QSFP28 портов ( * total number of портов is 48)
- Особенность исполнения 2: управляемая платформа
- Особенность исполнения 3: Cisco NX-OS
- Особенность исполнения 4: стоечное исполнение
- Особенность исполнения 5: сеть ЦОД
- Описание исполнения: 24 * x 100M/1/10GBASE-T порты and 6 x 40/100-Гбит/с QSFP28 порты
- Порты: 24 * x 10GBASE-T and 6 x 40/100-Гбит/с QSFP28 порты ( * total number of порты is 48)
- Процессор управления: 4 cores
- Системная память: 24 GB
- Накопитель SSD drive: 64 GB
- Порты управления: 2 порты: 1 RJ-45 and 1 SFP
- Порты USB: 1
- Блоки питания (up to 2): 500W AC, 930W DC, or 1200W HVAC/HVDC
- Входное напряжение (AC): 100 to 240V
- Входное напряжение (high-voltage AC [HVAC]): 200 to 277V
- Входное напряжение (DC): –48 to –60V
- Входное напряжение (high-voltage DC [HVDC]): –240 to –380V
Применение
Cisco N9K-C93108TC-EX-24 рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке. Полезную полосу оценивают по одновременно работающим источникам данных. Избыточное количество переходников усложняет диагностику физической линии. В центральном узле важны число подключений и совместная работа нескольких потоков. Временную тестовую установку отделяют от производственного сегмента. Для распределённой инфраструктуры заранее определяют ответственных за обслуживание.
Преимущества Cisco N9K-C93108TC-EX-24
При подборе Циско N9K-C93108TC-EX-24 оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 24 * x 10GBASE-T + 6 x 40/100-Гбит/с QSFP28 портов ( * total number of портов is 48). При расчёте узла также учитывают управляемая платформа. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки.
Совместимость и подбор
Для физических соединений выбирают исполнения с разъёмами QSFP28, SFP28 в соответствии с портом, скоростью и поддерживаемым типом линии. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью. Медное подключение используют для коротких трасс с подходящим кабелем. При замене узла сверяют подключаемые линии до отключения действующего оборудования. Существующую инфраструктуру проверяют по точным артикулам устройств. Опциональные компоненты заказывают только после проверки поддержки выбранным исполнением.
Конструкция и технические особенности N9K-C93108TC-EX-24
Габариты проверяют вместе с необходимым пространством для подключения кабелей. Конструкция корпуса задаёт допустимый вариант размещения устройства. Сведения о габаритах используют для подготовки схемы размещения. Путь отвода тепла сохраняют свободным при размещении рядом с другими устройствами. Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования. Положение устройства должно позволять подключить необходимые интерфейсы.
Монтаж и эксплуатация
Проверку питания проводят вместе с резервным сценарием площадки. Монтаж выполняют с соблюдением требований электробезопасности объекта. После включения сверяют состояние индикаторов и доступность управления. Обновление программного обеспечения планируют в согласованное окно обслуживания. Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы. Рабочие настройки сохраняют после завершения проверки подключения.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco N9K-C93108TC-FX-24: 24 * x 10GBASE-T + 6 x 40/100-Гбит/с QSFP28 портов ( * total number of портов is 48); пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco N9K-C93108TC-FX3H: 24 * x 10GBASE-T + 6 x 40/100-Гбит/с QSFP28 портов ( * total number of портов is 48); пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Перед заказом проверяют региональный вариант и состав поставки. Скорость соединения сопоставляют с возможностями соседнего оборудования. Варианты с разным назначением не следует считать прямой заменой друг друга. При одинаковой полосе могут отличаться типы разъёмов и возможности расширения.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- NEBS; UL 60950-1 Второе издание; CAN/CSA-C22.2 No. 60950-1 Второе издание; EN 60950-1 Второе издание; IEC 60950-1 Второе издание; AS/NZS 60950-1; GB4943
- Вентиляторы
- 4
- Влажность
- 5 – 95% (без конденсации)
- Входное напряжение (DC)
- -48 до –60V
- Компонент
- вес
- Максимальное количество VLAN
- 4096 **
- Модель
- N9K-C93108TC-EX-24
- Порты
- 24 * x 10GBASE-T и 6 x 40/100-Гбит/с QSFP28 порты (* общее количество) порты это 48)
- Порты USB
- 1
- Порты управления
- 2 порты: 1 RJ-45 и 1 SFP
- Производитель
- Cisco
- Рабочая температура
- 32-104°F (от 0 до 40°C)
- Системная память
- 24 GB
- Системный буфер
- 40 MB
- Соответствие RoHS
- Да
- Температура хранения
- -40-158°F (-40-70°C)
- Тип устройства
- Коммутатор
- 1200 Вт HVDC/HVAC электропитание
- 2.42 lb (1.1 kg)
- 500 Вт электропитание
- 2.42 lb (1.1 kg)
- 930 Вт постоянного тока
- 2.42 lb (1.1 kg)
- Cisco N93108TC-EX-24 без источников питания и вентиляторов
- 17.7 lb (8.0 kg)
- Cisco N93108TC-FX-24 *
- 24 * x 100M/1/10GBASE-T порты и 6 x 40/100-Гбит/с QSFP28 порты
- Cisco N93108TC-FX-24 без источников питания и вентиляторов
- 17.4 lb (7.9 kg)
- Cisco N93108TC-FX3H *
- 24 * x 100M/1/10GBASE-T порты и 6 x 40/100-Гбит/с QSFP28 порты
- Cisco N93108TC-FX3H без источников питания и вентиляторов
- 16 lb (7.25 kg)
- Cisco N93180YC-EX-24 *
- 24 * x 1/10/25-Гбит/с волокно порты и 6 x 40/100-Гбит/с Quad Small Form-Factor Подключаемый (небольшая форма-фактор) 28 (QSFP28) порты
- Cisco N93180YC-EX-24 без источников питания и вентиляторов
- 17.2 lb (7.8 kg)
- Cisco N93180YC-FX-24 *
- 24 * x 1/10/25-Гбит/с волокно порты и 6 x 40/100-Гбит/с Quad Small Form-Factor Подключаемый (небольшая форма-фактор) 28 (QSFP28) порты
- Cisco N93180YC-FX-24 без источников питания и вентиляторов
- 17.4 lb (7.9 kg)
- Cisco N93180YC-FX3H *
- 24 * x 1/10/25-Гбит/с волокно порты и 6 x 40/100-Гбит/с Quad Small Form-Factor Подключаемый (небольшая форма-фактор) 28 (QSFP28) порты
- Cisco N93180YC-FX3H без источников питания и вентиляторов
- 21 lb (9.52 kg)
- Downlink поддерживает скорость
- 100-Мбит/с и 1/10-Гбит/с скорости
- RoHS
- Продукт RoHS-6 совместим с исключениями для шаров с сеткой с лидированным шаром (BGA) и свинцовых разъемов с пресс-подголовником
- Акустические характеристики
- 48.6 дБА при 40% скорости вентилятора, 65.2 дБА при 70% скорости вентилятора и 76.5 дБА при 100% скорости вентилятора
- Блоки питания (до 2)
- 500 Вт переменного тока, 930 Вт постоянного тока или 1200 Вт HVAC/HVDC
- Входное напряжение (AC)
- 100-240V
- Входное напряжение (Высокая мощность) AC [HVAC])
- 200-277V
- Входное напряжение (Высокая мощность) DC [HVDC])
- -240 - -380V
- Высота эксплуатации
- 0 – 13,123 ft (0 – 4000m)
- Габариты (В×Ш×Г)
- 1.72 x 17.3 x 22.5 in. (4.4 x 43.9 x 57.1 cm)
- Ключевая характеристика 1
- 24 * x 10GBASE-T + 6 x 40/100-Гбит/с QSFP28 портов (* общее количество) портов это 48)
- Ключевая характеристика 2
- управляемая платформа
- Ключевая характеристика 3
- Cisco NX-OS
- Ключевая характеристика 4
- стоечное исполнение
- Ключевая характеристика 5
- сеть ЦОД
- Количество активных сеансов SPAN
- 4
- Количество групп отслеживания IGMP
- Судоходство: 8,000 Максимально: 32,000
- Количество записей для перевода сетевых адресов (NAT)
- 1023
- Количество очередей
- 8
- Количество экземпляров виртуальной маршрутизации VRF
- Судоходство: 1,000 Максимально: 16,000
- Максимальная мощность * (AC/DC)
- 499W
- Максимальное количество VLAN в экземплярах Rapid per-VLAN Spanning Tree (RPVST)
- 3967
- Максимальное количество групп протокола Hot-Standby Router Protocol (HSRP)
- 490
- Максимальное количество каналов в агрегированном портовом канале
- 32
- Максимальное количество портовых каналов
- 512
- Максимальное количество путей ECMP
- 64
- Максимальное количество расширителей для тканевой продукции Cisco Nexus 2000 на коммутатор
- 16
- Максимальное количество экземпляров MST
- 64
- Минимальная версия образа NX-OS
- NXOS-9.3(2) **
- Минимальное изображение ACI
- ACI-N9KDK9-14.2.1
- Накопитель SSD
- 64 GB
- Направление воздушного потока
- Впуск и выхлоп на стороне порта
- Наработка на отказ MTBF
- 366,130 часов
- Описание исполнения
- 24 * x 100M/1/10GBASE-T порты и 6 x 40/100-Гбит/с QSFP28 порты
- Описание модели
- Cisco N9000 с 24p 100M/1/10G BASE-T и 6p 40G/100G QSFP28
- Последовательные порты RS-232
- 1
- Процессор управления
- 4 ядра
- Соответствие нормативам
- Товары должны соответствовать маркировке СЕ в соответствии с директивами 2004/108/EC и 2006/95/EC
- Типичная мощность * (AC/DC)
- 290W
- Фан-лот: NXA-FAN-30CFM-F или NXA-FAN-30CFM-B
- 0.26 lb (0.12 kg)
- Частота (AC)
- 50-60 Гц
- ЭМС: излучение
- 47CFR Часть 15 (CFR 47) Класс А; AS/NZS CISPR22 Класс А; CISPR22 Класс А; EN55022 Класс А; Класс A ICES003; Класс VCCI A; EN61000-3-2; EN61000-3-3; Класс A N22; Класс A CNS13438
- ЭМС: помехоустойчивость
- EN55024; CISPR24; EN300386; Серия KN 61000-4
