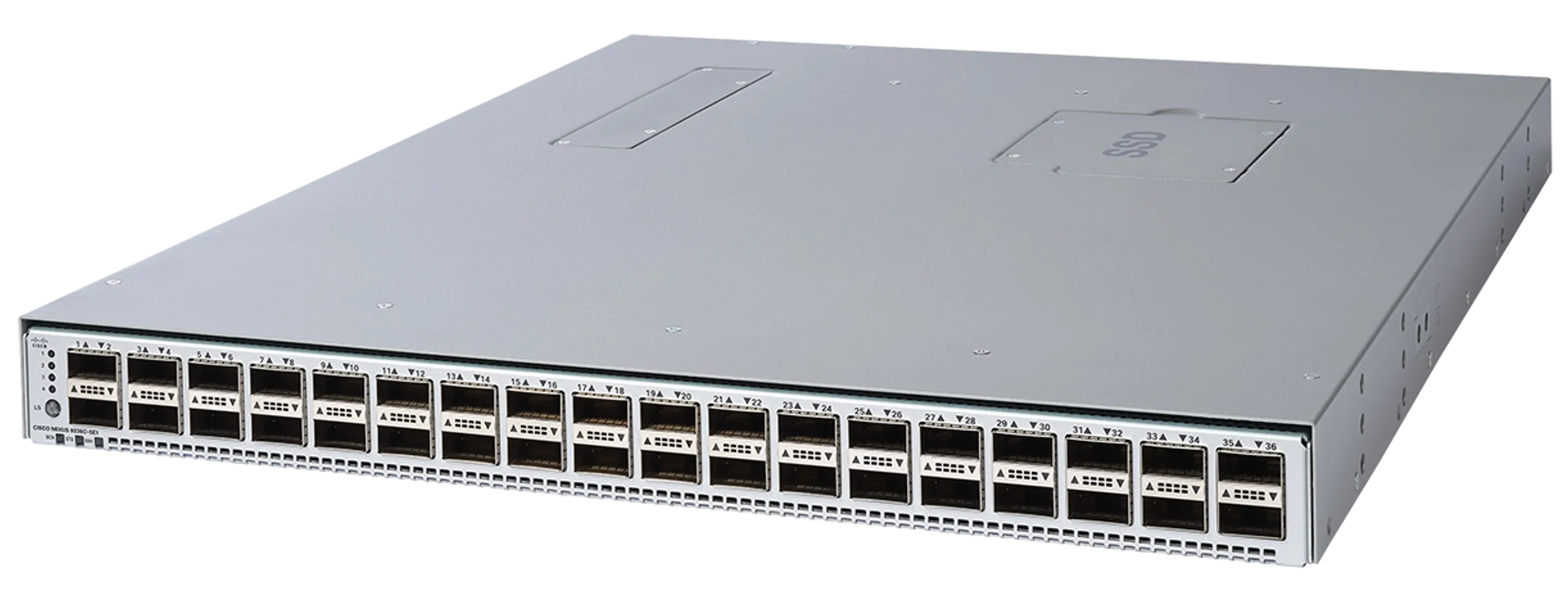

Коммутатор Cisco N9348Y12C-SE1, 32 x 1/10/25- Гбит/с SFP + 16 x 1/10/25/50-Гбит/с SFP + 12 x 40/100-Гбит/с QSFP28 портов, управляемая платформа, Cisco NX-OS, стоечное исполнение
Основное описание о коммутаторе Cisco N9348Y12C-SE1
Cisco N9348Y12C-SE1 — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: 32 x 1/10/25- Гбит/с SFP + 16 x 1/10/25/50-Гбит/с SFP + 12 x 40/100-Гбит/с QSFP28 портов, управляемая платформа, Cisco NX-OS, стоечное исполнение, сеть ЦОД. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Nexus / N9300 — новые фиксированные модели. Подбор конфигурации начинают с требований к подключению и размещению. Полезную полосу оценивают по одновременно работающим источникам данных. Скорость порта и скорость соседнего оборудования согласуют до включения линии. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Параметр «описание исполнения»: 32 x 1/10/25-Гбит/с SFP + 16 x 1/10/25/50-Гбит/с SFP + 12 x 40/100- Гбит/с QSFP28 порты. Параметр «порты»: 32 x 1/10/25- Гбит/с SFP + 16 x 1/10/25/50-Гбит/с SFP + 12 x 40/100-Гбит/с QSFP28 порты.
Функциональные возможности и принцип работы
Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. План портов помогает связать номер разъёма с конкретной линией и её назначением.
Технические особенности
- Модель: N9348Y12C-SE1
- Тип устройства: Коммутатор
- Особенность исполнения 1: 32 x 1/10/25- Гбит/с SFP + 16 x 1/10/25/50-Гбит/с SFP + 12 x 40/100-Гбит/с QSFP28 портов
- Особенность исполнения 2: управляемая платформа
- Особенность исполнения 3: Cisco NX-OS
- Особенность исполнения 4: стоечное исполнение
- Особенность исполнения 5: сеть ЦОД
- Описание исполнения: 32 x 1/10/25-Гбит/с SFP + 16 x 1/10/25/50-Гбит/с SFP + 12 x 40/100- Гбит/с QSFP28 порты
- Порты: 32 x 1/10/25- Гбит/с SFP + 16 x 1/10/25/50-Гбит/с SFP + 12 x 40/100-Гбит/с QSFP28 порты
- Процессор управления: 6 cores
- Системная память: Стандартный: 32 GB Expandable: 32 GB
- Накопитель SSD drive: 128 GB
- Порты управления: 2 порты: 1 RJ-45 and 1 SFP
- Порты USB: 1
- Входное напряжение (AC): 100-240V
- Входное напряжение (High-Voltage AC [HVAC]): 200 to 277V
- Входное напряжение (DC): 48V to 60V
- Входное напряжение (High-Voltage DC [HVDC]): 240V to 380V
- Вентиляторы: 4
Применение
Cisco N9348Y12C-SE1 рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Задержка важна для голосового трафика и интерактивных приложений. При переносе сервисов составляют план переключения и проверки доступности. Внедрение завершают проверкой тех сервисов, ради которых устанавливается оборудование. Выбор исполнения должен учитывать условия помещения и режим работы.
Преимущества Cisco N9348Y12C-SE1
При подборе Циско N9348Y12C-SE1 оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 32 x 1/10/25- Гбит/с SFP + 16 x 1/10/25/50-Гбит/с SFP + 12 x 40/100-Гбит/с QSFP28 портов. При расчёте узла также учитывают управляемая платформа. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Избыточное количество переходников усложняет диагностику физической линии.
Совместимость и подбор
Для физических соединений выбирают исполнения с разъёмами QSFP28, SFP28 в соответствии с портом, скоростью и поддерживаемым типом линии. Параметры соседнего интерфейса проверяют вместе с настройками локального порта. Резервный путь проектируют отдельно от обычной рабочей линии. Существующую инфраструктуру проверяют по точным артикулам устройств. Региональный вариант согласуют до оформления заказа. Для установки в стойку заранее выбирают соответствующие монтажные принадлежности.
Конструкция и технические особенности N9348Y12C-SE1
Путь отвода тепла сохраняют свободным при размещении рядом с другими устройствами. Габариты проверяют вместе с необходимым пространством для подключения кабелей. Разъёмы не должны воспринимать вес закреплённых кабельных жгутов. При плотном размещении учитывают нагрев соседних узлов. Монтажный комплект согласуют с конкретным корпусом. Сервисный доступ к подключению сохраняют после окончательной установки.
Монтаж и эксплуатация
Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. Кабели маркируют на обоих концах для удобства последующей диагностики. Рабочие настройки сохраняют после завершения проверки подключения. До включения сверяют напряжение питания с параметрами выбранного исполнения. Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы. Монтаж выполняют с соблюдением требований электробезопасности объекта.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco N9364E-SP2R-O: Ethernet; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco N9364E-SP2R-Q: Ethernet; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Решение принимают после проверки подключений, питания и рабочего программного окружения. Условия эксплуатации проверяют для каждого рассматриваемого исполнения. Сходство названия серии не означает одинаковый состав интерфейсов. Более крупная платформа оправдана, когда требуются дополнительные подключения или ресурсы.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- UL 62368-1 3rd Издание; CAN/CSA-C22.2 No. 62368 3rdEdition; EN 62368-1 2nd Издание; IEC 62368-1 3rd Издание; AS/NZS 62368.1:2022; CNS 15598-1:2020; UL 60950-1 2nd Издательство
- Блоки питания
- 650W AC порт- боковой прием и портбоковой выхлоп 930W DC порт- боковой прием и портбоковой выхлоп 1200W HVAC/HVDC порт- боковой прием
- Вентиляторы
- 4
- Влажность
- 5 – 95% (без конденсации)
- Входное напряжение (DC)
- 48 В до 60 В
- Компонент
- вес
- Максимальное количество VLAN
- 4096 2
- Модель
- N9348Y12C-SE1
- Порты
- 32 x 1/10/25- Гбит/с SFP + 16 x 1/10/25/50-Гбит/с SFP + 12 x 40/100-Гбит/с QSFP28 порты
- Порты USB
- 1
- Порты управления
- 2 порты: 1 RJ-45 и 1 SFP
- Производитель
- Cisco
- Рабочая температура
- 32-104°F (от 0 до 40°C)
- Системная память
- Стандартный: 32 GB Расширяем: 32 GB
- Системный буфер
- 64 MB
- Соответствие RoHS
- Да
- Температура хранения
- -40-158°F (-40-70°C)
- Тип устройства
- Коммутатор
- 1100 Вт HVDC/HVAC электропитание
- 2.3 lb (1kg)
- 1100 Вт постоянного тока
- 2.3 lb (1kg)
- 1100 Вт электропитание
- 2.3 lb (1kg)
- 1200 Вт электропитание
- 2.42 lb (1.1kg)
- 1400 Вт электропитание
- 2.64 lb (1.2 kg)
- 2000W DC PowerSign
- 2.42 lb (1.1 kg)
- 2000W HVDC/HVAC источник питания
- 2.42 lb (1.1 kg)
- 650 Вт электропитание
- 2.42 lb (1.1kg)
- 750W электропитание
- 2.1lb (0.95kg)
- 930 Вт электропитание
- 2.42 lb (1.1kg)
- Cisco N9336C-SE1
- NXA-PAC-750W-PE NXA-PAC-750W-PI NXA-PAC-1100W-PE NXA-PAC-1100W-PI NXA-PDC-1100W-PE NXA-PDC-1100W-PI NXA-PHV-1100W-PE NXA-PHV-1100W-PE; NXA-SFAN-35CFM-PI NXA-SFAN-35CFM-PE
- Cisco N9336C-SE1 без источников питания и вентиляторов
- 17.4 lb (7.9kg)
- Cisco N9348Y12C-SE1 без источников питания и вентиляторов
- 16.39 lb (7.43 kg)
- Cisco N9396T12C-SE1
- NXA-PAC-1400W-PI NXA-PAC-1400W-PE NXA-PDC-2KW-PI; NXASFAN-160CFM2PI NXASFAN-160CFM2PE
- Cisco N9396T12C-SE1 без источников питания и вентиляторов
- 24.34 lb (11.04kg)
- Cisco N9396Y12C-SE1
- NXA-PAC-1400W-PI NXA-PAC-1400W-PE NXA-PDC-2KW-PI; NXASFAN-160CFM2PI NXASFAN-160CFM2PE
- Cisco N9396Y12C-SE1 без источников питания и вентиляторов
- 40 lb (18.8kg)
- Cisco Nexus Dashboard
- Cisco Nexus Dashboard — это платформа, которая преобразует сети центров обработки данных благодаря простоте, автоматизации и аналитике. Cisco Nexus Dashboard является центральной консолью управления для нескольких центров обработки данных и общей платформой для размещения служб работы центров обработки данных Cisco. Эти услуги доступны для всех тканей центров обработки данных и обеспечивают аналитику в реальном времени, видимость, уверенность в сетевых политиках и операциях, а также оркестровку политики для тканей центров обработки данных, таких как развертывание NX-OS, охватывающих сети LAN Fabric, SAN и IP Fabric для Media (IPFM). Cisco Nexus Dashboard 4.1 объединяет несколько сервисов, таких как Insights, Orchestrator и Fabric Controller, в единую платформу для работы с центрами обработки данных.
- RoHS
- Продукт RoHS-6 совместим с исключениями для шаров с сеткой с лидированным шаром (BGA) и свинцовых пресс-подключающих разъемов.
- Акустические характеристики
- Поглощение на стороне порта: 70.7 дБА при 50% скорости вентилятора 82.2 дБА при 80% скорости вентилятора 86.9 дБА при 100% скорости вентилятора Выхлоп на стороне порта: 73.7 дБА при 60% скорости вентилятора 80.4 дБА при 80% скорости вентилятора 85.9 дБА при 100% скорости вентилятора
- Блок питания Часть номер
- NXA-PAC-650W-PI NXA-PAC-650W-PE NXA-PDC-930W-PI NXA-PDC-930W-PE N9K-PUV-1200W
- Варианты сетевой архитектуры
- Cisco Поддержка коммутаторов серии N9300 Cisco NX-OS VXLAN EVPN, Cisco IP Для медиа, Cisco Nexus Dashboard, и IP маршрутизируемый или Ethernet- переключен Layer-2 ткани с использованием комплексного набора одноадресных и многоадресных IPv6/IPv4 и Ethernet Протоколы.; Целенаправленно построенные Cisco NX-OS Операционная система является модульной, с выделенным процессом для каждого протокола маршрутизации: дизайн, который изолирует ошибки при одновременном повышении доступности. Cisco Nexus Hyperfabric — это облачная операционная модель для Cisco Nexus Во-первых, он революционизирует сеть центров обработки данных, предлагая fFabric в качестве услуги, что упрощает развертывание и управление сетевыми структурами. Он обеспечивает масштабируемую, простую в использовании платформу, которая снижает сложность и повышает операционную эффективность, что делает его идеальным для современного центра обработки данных.; Поддержка стандартов на основе VXLAN EVPN ткани, включая иерархическую поддержку нескольких сайтов; трехуровневая поддержка BGP архитектура, позволяющая горизонтально, неблокируя IPv6 сетевых структур в масштабе сети; Всесторонняя поддержка протоколов Layer-3 (v4 и v6) пакеты протоколов одноадресной и многоадресной маршрутизации, включая: BGP, Open Shortest Path First (OSPF Внутренняя система к внутренней системе (Interner System)IS-IS), Enhanced Interior Gateway Routing Protocol (EIGRP), Routing Information Protocol Версия 2 (RIPv2), Protocol Independent Multicast Режим разрежения ()PIM-SM Источнико-специфический мультикаст (Specific Многоадресный)SSM Протокол обнаружения источников мультикастовых (Многоадресный Source Discovery Protocol)MSDP); Сегментная маршрутизация (SR) позволяет сети передавать Multiprotocol Label Switching (MPLS) пакеты и инженерный трафик без Resource Reservation Protocol (RSVP) Машиностроение (TE Он обеспечивает альтернативу плоскости управления для повышения масштабируемости сети и виртуализации. Cisco IP Ткань для СМИ помогает вам мигрировать из одного места в другое SDI В IP-инфраструктуре один кабель может нести несколько двунаправленных потоков трафика и может поддерживать различные размеры потока без необходимости изменения физической инфраструктуры. Cisco Nexus Dashboard предоставляет клиентам полную видимость по всей их сети и решениям, которые могут помочь им выявлять и смягчать угрозы безопасности, реализовывать и устранять узкие места производительности, придерживаться соблюдения требований к данным и иметь представление о операциях по планированию мощности.
- Вентиляторный лоток: NXASFAN-160CFM2PI или NXASFAN-160CFM2PE
- 1.3 lb (0.59 kg)
- Входное напряжение (AC)
- 100-240V
- Входное напряжение (Высокая мощность) AC [HVAC])
- 200-277V
- Входное напряжение (Высокая мощность) DC [HVDC])
- 240 В до 380 В
- Высокая доступность аппаратной и программной платформы
- Виртуальный порт-канал (vPC) Технология обеспечивает Layer-2 многомерное прохождение через устранение Spanning Tree Protocol (STP.; Способен к связыванию ткани в VXLAN окружающей среды, устраняя необходимость в одноранговых VPC Равноценный мультипат ( Equal-Cost Multipath)ECMP) маршрутизация позволяет использовать Layer-3 Эта функция помогает организациям предотвратить узкие места в сети, повысить устойчивость и добавить емкость с небольшими нарушениями сети; Обновления технического обслуживания программного обеспечения (SMU) содержат исправления для конкретного дефекта и обеспечивают быстрое решение критических проблем. с горячей заменой Силовые агрегаты (PSU) и вентиляторы с N+1 избыточность.
- Высота эксплуатации
- 0 – 13,123 ft (0 – 4000m)
- Габариты (В×Ш×Г)
- 1.72”x 17.3” x18”
- Ключевая характеристика 1
- 32 x 1/10/25- Гбит/с SFP + 16 x 1/10/25/50-Гбит/с SFP + 12 x 40/100-Гбит/с QSFP28 портов
- Ключевая характеристика 2
- управляемая платформа
- Ключевая характеристика 3
- Cisco NX-OS
- Ключевая характеристика 4
- стоечное исполнение
- Ключевая характеристика 5
- сеть ЦОД
- Количество активных сеансов SPAN
- 24
- Количество групп отслеживания IGMP
- 128K
- Количество записей для перевода сетевых адресов (NAT)
- 8000
- Количество очередей
- 8
- Количество экземпляров виртуальной маршрутизации VRF
- 2044
- Коммутатор Cisco N9336C-SE1
- 36-портовый 40/100 Гбит/с QSFP28 Коммутатор
- Коммутатор Cisco N9396T12C-SE1
- 96-порт 100 М/1/10 GBASE-T + 12-порт 40/100 Гбит/с QSFP28 Коммутатор *
- Коммутатор Cisco N9396Y12C-SE1
- 48-порт 1/10/25 Гбит/с SFP + 48 х 1/10/25/50 Гбит/с SFP + 12 х 40/100 Гбит/с QSFP28 Коммутатор
- Коммутаторы Cisco N9300-SE1
- Номер части энергоснабжения; Фан-часть номер
- Максимальная мощность (AC/DC)
- 410W(PI) 490W(PE)
- Максимальное количество VLAN в экземплярах Rapid per-VLAN Spanning Tree (RPVST)
- 4000
- Максимальное количество входов в IPv4
- 1.25M
- Максимальное количество входов в IPv6
- 640K
- Максимальное количество групп протокола Hot-Standby Router Protocol (HSRP)
- 1000
- Максимальное количество записей MAC-адреса
- 1.25M
- Максимальное количество записей в списке контроля доступа (ACL)
- 136K/136K
- Максимальное количество каналов в агрегированном портовом канале
- 4000
- Максимальное количество маршрутов IPv4 Longest Prefix Match (LPM)
- 2M
- Максимальное количество маршрутов IPv6 Longest Prefix Match (LPM)
- 1M
- Максимальное количество многоадресных маршрутов
- 128K
- Максимальное количество портовых каналов
- 5000
- Максимальное количество путей ECMP
- 128-way
- Максимальное количество экземпляров MST
- 64
- Масштабирование и защита
- ● IEEE 802.1ae MAC безопасность MACsec) возможности для всех порты, который позволяет шифровать трафик на физическом уровне и обеспечивает безопасный сервер, пограничный лист и соединение лист-к-листу. IPSec VXLANsec.
- Минимальная версия образа NX-OS
- 10.6.3
- Минимальная гиперсборная версия
- Не применяется
- Накопитель SSD
- 128 GB
- Направление воздушного потока
- Впуск и выхлоп на стороне порта
- Наработка на отказ MTBF
- 322,260 часов
- Описание исполнения
- 32 x 1/10/25-Гбит/с SFP + 16 x 1/10/25/50-Гбит/с SFP + 12 x 40/100- Гбит/с QSFP28 порты
- Описание модели
- Cisco N9300 32 x 1/10/25-Гбит/с SFP + 16 x 1/10/25/50-Гбит/с SFP + 12 x 40/100- Гбит/с QSFP28 порты
- Последовательные порты RS-232
- 1
- Программируемость
- Автоматизация Day-0 через Питание on Auto Provisioning (POAP), резко сокращая время обеспечения.; Ведущие в отрасли интеграции для ведущих приложений управления конфигурацией DevOps, таких как Ansible. Обширная поддержка Native YANG и стандартной модели OpenConfig через RESTCONF/NETCONF/gNMI.; REST API взаимодействует с программным движком управления данными Cisco NX-OS (DME).; Телеметрия, управляемая моделью, повышает наблюдаемость сети.; Сторонний хостинг приложений с использованием Cisco Application Framework (CAF).
- Процессор управления
- 6 ядер
- Сетевая инфраструктура для ИИ и машинного обучения (AI/ML)
- Коммутаторы серии Cisco N9300 поддерживают инновационные алгоритмы управления загруженностью и управления потоком, а также задержку и телеметрию, необходимые для удовлетворения требований к проектированию тканей AI / ML. Обратитесь к заметкам выпуска Cisco NX-OS для проверки поддерживаемых функций.
- Соответствие нормативам
- Соответствует маркировке СЕ согласно директивам 2004/108/EC и 2006/
- Типичная мощность (AC/DC)
- 265W(PI) 275W(PE)
- Фан-лот: NXA-SFAN-35CFM-PE или NXA-SFAN-35CFM-PI
- 0.27 lb (0.12kg)
- Фан-часть номер
- NXA-SFAN-35CFM-PI NXA-SFAN-35CFM-PE
- Частота (AC)
- 50-60 Гц
- ЭМС: излучение
- 47CFR Часть 15 (CFR 47) Класс А; AS/NZS CISPR32 Класс А; Класс CISPR32 А; EN55032 Класс А; Класс A ICES003; VCCI-CISPR32 Класс А; EN61000-3-2; EN61000-3-3; KS C 9832 Класс А; KS C 9610-3-2; KS C 9610-3-3; Класс A CNS15936; EN 300386
- ЭМС: помехоустойчивость
- EN55035; CISPR35; EN300386; KS C 9835; EN 61000-6-1; EN 61000-6-2
