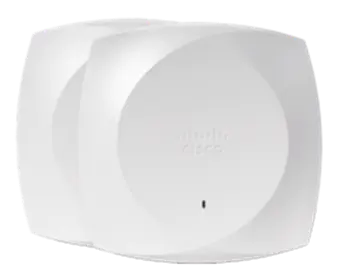

Точка доступа Wi-Fi Cisco CW9178I, Wi-Fi 7, диапазоны 2.4/5/6 ГГц, WPA3, OFDMA

Основные характеристики

Индикация

• Статус светодиода указывает на статус загрузчика, статус ассоциации, рабочий статус, предупреждения загрузчика и ошибки загрузчика

Интерфейсы

2x 100M/1000M/2.5G/5G/10G многоногий Ethernet (RJ-45); Консоль управления порт (RJ-45) со скоростью по умолчанию 115200 bps; USB 2.0 в 9W

Масса

4.1 lb. (1.87 kg)

Модель

CW9178I

Потребляемая мощность

Примечание: фактическое потребление энергии может варьироваться в зависимости от использования AP. Типичное потребление энергии предполагает, что AP передает трафик * во время типичных бизнес-часов и простаивает во время внерабочих часов. Бизнес-часов, как предполагается, 11 часов в день, 6 дней в неделю. * Условия тестирования: 802.3bt: 6 ГГц, 5 ГГц в высоком и 5 ГГц в низком диапазоне, все работающие на 160 МГц (4x4), проходящие 1 Гбит / с на полосу трафика загрузки и 2.4 ГГц, работающие на 20 МГц (4x4), проходящие 150 Мбит / с трафика загрузки; USB отключен; 2x 10G Ethernet порты; Температура окружающей среды 25 ̊C (77°F). 802.3at: диапазоны 6 ГГц и 5 ГГц, работающие на частоте 160 МГц (2x2), пропускающие 1 Гбит/с на полосу трафика загрузки, и диапазон 2.4 ГГц, работающий на частоте 20 МГц (2x2), проходящий 150 Мбит/с трафика загрузки; USB отключен; 1x10G Ethernet порт; Температура окружающей среды 25 ̊C (77°F).

Программное обеспечение

Cisco Wireless 9178I; Cisco IOS® XE Программное обеспечение Версия 17.15.2 или более поздней версии

Производитель

Cisco

Сертификация

Wi-Fi Alliance: Wi-Fi 7 (R1), Wi-Fi 6 (R2), Wi-Fi 6E, WPA3-R3, WPA3-Suite B, Enhanced Open Security; Bluetooth SIG: Bluetooth Low Energy

Тип устройства

Точка доступа Wi-Fi

10G Multigigabit Ethernet

Двойной мультигигабит Ethernet обеспечивает электроэнергиюрезервируемый и связьрезервируемый подтягивать портыКаждый со скоростью до 10 Гбит/с.Связь и избыточность мощности обеспечивают безударную производительность во время отказоустойчивости. Примечание: Кабель Cat6/Cat6A необходим для 10 Гбит/с порт Скорость. 5e Кабель может поддерживать скорость до 5 Гбит/с.

802.11n версии 2.0 (и связанные с ней возможности)

4x4 MIMO четыре пространственных потока; MRC; 802.11n и 802.11a/g формирование луча; 20- и 40-MHz каналы; PHY скорость передачи данных до 1.5 Гбит/с (40 MHz с 5 GHz и 20 MHz с 2.4 GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка

Bluetooth/BLE

Интегрированное радио Bluetooth Low Energy (BLE) 5.3 позволяет использовать такие варианты использования, как отслеживание активов, поиск путей и аналитика. Обновляем до BLE 6 с будущим обновлением программного обеспечения.

Intelligent Capture

Intelligent Capture исследует сеть и обеспечивает глубокий анализ Cisco Catalyst TM Center. Программное обеспечение может отслеживать более 240 аномалий и мгновенно просматривать все пакеты по требованию, эмулируя сетевого администратора на месте. Интеллектуальный захват позволяет принимать более обоснованные решения в беспроводных сетях.

Wi-Fi 6E (802.11ax)

Стандарт IEEE 802.11ax, также известный как High-Efficiency Wireless (HEW) или Wi-Fi 6, построен на 802.11ac. Он обеспечивает лучший опыт работы в типичных средах с более предсказуемой производительностью для передовых приложений, таких как 4K или 8K видео.; приложения для совместной работы высокой плотности и высокой четкости; Беспроводные офисы; Интернет вещей (IoT). Wi-Fi 6E — это Wi-Fi 6 «расширенный» в полосу частот 6 ГГц.

Wi-Fi 7 (802.11be)

Стандарт IEEE 802.11be, также известный как Extremely High Пропускная способность (EHT) или Wi-Fi 7, является последним в Wi-Fi с такими улучшениями, как 4K-QAM, многоканальная работа (MLO), улучшенный многократный доступ с ортогональным частотным разделением (OFDMA), поддержка преамбулы прокалывания для ширины канала 320 МГц, построенная для увеличения скорости передачи данных и производительности соединения, особенно для приложений, требующих низкой задержки, таких как приложения AR и VR.

Акселерометр

Встроенный акселерометр позволяет непрерывно проверять после развертывания, как установлена AP.

Артикулы

Cisco Wireless 9178I Точка доступа: Внутренний антенны; CW9178I

Встроенная антенна

2.4 ГГц: пиковое усиление 4 дБи, внутренняя антенна, всенаправленная в азимуте; 5 ГГц: пиковое усиление 5 дБи, внутренняя антенна, всенаправленная в азимуте; 6 ГГц: пиковое усиление 6 дБи, внутренняя антенна, всенаправленная в азимуте; IoT: пик усиления 3 дБи, внутренняя антенна, всенаправленная в азимуте; UWB: пик усиления 7 дБи, внутренняя антенна, всенаправленная в азимуте; GNSS: (L1) Пиковый коэффициент усиления 5 дБи, (L5) Пиковый коэффициент усиления 2 дБи, внутренняя антенна, всенаправленная в азимуте

Встроенный GNSS/GPS

Встроенная антенна GNSS/GPS позволяет осуществлять бесшовную совместную посадку на борт, при этом AP разумно выбирает регуляторный домен и информацию о местоположении.

Габариты (Ш×Д×В)

Точка доступа (без крепления скобок):; 9.9 x 9.9 x 2.0 in. (25.1 x 25.1 x 5.1 см)

Гибкая радиосвязь (FRA) с режимом четырехрадио

FRA позволяет точкам доступа разумно определять режим работы радиоприемников на основе радиочастотной среды и требований трафика. Точки доступа могут работать в следующих режимах:; Трирадио режим: один 4x4 6-ГГц радио, один 4x4 5-ГГц радио и один 4x4 2.4-ГГц радио; В режиме четырехрадио точка доступа имеет одно радио 4x4 6 ГГц, два радио 4x4 5 ГГц и одно радио 4x4 2.4 ГГц. С четырьмя 4x4 радиостанциями (квадрат-радио) внутри точки доступа емкость клиентского устройства может быть увеличена по требованию. Режим по умолчанию точки доступа представляет собой трирадио с 4x4 для 5 ГГц, 6 ГГц и 2.4 ГГц. Он имеет возможность работать в режиме четырехрадио, что позволяет использовать преимущества FRA, а также позволяет радиостанциям 2.4 и 6 ГГц оставаться активными.

Интегрированная ультра-широкополосная (UWB) радиосвязь

Для служб точного отслеживания активов и определения местоположения с использованием точек доступа Cisco Wi-Fi 7 интегрированное радио UWB обеспечивает гибкость, позволяющую использовать больше вариантов использования для предприятий.

Ключевая характеристика 1

Wi-Fi 7

Ключевая характеристика 2

диапазоны 2.4/5/6 ГГц

Ключевая характеристика 3

WPA3

Ключевая характеристика 4

OFDMA

Ключевая характеристика 5

встроенные антенны

Оптимизация мощности AP (режим экономии энергии AP)

Оптимизация AP Питание (режим экономии энергии) позволяет точке доступа снизить потребление энергии, например, отключая радиоприемники во время выключения часов и в выходные дни, при этом оставаясь достаточно умной, чтобы повторно задействовать все функции, если они необходимы. Это экономит электроэнергию и уменьшает углеродный след от запуска беспроводной сети.

Перераспределение клиентов между диапазонами

Улучшено, чтобы помочь клиентам с частотой 6 ГГц, способным покинуть радиоприемник 5 ГГц и подключиться к радиоприемнику 6 ГГц. Клиенты с поддержкой Wi-Fi 6E автоматически направляются на подключение к радио 6 ГГц, чтобы воспользоваться преимуществами, которые предлагает это радио, очищая радиоприемники 2.4 и 5 ГГц для старых клиентов.

Поддержка контейнеров для приложений

Поддержка контейнеров обеспечивает возможности краевых вычислений для приложений IoT на хост-точки доступа.

Радиоинтерфейс 802.11ac

4x4 + 4x4 нисходящий канал MU-MIMO с 4x4 пространственные потоки; MRC; 802.11ac формирование луча; 20-, 40-, 80- и 160-MHz каналы; PHY скорость передачи данных до 3.4 Гбит/с (двойной) 4x4 160 MHz на 5 GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка; WPA2/WPA3 поддержка

Радиоинтерфейс Wi-Fi 6 (802.11ax)

4x4 + 4x4 Downlink / Downlink MU-MIMO по четыре пространственных потока (по одному)5 GHz); 4 x4 восходящий канал/нисходящий канал MU-MIMO с четырьмя пространственными потоками (...)2.4 и 6 GHz); Uplink/нисходящий канал OFDMA; 1024 QAM; TWT; BSS цветные; MRC; 802.11ax формирование луча; 20-, 40-, 80- и 160-MHz каналы5 и 6 GHz); 20-MHz каналы2.4 GHz); PHY скорость передачи данных до 10.2 Гбит/с (4x4 160 MHz на 6 GHz, 4x4 + 4x4 80 MHz на 5 GHz и 4x4 20 MHz на 2.4 GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка; WPA2/WPA3 поддержка

Радиоинтерфейс Wi-Fi 7 (802.11be)

4x4 + 4x4 Downlink / Downlink MU-MIMO с 4 Пространственные потоки каждого ()5 GHz); 4x4 Downlink / Downlink MU-MIMO с четырьмя пространственными потоками (...)2.4 и 6 GHz); 4096 QAM; Многоканальная операция; Преамбула пунктуации; Uplink/нисходящий канал OFDMA; TWT; BSS - комбинирование максимального коэффициента (максимальное соотношение)MRC); 20-, 40-, 80-, 160- и 320-MHz каналы6 GHz); 20-, 40-, 80- и 160-MHz каналы5 GHz); 20-MHz каналы2.4 GHz); PHY скорость передачи данных: в режиме Quad Radio, до 24 Гбит/с (4x4 320 MHz на 6 GHz, 4x4 + 4x4 160 MHz на 5 GHz и 4x4 20 MHz на 2.4 GHz в режиме Tri Radio, до 18 Гбит/с (4x4 320 MHz на 6 GHz, 4x4 160 MHz на 5 GHz и 4x4 20 MHz на 2.4 GHz) или PHY скорость передачи данных до 23 Гбит/с (4x4 320 MHz на 6 GHz, 4x4 160 MHz на 5 GHz и 4x4 160 MHz на 5 GHz); Агрегация пакетов: Совокупность MAC Подразделение данных протокола A-MPDU(передать и получать), агрегировать MAC Единица данных об услугах A-MSDU(передать и получать); 802.11 Динамический выбор частоты (DFS Циклическое разнообразие (Cyclic Shift Diversity)CSD) поддержка; Wi-Fi Protected Access 3 (WPA3) поддержка

Размещение приложений

Хостинг приложений помогает упростить развертывание IoT и подготовить их к будущему, устраняя необходимость установки и управления накладными сетями. С помощью интерфейса USB можно развернуть контейнерные приложения и аппаратные модули для снижения стоимости и сложности. Добавление Cisco Catalyst Center обеспечивает управление рабочими процессами и жизненным циклом приложений в масштабах всего развертывания.

Совместимые контроллеры Wi-Fi

Беспроводные контроллеры серии Catalyst 9800 (физические или виртуальные); Cisco Catalyst 9000 с встроенным беспроводным контроллером в режиме SDA

Требования к электропитанию

802.3bt Cisco Universal PoE (Cisco UPOE®), 802.3at Питание через Ethernet Plus (PoE+), 802.3af PoE (только для настройки постановки, все радиостанции выключены); Cisco Питание Injector (CW-INJ-8); Примечание: фактическое потребление энергии может варьироваться в зависимости от использования точки доступа. Рекомендуется обеспечить, чтобы протокол обнаружения уровня связи (LLDP) / протокол обнаружения Cisco позволял надлежащие переговоры о мощности. FB - Полная группа, LB - Нижние группы UNII (UNII 1 и 2), а HB - Высшие группы UNII (UNII 2E и 3). Примечание: Таблица с рисунком мощности выше, начиная с версии 17.15.3 IOS-XE.

Условия среды

Температура ноноперации (хранения): -22 градус 158°F (-30 градус 70°C); Испытание на высоту без отрыва от источника (хранение): 25˚C (77°F) в 15,000 ft (4570 m); Рабочий температура: 32 градус 122°F (0 градус 50°C); Рабочий влажность: 10% – 90% (без конденсации); Рабочий Испытание высоты: 40˚C (104°F) в 9843 ft (3000 m) Примечание: Когда температура окружающей среды превышает рабочую температуру 40˚C (104̊F), точка доступа будет смещаться от 4x4 – 2x2 на 2.4-GHz, 5-GHz и 6-GHz радио (радио), однако, USB Интерфейс останется включенным.
