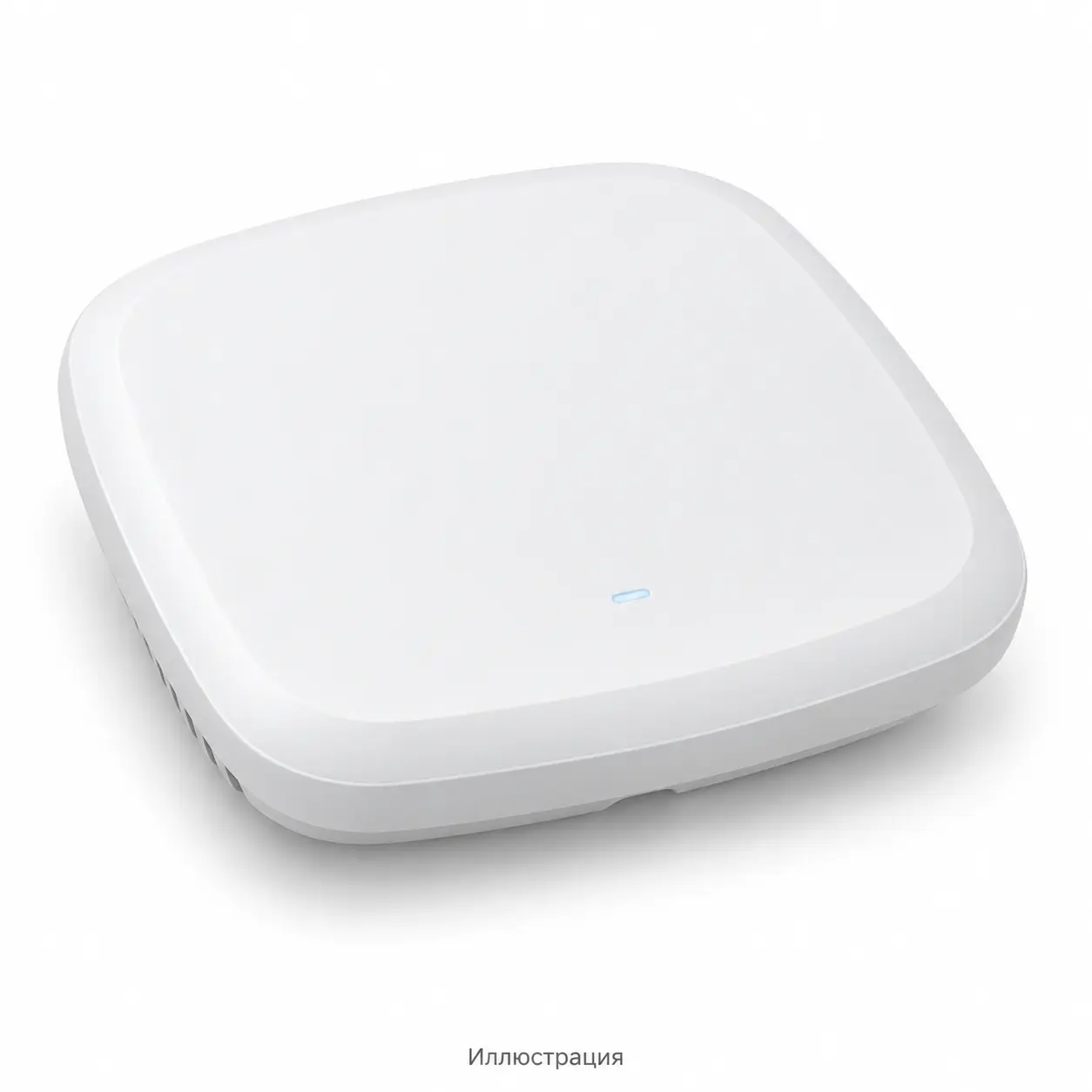

Точка доступа Wi-Fi Cisco CW9172I, Wi-Fi 7, диапазоны 2.4/5/6 ГГц, WPA3, OFDMA

Основные характеристики

Индикация

Статус LED указывает на статус загрузчика, статус ассоциации, рабочий статус, предупреждения загрузчика и ошибки загрузчика

Интерфейсы

1x100M/1000M/2.5G многоногий Ethernet (RJ-45) Uplink; Консоль управления порт (RJ-45) со скоростью по умолчанию 115200 bps; USB 2.0 в 4.5W

Масса

1.9 lb (874g) CW9172H; 1.26 lb (572 g)

Модель

CW9172I

Потребляемая мощность

Примечание: фактическое потребление энергии может варьироваться в зависимости от использования AP. Типичное потребление энергии предполагает, что AP передает трафик* во время типичных бизнес-часов и простаивает во время внерабочих часов. Бизнес-часов, как предполагается, 11 часов в день, 6 дней в неделю. * Условия тестирования: Двойное радио 802.3at: полоса 5 ГГц, работающая на 160 МГц (4x4), пропускающая 400 Мбит / с на полосу трафика загрузки и полоса 2.4 ГГц, работающая на 20 МГц (2x2), пропускающая 50 Мбит / с трафика загрузки; USB отключен; 2.5G Ethernet порт; Температура окружающей среды 25 ̊C (77°F). Tri Radio 802.3at: 6 ГГц и 5 ГГц диапазоны, работающие на 160 МГц (2x2), пропускающие 200 Мбит/с на полосу трафика загрузки и полоса 2.4 ГГц, работающая на 20 МГц (2x2), пропускающая 50 Мбит/с трафика загрузки; USB отключен; 2.5G Ethernet порт; Температура окружающей среды 25 ̊C (77°F).; CW9172H; Примечание: фактическое потребление энергии может варьироваться в зависимости от использования AP. Типичное потребление энергии предполагает, что AP передает трафик * во время типичных бизнес-часов и простаивает во время внерабочих часов. Бизнес-часов, как предполагается, 11 часов в день, 6 дней в неделю. * Условия тестирования: 802.3at: 6 ГГц и 5 ГГц диапазоны, работающие на 160 МГц (2x2), проходящие 200 Мбит / с на полосу трафика загрузки и 2.4 ГГц, работающие на 20 МГц (2x2), проходящие 50 Мбит / с трафика загрузки; USB отключен; 2.5G Ethernet порт; Температура окружающей среды 25 ̊C (77°F).

Программное обеспечение

Cisco Wireless 9172I – Cisco IOS XE Программное обеспечение Версия 17.15.2b или более поздний Cisco Wireless 9172H – Cisco IOS XE Программное обеспечение Версия 17.17.1 или более поздний

Производитель

Cisco

Сертификация

Wi-Fi Alliance: Wi-Fi 7 (R1), Wi-Fi 6 (R2), Wi-Fi 6E, WPA3-R3, WPA3-Suite B, Enhanced Open Security; Bluetooth SIG: Bluetooth Low Energy

Тип устройства

Точка доступа Wi-Fi

802.11n версии 2.0 (и связанные с ней возможности)

PHY скорость передачи данных до 440 Мбит/с (2x2 40 MHz с 5 GHz и 2x2 20 MHz с 2.4 GHz) или 744 Мбит/с (4x4 40 MHz на 5 GHz и 2x2 на 20 MHz с 2.4 GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка

Варианты двух источников питания (PoE/DC) (9172I)

Гибкость развертывания в старых или временных помещениях.

Встроенная антенна

CW9172I; 2.4 ГГц: пиковое усиление 4dBi, внутренняя антенна, всенаправленная в азимуте; 5 ГГц: пиковое усиление 5.5 дБи, внутренняя антенна, всенаправленная в азимуте; 6 ГГц: пиковое усиление 6dBi, внутренняя антенна, всенаправленная в азимуте; IoT: пик усиления 2dBi, внутренняя антенна, всенаправленная в азимуте CW9172H; 2.4 ГГц: пиковое усиление 4dBi, внутренняя антенна, всенаправленная в азимуте; 5 ГГц: пик усиления 7dBi, внутренняя антенна, всенаправленная в азимуте; 6 ГГц: пиковое усиление 6dBi, внутренняя антенна, всенаправленная в азимуте; IoT: пиковое усиление 1.25dBi, внутренняя антенна, всенаправленная в азимуте

Встроенные радиомодули

CW9172I; Wi-Fi 7 802.11be на всех трех радиостанциях; 2.4 ГГц + 5 ГГц + 6 ГГц (все 2x2:2) или 2.4 ГГц (2x2:2) + 5 ГГц (4x4:4); Выделенное радио сканирования и IoT (BLE 6) Radio CW9172H; Wi-Fi 7 802.11be на всех трех радиостанциях; 2.4 ГГц + 5 ГГц + 6 ГГц (все 2x2:2); Радиостанция для сканирования/aux-радио и IoT (BLE 6)

Габариты (Ш×Д×В)

CW9172I (без монтажных скобок):; 7.8 x 7.8 x 2.1 in. (20 x 20 x 5.3 см) CW9172H (без монтажных скобок):; 5.1 x 7.0 x 1.0 in (13 x 18 x 2.6 cm)

Доступные настройки мощности передатчика

2.4 GHz:; 23 dBm (200 mW); -4 dBm (0.39 mW) 5 GHz:; 23 dBm (200 mW); -4 dBm (0.39 mW) 6 GHz:; 23 dBm (200 mW); - 4 дБм (0.39 мВт) Примечание: В странах, где использование полосы 6 ГГц не допускается или отсутствует текущая поддержка программного обеспечения, радио 6 ГГц будет отключено. Радио может быть включено с будущим программным обеспечением, как только продукт будет сертифицирован для работы в 6 ГГц для этой страны.

Ключевая характеристика 1

Wi-Fi 7

Ключевая характеристика 2

диапазоны 2.4/5/6 ГГц

Ключевая характеристика 3

WPA3

Ключевая характеристика 4

OFDMA

Ключевая характеристика 5

встроенные антенны

Компактный корпус с совместимыми креплениями

Упрощает установку и сокращает время развертывания.

Конфигурации радиостанций средней плотности (9172I)

Оптимизирует производительность для конкретных случаев использования, таких как розничная торговля или здравоохранение.

Многофункциональные порты Ethernet (9172H)

Улучшает подключение к проводным устройствам, таким как точка продажи и IP-телевизоры.

Облачное, локальное или гибридное управление

Позволяет гибкое, масштабируемое развертывание в различных средах.

Радиоинтерфейс 802.11ac

PHY скорость передачи данных до 3.4 Гбит/с (4x4 160 MHz на 5 GHz) или PHY скорость передачи данных до 1.7 Гбит/с (2x2 160 MHz на 5 GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка; WPA2/WPA3 поддержка

Радиоинтерфейс Wi-Fi 6 (802.11ax)

2x2 с двумя пространственными потоками (2.4 GHz, 5 GHz и 6 GHz) или 2x2 с двумя пространственными потоками (2.4 GHz) и 4x4 с четырьмя пространственными потоками (...)5 GHz); Uplink/нисходящий канал OFDMA; 1024 QAM; TWT; BSS цветные; MRC; 802.11ax формирование луча; 20-, 40-, 80- и 160-MHz каналы5 и 6-GHz); 20-MHz каналы2.4-GHz) CW9172I; PHY скорость передачи данных до 5 Гбит/с (2x2 20 MHz на 2.4 GHz, 2x2 160 MHz на 5 GHz и 2x2 160 MHz на 6 GHz) или PHY скорость передачи данных до 5 Гбит/с (2x2 20 MHz на 2.4 GHz, 4x4 160 MHz на 5 GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка; WPA2/WPA3 поддержка CW9172H; PHY скорость передачи данных до 5 Гбит/с (2x2 20 MHz на 2.4 GHz, 2x2 160 MHz на 5 GHz и 2x2 160 MHz на 6 GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка; WPA2/WPA3 поддержка

Радиоинтерфейс Wi-Fi 7 (802.11be)

PHY скорость передачи данных до 9 Гбит/с (2x2 320 MHz на 6 GHz, 2x2 160 MHz на 5 GHz и 2x2 20 MHz на 2.4 GHz) или PHY скорость передачи данных до 6.0 Гбит/с (4x4 160 MHz на 5 GHz, 2x2 20 MHz на 2.4 GHz); Агрегация пакетов: Совокупность MAC Подразделение данных протокола A-MPDU(передать и получать), агрегировать MAC Единица данных об услугах A-MSDU(передать и получать); 802.11 Динамический выбор частоты (DFS Циклическое разнообразие (Cyclic Shift Diversity)CSD) поддержка; Wi-Fi Protected Access 3 (WPA3) поддержка

Радиостанции IoT (BLE, 802.15.4)

Умные пространства с отслеживанием активов и автоматизацией.

Совместимые контроллеры Wi-Fi

Беспроводные контроллеры Cisco Catalyst 9800 (физические или виртуальные); Cisco Catalyst 9000 коммутаторы с встроенным беспроводным контроллером в режиме SDA

Совокупная скорость передачи данных 9000 Мбит/с

Поддерживает приложения с интенсивной пропускной способностью, такие как потоковая передача и IoT.

Требования к электропитанию

CW9172H:

Трирадио Wi-Fi 7 (2.4, 5 и 6 GHz)

Обеспечивает надежную высокоскоростную связь для современных устройств.

Условия среды

Нерабочая (хранящаяся) температура: -40 - 158 F (-40 – 70 С); Испытание на высоту без эксплуатации (хранения): 0 – 550mbar (приблизительно). 4863m, 16K ft; Рабочий Температура: 32 – 122 F (0 – 50 С) [Выполнение, вычеркнутое из 104 – 122 F (40 – 50C)); Радиооперация, рассчитанная на 104F – 122F (40C – 50C); Рабочий влажность: 0 – 95% (без конденсации); Рабочий Испытание высоты: 45C в 0- 4205m (13.8K фут

Электропитание эффективность30W и 45W варианты)

Сокращает эксплуатационные расходы и поддерживает цели устойчивого развития.
