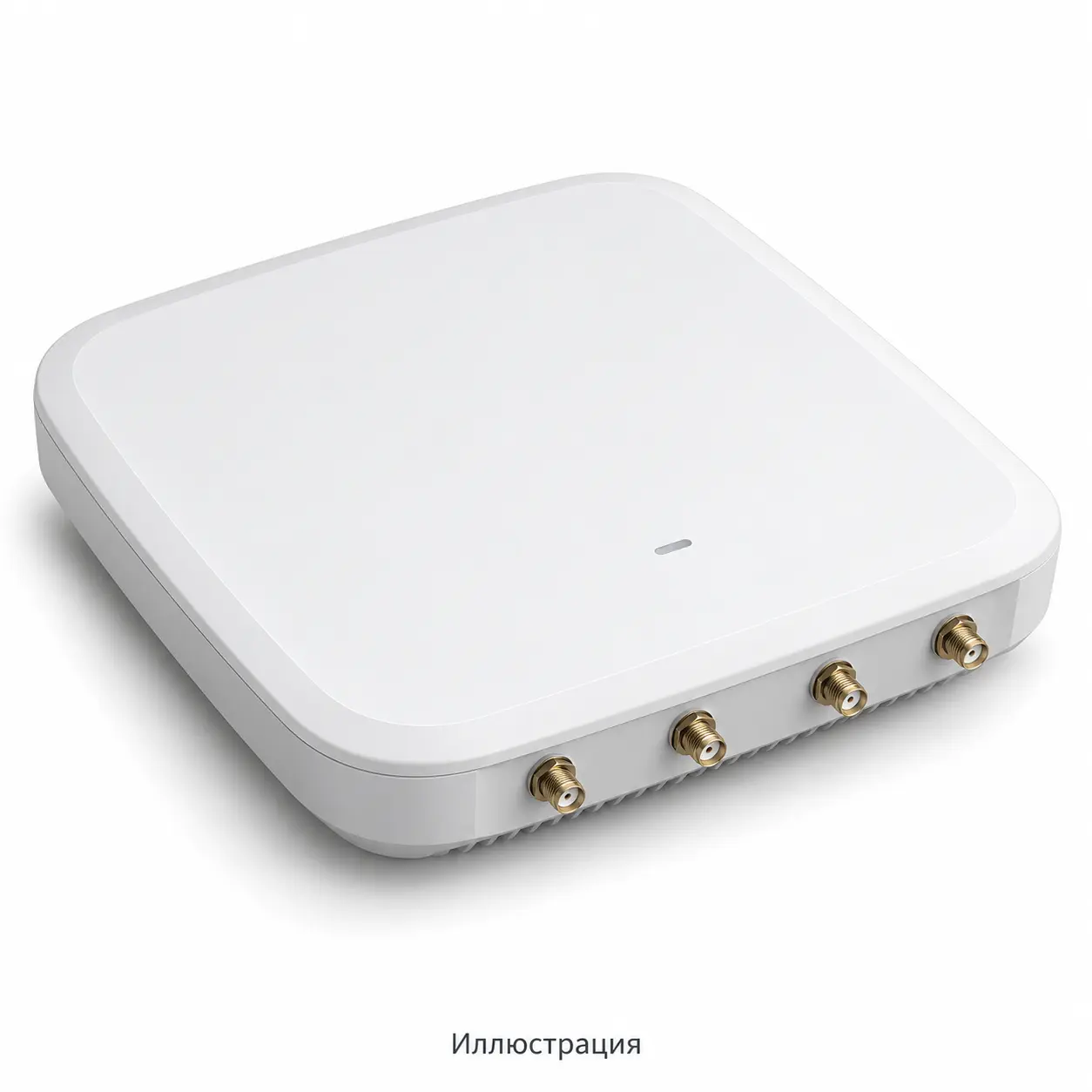

Точка доступа Wi-Fi Cisco CW9174E, Wi-Fi 7, диапазоны 2.4/5/6 ГГц, WPA3, OFDMA

Основные характеристики

Индикация

• Статус светодиода указывает на статус загрузчика, статус ассоциации, рабочий статус, предупреждения загрузчика и ошибки загрузчика

Интерфейсы

1x 100M/1000M/2.5G/5G многоногий Ethernet (RJ-45); Консоль управления порт (RJ-45) со скоростью по умолчанию 115,200 bps; USB 2.0 в 9W; DC джек-пот, 54V Для использования с MA-PWR-50WAC адаптер питания

Масса

Cisco Wireless 9174I; 3.36 lb. (1.52 kg) Cisco Wireless 9174E; 3.26 lb. (1.47 kg)

Модель

CW9174E

Потребляемая мощность

CW9174I Примечание: фактическое потребление энергии может варьироваться в зависимости от использования точки доступа. Типичное потребление энергии предполагает, что точка доступа проходит трафик* во время типичного бизнеса часов И не работает во время внештатного бизнеса часовБизнес часов Предполагается, что 11 часов день, 6 * Условия проведения испытаний: (PoE): Это 6-GHz и 5-GHz Оба работают в 160 MHz проход 200 Мбит/с в зависимости от полосы трафика загрузки и 2.4-GHz Группа, работающая в 20 MHz проход 50 Мбит/с трафик загрузки; USB инвалид; 2.5G Ethernet порт; температура окружающей среды 25˚C (77°F).

Программное обеспечение

Cisco IOS® XE Программное обеспечение Версия 17.18.2 или более поздней версии Cisco Meraki MR32.1.5 или более поздней версии

Производитель

Cisco

Сертификация

Wi-Fi Alliance: Wi-Fi 7 (R1), Wi-Fi 6 (R2), Wi-Fi 6E, WPA3-R3, WPA3-Suite B, Enhanced Open Security; Bluetooth SIG: Bluetooth Low Energy

Тип устройства

Точка доступа Wi-Fi

5G Multigigabit Ethernet

многоногий Ethernet Обеспечивает скорость до 5 Гбит/сПримечание: Кот 5e/6/6A Требуется кабельное.

802.11n версии 2.0 (и связанные с ней возможности)

4x4 MIMO четыре пространственных потока; MRC; 802.11n и 802.11a/g формирование луча; 20- и 40-MHz каналы; PHY скорость передачи данных до 1.5 Гбит/с (40 MHz с 5 GHz и 20 MHz с 2.4 GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка

Bluetooth/BLE

Интегрированное радио Bluetooth Low Energy (BLE) 5.3 позволяет использовать такие варианты использования, как отслеживание активов, поиск путей и аналитика. Он может быть обновлен до BLE 6 с будущим обновлением программного обеспечения.

CW-ACC-ADPT1

Адаптер для использования CW-ANT-T-D2-D8 с креплением C-ANT9103 для модернизации коричневого поля

CW-ANT-T-D2-D8

Направленная антенна с акселерометром и разъемом DART8, крепление CW-MNT-ART2

CW-ANT-T-O2-D8

Всенаправленная потолочная антенна с акселерометром и разъемом DART8

CW-ANT-T-O4-R

Вненаправленная дипольная антенна с разъемом RP-TNC. Требуется AIR-CAB002-D8-R=- или CW-CAB-001-D8-R4. Количество: 8 антенн на AP (2.4 ГГц и 5 ГГц и 6 ГГц режим), или 4 антенны (2.4 ГГц и 5 ГГц режим)

CW-CAB-001-D8-R4

8-портовый Smart Антенна Connector до 4-портовых RP-TNC разъемов, 1 фут

CW-MNT-9

Интегрированная точка AP. Интеграция CW9174E и CW-ANT-T-D2-D8 в одну единицу

Intelligent Capture

Проверяет сеть и предоставляет Cisco Catalyst TM Center глубокий анализ. Программное обеспечение может отслеживать более 240 аномалий и мгновенно просматривать все пакеты по требованию, эмулируя сетевого администратора на месте. Интеллектуальный захват позволяет принимать более обоснованные решения в беспроводных сетях.

Wi-Fi 6E (802.11ax)

Стандарт IEEE 802.11ax, также известный как High-Efficiency Wireless (HEW) или Wi-Fi 6, построен на 802.11ac. Он обеспечивает лучший опыт работы в типичных средах с более предсказуемой производительностью для передовых приложений, таких как 4K или 8K видео.; приложения для совместной работы высокой плотности и высокой четкости; Беспроводные офисы; Интернет вещей (IoT). Wi-Fi 6E — это Wi-Fi 6 «расширенный» в полосу частот 6 ГГц.

Wi-Fi 7 (802.11be)

Стандарт IEEE 802.11be, также известный как Extremely High Пропускная способность (EHT) или Wi-Fi 7, является последним в Wi-Fi, с такими улучшениями, как 4K-QAM, Multilink Operation (MLO), улучшенная поддержка многократного доступа с ортогональным частотным разделением (OFDMA) и преамбулами для прокалывания канала шириной 320 МГц, построенная для увеличения скорости передачи данных и производительности соединения, особенно для приложений, требующих низкой задержки, таких как приложения AR и VR.

Акселерометр

Позволяет проводить непрерывную проверку после развертывания того, как установлена точка доступа. Примечание: Интегрирована с моделью CW9174I. Доступны внешние антенны CW-ANT-T-D2-D8 или CW-ANT-T-O2-D8 для модели CW9174E.

Внешняя антенна

Cisco Wireless 9174E; Омни-направленная антенна (CW-ANT-T-O2-D8); 2.4 ГГц: пик усиления 2 дБи, всенаправленный в азимуте; 5 ГГц: пик усиления 5 дБи, всенаправленный в азимуте; 6 ГГц: пик усиления 5 дБи, всенаправленный в азимуте; IoT: пиковый прирост 2 дБи, всенаправленный в азимуте; Направленная антенна (CW-ANT-T-D2-D8); 2.4 ГГц: пиковое усиление 6.6 дБи (75 х75) направленное; 5 ГГц: пиковое усиление 5.7 дБи, (75x75) направленное; 6 ГГц: пиковый прирост 5.7 дБи, (75x75) направленный; IoT: пиковый прирост 6.0 дБи (75x75)

Встроенная антенна

Cisco Wireless 9174I; 2.4 ГГц: пиковое усиление 5 дБи, внутренняя антенна, всенаправленная в азимуте; 5 ГГц: пиковое усиление 5 дБи, внутренняя антенна, всенаправленная в азимуте; 6 ГГц: пиковое усиление 6 дБи, внутренняя антенна, всенаправленная в азимуте; IoT: пик усиления 4 дБи, внутренняя антенна, всенаправленная в азимуте

Встроенные радиомодули

Выделенное IoT-радио; Специальное трехдиапазонное сканирующее радио

Входная мощность

CW9174I

Габариты (Ш×Д×В)

Точка доступа 9174I (без крепления скобок):; 8.9 x 8.9 x 1.95 in. (22.6 x 22.6 x 4.9 cm); 9174 Е точка доступа (без крепления скобок):; 8.9 x 8.9 x 1.95 in. (22.6 x 22.6 x 4.9 cm)

Гибкое назначение радиомодулей (FRA)

Позволяет точке доступа разумно определять режим работы обслуживающих клиентов радиоприемников на основе радиочастотной среды и требований трафика. Точки доступа Cisco Wireless 9174I/E могут быть гибко сконфигурированы в трехрадиовом режиме с частотой 2.4 ГГц, 5 ГГц и 6 ГГц или в двухрадиовом режиме с частотой 2.4 ГГц и 5 ГГц.

Доступные настройки мощности передатчика

Cisco Wireless 9174I; Cisco Wireless 9174E

Ключевая характеристика 1

Wi-Fi 7

Ключевая характеристика 2

диапазоны 2.4/5/6 ГГц

Ключевая характеристика 3

WPA3

Ключевая характеристика 4

OFDMA

Ключевая характеристика 5

внешние антенны

Оптимизация мощности AP (режим экономии энергии AP)

Режим AP Питание Save позволяет точке доступа снизить потребление энергии, например, отключая радиоприемники во время выключения часов и в выходные дни, при этом оставаясь достаточно умной, чтобы повторно задействовать все функции, если они необходимы. Это экономит электроэнергию и уменьшает углеродный след от запуска беспроводной сети.

Перераспределение клиентов между диапазонами

Автоматически направляет клиентов, способных работать с Wi-Fi 6E, на подключение к радио 6 ГГц, чтобы воспользоваться преимуществами, которые предлагает это радио, очищая радиоприемники 2.4 и 5 ГГц для старых клиентов.

Поддержка контейнеров для приложений

Позволяет использовать вычислительные возможности для приложений IoT в точке доступа хоста.

Радиоинтерфейс 802.11ac

4x4 нисходящий канал MU-MIMO с 4x4 пространственные потоки; MRC; 802.11ac формирование луча; 20-, 40-, 80- и 160-MHz каналы; PHY скорость передачи данных до 1.7 Гбит/с (4x4 160 MHz на 5 GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка; WPA2/WPA3 поддержка

Радиоинтерфейс Wi-Fi 6 (802.11ax)

4x4 Downlink / Downlink MU-MIMO с четырьмя пространственными потоками (...)5 GHz и 6 GHz), 2x2 с двумя пространственными потоками (2.4 GHz) (или) 4x4 Downlink / Downlink MU-MIMO с четырьмя пространственными потоками (...)2.4 GHz и 5 GHz) Uplink/нисходящий канал OFDMA 1024 QAM TWT BSS окраска MRC 802.11ax лучообразующий 20-, 40-, 80- и 160-MHz каналы5 и 6-GHz) 20-MHz каналы2.4-GHz) PHY скорость передачи данных до ~10 Гбит/с (4x4 160 MHz на 6 GHz, 4x4 160 MHz на 5 GHz и 2x2 20 MHz на 2.4 GHz) или PHY скорость передачи данных до 5.4 Гбит/с (4x4 160 MHz на 5 GHz, 4x4 20 MHz на 2.4 GHz) Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать) 802.11 DFS CSD поддержка WPA2/WPA3 поддержка

Радиоинтерфейс Wi-Fi 7 (802.11be)

4x4 восходящий канал/нисходящий канал multiuser Multiple-Input Multiple Выход MU-MIMO) с четырьмя пространственными потоками (5 GHz и 6 GHz), 2x2 с двумя пространственными потоками (2.4 GHz) (или) 4x4 Downlink / Downlink MU-MIMO с четырьмя пространственными потоками (...)2.4 GHz и 5 GHz) 4096 QAM Операция многоканальной связи Преамбула, прокалывающая Uplink/нисходящий канал OFDMA Target Wake Time (TWT) BSS Максимальное соотношение (Maximal Ratio Combining)MRC) 20-, 40-, 80-, 160- и 320-MHz каналы6 GHz) 20-, 40-, 80- и 160-MHz каналы5 GHz) 20-MHz каналы2.4 GHz) PHY скорость передачи данных до ~17.5 Гбит/с (4x4 320 MHz на 6 GHz, 4x4 160 MHz на 5 GHz и 2x2 20 MHz на 2.4 GHz) или PHY скорость передачи данных до ~6.5 Гбит/с (4x4 160 MHz на 5 GHz, 4x4 20 MHz на 2.4 GHz) Агрегация пакетов: Совокупность MAC Подразделение данных протокола A-MPDU(передать и получать), агрегировать MAC Единица данных об услугах A-MSDU) (передать и получать) 802.11 Динамический выбор частоты (DFS) Циклическое смещение разнообразия (CSD) поддержка Wi-Fi Protected Access 3 (WPA3) поддержка

Размещение приложений

Помогает упростить развертывание IoT и подготовить их к будущему, устраняя необходимость установки и управления накладными сетями. С помощью интерфейса USB можно развернуть контейнерные приложения и аппаратные модули для снижения стоимости и сложности. Добавление Cisco Catalyst Center обеспечивает управление рабочими процессами и жизненным циклом приложений в масштабах всего развертывания.

Совместимые контроллеры Wi-Fi

Беспроводные контроллеры серии Catalyst и Cisco Wireless 9800 (физические или виртуальные); коммутаторы Catalyst 9000 со встроенным беспроводным контроллером в режиме SD-Access

Условия среды

Cisco Wireless 9174I; температура безотходной (хранной) среды: -22 градус 158°F (-30 градус 70°C); Испытание на высоту без отрыва от источника (хранение): 25°C (77°F) в 15,000 ft (4570 m); Рабочий температура: 32 градус 122°F (0 градус 50°C); Рабочий влажность: 10% – 90% (без конденсации); Рабочий Испытание высоты: 50°C (122°F) в 9843 ft (3000 m) Cisco Wireless 9174E; температура безотходной (хранной) среды: -22 градус 158°F (-30 градус 70°C); Испытание на высоту без отрыва от источника (хранение): 25°C (77°F) в 15,000 ft (4570 m); Рабочий температура: -4 градус 122°F (-20 градус 50°C); Рабочий влажность: 10% – 90% (без конденсации); Рабочий Испытание высоты: 50°C (122°F) в 9843 ft (3000 m)
