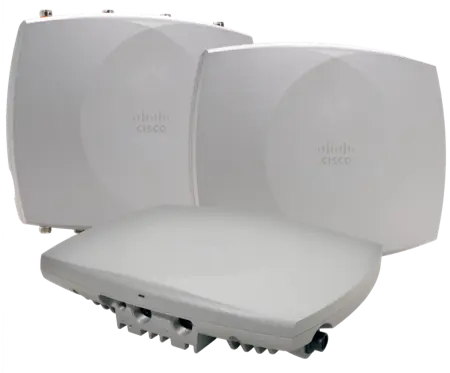

Точка доступа Wi-Fi Cisco CW9177I, Wi-Fi 7, диапазоны 2.4/5/6 ГГц, наружное исполнение, OFDMA

Основные характеристики

Интерфейсы

1x 100M/1000M/2.5G/5G/10G многоногий Ethernet (RJ-45) 1x 1/10G Ethernet SFP/SFP+ Управленческая консоль порт (RJ-45)

Масса

CW9177I и CW9177D Вес точки доступа: 4.11 кг CW9177E Вес точки доступа: 4.12 кг

Модель

CW9177I

Программное обеспечение

Программное обеспечение Cisco IOS® XE Версия 26.2.1 или 26.1.3 или более поздней версии, или Meraki MR32.2.x или более поздней версии

Производитель

Cisco

Светодиодные индикаторы

Передний статус LED указывает на статус загрузчика, статус ассоциации, рабочий статус, предупреждения загрузчика и ошибки загрузчика

Сертификация

Wi-Fi Alliance: Wi-Fi 7, Wi-Fi 6E, Wi-Fi 6, WPA3-R3, WPA3-Suite B, Enhanced Open Security Bluetooth SIG: Bluetooth Low Energy

Тип устройства

Точка доступа Wi-Fi

/ CW9177D

CW9177D

/ CW9177E

CW9177E

10G Multigigabit Ethernet и порт SFP+

Выберите тип подключения восходящей линии связи для бесшовной установки и обновления с гибкостью.

802.11n версии 2.0 (и связанные с ней возможности)

4x4 MIMO Четыре пространственных потока MRC 802.11n и 802.11a/g лучообразующий 20- и 40-MHz каналы PHY скорость передачи данных до 1.5 Гбит/с (40 MHz с 5 GHz и 20 MHz с 2.4 GHz) Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать) 802.11 DFS CSD поддержка

AIR-ANT2513P4M-N/NS

2.4 ГГц/5 ГГц 13dBi Патч Антенна 4 порт, Nconn

AIR-ANT2588P4M-NS

2.4 ГГц/5 ГГц 8Bi Патч Антенна 4 порт, Nconn

Bluetooth (BLE)

Интегрированное радио BLE 6.0 позволяет использовать такие варианты использования, как отслеживание активов, поиск путей и аналитика.

Cisco Ultra Reliable Wireless Backhaul (URWB)

URWB обеспечивает сверхнадежное беспроводное подключение для перемещения активов или расширения сети, где работа волокон невозможна или слишком дорогая. Он обеспечивает почти нулевую задержку (<10 мс) и нулевую потерю пакетов с бесшовными передачами.

Clean Air Pro

Cisco CleanAir Pro применяет ведущие в отрасли технологии обнаружения и классификации радиочастотных помех Cisco в диапазонах 2.4 ГГц, 5 ГГц и 6 ГГц.

CW-ACC-CVR2

AP Paintable обложка

CW-ACC-KIT2

Набор с: M25 RJ45 Кабельная железа (с уплотнением CAT6A/7) с запасным резиновым уплотнением для CAT5/6 (Qty:5) Наземный узел (Qty:1) DC вилка (Qty:1) Адаптер трубопровода (Qty:1)

CW-ANT-T-D3-N

Cisco 6/7.5/7.5 dBi, Tri band dir ant, N-Type

CW-ANT-T-D4-N

Cisco 8/8/8dBi, Tri band, dir. ant, 8xN-Type

CW-ANT-T-O3-N

Cisco 5/6/5dBi, Tri band, Omni dir. ant, 8xN-Type

CW-CAB-004-N4-N4

8 Портовый кабель для подключения CW9177E к CW-ANT-T-D4-N (4 фута)

CW-SFP-KIT1

Гландский набор для SFP порт

MA-MNT-MR-16 Вертикальная крепление к стене или столбу

✓

Wi-Fi 7 для наружной установки

Поддерживая Wi-Fi 7 (802.11be), точки доступа серии 9177 разработаны с рейтингом IP67 для невероятной производительности в самых сложных условиях на открытом воздухе.

Акселерометр

В моделях CW9177I и CW9177D встроенный акселерометр позволяет непрерывно проверять после развертывания то, как установлена точка доступа. Для модели CW9177E в сочетании с антенной CW-ANT-T-D4-N также встроен акселерометр.

Встроенная антенна

CW9177D; CW9177E

Встроенный GNSS/GPS

Встроенный приемник GNSS/GPS поддерживает автоматическую частотную координацию (AFC) и позволяет Глобальный Use AP разумно выбирать регуляторный домен и местоположение.

Габариты (Ш×Д×В)

CW9177I, CW9177D, CW9177E (без монтажных скобок): 352.2 мм х 270 мм х 76.2 мм (13.8 х 10.6 х 3 дюйма).

Гибкие возможности управления

Преобразуйте тип развертывания и управления в изменения сетевых масштабов или стратегии без приобретения нового оборудования или лицензирования.

Доступные настройки мощности передатчика

2.4 ГГц 26 дБм (398 мВт) -4 дБм (0.4 мВт) 5 ГГц 26 дБм (398 мВт) -4 дБм (0.4 мВт) 6 ГГц 26 дБм (398 мВт) -4 дБм (0.4 мВт) Примечание: В странах, где использование полосы 6 ГГц не допускается или отсутствует текущая поддержка программного обеспечения, радио 6 ГГц будет отключено. Радио может быть включено с будущим программным обеспечением, как только продукт будет сертифицирован для работы в 6 ГГц для этой страны. Примечание: В некоторых странах двойные операции 5 ГГц возможны только при условии, что разрешено использование UNII 1 и 2 на открытом воздухе.

Интеллектуальное распознавание

Точка доступа определяет тип управления сетью во время входа, экономя ваше время и усилия.

Ключевая характеристика 1

Wi-Fi 7

Ключевая характеристика 2

диапазоны 2.4/5/6 ГГц

Ключевая характеристика 3

наружное исполнение

Ключевая характеристика 4

OFDMA

Ключевая характеристика 5

встроенные антенны

Модели для разных условий покрытия

Создайте свою внешнюю сеть для максимальной производительности и покрытия с тремя моделями точек доступа на выбор. С внутренними всенаправленными, внутренними направленными и внешними конструкциями разъемов антенн вы можете получить конкретный блок для покрытия, которое вам нужно.

Описание исполнения

Однонаправленная точка доступа Outdoor Wi-Fi 7

Оптимизация мощности AP (режим экономии энергии AP)

AP Режим экономии энергии позволяет точке доступа снизить потребление энергии, отключая радиоприемники во время выключения.часов и выходные дни - при этом оставаясь достаточно умными, чтобы повторно задействовать все функции, если они необходимы. Это экономит электроэнергию и уменьшает углеродный след от запуска беспроводной сети.

Перераспределение клиентов

Рулевое управление клиентом помогает клиентам с частотой 6 ГГц покинуть радиоприемник 5 ГГц и подключиться к радиоприемнику 6 ГГц. Клиенты Wi-Fi 6E автоматически подключаются к радио 6 ГГц, чтобы воспользоваться преимуществами, которые он предлагает, и освободить радиостанции 2.4 ГГц и 5 ГГц для старых клиентов.

Подписка Cisco Networking Subscription

Управляйте сетью локально, через облачный мониторинг или полностью в облаке без необходимости использования различных типов лицензий.

Радиоинтерфейс 802.11ac

4x4 + 4x4 нисходящий канал MU-MIMO с 4x4 пространственные потоки MRC 802.11ac лучообразующий 20, 40, 80 и 160 MHz каналы PHY скорость передачи данных до 3.4 Гбит/с (двойной) 4x4 160 MHz на 5 GHz) Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать) 802.11 DFS CSD поддержка WPA2/WPA3 поддержка

Радиоинтерфейс Wi-Fi 6 (802.11ax)

4x4 + 4x4 Downlink / Downlink MU-MIMO по четыре пространственных потока (по одному)2.4Ghz, 5 Гз, 6GHz) Uplink/нисходящий канал OFDMA 1024 QAM TWT BSS окраска MRC 802.11ax лучообразующий 20, 40, 80 и 160 MHz каналы5 и 6 GHz) 20 MHz каналы2.4 GHz) PHY скорость передачи данных до 10.1 Гбит/с (4x4 160 MHz на 6 GHz, 4x4 160 MHz на 5 GHz и 4x4 20 MHz на 2.4 GHz) или PHY скорость передачи данных до 10.1 Гбит/с (4x4 160 MHz на 5 GHz, 4x4 160 MHz на 5 GHz и 4x4 20 MHz на 2.4 GHz) Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать) 802.11 DFS CSD поддержка WPA2/WPA3 поддержка

Радиоинтерфейс Wi-Fi 7 (802.11be)

4x4 Downlink / Downlink MU-MIMO по четыре пространственных потока (по одному)2.4 GHz, 5 GHz, 6 GHz или 2.4 GHz, 5 GHz, 5 GHz) 4096 QAM Операция многоканальной связи Преамбула, прокалывающая Uplink/нисходящий канал OFDMA TWT BSS Максимальное соотношение (Maximal Ratio Combining)MRC) 20-, 40-, 80-, 160- и 320-MHz каналы6 GHz) 20-, 40-, 80- и 160-MHz каналы5 GHz) 20-MHz каналы2.4 GHz) PHY Скорость передачи данных: в режиме трирадио, до 18 Гбит/с (4x4 320 MHz на 6 GHz, 4x4 160 MHz на 5 GHz и 4x4 20 MHz на 2.4 GHz) или PHY скорость передачи данных до 12.2 Гбит/с (4x4 160 MHz на 5 GHz, 4x4 160 MHz на 5 GHz и 4x4 20 MHz на 2.4 GHz) Агрегация пакетов: Совокупность MAC Подразделение данных протокола A-MPDU(передать и получать), агрегировать MAC Единица данных об услугах A-MSDU) (передать и получать) 802.11 Динамический выбор частоты (DFS) Циклическое смещение разнообразия (CSD) поддержка Wi-Fi Protected Access 3 (WPA3) поддержка

Совместимые контроллеры Wi-Fi

Беспроводные контроллеры серии Catalyst 9800 (физические или виртуальные) Cisco Catalyst 9000 с встроенным беспроводным контроллером в режиме SDA

Требования к электропитанию

802.3bt Cisco Universal PoE (Cisco UPOE®), 802.3at Питание через Ethernet Plus (PoE+), 802.3af PoE (только для настройки постановки, все радиостанции выключены) (или) адаптер постоянного тока - #PID; Примечание: фактическое потребление энергии может варьироваться в зависимости от использования точки доступа. Рекомендуется обеспечить, чтобы протокол обнаружения уровня связи (LLDP) / протокол обнаружения Cisco позволял надлежащие переговоры о мощности. FB - Полная группа, LB - Нижние группы UNII (UNII 1 и 2), а HB - Высшие группы UNII (UNII 2E и 3).

Унифицированная аппаратная платформа

Унифицированное оборудование устраняет необходимость в регуляторных доменах и позволяет локально или облачно управлять с одним типом лицензии.

Условия среды

Температура ноноперации (хранения): -40 градус 158°F (-40 градус 70°C) Испытание на высоту без отрыва (хранения): 77°F (25̊C) в 17,000 ft (5182 m) Рабочий температура: -40 градус 149°F (-40 градус 65°C) не включая солнечную нагрузку. Рабочий температура: -4 градус 131°F (-40 градус 55°C) включая солнечную нагрузку. Рабочий влажность: 10% – 90% (без конденсации) Рабочий Испытание высоты: 104°F (40̊C) в 9843 ft (3000 m) Инородное тело/вода: IEC60529 IP66/IP67 Ветровое сопротивление: до 100 mph ()161 км/ч) устойчивые ветры и 165 mph ()266 км/ч) защита от порывов ветра: MIL-STD-810F (0.5 in. (13mm) Коррозия: NEMA 250 (600 hrs. salt) Солнечное излучение: EN 60068-2-5 (753 W/m2)
