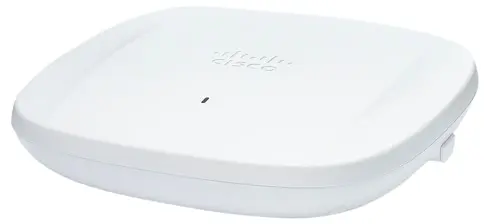

Точка доступа Wi-Fi Cisco CW9166I, Wi-Fi 6E, диапазоны 2.4/5/6 ГГц, WPA3, OFDMA

Основные характеристики

Антенны

Catalyst 9166I; 2.4 ГГц: пиковое усиление 3 дБи, внутренняя антенна, всенаправленная в азимуте; 5 ГГц: пиковое усиление 5 дБи, внутренняя антенна, всенаправленная в азимуте; 5 ГГц (XOR): пиковое усиление 5 дБи, внутренняя антенна, всенаправленная в азимуте; 6 ГГц: пиковое усиление 4 дБи, внутренняя антенна, всенаправленная в азимуте Catalyst 9166D1; 2.4 ГГц: пиковое усиление 6 дБи, направленная антенна, (70 х70); 5 ГГц: пиковое усиление 6 дБи, направленная антенна, (70 х70); 5 ГГц (XOR): пиковое усиление 8 дБи, направленная антенна, (60 х60); 6 ГГц: пиковое усиление 8 дБи, направленная антенна, (60x60)

Индикация

• Статус светодиода указывает на статус загрузчика, статус ассоциации, рабочий статус, предупреждения загрузчика и ошибки загрузчика

Интерфейсы

Catalyst 9166 Серия: 1x 100M/1000M/2.5G/5G многоногий Ethernet (RJ-45); Консоль управления порт (RJ-45); USB 2.0 в 4.5W

Масса

Catalyst 9166I; 3.54 lb (1.60 kg) Catalyst 9166D1; 3.50 lb (1.59 kg)

Модель

CW9166I

Программное обеспечение

Catalyst 9166I; Cisco IOS® XE Программное обеспечение Версия 17.9.1 или более поздний Catalyst 9166D1; Cisco IOS® XE Программное обеспечение Версия 17.12.1 или более поздней версии

Производитель

Cisco

Сертификация

Wi-Fi Alliance: Wi-Fi 6 (R2), Wi-Fi 6E, WPA3-R3, WPA3-Suite B, Enhanced Open Security; Bluetooth SIG: Bluetooth Low Energy (BLE)

Системная память

2048 MB DRAM; 1024 Мб вспышка

Тип устройства

Точка доступа Wi-Fi

802.11n версии 2.0 (и связанные с ней возможности)

4x4 MIMO с четырьмя пространственными потоками; максимальное соотношение (MRC); 802.11n и 802.11a/g; 20- и 40-MHz каналы; PHY скорость передачи данных до 1.5 Гбит/с (40 MHz с 5 GHz и 20 MHz с 2.4 GHz); Агрегация пакетов: Совокупность MAC Подразделение данных протокола A-MPDU(передать и получать), агрегировать MAC Единица данных об услугах A-MSDU(передать и получать); 802.11 Динамический выбор частоты (DFS Циклическое разнообразие (Cyclic Shift Diversity)CSD) поддержка

Bluetooth 5.1

Интегрированное радио Bluetooth Low Energy (BLE) 5.1 позволяет использовать такие варианты использования, как отслеживание активов, поиск путей и аналитика.

Cisco CleanAir® Pro

CleanAir Pro применяет ведущие в отрасли Cisco методы обнаружения и классификации радиочастотных помех в диапазонах 2.4 ГГц, 5 ГГц и 6 ГГц.

Intelligent Capture

Intelligent Capture исследует сеть и обеспечивает глубокий анализ ДНК-центра Cisco. Программное обеспечение может отслеживать более 240 аномалий и мгновенно просматривать все пакеты по требованию, эмулируя сетевого администратора на месте. Интеллектуальный захват позволяет принимать более обоснованные решения в беспроводных сетях.

OFDMA в восходящем и нисходящем каналах

Ортогональное планирование на основе многократного доступа (OFDMA) разделяет полосу пропускания на более мелкие распределения частот, называемые ресурсными блоками (RU), которые могут быть назначены отдельным клиентам как в нисходящем, так и в восходящем направлении для снижения накладных расходов и задержки.

Target Wake Time

Target Wake Time (TWT) позволяет клиенту спать и просыпаться только в заранее запланированное время для обмена данными с точкой доступа. Это обеспечивает значительную экономию энергии для устройств с батарейным питанием, что в три-четыре раза превышает экономию, достигнутую на 802.11n и 802.11ac.

Wi-Fi 6 и Wi-Fi 6E (802.11ax)

Стандарт IEEE 802.11ax, также известный как High-Efficiency Wireless (HEW) или Wi-Fi 6, построен на 802.11ac. Он обеспечивает лучший опыт работы в типичных средах с более предсказуемой производительностью для передовых приложений, таких как 4K или 8K видео.; приложения для совместной работы высокой плотности и высокой четкости; Беспроводные офисы; Интернет вещей (IoT). Wi-Fi 6E — это Wi-Fi 6 «расширенный» в полосу частот 6 ГГц.

XOR радиостанция

Двухдиапазонное радио XOR в серии Catalyst 9166 обеспечивает возможность переключения между 6 ГГц и вторичным радио 5 ГГц.

Zero Wait (альбом)

Позволяет осуществлять непрерывный мониторинг радиолокационных каналов DFS, что позволяет при необходимости быстрее менять каналы. Это позволяет RRM минимизировать распределение клиентов и максимизировать оперативную готовность. (доступно осенью 2023 года)

Артикулы

Cisco Catalyst точки доступа; CW9166I-x: Cisco Catalyst 9166 Серия с интегрированными антеннами; CW9166D1-x: Cisco Catalyst 9166 Серия с интегрированными направленными антеннами Регуляторные домены: (x = регуляторный домен) Клиенты несут ответственность за проверку одобрения для использования в своих отдельных странах. Для проверки утверждения и определения домена регулирования, который соответствует конкретной стране, посетите https://www.cisco.com/go/aironet/compliance. Не все нормативные области были одобрены. По мере их утверждения номера деталей будут доступны в Глобальном прайс-листе и/или региональных прайс-листах.; CW9166I-MR: Cisco Catalyst 9166 Серия, с/Meraki; CW9166D1-MR: Cisco Catalyst 9166 Серия, с/Meraki Cloud-Managed version с использованием беспроводных локальных сетей Meraki Dashboard Cisco; Для получения подробной информации о дополнительных услугах WLAN, посетите Службы для беспроводной и мобильной связи

Выбор режима управления

Catalyst 9166 может управляться как локально с помощью беспроводных контроллеров Catalyst 9800, так и с помощью облачных решений с помощью приборной панели Meraki®. Это дает вам возможность развернуть точки доступа в одном режиме управления и перейти в другой режим управления в будущем.

Габариты (Ш×Д×В)

Точка доступа (без крепления скобок):; Catalyst 9166I: 9.5 х 9.5 х 2.2 дюйма (241.3 х 241.3 х 56.9 мм); Catalyst 9166D1: 9.5 x 9.5 x 2.28 в (241.3 x 241.3 x 57.9 мм)

Датчики окружающей среды

Эти встроенные датчики измеряют качество воздуха (Total Volatile Organic Compounds), температуру и влажность, а также помогают обеспечить безопасную рабочую среду, избегая необходимости установки наложения трудно управляемых независимых датчиков.

Ключевая характеристика 1

Wi-Fi 6E

Ключевая характеристика 2

диапазоны 2.4/5/6 ГГц

Ключевая характеристика 3

WPA3

Ключевая характеристика 4

OFDMA

Ключевая характеристика 5

встроенные антенны

Окрашивание BSS

Пространственное повторное использование (также известное как окраска базового набора услуг) позволяет точкам доступа и их клиентам различать BSS, что позволяет осуществлять более одновременную передачу.

Оптимизация мощности AP (режим экономии энергии AP)

AP Оптимизация мощности ()AP Режим экономии энергии) позволяет точке доступа снизить потребление энергии, например, отключая радиоприемники во время выключения.часов и выходные дни - в то время как все еще достаточно умны, чтобы повторно задействовать все функции, если они необходимы. Это экономит электроэнергию и уменьшает углеродный след от запуска беспроводной сети.

Перераспределение клиентов

Улучшено, чтобы помочь клиентам с частотой 6 ГГц, способным покинуть радиоприемник 5 ГГц и подключиться к радиоприемнику 6 ГГц. Клиенты Wi-Fi 6E автоматически подключаются к радио 6 ГГц, чтобы воспользоваться преимуществами, которые он предлагает, и освободить радиостанции 2.4 ГГц и 5 ГГц для старых клиентов.

Поддержка контейнеров для приложений

Поддержка контейнеров обеспечивает возможности краевых вычислений для приложений IoT на хост-точки доступа.

Радиоинтерфейс 802.11ac

4x4 нисходящий канал MU-MIMO четыре пространственных потока; MRC; 802.11ac формирование луча; 20-, 40-, 80- и 160-MHz каналы; PHY скорость передачи данных до 3.4 Гбит/с (Двойной) 4x4 80+80 MHz на 5 GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка; Wi-Fi Protected Access (WPA) 3 поддержка

Радиоинтерфейс Wi-Fi 6 (802.11ax)

1024 QAM; 4x4 Downlink / Downlink MU-MIMO с четырьмя пространственными потоками (...)2.4 GHz, 5 GHz и 6 GHz); Uplink/нисходящий канал OFDMA; TWT; BSS цветные; MRC; 802.11ax формирование луча; 20-, 40-, 80- и 160-MHz каналы6 GHz); 20-, 40-, 80- и 80+80-MHz каналы5 GHz); 20-MHz каналы2.4 GHz); PHY скорость передачи данных до 7.78 Гбит/с (4x4 160 MHz на 6 GHz, 4x4 80 MHz на 5 GHz и 4x4 20 MHz на 2.4 GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка; WPA3 поддержка

Размещение приложений

Хостинг приложений помогает упростить развертывание IoT и подготовить их к будущему, устраняя необходимость установки и управления накладными сетями. С помощью интерфейса USB можно развернуть контейнерные приложения и аппаратные модули для снижения стоимости и сложности. Добавление Cisco DNA Center обеспечивает рабочие процессы и управление жизненным циклом приложений в масштабах всего развертывания.

Регуляторные домены

Примечание: Клиенты несут ответственность за проверку разрешения на использование в своих странах. Для проверки утверждения и определения домена регулирования, который соответствует конкретной стране, посетите https://www.cisco.com/go/aironet/compliance.

Совместимые контроллеры Wi-Fi

Беспроводные контроллеры Cisco Catalyst 9800 (физические или виртуальные); Cisco Catalyst 9000 с встроенным беспроводным контроллером в режиме SDA

Технология Uplink/нисходящий канал MU-MIMO

Поддержка наибольшего числа с 12 пространственными потоками, многопользовательским многократным входом, многократным выходом (MU-MIMO) позволяет точкам доступа разделять пространственные потоки между клиентскими устройствами для максимизации пропускной способности.

Требования к электропитанию

802.3bt, Cisco Universal PoE (Cisco UPOE), 802.3at Питание через Ethernet Plus (PoE+); Цискофорные инжекторы: AIR-PWRINJ7=, AIR-PWRINJ6=, MA-INJ-6; 802.3af PoE (только для постановки конфигурации, все радиостанции выключены); Ввод мощности постоянного тока (54V/MA-PWR-50WAC); Catalyst 9166; Catalyst 9166D1; Примечание: фактическое потребление энергии может варьироваться в зависимости от использования AP. Рекомендуется обеспечить, чтобы LLDP/CDP позволяли надлежащие переговоры о власти.

Условия среды

Catalyst 9166 Серия; температура безотходной (хранной) среды: -22 градус 158°F (-30 градус 70°C); Испытание на высоту без отрыва от источника (хранение): 25°C (77°F) в 15,000 ft (4600 m); Рабочий температура: 32 градус 122°F (0 градус 50°C); Рабочий влажность: 10% – 90% (без конденсации); Рабочий Испытание высоты: 40°C (104°F) в 9843 ft (3000 m) Catalyst 9166D1; температура безотходной (хранной) среды: -22 градус 158°F (-30 градус 70°C); Испытание на высоту без отрыва от источника (хранение): 25°C (77°F) в 15,000 ft (4600 m); Рабочий температура: -4 градус 122°F (-20 градус 50°C); Рабочий влажность: 10% – 90% (без конденсации); Рабочий Испытание высоты: 40°C (104°F) в 9843 ft (3000 m)
