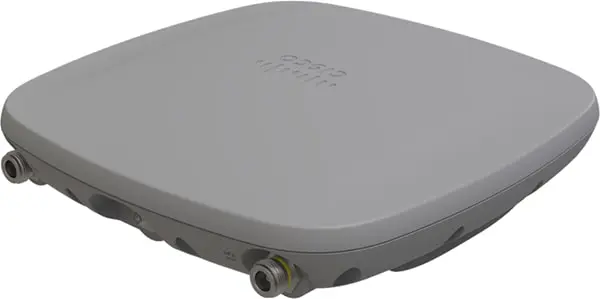

Точка доступа Wi-Fi Cisco CW9163E, Wi-Fi 6E, диапазоны 2.4/5/6 ГГц, WPA3, OFDMA

Основные характеристики

Антенны

CW-ANT-O1-NS-00 Везденаправленная дипольная самоидентифицирующая антенна с N-типом; 2.4 ГГц: пиковое усиление 4 дБи, всенаправленное в азимуте; 5 ГГц: пик усиления 8 дБи, всенаправленный в азимуте; 6 ГГц: пиковое усиление 8 дБи, всенаправленное в азимуте CW-ANT-D1-NS-00 4-портовое направленное патчирование самоидентифицирующей антенны с N-типовыми коннекторами; 2.4 ГГц: пиковое усиление 8 дБи, направленная антенна (75 х30); 5 ГГц: пиковое усиление 9 дБи, направленная антенна, (60 х30); 6 ГГц: пиковое усиление 9 дБи, направленная антенна, (72 х27) CW-ANT-GPS2-S-00 Active GNSS/GPS Антенна с RP-SMA Connector; Внешняя антенна GNSS/GPS; L1/L5 полосы частот; Интегрированная крепежная кронштейна для крепления на стену или столб; 10-футовый кабель с разъемом RP-SMA

Индикация

• Статус светодиода указывает на статус загрузчика, статус ассоциации, рабочий статус, предупреждения загрузчика и ошибки загрузчика

Интерфейсы

1x 100M/1000M/2.5G многоногий Ethernet (RJ-45); Консоль управления порт (RJ-45); 4x N-тип Wi-Fi антенные разъемы; RP-SMA активный GPS/GNSS соединитель антенны

Масса

● 3.3 lb (1.5 kg)

Модель

CW9163E

Поддерживаемые беспроводные контроллеры

Беспроводные контроллеры Cisco Catalyst 9800 (физические или виртуальные)

Программное обеспечение

• Cisco IOS® XE Программное обеспечение Версия 17.12.3 или более поздней версии

Производитель

Cisco

Сертификация

Wi-Fi Alliance: Wi-Fi 6 (R2), Wi-Fi 6E, WPA3-R3, WPA3-Suite B, Enhanced Open Security; Bluetooth SIG: Bluetooth Low Energy (BLE)

Системная память

2048 MB DRAM; 1024 Мб вспышка

Тип устройства

Точка доступа Wi-Fi

802.11n версии 2.0 (и связанные с ней возможности)

2x2 MIMO с двумя пространственными потоками; максимальное соотношение (MRC); 802.11n и 802.11a/g; 20- и 40-MHz каналы; PHY скорость передачи данных до 750 Мбит/с (40 MHz с 5 GHz и 20 MHz с 2.4 GHz); Агрегация пакетов: Совокупность MAC Подразделение данных протокола A-MPDU(передать и получать), агрегировать MAC Единица данных об услугах A-MSDU(передать и получать); 802.11 Динамический выбор частоты (DFS Циклическое разнообразие (Cyclic Shift Diversity)CSD) поддержка

Bluetooth 5.1

Интегрированное радио Bluetooth Low Energy (BLE) 5.1 позволяет использовать такие варианты использования, как отслеживание активов, поиск путей и аналитика.

Clean Air Pro

Cisco CleanAir® Pro применяет ведущие в отрасли технологии Cisco по обнаружению и классификации радиочастотных помех в диапазонах 2.4 ГГц, 5 ГГц и 6 ГГц.

Intelligent Capture

Intelligent Capture исследует сеть и обеспечивает глубокий анализ Cisco Catalyst Center. Программное обеспечение может отслеживать более 240 аномалий и мгновенно просматривать все пакеты по требованию, эмулируя сетевого администратора на месте. Интеллектуальный захват позволяет принимать более обоснованные решения в вашей беспроводной сети.

OFDMA в восходящем и нисходящем каналах

Ортогональное многократное разделение частоты (OFDMA) на основе планирования разделяет полосу пропускания на меньшие распределения частот, называемые единицами ресурсов (RU), которые могут быть назначены отдельным клиентам как в нисходящей, так и в восходящей линии связи, чтобы уменьшить накладные расходы и задержку.

Target Wake Time (TWT)

TWT позволяет клиенту спать и просыпаться только в заранее запланированное время для обмена данными с точкой доступа. Это обеспечивает значительную экономию энергии для устройств с батарейным питанием, что в три-четыре раза превышает экономию, достигнутую на 802.11n и 802.11ac.

Wi-Fi 6 и Wi-Fi 6E (802.11ax)

Стандарт IEEE 802.11ax, также известный как High-Efficiency Wireless (HEW) или Wi-Fi 6, построен на 802.11ac. Он обеспечивает лучший опыт работы в типичных средах с более предсказуемой производительностью для передовых приложений, таких как 4K или 8K видео.; приложения для совместной работы высокой плотности и высокой четкости; Беспроводные офисы; Интернет вещей (IoT). Wi-Fi 6E — это Wi-Fi 6 «расширенный» в полосу частот 6 ГГц.

Антенна с автоматическим определением типа

Точка доступа способна считывать информацию с антенн, которые поддерживают функцию самоидентифицирующей антенны (SIA) и автоматически заполняет антенну для настройки антенны plug-and-play.

Артикулы

Cisco Catalyst точка доступа; CW9163E-x: Cisco Catalyst 9163E Регуляторные домены точек доступа на открытом воздухе: (x = регулятивный домен) Клиенты несут ответственность за проверку одобрения для использования в своих отдельных странах. Для проверки утверждения и определения домена регулирования, который соответствует конкретной стране, посетите https://www.cisco.com/go/aironet/compliance. Не все нормативные области были одобрены. По мере их утверждения номера деталей будут доступны в Глобальном прайс-листе и/или региональных прайс-листах.; CW9163E-MR: Cisco Catalyst 9163E Outdoor Access Point, с/Meraki Cloud-Managed version using Meraki dashboard Cisco wireless LAN services; Для получения подробной информации о дополнительных услугах WLAN посетите раздел «Услуги для беспроводной связи и мобильности»: Антенны не включены в точку доступа CW9163E. Смотрите раздел антенны для списка поддерживаемых антенн.

Выбор режима управления

Catalyst 9163E можно управлять как локально с помощью беспроводных контроллеров серии Catalyst 9800, так и в облаке через панель приборов Meraki. Это дает вам возможность развернуть точку доступа в одном режиме управления и перейти в другой режим управления в будущем.

Габариты (Ш×Д×В)

Точка доступа (без крепления скобок):; 9.64 x 9.64 x 2.5 in. (245 x 245 x 63.5 мм)

Ключевая характеристика 1

Wi-Fi 6E

Ключевая характеристика 2

диапазоны 2.4/5/6 ГГц

Ключевая характеристика 3

WPA3

Ключевая характеристика 4

OFDMA

Ключевая характеристика 5

внешние антенны

Окрашивание BSS

Пространственное повторное использование (также известное как окраска базового набора услуг) позволяет точкам доступа и их клиентам различать BSS, что позволяет осуществлять более одновременную передачу.

Оптимизация мощности AP (режим экономии энергии AP)

AP Режим экономии энергии позволяет точке доступа снизить потребление энергии, отключая радиоприемники во время выключения.часов и выходные дни - при этом оставаясь достаточно умными, чтобы повторно задействовать все функции, если они необходимы. Это экономит электроэнергию и уменьшает углеродный след от запуска беспроводной сети.

Перераспределение клиентов

Рулевое управление клиентом помогает клиентам с частотой 6 ГГц покинуть радиоприемник 5 ГГц и подключиться к радиоприемнику 6 ГГц. Клиенты Wi-Fi 6E автоматически подключаются к радио 6 ГГц, чтобы воспользоваться преимуществами, которые он предлагает, и освободить радиостанции 2.4 ГГц и 5 ГГц для старых клиентов.

Поддержка контейнеров для приложений

Поддержка контейнеров обеспечивает возможности краевых вычислений для приложений IoT на хост-точки доступа.

Радиоинтерфейс 802.11ac

2x2 MIMO с двумя пространственными потоками; MRC; 802.11ac формирование луча; 20-, 40-, 80- каналы; PHY скорость передачи данных до 867 Мбит/с (2x2 80MHz на 5 GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка; Wi-Fi Protected Access (WPA) 3 поддержка

Радиоинтерфейс Wi-Fi 6 (802.11ax)

1024-QAM; 2x2 нисходящий канал MU-MIMO с двумя пространственными потоками (2.4 GHz, 5 GHz и 6 GHz); Uplink/нисходящий канал OFDMA; TWT; BSS цветные; MRC; 802.11ax формирование луча; 20-, 40-, 80- и 160-MHz каналы6 GHz); 20-, 40- и 80-MHz каналы ()5 GHz); 20-MHz каналы2.4 GHz); PHY скорость передачи данных до 3.9 Гбит/с (2x2 160 MHz на 6 GHz, 2x2 80 MHz на 5 GHz и 2x2 20 MHz на 2.4 GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка; WPA3 поддержка

Размещение приложений

Хостинг приложений помогает упростить развертывание IoT и подготовить их к будущему, устраняя необходимость установки и управления накладными сетями. С помощью интерфейса USB можно развернуть контейнерные приложения и аппаратные модули для снижения стоимости и сложности. Добавление Cisco Catalyst Center обеспечивает управление рабочими процессами и жизненным циклом приложений в масштабах всего развертывания.

Регуляторные домены

Примечание: Клиенты несут ответственность за проверку разрешения на использование в своих странах. Чтобы проверить одобрение и определить домен, который соответствует конкретной стране, посетите страницу поиска соответствия требованиям Wireless LAN.

Технология Uplink/нисходящий канал MU-MIMO

Uplink MU-MIMO поддерживается только в диапазоне 6 ГГц. Многопользовательский многократный вход, многократный выход (MU-MIMO) позволяет точкам доступа разделять пространственные потоки между клиентскими устройствами для максимизации пропускной способности.

Требования к электропитанию

Питание через Ethernet: 802.3at PoE+ и 802.3af PoE; инжекторы питания Cisco: AIR-PWRINJ7=, AIR-PWRINJ6=, MA-INJ-6; примечание: фактическое энергопотребление зависит от использования точки доступа. Рекомендуется включить LLDP/CDP для корректного согласования параметров питания.

Условия среды

Температура ноноперации (хранения): -22 градус 158°F (-30 градус 70°C); Испытание на высоту без отрыва от источника (хранение): 25°C (77°F) в 15,000 ft (4600 m); Рабочий температура: -40 градус 149°F (-40 градус 65°C) без солнечной дерации; Рабочий температура: -40 градус 131°F (-40 градус 55°C) с солнечными дерматами; Рабочий влажность: 5% – 95% (без конденсации); Рабочий Испытание высоты: 40°C (104°F) в 9843 ft (3000 m); Защита от проникновения: IP67; сопротивление ветрам до 100 mph ()161 км/ч) устойчивые ветры и 165 mph ()266 км/ч) порывы ветра; Защита от воздействия льда: MIL-STD-810F,13mm 13mm (0.5 in); Коррозия: NEMA 250-2008 (600 Соль, сэр. 1200 хрс смешанный газ; солнечное излучение: EN 60068-2-5 (753 W/m2); Вибрация: MIL-STD-810E Метод 514.4 (0.41 грм из 5Hz – 500Hz, 2 часов на каждую ось X, Y, Z
