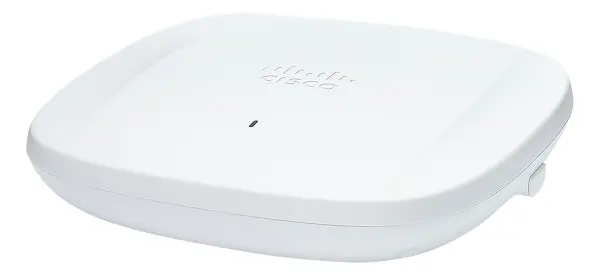

Точка доступа Wi-Fi Cisco C9136I, Wi-Fi 6E, диапазоны 2.4/5/6 ГГц, WPA3, OFDMA

Основные характеристики

Индикация

• Статус светодиода указывает на статус загрузчика, статус ассоциации, рабочий статус, предупреждения загрузчика и ошибки загрузчика

Интерфейсы

2x 100M/1000M/2.5G/5G многоногий Ethernet (RJ-45); Консоль управления порт (RJ-45); USB 2.0 в 9W

Масса

Catalyst 9136I; 3.6 lb. (1.65 kg)

Модель

C9136I

Программное обеспечение

Catalyst 9136I; Cisco IOS XE Программное обеспечение Версия 17.7.1 или более поздней версии

Производитель

Cisco

Сертификация

Wi-Fi Alliance: Wi-Fi 6 (R2), Wi-Fi 6E, WPA3-R3, WPA3-Suite B, Enhanced Open Security; Bluetooth SIG: Bluetooth Low Energy

Системная память

2048 MB DRAM; 1024 Мб вспышка

Тип устройства

Точка доступа Wi-Fi

5G Multigigabit Ethernet

Двойной мультигигабит Ethernet обеспечивает электроэнергиюрезервируемый подтягивать портыКаждый со скоростью до 5 Гбит/сВсе скорости поддерживаются в категории 5e кабельное, а также 10GBASE-T (IEEE 802.3bz Избыточная мощность обеспечивает безударную производительность во время отказа.

802.11n версии 2.0 (и связанные с ней возможности)

4x4 MIMO с четырьмя пространственными потоками; максимальное соотношение (MRC); 802.11n и 802.11a/g формирование луча; 20- и 40-MHz каналы; PHY скорость передачи данных до 1.5 Гбит/с (40 MHz с 5-GHz и 20 MHz с 2.4-GHz); Агрегация пакетов: Совокупность MAC Подразделение данных протокола A-MPDU(передать и получать), агрегировать MAC Единица данных об услугах A-MSDU(передать и получать); 802.11 Динамический выбор частоты (DFS Циклическое разнообразие (Cyclic Shift Diversity)CSD) поддержка

Bluetooth 5

Интегрированное радио Bluetooth Low Energy (BLE) 5 позволяет использовать такие варианты использования, как отслеживание активов, поиск путей и аналитика.

Intelligent Capture

Intelligent Capture исследует сеть и обеспечивает глубокий анализ ДНК-центра Cisco. Программное обеспечение может отслеживать более 240 аномалий и мгновенно просматривать все пакеты по требованию, эмулируя сетевого администратора на месте. Интеллектуальный захват позволяет принимать более обоснованные решения в беспроводных сетях.

OFDMA в восходящем и нисходящем каналах

Ортогональное планирование на основе многократного доступа (OFDMA) разделяет полосу пропускания на более мелкие распределения частот, называемые ресурсными блоками (RU), которые могут быть назначены отдельным клиентам как в нисходящем, так и в восходящем направлении для снижения накладных расходов и задержки.

Smart AP

Smart AP заставляет точку доступа изменять потребление энергии, чтобы отразить текущую нагрузку клиента. Точка доступа обычно работает на радио, независимо от того, сколько клиентов подключено. С Smart AP, если есть достаточно небольшое количество клиентов, точка доступа автоматически уменьшит количество радиопотоков, экономя энергию.

Target Wake Time

Target Wake Time (TWT) позволяет клиенту спать и просыпаться только в заранее запланированное время для обмена данными с точкой доступа. Это обеспечивает значительную экономию энергии для устройств с батарейным питанием, что в три-четыре раза превышает экономию, достигнутую на 802.11n и 802.11ac.

Wi-Fi 6E (802.11ax)

Стандарт IEEE 802.11ax, также известный как High-Efficiency Wireless (HEW) или Wi-Fi 6, построен на 802.11ac. Он обеспечивает лучший опыт работы в типичных средах с более предсказуемой производительностью для передовых приложений, таких как 4K или 8K видео.; приложения для совместной работы высокой плотности и высокой четкости; Беспроводные офисы; Интернет вещей (IoT). Wi-Fi 6E — это Wi-Fi 6 «расширенный» в полосу частот 6 ГГц.

Артикулы

Cisco Catalyst 9136I Access Point: внутренние антенны; C9136I-x: Регуляторные домены серии Cisco Catalyst 9136: (x = регуляторный домен) Клиенты несут ответственность за проверку одобрения для использования в своих странах. Для проверки утверждения и определения домена регулирования, который соответствует конкретной стране, посетите https://www.cisco.com/go/aironet/compliance. Не все нормативные области были одобрены. По мере их утверждения номера деталей будут доступны в Глобальном прайс-листе и/или региональных прайс-листах. Cisco Wireless LAN Services; Для получения подробной информации о дополнительных услугах WLAN, посетите Службы для беспроводной и мобильной связи

Встроенная антенна

2.4-ГГц: пиковое усиление 4 дБи, внутренняя антенна, всенаправленная в азимуте; 5-ГГц: пиковое усиление 5 дБи, внутренняя антенна, всенаправленное в азимуте; 6-ГГц: пиковое усиление 6 дБи, внутренняя антенна, всенаправленная в азимуте

Габариты (Ш×Д×В)

Точка доступа (без крепления скобок):; 9.9 x 9.9 x 2.2 in. (25.1 x 25.1 x 5.6 см)

Гибкая радиосвязь (FRA) с четырехрадио режимом (с будущим обновлением программного обеспечения SW)

FRA позволяет точкам доступа разумно определять режим работы радиоприемников на основе радиочастотной среды и требований трафика. Точки доступа могут работать в следующих режимах:; Трирадио режим: один 4x4 6-ГГц радио, один 8x8 5-ГГц радио, и один 4x4 2.4-ГГц радио.; Режим четырехрадио: одно 4x4 6-ГГц радио, два 4x4 5-ГГц радио и один 4x4 2.4-ГГц радио. С четырьмя 4x4 радиостанциями (квадрат-радио) внутри точки доступа емкость клиентского устройства может быть увеличена по требованию. Режим по умолчанию точки доступа представляет собой трирадио с 8x8 5-ГГц и 4x4 для 6-ГГц и 2.4-ГГц. Он имеет возможность разделить радиостанцию 8x8 на две отдельные радиостанции 4x4 5 ГГц посредством будущего обновления программного обеспечения, что позволяет использовать преимущества FRA, позволяя радиостанциям 2.4 и 6 ГГц оставаться активными.

Датчики окружающей среды

Эти встроенные датчики измеряют качество воздуха (Total Volatile Organic Compounds), температуру и влажность, а также помогают обеспечить безопасную рабочую среду, избегая необходимости установки наложения трудно управляемых независимых датчиков.

Ключевая характеристика 1

Wi-Fi 6E

Ключевая характеристика 2

диапазоны 2.4/5/6 ГГц

Ключевая характеристика 3

WPA3

Ключевая характеристика 4

OFDMA

Ключевая характеристика 5

встроенные антенны

Окрашивание BSS

Пространственное повторное использование (также известное как окраска базового набора услуг) позволяет точкам доступа и их клиентам различать BSS, что позволяет осуществлять более одновременную передачу.

Перераспределение клиентов между диапазонами

Улучшено, чтобы помочь клиентам с частотой 6 ГГц, способным покинуть радио 5 ГГц и подключиться к 6 ГГц. Клиенты Wi-Fi 6E автоматически подключаются к радио 6 ГГц, чтобы воспользоваться преимуществами, которые предлагает это радио, и освободить радиостанции 2.4 и 5 ГГц для старых клиентов.

Поддержка контейнеров для приложений

Поддержка контейнеров обеспечивает возможности краевых вычислений для приложений IoT на хост-точки доступа.

Радиоинтерфейс 802.11ac

8x8 нисходящий канал MU-MIMO восемь пространственных потоков; MRC; 802.11ac формирование луча; 20-, 40-, 80- и 160-MHz каналы; PHY скорость передачи данных до 3.4 Гбит/с (8x8 80 MHz двойной 4x4 80+80 MHz на 5-GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS Циклическое разнообразие (Cyclic Shift Diversity)CSD) поддержка; Wi-Fi Protected Access (WPA) 3 поддержка

Радиоинтерфейс Wi-Fi 6 (802.11ax)

8x8 Downlink / Downlink MU-MIMO восемь пространственных потоков (5-GHz); 4x4 Downlink / Downlink MU-MIMO с четырьмя пространственными потоками (...)2.4 и 6-GHz); Uplink/нисходящий канал OFDMA; TWT; BSS цветные; MRC; 802.11ax формирование луча; 20-, 40-, 80- и 160-MHz каналы6-GHz); 20-, 40-, 80-, 80+80-MHz (5-GHz); 20-MHz каналы2.4-GHz); PHY скорость передачи данных до 10.2 Гбит/с (4x4 160 MHz на 6 GHz, 8x8 80 MHz на 5-GHz и 4x4 20 MHz на 2.4-GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка; WPA3 поддержка

Размещение приложений

Хостинг приложений помогает упростить развертывание IoT и подготовить их к будущему, устраняя необходимость установки и управления накладными сетями. С помощью интерфейса USB можно развернуть контейнерные приложения и аппаратные модули для снижения стоимости и сложности. Добавление Cisco DNA Center обеспечивает рабочие процессы и управление жизненным циклом приложений в масштабах всего развертывания.

Регуляторные домены

Примечание: Клиенты несут ответственность за проверку разрешения на использование в своих странах. Для проверки утверждения и определения домена регулирования, который соответствует конкретной стране, посетите https://www.cisco.com/go/aironet/compliance. Для получения информации о поддержке регулирующих доменов обратитесь к Белой книге Cisco по нормативным доменам.

Совместимые контроллеры Wi-Fi

Беспроводные контроллеры Cisco Catalyst 9800 (физические или виртуальные); Cisco Catalyst 9k с встроенным беспроводным контроллером в режиме SDA

Технология Uplink/нисходящий канал MU-MIMO

Поддержка наибольшего числа с 16 пространственными потоками, многопользовательским многократным входом, многократным выходом (MU-MIMO) позволяет точкам доступа разделять пространственные потоки между клиентскими устройствами для максимизации пропускной способности.

Требования к электропитанию

802.3 млрд. тонн Cisco Universal PoE (Cisco UPOE), 802.3 ат мощности по Ethernet Plus (PoE+); Инжектор питания Cisco AIR-PWRINJ7; 802.3af PoE (только для постановки конфигурации, все радиостанции выключены)

Условия среды

Catalyst 9136I; температура безотходной (хранной) среды: -22 градус 158°F (-30 градус 70°C); Испытание на высоту без отрыва от источника (хранение): 25˚C (77°F) в 15,000 ft (4600 m); Рабочий температура: 32 градус 122°F (0 градус 50°C); Рабочий влажность: 10% – 90% (без конденсации); Рабочий Испытание высоты: 40˚C (104°F) в 9843 ft (3000 m) Примечание: Когда температура окружающей среды превышает рабочую температуру 40°C (104°F точка доступа будет смещаться от 8x8 – 4x4 на 5-GHz радио и восходящий канал Ethernet будет сокращен до одного 1G Однако, тем не менее, USB Интерфейс останется включенным.
