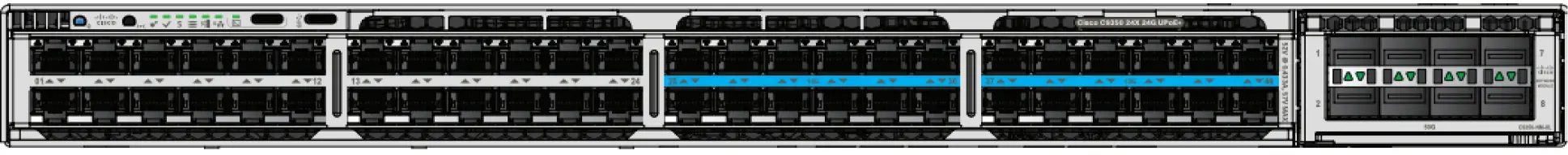

Коммутатор Cisco C9350-48HXG, 24 порта 1G + 24 порта Multigigabit 10G, UPOE+ до 90 Вт на порт, StackWise-1.6T, модульные uplink
Основное описание о коммутаторе Cisco C9350-48HXG
Cisco C9350-48HXG — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: 24 порта 1G + 24 порта Multigigabit 10G, UPOE+ до 90 Вт на порт, StackWise-1.6T, модульные uplink, Cisco Silicon One. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Cisco C9350. Подбор конфигурации начинают с требований к подключению и размещению. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. Резервный путь проектируют отдельно от обычной рабочей линии. При переносе оборудования сохраняют сведения о каждом подключении. Параметр «минимальное число блоков питания»: 1. Параметр «количество поддерживаемых блоков питания»: 3.
Функциональные возможности и принцип работы
Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Полезную полосу оценивают по одновременно работающим источникам данных. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки.
Технические особенности
- Модель: C9350-48HXG
- Тип устройства: Коммутатор
- Особенность исполнения 1: 24 порта 1G + 24 порта Multigigabit 10G
- Особенность исполнения 2: UPOE+ до 90 Вт на порт
- Особенность исполнения 3: StackWise-1.6T
- Особенность исполнения 4: модульные uplink
- Особенность исполнения 5: Cisco Silicon One
- Минимальное число блоков питания: 1
- Количество поддерживаемых блоков питания: 3
- Размеры корпуса без блоков питания: 4.4 x 44.5 x 47.2 cm 1.73 x 17.5 x 18.6 in
- Размеры с БП 500/850 Вт: 4.4 x 44.5 x 51 cm 1.73 x 17.5 x 20 in
- Размеры с БП 1600 Вт: 4.4 x 44.5 x 51 cm 1.73 x 17.5 x 20 in
- Температура хранения: -40° to 75°C (40° to 167°F)
- Основной блок питания: PWR-C2-850WAC; PWR-C2-1600WAC
- Вариант блока питания: Стандартный; Опциональный
- Доступная мощность PoE: PWR-C2-850WAC; Стандартный: 450W; PWR-C2-1600WAC; Опциональный: 1200W
- Коммутация L2: Available
- IP-маршрутизация: Available
- Маршрутизация IPv6: Available
Применение
Cisco C9350-48HXG рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. Задержка важна для голосового трафика и интерактивных приложений. Медное подключение используют для коротких трасс с подходящим кабелем. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Для распределённой инфраструктуры заранее определяют ответственных за обслуживание. Для организации эксплуатации фиксируют назначение устройства и схему подключения. Пиковую нагрузку оценивают отдельно от среднего потребления ресурсов.
Преимущества Cisco C9350-48HXG
При подборе Циско C9350-48HXG оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 24 порта 1G + 24 порта Multigigabit 10G. При расчёте узла также учитывают upoe+ до 90 вт на порт. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. Скорость порта и скорость соседнего оборудования согласуют до включения линии. Параметры соседнего интерфейса проверяют вместе с настройками локального порта.
Совместимость и подбор
При подборе компонентов используют указанные для платформы артикулы PWR-C2-850WAC, PWR-C2-1600WAC, PWR-C2-500WAC, C9350-NIM-2C; состав питания и расширения согласуют с выбранным исполнением. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Опциональные компоненты заказывают только после проверки поддержки выбранным исполнением. При замене узла сверяют подключаемые линии до отключения действующего оборудования. Комплект выбирают на основании схемы подключения и планируемой нагрузки.
Конструкция и технические особенности C9350-48HXG
Массу учитывают при выборе крепления и способа установки. Положение устройства должно позволять подключить необходимые интерфейсы. Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования. Размещение разъёмов учитывают при прокладке кабельных трасс. При плотном размещении учитывают нагрев соседних узлов. Расположение кабелей должно сохранять возможность чтения маркировки портов.
Монтаж и эксплуатация
Кабели маркируют на обоих концах для удобства последующей диагностики. Тестовый запуск проводят до подключения критичной нагрузки. Проверку питания проводят вместе с резервным сценарием площадки. Мониторинг настраивают на события, важные для данного узла. Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. Подключения выполняют по заранее подготовленному плану портов.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco C9350-48HXN: 36 портов до 5G + 12 портов до 10G; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco C9350-48HM: 48 портов доступа; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Максимальную производительность сравнивают при одинаковых условиях измерения. Резервирование и условия размещения включают в сравнительную спецификацию. Выбор модели должен соответствовать задаче, а не только максимальным паспортным значениям. Сравнение выполняют при одинаковой задаче и сопоставимой конфигурации.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Количество отсеков для блоков питания
- 3
- Модель
- C9350-48HXG
- Оперативная память DRAM
- 16 GB
- Производитель
- Cisco
- Рабочая температура
- -5 градус 45° C (23 градус 113° F) до 6000 ft (о приблизительном 1.83 км) -5 градус 40°C (23 градус 104°F) до 10,000 ft (о приблизительном 3.05 км) Минимальная температура окружающей среды для холодного старта 0°C (32°F)
- Температура хранения
- -40° до 75°C (40° до 167°F)
- Тип устройства
- Коммутатор
- Флеш-память
- 18 GB
- BGP EVPN
- iOS XE: выпуск 26.1.1
- CAB-SPWR-100CM=
- Cisco Catalyst StackPower кабель 100 см запасной
- CAB-SPWR-35CM=
- Cisco Catalyst StackPower кабель 35 см запасной
- Cisco StackWise 1.6T
- Поддерживается
- Flexible NetFlow (FNF)
- Поддерживается
- IP LPM маршруты 1
- 192,000
- IP-маршрутизация
- Поддерживается
- Jumbo-кадры
- 9216
- MAC-адреса
- 64,000
- PBR/NAT
- 4000
- STACK-T1A-1M=
- Cisco StackWise-1.6T 1 м запасной кабель
- STACK-T1A-3M=
- Cisco StackWise-1.6T 3 м запасной кабель
- STACK-T1A-50CM=
- Cisco StackWise-1.6T 50 см запасной кабель
- StackPower+
- Поддерживается
- Активные VLAN
- До 4000
- Безопасность и сертификация
- Соответствие требованиям EMC и EMI
- Бюджет PoE с дополнительным БП 1600W (второй/третий БП)
- PWR-C2-850WAC; Стандартный: 2050W; PWR-C2-850WAC; Стандартный: 2550/ 2900/ 3560W; PWR-C2-1600WAC; Опциональный: 2800W; PWR-C2-1600WAC; Опциональный: 3300/ 3650/ 4320*W
- Бюджет PoE с дополнительным БП 500W (второй/третий БП)
- PWR-C2-850WAC; Стандартный: 950W; PWR-C2-850WAC; Стандартный: 1450/ 1800/ 2550W; PWR-C2-1600WAC; Опциональный: 1700W; PWR-C2-1600WAC; Опциональный: 2200/ 2550/ 3300W
- Бюджет PoE с дополнительным БП 850W (второй/третий БП)
- PWR-C2-850WAC; Стандартный: 1300W; PWR-C2-850WAC; Стандартный: 1800/ 2150/ 2900W; PWR-C2-1600WAC; Опциональный: 2050W; PWR-C2-1600WAC; Опциональный: 2550/ 2900/ 3650W
- Вариант блока питания
- Стандартный; Опциональный
- Виртуальные интерфейсы коммутатора (SVI)
- До 4000
- Виртуальные порты STP (порт × VLAN) для MST
- 100,000
- Виртуальные порты STP (порт × VLAN) для PVST
- 16,000
- Внеполосное управление
- Поддерживается
- Входные разъёмы блоков питания
- AC IEC 60320 C16
- Группы безопасности и объектов
- 24,000
- Доступная мощность PoE
- PWR-C2-850WAC; Стандартный: 450W; PWR-C2-1600WAC; Опциональный: 1200W
- Ёмкость SSD
- До 240 GB
- Записи NetFlow (IPv4/IPv6)
- До 64,000/32,000
- Идентификаторы VLAN
- 4094
- Ключевая характеристика 1
- 24 порта 1G + 24 порта многоногий 10G
- Ключевая характеристика 2
- UPOE+ до 90 Вт на порт
- Ключевая характеристика 3
- StackWise-1.6T
- Ключевая характеристика 4
- модульные подтягивать
- Ключевая характеристика 5
- Cisco Silicon One
- Количество записей NetFlow 1
- 32,000 проникновение, 32,000 выход
- Количество записей отслеживания IGMP/MLD
- До 8000/4000
- Количество записей протокола обнаружения соседей (NDP)
- До 32,000
- Количество записей протокола разрешения адресов (ARP)
- До 64,000
- Количество отсеков для вентиляторных модулей
- 3
- Количество поддерживаемых блоков питания
- 3
- Количество правил ACL безопасности (IPv4/IPv6) 1
- До 5000/2500
- Количество правил QoS ACL (IPv4/IPv6)
- До 2000/1000
- Количество экземпляров PVST
- До 1000
- Коммутационная ёмкость со стеком
- 2528G
- Коммутационные ASIC
- 1 или 2x A100/L
- Коммутация L2
- Поддерживается
- Корпоративная безопасность
- Поддерживается
- Максимальная пропускная способность шасси
- 1.3 Тбит/с для ASIC
- Маршрутизация IPv6
- Поддерживается
- Маршрутизация многоадресного трафика IP
- Поддерживается
- Маршрутизация многоадресного трафика IPv6
- Поддерживается
- Маршруты к IP-узлам 1
- 64,000
- Маршруты многоадресной передачи IP 1
- 8000
- Минимальная версия ПО
- IOS XE Release 17.18.1: C9350-24T C9350-48T C9350-24P C9350-48P C9350-24U C9350-48U C9350-48HX C9350-48TX; IOS XE Release 26.1.1a C9350-24HX C9350-48HXN; IOS XE Release 26.1.2 C9350-24S C9350-48S; IOS XE Release 26.2.1 C9350-48HM C9350-48HXG C9350-12Y C9350-24Y
- Минимальное число блоков питания
- 1
- Многоадресные маршруты
- До 8000/4000
- Общее количество IPv6 маршрутов
- До 96,000
- Общее количество MAC-адресов
- До 64,000
- Общее количество маршрутов IPv4
- До 192,000
- Основной блок питания
- PWR-C2-850WAC; PWR-C2-1600WAC
- Относительная влажность при эксплуатации и хранении, без конденсации
- 10% – 95%, без конденсации
- Отслеживание IGMP/MLD 1
- 8000
- Пакетный буфер
- До 36 MB (18 MB за ASIC)
- Память для приложений
- 8 GB
- Порты AppGig для размещения приложений
- 2 x 1/10G
- Постквантовая криптография (PQC)
- iOS XE Версия 26.2.1
- Программируемость
- Поддерживается
- Программно определяемый доступ (SD-Access)
- Поддерживается
- Пропускная способность ASIC
- До 1.3 Тбит/с (500G Переключение трафика + 800G стек
- Пропускная способность коммутации
- 928G
- Процессоры для приложений
- 4 vCPU
- Размеры корпуса без блоков питания
- 4.4 x 44.5 x 47.2 cm 1.73 x 17.5 x 18.6 in
- Размеры с БП 1600 Вт
- 4.4 x 44.5 x 51 cm 1.73 x 17.5 x 20 in
- Размеры с БП 500/850 Вт
- 4.4 x 44.5 x 51 cm 1.73 x 17.5 x 20 in
- Системная пропускная способность
- До 500G
- Скорость пересылки
- До 3 млрд пакетов/с (1.5 млрд пакетов/с за ASIC)
- Скорость пересылки (млн пакетов/с)
- 690.432
- Скорость пересылки со стеком (млн пакетов/с)
- 1880.832
- Списки контроля доступа QoS (ACL) 1
- 1000
- Списки контроля доступа безопасности (ACL) 1
- 5000 – 32,000 2
- Туннели GRE
- 1024
