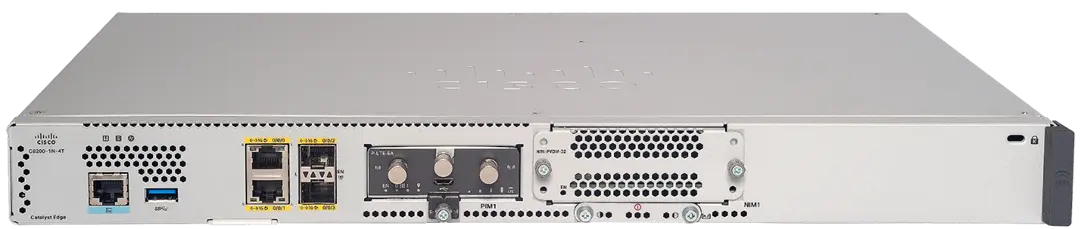

Маршрутизатор Cisco C8200L-1N-4T, 4 WAN-порта 1G, 1U, слоты NIM и PIM, Cisco IOS XE

Основные характеристики

Блок питания

В обеих моделях используется внутренний фиксированный источник питания AC; Питание через Ethernet (PoE) доступно в качестве опции; PoE порты добавлен в модуль сетевого интерфейса (NIM). Для слот потребуется дополнительный внешний источник питания PoE.

Входное напряжение

AC: 90-264 VAC

Диапазон и частота входного напряжения

90-264 VAC 47-63 Гц

Криптографические алгоритмы

Шифрование: Стандарт шифрования данных (DES), 3DES, Advanced Encryption Standard (AES)-128 или AES-256 (в цепочке блоков шифра [CBC] и Galois/Counter Mode [GCM]) Аутентификация: RSA (748/1024/2048 бит), ECDSA (256/384 бит) Целостность: MD5, SHA, SHA-256, SHA-384, SHA-512; Шифрование: AES-256 (в режимах CBC и GCM), Internet Key Exchange (IKE), Cisco Public Key Infrastructure (PKI) Authentication: AAA, RSA (2048 бит), ESP-256-CBC, HMAC-SHA1, ECDSA (256/384 бит) Целостность: SHA-1, SHA-2

Модель

C8200L-1N-4T

Оперативная память DRAM

Корабли C8200-1N-4T с 8 ГБ DRAM; Корабли C8200L-1N-4T с 4 ГБ DRAM; C8200-1N-4T может быть обновлен до 16 ГБ и 32 ГБ DRAM для более высокого масштаба и производительности; C8200L-1N-4T может быть обновлен до 8 ГБ, 16 ГБ и 32 ГБ DRAM для более высокого масштаба и производительности

Производитель

Cisco

Протоколы

IPv4, IPv6, статические маршруты, Routing Information Protocol Версии 1 и 2 (RIP и RIPv2), Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP), Border Gateway Protocol (BGP), BGP Отражатель маршрута, Intermediate System-to-Intermediate System (IS-IS), многоадресная версия Internet Group Management Protocol 3 (IGMPv3), Protocol Independent Multicast Разреженный режим (PIM SM), PIM Многоадресная рассылка с учетом источника (SSM), Resource Reservation Protocol (RSVP), Cisco Discovery Protocol, инкапсулированный анализатор удаленно коммутируемых портов (ERSPAN), Cisco IOS IP Соглашения об уровне обслуживания (IPSLA), Call Home, Cisco IOS Встроенный менеджер событий (EEM), Интернет Обмен ключами (IKE), ACL, виртуальные соединения Ethernet (EVC), Dynamic Host Configuration Protocol (DHCP), Frame Relay, DNS, Locator ID Separation Protocol (LISP), Hot Standby Router Protocol (HSRP), RADIUS, аутентификация, авторизация и учет (AAA), видимость и контроль приложений (AVC), протокол многоадресной маршрутизации с дистанционным вектором (DVMRP), многоадресная рассылка IPv4-to-IPv6, Multiprotocol Label Switching (MPLS), уровень 2 и уровень 3 VPN, IPsec, уровень 2 Протокол туннелирования версии 3 (L2TPv3), обнаружение двунаправленной пересылки (BFD), IEEE 802.1ag и IEEE 802.3ah

Рабочая температура

32°-104°F (0°-40°C)

Температура хранения

-40° до 150°F (-40° до 70°C)

Тип устройства

Маршрутизатор

Управление трафиком

QoS, класс-базируемая весовая справедливая очередь (CBWFQ), вес-случайное раннее обнаружение (WRED), иерархическая QoS, маршрутизация на основе политики (PBR) и сетевое распознавание приложений NBAR

50% IQDF * + 50% (DIA w. NAT + NGFW + IPS + URLF + AMP)

950Мбит/с

C-NIM-1M

1-порт 2.5/1 Гбит/с RJ-45 WAN, 90W Poe 802.3 af/at/bt NIM

C-NIM-2T

2-порт 100 Мбит/с/1 Гбит/с двухрежимный RJ45/SFP, NIM с WAN MACSec

C-NIM-8M *

8-порт 100M/1/2.5 Гбит/с коммутаторь NIM, UPoE+, LAN/WAN MACSec и опционально L3

C-NIM-8T

8-портовый 100 Мбит/с/1 Гбит/с коммутаторь NIM, LAN/WAN MACSec и Дополнительный L3

Cisco ThousandEyes

ThousandEyes поддерживается с минимальной загрузочной флэш-памятью/хранилищем 8 GB DRAM и 8 GB. Дополнительный память и хранилище потребуются для одновременного запуска агента ThousandEyes с контейнерными службами безопасности SD-WAN.

DIA w. NAT + NGFW + IPS + URLF + AMP

980Мбит/с

EMC (ETSI/EN)

EN300 386: Оборудование телекоммуникационных сетей (EMC) EN55032: Многопрофильное оборудование (излучения) EN55024: Оборудование информационных технологий (помехоустойчивость) EN55035: Многопрофильное оборудование (помехоустойчивость) EN61000-6-1: Общий стандарт помехоустойчивости

M2USB-16G

Cisco C8000 Edge Platform — 16 ГБ M.2 USB SSD Storage

M2USB-32G

Cisco C8000 Edge Platform — 32 ГБ M.2 USB SSD Storage

MEM-C8200-16GB

Cisco C8200 Edge Platform — 16 ГБ памяти DRAM

MEM-C8200-32GB

Cisco C8200 Edge Platform — 32 ГБ памяти DRAM

MEM-C8200-8GB

Cisco C8200 Edge Platform - 8 ГБ памяти DRAM

NIM-16A

16-портовый асинхронный модуль

NIM-1CE1T1-PRI

1-порт Мультифлексный хобот голосовых/канализованных данных T1/E1 модуль

NIM-1MFT-T1/E1

1-портовый многофлексный хобот голосовых/чистых каналов данных T1/E1 модуль

NIM-1T

1-портовая серийная высокоскоростная интерфейсная карта WAN

NIM-24A

24-портовый асинхронный модуль

NIM-2BRI-NT/TE

2-порт BRI (NT и TE) NIM

NIM-2BRI-S/T

2-портовая интерфейсная карта ISDN BRI WAN для данных

NIM-2CE1T1-PRI

2-порт Мультифлексный хобот голосовых/канализованных данных T1/E1 модуль

NIM-2FXO

2-порт FXO NIM

NIM-2FXSP

2-порт FXS NIM

NIM-2FXSP/4FXOP

2-портовые FXS и 4-портовые FXO NIM

NIM-2MFT-T1/E1

2-портовый мультифлексный хобот голосовых/чистых каналов данных T1/E1 модуль

NIM-2T

2-портовая серийная высокоскоростная интерфейсная карта WAN

NIM-4BRI-NT/TE

4-порт BRI (NT и TE) NIM

NIM-4BRI-S/T

4-портовая интерфейсная карта ISDN BRI WAN для данных

NIM-4E/M

4-порт E/M NIM

NIM-4FXO

4-порт FXO NIM

NIM-4FXSP

4-порт FXS NIM

NIM-4MFT-T1/E1

4-портовый мультифлексный хобот голосовых/чистых каналов данных T1/E1 модуль

NIM-4SHDSL-EA

Многорежимный G.SHDSL NIM

NIM-4T

4-портовая серийная высокоскоростная карта интерфейса WAN

NIM-8CE1T1-PRI

8-портовый модуль Multiflex trunk voice/channelized data T1/E1

NIM-8MFT-T1/E1

8-портовый мультифлексный хобот голосовых/чистых каналов данных T1/E1 модуль

NIM-ES2-4

Cisco 4-портовый коммутатор Gigabit Ethernet LAN NIM

NIM-ES2-8

Cisco 8-портовый коммутатор Gigabit Ethernet LAN NIM

NIM-ES2-8-P

Cisco 8-портовый коммутатор Gigabit Ethernet LAN NIM с поддержкой PoE

NIM-LTEA-EA

CAT6 LTE Advanced - Северная Америка и EMEA

NIM-LTEA-LA

CAT6 LTE Advanced - APAC, ANZ и LATAM

NIM-PVDM-128

128-канальный модуль Voice DSP NIM

NIM-PVDM-256

256-канальный модуль Voice DSP NIM

NIM-PVDM-32

32-канальный модуль Voice DSP NIM

NIM-PVDM-64

64-канальный модуль Voice DSP NIM

NIM-VA-B

Многорежимный VDSL2/ADSL/2/2+ NIM Приложение B

NIM-VAB-A

Многорежимный VDSL2/ADSL/2/2+ NIM Приложение А

NIM-VAB-M

Многорежимный VDSL2/ADSL/2/2+ NIM Приложение M

P-5GS6-GL

5G Sub-6 GHz - глобальный

P-5GS6-R16SA-GL *

5G Sub-6 GHz - 5G SA Глобальный

P-LTEA-EA

CAT6 LTE Advanced Подключаемый - Северная Америка и EMEA

P-LTEA-LA

CAT6 LTE Advanced Подключаемый - APAC, ANZ и LATAM

P-LTEA7-EAL *

CAT7 LTE Advanced Подключаемый - EMEA, APAC и LATAM

P-LTEA7-JP *

CAT7 LTE Advanced Подключаемый - Япония

P-LTEA7-NA *

CAT7 LTE Advanced Подключаемый - Северная Америка

P-LTEAP18-GL

CAT18 LTE Advanced Pro Подключаемый - глобальный релиз

SSD-M2SED-600G *

Платформа Cisco C8000 Edge - 600 ГБ M.2 NVMe самошифрованный накопитель (SED)

Акустика, обе модели: звуковая мощность (типичная/максимальная)

68 dBA/80 dBA

Акустика, обе модели: звуковое давление (типичное/максимальное)

54 dBA/69 dBA

Безопасность: C8200-1N-4T

Встроенная сквозная сегментация (VPN), брандмауэр на основе зоны (ZBFW), PKI, Cisco DNA Layer Security, Snort® IPS/IDS, фильтрация URL, Secure Malware Defense, Secure Malware Analytics, Application-Level Gateway (ALG) для ZBFW, Secure Internet Gateway (SIG)

Безопасность: C8200L-1N-4T

Встроенная сквозная сегментация (VPN), ZBFW, PKI, Cisco DNA Layer Security, SIG

Встроенное аппаратное ускорение IPsec VPN

C8200-1N-4T включает трафик до 1 Гбит/с IPsec; C8200L-1N-4T включает трафик до 500 Мбит/с IPsec; Повышает масштабируемость в соответствии с требованиями к пропускной способности IPsec; SSL и аппаратное криптографическое ускорение

Встроенные порты Gigabit Ethernet

Предоставляет четыре встроенных Ethernet WAN порты; Два Ethernet порты — это подключаемые устройства малого форм-фактора (SFP), а два — RJ45 порты, что позволяет использовать как оптоволоконные, так и медные соединения.

Входные разъёмы блока питания

IEC 320 C14

Высота в стойке

1RU

Высота эксплуатации

0 — 10,000 футов (метры 0 — 3050)

Единые коммуникации

Управление приемом вызовов (CAC), Cisco Unified Boarder Element (CUBE) Session Border Controller (SBC), Cisco Unified Communications Manager Express (CUCME), (ISDN), RADIUS, RFC 4040 на основе четкого кодека канала сигнализации с протоколом инициации сеанса (SIP), протоколом резервирования ресурсов (RSVP), протоколом управления RTP (RTCP), SIP для передачи голоса по IP (VoIP), живучей удаленной телефонией сайта (SRST), протоколом безопасного транспорта в реальном времени (SRTP) и голосовыми модулями; Cisco Unified Border Element (CUBE), Survivable Remote Site Telephony (SRST), Cisco Unified Communications Manager Express (CUCME) и голосовые модули

Качество работы приложений

QoS, FEC, маркировка класса обслуживания (CoS), раннее обнаружение с помощью утяжеленного случайного сигнала (WRED), иерархические QoS, PBR, NBAR, SD-AVC, per-tunnel QoS, Cloud OnRamp для SaaS, расширенное управление трафиком Office 365, прямой доступ, FNF

Ключевая характеристика 1

4 WAN-порта 1G

Ключевая характеристика 2

1U

Ключевая характеристика 3

слоты NIM и PIM

Ключевая характеристика 4

Cisco IOS XE

Ключевая характеристика 5

IPsec и SD-WAN

Количество ACL в системе

4000

Количество VRF

4000

Количество маршрутов IPv4

800k с 4GB по умолчанию, до 4M с 32GB

Количество маршрутов IPv6

800k с 4GB по умолчанию, до 4M с 32GB

Количество оверлейных туннелей SD-WAN

1500

Количество очередей

8K

Количество правил ACE IPv4 в системе

72K

Количество сеансов NAT

600k с 4GB по умолчанию, до 2M с 32GB

Количество сеансов межсетевого экрана

512K

Количество туннелей IPsec SVTI

1500

Комплексная безопасность

Расширенные функции безопасности, доступные на коробке, включая брандмауэр следующего поколения (NGFW) с программным обеспечением, IPS / IDS, расширенной защитой от вредоносных программ, фильтрацией URL и Cisco Umbrella® Secure Internet Gateway (SIG) (Secure Access Service Edge [SASE]); Поддержка Secure Boot и Secure Unique Device Identification (SUDI) для Plug and Play для проверки идентичности аппаратного и программного обеспечения

Масса шасси

10 lb (4.54 kg)

Минимальная версия ПО

Программное обеспечение Cisco IOS XE 17.5.1

Многоядерные процессоры

C8200-1N-4T использует 8-ядерный CPU с 8 GB DRAM память по умолчанию; C8200L-1N-4T использует 4-ядерный CPU с 4 GB DRAM память по умолчанию; Высокопроизводительный многоядерный процессор процессоры поддерживает высокоскоростные соединения WAN; Архитектура динамического распределения ядер будет переназначать неиспользуемые ядра в пересылающие объекты в соответствии с конфигурацией пользователя.

Модульность и форм-фактор

1-Rack Форм-фактор модуля (1RU); Поддерживает NIM и сменный интерфейсный модуль (PIM) слоты

Накопитель (M.2 SSD) в стандартной комплектации

Нет

Накопитель M.2

C8200-1N-4T поставляется с хранилищем 16G M.2 по умолчанию и может быть обновлен до 32G M.2 USB и 600G M.2 Non-Volatile Memory Express (NVMe) Storage.; C8200L-1N-4T не поставляется с хранилищем M.2 по умолчанию, но может быть обновлен до 16G, 32G USB и 600G M.2 Non-Volatile Memory Express (NVMe) Storage.

Номинальные параметры кабеля питания

10A

Оперативная память (DRAM) в стандартной комплектации

4 GB

Описание исполнения

C8200L 1RU с 1 NIM слот и 4x 1 Gigabit Ethernet WAN порты; Краевая платформа серии Cisco Catalyst 8200

Основные функции

IPv4, IPv6, статические маршруты, OSPF, EIGRP, BGP, протокол управления наложением (OMP), маршрутизация с учетом приложений (AAR), управление трафиком, вставка служб, ноль доверие, белый список, модуль защиты от несанкционированного доступа, DTLS/TLS, IPsec, классификация, приоритизация, организация очереди с низкой задержкой, ремаркирование, формирование, планирование, применение политик, зеркалирование, поддержка многоадресной рассылки IPv4, реклама услуг и политика вставки, Simple Network Management Protocol (SNMP), Network Time Protocol (NTP), клиент DNS, DHCP, клиент DHCP, сервер DHCP, архивное реле DHCP, syslog, Secure Shell (SSH), Secure Copy (SCP), экспорт Cflowd v10 IPFIX, IPv6 для транспортной стороны, протокол резервирования виртуального маршрутизатора (VRRP), MPLS, NAT (DIA, на стороне службы, перегрузка/PAT, NAT64 и т. д.), пулы NAT, разделение DNS, списки ACL, BFD, NETCONF через SSH, CLI, Поддержка сервера NTP, BFD с BGP на стороне службы, BGP, распространение сообщества на OMP, 6 SLA для AAR, Cisco TrustSec ® /SD-Access (распространение встроенного масштабируемого группового тега [SGT]), пользовательское приложение с программно-определяемым AVC (SD-AVC), многоадресная рассылка AAR, динамические туннели по требованию, OSM, OSPFv3, политики маршрутизации, поддержка нескольких VRF

Относительная влажность при эксплуатации и хранении, без конденсации

Окружающая среда (без конденсации) в рабочем состоянии: от 5% до 85% Окружающая среда (без конденсации) в нерабочем состоянии и при хранении: от 5% до 95%

Поддержка флеш-памяти

Обе модели имеют встроенную встроенную 8-ГБ вспышку, которая не обновляется. Хранилище M.2 предлагает варианты обновления Flash

Помехоустойчивость (EMC)

IEC/EN-61000-4-2: Устойчивость к электростатическим разрядам IEC/EN-61000-4-3: Устойчивость к излучаемым помехам IEC/EN-61000-4-4: Устойчивость к быстрым переходным электрическим процессам IEC/EN-61000-4-5: Устойчивость к импульсным перенапряжениям на портах AC, DC и сигнальных портах IEC/EN-61000-4-6: Устойчивость к кондуктивным помехам IEC/EN-61000-4-8: Устойчивость к магнитному полю промышленной частоты IEC/EN-61000-4-11: Провалы напряжения, кратковременные прерывания и изменения напряжения KN35

Пропускная способность IPsec (1400 байт)

До 500Мбит/с

Пропускная способность IPsec (IMIX * )

400Мбит/с

Пропускная способность IPsec SD-WAN (1400 байт)

До 500Мбит/с

Пропускная способность IPsec SD-WAN (IMIX * )

400Мбит/с

Пропускная способность IPsec SD-WAN с IQDF ** (1400 байт)

До 460Мбит/с

Пропускная способность IPsec SD-WAN с IQDF ** (IMIX * )

300Мбит/с

Раздельное управление сетью и безопасностью

Netops: управление маршрутизаторами через менеджер Catalyst SD-WAN или Cisco DNA Center; Secops: возможность сочетать управление политикой безопасности и видимость интегрированного NGFW с автономными защитными межсетевыми экранами Cisco Secure Firewalls, а также другими технологиями безопасности через Cisco Security Cloud Control; Унифицированное обеспечение безопасности и видимости на всех стандартных и маршрутизаторных платформах Cisco NGFW; Создавайте объекты, которые могут быть совместно использованы в технологиях безопасности Cisco, а также настраивайте политики и подталкивайте их к желаемой точке реализации.; Визуализируйте логи маршрутизатора NGFW и Cisco Secure Firewall на одной панели приборов и в одном виде

Размеры (В × Ш × Г)

1.73 x 17.25 x 11.8 in. (4.39 x 43.81 x 29.97 cm)

Сертификация безопасности

UL 60950-1 CAN/CSA-C22.2 No. 60950-1 EN 60950-1 IEC 60950-1 AS/NZS 60950-1 IEC/EN 60825 Лазерная безопасность FDA: Федеральный кодекс безопасности Правила лазерной безопасности

Скорость пересылки пакетов IPv4 (1400 байт)

До 3.8Гбит/с

Слоты

1 NIM 1 PIM

Способы инкапсуляции

Инкапсуляция общей маршрутизации (GRE), Ethernet, 802.1q VLAN, протокол точка-точка (PPP), протокол многоканальной точки-точка (MLPPP), реле кадра, реле многоканальной рамки (FR.15 и FR.16), управление каналами передачи данных высокого уровня (HDLC), последовательный (RS-232, RS-449, X.21, V.35 и EIA-530) и PPP по Ethernet (PPPoE); Генерическая инкапсуляция маршрутизации (GRE), Ethernet, 802.1q VLAN

Средняя наработка на отказ (MTBF)

692,577 часов

Характеристика устройства

Преимущества и описание

Электромагнитные излучения (EMC)

47 CFR Часть 15 Класс A ICES 003 Класс A AS/NZS CISPR 32 Класс A CISPR 32 Класс A EN55032 Класс A VCCI-CISPR 32 Класс A CNS-13438 Класс A KN32 Класс A IEC/EN 61000-3-2: Гармония линий электропередач IEC/EN 61000-3-3: Колебания напряжения и мерцание
