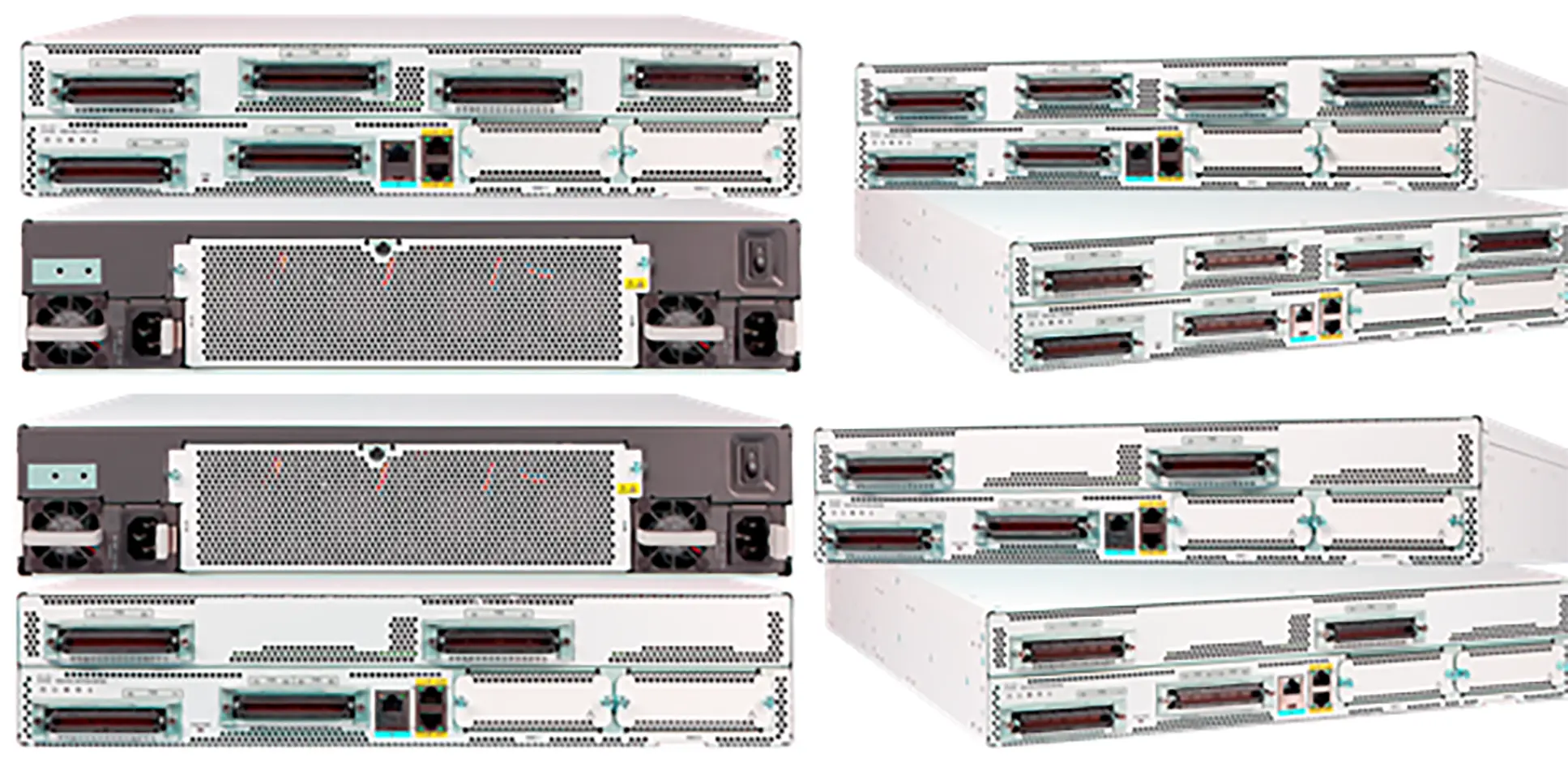

Аналоговый VoIP-шлюз Cisco VG420-84FXS/6FXO, 84 порта FXS, 6 портов FXO, SIP, аналоговые телефоны
Основное описание о аналоговом VoIP-шлюзе Cisco VG420-84FXS/6FXO
Cisco VG420-84FXS/6FXO — аналоговый VoIP-шлюз для подключения аналоговой телефонии к корпоративной IP-инфраструктуре. Основные особенности исполнения: 84 порта FXS, 6 портов FXO, SIP, аналоговые телефоны, стоечное исполнение. Устройство состоит из аналоговых телефонных интерфейсов, электроники обработки голоса и сетевого подключения. Модель относится к семейству Аналоговые шлюзы VG410 / VG420. Подбор конфигурации начинают с требований к подключению и размещению. Телефонная сеть должна сохранять доступ к необходимым корпоративным сервисам. Состав дополнительных аксессуаров фиксируют отдельно от самого устройства. Для приоритетной передачи голоса настраивают соответствующие политики сети. Внутреннюю нумерацию согласуют до включения рабочего места. Параметр «процессор»: High-performance Intel X86 SoC multicore процессоры. Параметр «электропитание dissipation (max watts)»: 109 W.
Функциональные возможности и принцип работы
Шлюз соединяет аналоговые телефонные линии с корпоративной IP-телефонией. Интерфейсы FXS подключают совместимые аналоговые аппараты. Параметры голосовой сигнализации согласуют с телефонной платформой и схемой нумерации. В проекте учитывают необходимое число линий и характер использования телефона. Замена устройства требует проверки регистрации и пользовательских функций. Для удалённого офиса заранее проверяют путь до сервиса регистрации.
Технические особенности
- Модель: VG420-84FXS/6FXO
- Тип устройства: Аналоговый VoIP-шлюз
- Особенность исполнения 1: 84 порта FXS
- Особенность исполнения 2: 6 портов FXO
- Особенность исполнения 3: SIP
- Особенность исполнения 4: аналоговые телефоны
- Особенность исполнения 5: стоечное исполнение
- Процессор: High-performance Intel X86 SoC multicore процессоры
- Электропитание dissipation (max Watts): 109 W
- Размеры (В × Ш × Г): 3.50 x 17.25 x 21.0 in (8.89 x 43.81 x 53.34 cm)
- Монтаж: 2RU, 19 in
- Рабочая температура: 32 to 104°F (0 to 40°C)
- Рабочая влажность: 5 to 85%
- Описание модели: Cisco Analog Voice Gateway VG420 - 84FXS/6FXO
Применение
Cisco VG420-84FXS/6FXO рассматривают для подключения аналоговой телефонии к корпоративной IP-инфраструктуре. При подключении через IP-сеть учитывают требования системы управления вызовами. Политика доступа к настройкам должна соответствовать правилам корпоративной телефонии. Настройки маршрутизации вызовов проверяют совместно с телефонной платформой. Число пользователей и подключаемых узлов учитывают при расчёте ёмкости. Использование вне указанных условий эксплуатации требует другого подходящего исполнения. При расширении действующей системы сохраняют её схему адресации и доступа.
Преимущества Cisco VG420-84FXS/6FXO
При подборе Циско VG420-84FXS/6FXO оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 84 порта FXS. При расчёте узла также учитывают 6 портов fxo. Способ питания выбирают вместе со схемой размещения оборудования. Подключение к телефонной системе проверяют тестовым входящим и исходящим вызовом. Доступность связи при отключении питания зависит от всей схемы рабочего места.
Совместимость и подбор
К аналоговым интерфейсам FXS подключают телефонные аппараты с соответствующим аналоговым интерфейсом; регистрацию шлюза согласуют с IP-платформой телефонии. Нагрузку на голосовую инфраструктуру рассчитывают по одновременно активным вызовам. Устройство подключают к выбранной телефонной платформе по согласованному сценарию. Версии программных компонентов должны соответствовать принятой архитектуре. В заказной спецификации перечисляют необходимые кабели и дополнительные компоненты. Конфигурацию проверяют как целое, включая питание и соединительные кабели.
Конструкция и технические особенности VG420-84FXS/6FXO
Разъёмы не должны воспринимать вес закреплённых кабельных жгутов. Глубину корпуса учитывают вместе с изгибом питающего и сетевого кабеля. Сведения о габаритах используют для подготовки схемы размещения. Перед монтажом сверяют расстояния до стенок шкафа или соседнего оборудования. Размещение разъёмов учитывают при прокладке кабельных трасс. Корпус и подключения должны оставаться доступными для осмотра.
Монтаж и эксплуатация
Кабели маркируют на обоих концах для удобства последующей диагностики. Перед запуском проверяют целостность кабелей и надёжность креплений. Эксплуатационная документация должна содержать расположение и назначение устройства. Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы. Перед расширением проверяют текущую загрузку питания и интерфейсов. Питающую линию рассчитывают с учётом потребления выбранной конфигурации.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco VG420-132FXS/6FXO: 132 порта FXS; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco VG410-24FXS/4FXO: 24 порта FXS; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Сравнение выполняют при одинаковой задаче и сопоставимой конфигурации. Наиболее подходящую конфигурацию определяют по фактической нагрузке. Количество портов оценивают вместе с их скоростью и типом. Варианты с разным назначением не следует считать прямой заменой друг друга.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Ethernet
- Два 10/100/1000 RJ45 Ethernet LAN порты
- Входное напряжение переменного тока
- 100-240 VAC авто в диапазоне
- Количество портов FXS
- 84
- Модель
- VG420-84FXS/6FXO
- Монтаж
- 2RU, 19 in
- Нерабочая температура
- -40-158°F (-40-70°C)
- Производитель
- Cisco
- Процессор
- Высокопроизводительные многоядерные процессоры Intel X86 SoC
- Рабочая влажность
- 5-85%
- Рабочая температура
- 32-104°F (от 0 до 40°C)
- Тип устройства
- Аналоговый ВОИП-шлюз
- Частота входного переменного тока
- 50-60 Гц
- Caller ID в ожидании звонка
- X
- Cisco Unified Communications Manager
- 14.0 (SU1), 12.5 (SU4)
- Cisco Unified Communications Manager Express
- Все версии Cisco UCME совместимы с Cisco IOS-XE 17.6.1 или выше
- EMC (ETSI/EN)
- ● EN 300 386
- NIM слоты
- 2
- в помещениях или вне помещений
- Только на помещениях, в зоне ограниченного доступа, постоянном месте, которое необходимо установить и обслуживать только обученными специалистами.
- Вводный ток переменного тока (максимум)
- 8.2A – 3.4A
- Встроенные FXO отказоустойчивые обходные порты
- 6
- Вызовите ожидающих
- X
- Звонок в тумбочку
- X
- Идентификатор звонка
- X
- Избыточный источник питания
- Опциональное интегрированное избыточное энергоснабжение (RPS). DC RPS планируется к выпуску в будущем.
- Категория продукции
- Совместимые версии
- Ключевая характеристика 1
- 84 порта FXS
- Ключевая характеристика 2
- 6 портов FXO
- Ключевая характеристика 3
- SIP
- Ключевая характеристика 4
- аналоговые телефоны
- Ключевая характеристика 5
- стоечное исполнение
- Компактный Flash (по умолчанию) / (макс)
- 8 ГБ фиксированный
- Консоль/вспомогательный (макс)
- RJ45 Serial Console и консоль Micro USB
- Консультативный перевод Call Transfer
- X
- Контроль звонков третьей стороны
- IP-базирование: SIP
- Конференционный звонок
- До 3 стороны
- Максимальная мощность с электропитанием переменного тока (ватт)
- 389 W
- Оперативная память DRAM (неисправность) / (макс)
- 4 GB – DDR4 SDRAM
- Описание модели
- Cisco Analog Voice Gateway VG420 - 84FXS/6FXO
- Основной вызов
- X
- Позвонить в стойку или возобновить
- X
- Помехоустойчивость (EMC)
- EN 55024; CISPR 35; KS C 9835; NM EN 55024; TCVN 7317; EN61000-6-1
- Порты с поддержкой FXS-E
- 84
- Размеры (В × Ш × Г)
- 3.50 x 17.25 x 21.0 in (8.89 x 43.81 x 53.34 cm)
- Сертификация безопасности
- UL 62368-1; CAN/CSA C22.2 Нет. 62368-1; EN 62368-1; IEC 62368-1; IEC/EN/UL/CSA 60950-1
- Совместимость Cisco IOS-XE
- Cisco IOS-XE 17.6.1 или более поздней версии
- Телекоммуникационные стандарты
- TIA/EIA/IS-968; CS-03; TBR21 (FXO); ES 201 970 (FXS); S002, S003; Требования к гомологации варьируются в зависимости от страны и типа интерфейса. Для получения конкретной информации о стране см. базу данных онлайн-утверждение на https://www.ciscofax.com/.
- Уровень шума (макс)
- Звуковое давление: 48 дБА типично, 68 дБА максимальная мощность звука: 61 дБА типично, 78 дБА максимум
- Электромагнитные излучения (EMC)
- 47 CFR, часть 15; ICES-003 Issue 6; EN55032; CISPR32; CNS 13438; KS C 9832; NM EN 55032; QCVN 118/BTTTT; VCCI-CISPR 32; EN IEC 61000-3-2; EN61000-3-3
- Электропитание диссипация (макс Ватт)
- 109 W
