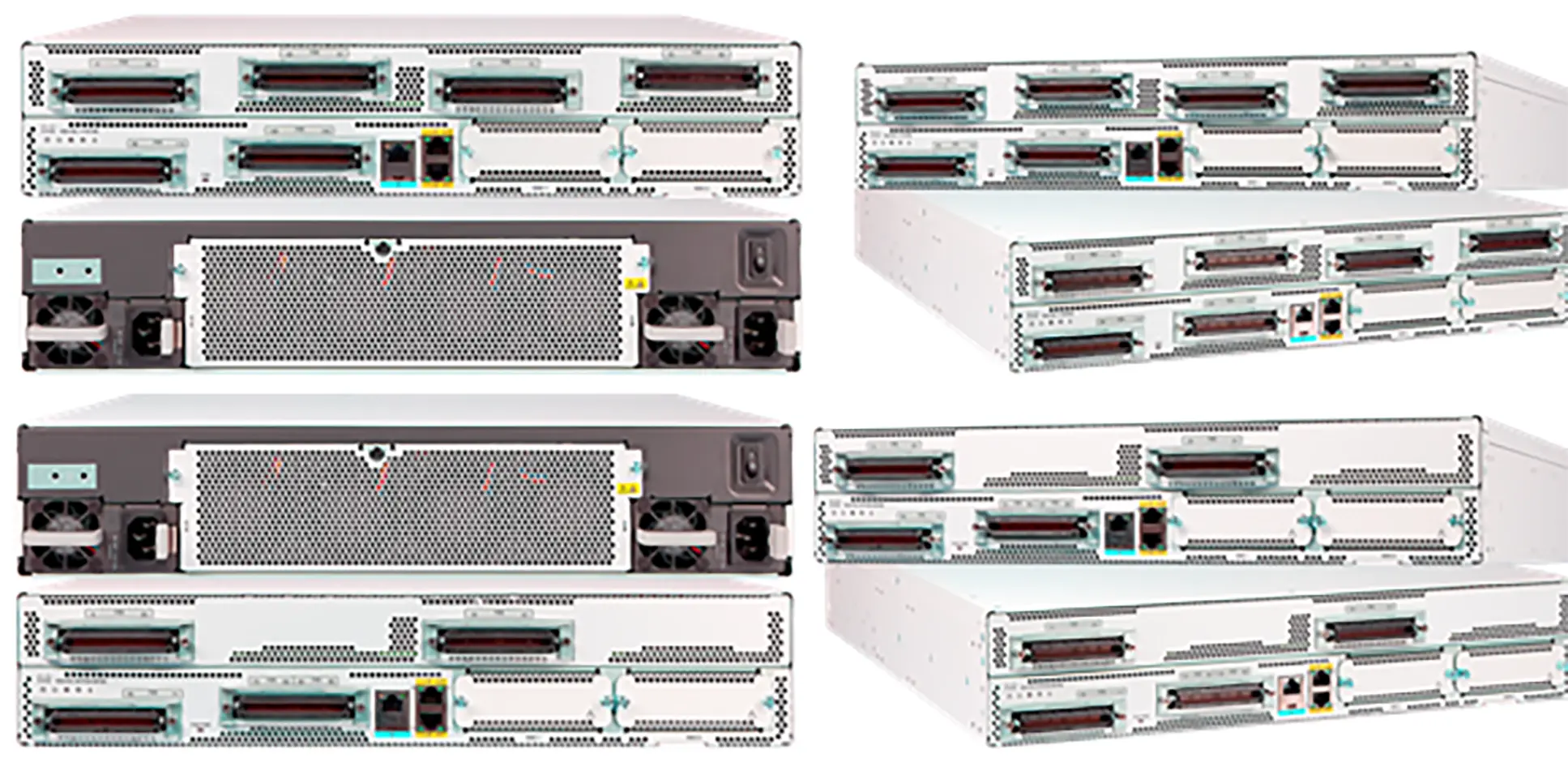

Аналоговый VoIP-шлюз Cisco VG420-132FXS/6FXO, 132 порта FXS, 6 портов FXO, SIP, аналоговые телефоны
Основное описание о аналоговом VoIP-шлюзе Cisco VG420-132FXS/6FXO
Cisco VG420-132FXS/6FXO — аналоговый VoIP-шлюз для подключения аналоговой телефонии к корпоративной IP-инфраструктуре. Основные особенности исполнения: 132 порта FXS, 6 портов FXO, SIP, аналоговые телефоны, стоечное исполнение. Устройство состоит из аналоговых телефонных интерфейсов, электроники обработки голоса и сетевого подключения. Модель относится к семейству Аналоговые шлюзы VG410 / VG420. Подбор конфигурации начинают с требований к подключению и размещению. Для рабочего места учитывают фактический сценарий обработки звонков. При подключении через IP-сеть учитывают требования системы управления вызовами. Совместимость гарнитуры или аналогового аппарата проверяют по конкретному интерфейсу. Состав дополнительных аксессуаров фиксируют отдельно от самого устройства. Параметр «процессор»: High-performance Intel X86 SoC multicore процессоры. Параметр «электропитание dissipation (max watts)»: 109 W.
Функциональные возможности и принцип работы
Параметры голосовой сигнализации согласуют с телефонной платформой и схемой нумерации. Шлюз соединяет аналоговые телефонные линии с корпоративной IP-телефонией. Интерфейсы FXS подключают совместимые аналоговые аппараты. Замена устройства требует проверки регистрации и пользовательских функций. Политика доступа к настройкам должна соответствовать правилам корпоративной телефонии. Для удалённого офиса заранее проверяют путь до сервиса регистрации.
Технические особенности
- Модель: VG420-132FXS/6FXO
- Тип устройства: Аналоговый VoIP-шлюз
- Особенность исполнения 1: 132 порта FXS
- Особенность исполнения 2: 6 портов FXO
- Особенность исполнения 3: SIP
- Особенность исполнения 4: аналоговые телефоны
- Особенность исполнения 5: стоечное исполнение
- Процессор: High-performance Intel X86 SoC multicore процессоры
- Электропитание dissipation (max Watts): 109 W
- Размеры (В × Ш × Г): 3.50 x 17.25 x 21.0 in (8.89 x 43.81 x 53.34 cm)
- Монтаж: 2RU, 19 in
- Рабочая температура: 32 to 104°F (0 to 40°C)
- Рабочая влажность: 5 to 85%
- Описание модели: Cisco Analog Voice Gateway VG420 - 132FXS/6FXO
Применение
Cisco VG420-132FXS/6FXO рассматривают для подключения аналоговой телефонии к корпоративной IP-инфраструктуре. Для приоритетной передачи голоса настраивают соответствующие политики сети. Нагрузку на голосовую инфраструктуру рассчитывают по одновременно активным вызовам. Способ питания выбирают вместе со схемой размещения оборудования. Выбор исполнения должен учитывать условия помещения и режим работы. Внедрение завершают проверкой тех сервисов, ради которых устанавливается оборудование. При расширении действующей системы сохраняют её схему адресации и доступа.
Преимущества Cisco VG420-132FXS/6FXO
При подборе Циско VG420-132FXS/6FXO оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 132 порта FXS. При расчёте узла также учитывают 6 портов fxo. Доступность связи при отключении питания зависит от всей схемы рабочего места. Внутреннюю нумерацию согласуют до включения рабочего места. Устройство подключают к выбранной телефонной платформе по согласованному сценарию.
Совместимость и подбор
К аналоговым интерфейсам FXS подключают телефонные аппараты с соответствующим аналоговым интерфейсом; регистрацию шлюза согласуют с IP-платформой телефонии. В проекте учитывают необходимое число линий и характер использования телефона. Качество разговора зависит от задержки, потерь и перегрузки сетевого пути. Требования к управлению учитывают вместе с сетевыми подключениями. Региональный вариант согласуют до оформления заказа. При замене узла сверяют подключаемые линии до отключения действующего оборудования.
Конструкция и технические особенности VG420-132FXS/6FXO
Массу учитывают при выборе крепления и способа установки. Выбранное исполнение сверяют с механическими ограничениями объекта. Расположение кабелей должно сохранять возможность чтения маркировки портов. При плотном размещении учитывают нагрев соседних узлов. Размещение должно обеспечивать штатный отвод тепла. Корпус и подключения должны оставаться доступными для осмотра.
Монтаж и эксплуатация
Рабочую температуру проверяют по условиям площадки, включая наиболее жаркий период. Мониторинг настраивают на события, важные для данного узла. Перед расширением проверяют текущую загрузку питания и интерфейсов. Для удалённой площадки заранее организуют административный доступ. Кабели маркируют на обоих концах для удобства последующей диагностики. Пространство вокруг корпуса оставляют согласно требованиям к охлаждению.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco VG420-84FXS/6FXO: 84 порта FXS; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco VG410-24FXS/4FXO: 24 порта FXS; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Компактное исполнение рассматривают при ограничениях по размещению. Условия эксплуатации проверяют для каждого рассматриваемого исполнения. Запас по ёмкости выбирают с учётом запланированного расширения. Различие в форм-факторе может изменить требования к монтажу.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Ethernet
- Два 10/100/1000 RJ45 Ethernet LAN порты
- Входное напряжение переменного тока
- 100-240 VAC авто в диапазоне
- Количество портов FXS
- 132
- Модель
- VG420-132FXS/6FXO
- Монтаж
- 2RU, 19 in
- Нерабочая температура
- -40-158°F (-40-70°C)
- Производитель
- Cisco
- Процессор
- Высокопроизводительные многоядерные процессоры Intel X86 SoC
- Рабочая влажность
- 5-85%
- Рабочая температура
- 32-104°F (от 0 до 40°C)
- Тип устройства
- Аналоговый ВОИП-шлюз
- Частота входного переменного тока
- 50-60 Гц
- Caller ID в ожидании звонка
- X
- Cisco Unified Communications Manager
- 14.0 (SU1), 12.5 (SU4)
- Cisco Unified Communications Manager Express
- Все версии Cisco UCME совместимы с Cisco IOS-XE 17.6.1 или выше
- EMC (ETSI/EN)
- ● EN 300 386
- NIM слоты
- 2
- VG420-144FXS / VG420-84FXS/6FXO
- VG420-84FXS/6FXO
- в помещениях или вне помещений
- Только на помещениях, в зоне ограниченного доступа, постоянном месте, которое необходимо установить и обслуживать только обученными специалистами.
- Вводный ток переменного тока (максимум)
- 8.2A – 3.4A
- Встроенные FXO отказоустойчивые обходные порты
- 6
- Вызовите ожидающих
- X
- Звонок в тумбочку
- X
- Идентификатор звонка
- X
- Избыточный источник питания
- Опциональное интегрированное избыточное энергоснабжение (RPS). DC RPS планируется к выпуску в будущем.
- Категория продукции
- Совместимые версии
- Ключевая характеристика 1
- 132 порта FXS
- Ключевая характеристика 2
- 6 портов FXO
- Ключевая характеристика 3
- SIP
- Ключевая характеристика 4
- аналоговые телефоны
- Ключевая характеристика 5
- стоечное исполнение
- Компактный Flash (по умолчанию) / (макс)
- 8 ГБ фиксированный
- Консоль/вспомогательный (макс)
- RJ45 Serial Console и консоль Micro USB
- Консультативный перевод Call Transfer
- X
- Контроль звонков третьей стороны
- IP-базирование: SIP
- Конференционный звонок
- До 3 стороны
- Максимальная мощность с электропитанием переменного тока (ватт)
- 389 W
- Оперативная память DRAM (неисправность) / (макс)
- 4 GB – DDR4 SDRAM
- Описание модели
- Cisco Analog Voice Gateway VG420 - 132FXS/6FXO
- Основной вызов
- X
- Позвонить в стойку или возобновить
- X
- Помехоустойчивость (EMC)
- EN 55024; CISPR 35; KS C 9835; NM EN 55024; TCVN 7317; EN61000-6-1
- Порты с поддержкой FXS-E
- 108
- Размеры (В × Ш × Г)
- 3.50 x 17.25 x 21.0 in (8.89 x 43.81 x 53.34 cm)
- Сертификация безопасности
- UL 62368-1; CAN/CSA C22.2 Нет. 62368-1; EN 62368-1; IEC 62368-1; IEC/EN/UL/CSA 60950-1
- Совместимость Cisco IOS-XE
- Cisco IOS-XE 17.6.1 или более поздней версии
- Телекоммуникационные стандарты
- TIA/EIA/IS-968; CS-03; TBR21 (FXO); ES 201 970 (FXS); S002, S003; Требования к гомологации варьируются в зависимости от страны и типа интерфейса. Для получения конкретной информации о стране см. базу данных онлайн-утверждение на https://www.ciscofax.com/.
- Уровень шума (макс)
- Звуковое давление: 48 дБА типично, 68 дБА максимальная мощность звука: 61 дБА типично, 78 дБА максимум
- Электромагнитные излучения (EMC)
- 47 CFR, часть 15; ICES-003 Issue 6; EN55032; CISPR32; CNS 13438; KS C 9832; NM EN 55032; QCVN 118/BTTTT; VCCI-CISPR 32; EN IEC 61000-3-2; EN61000-3-3
- Электропитание диссипация (макс Ватт)
- 109 W
