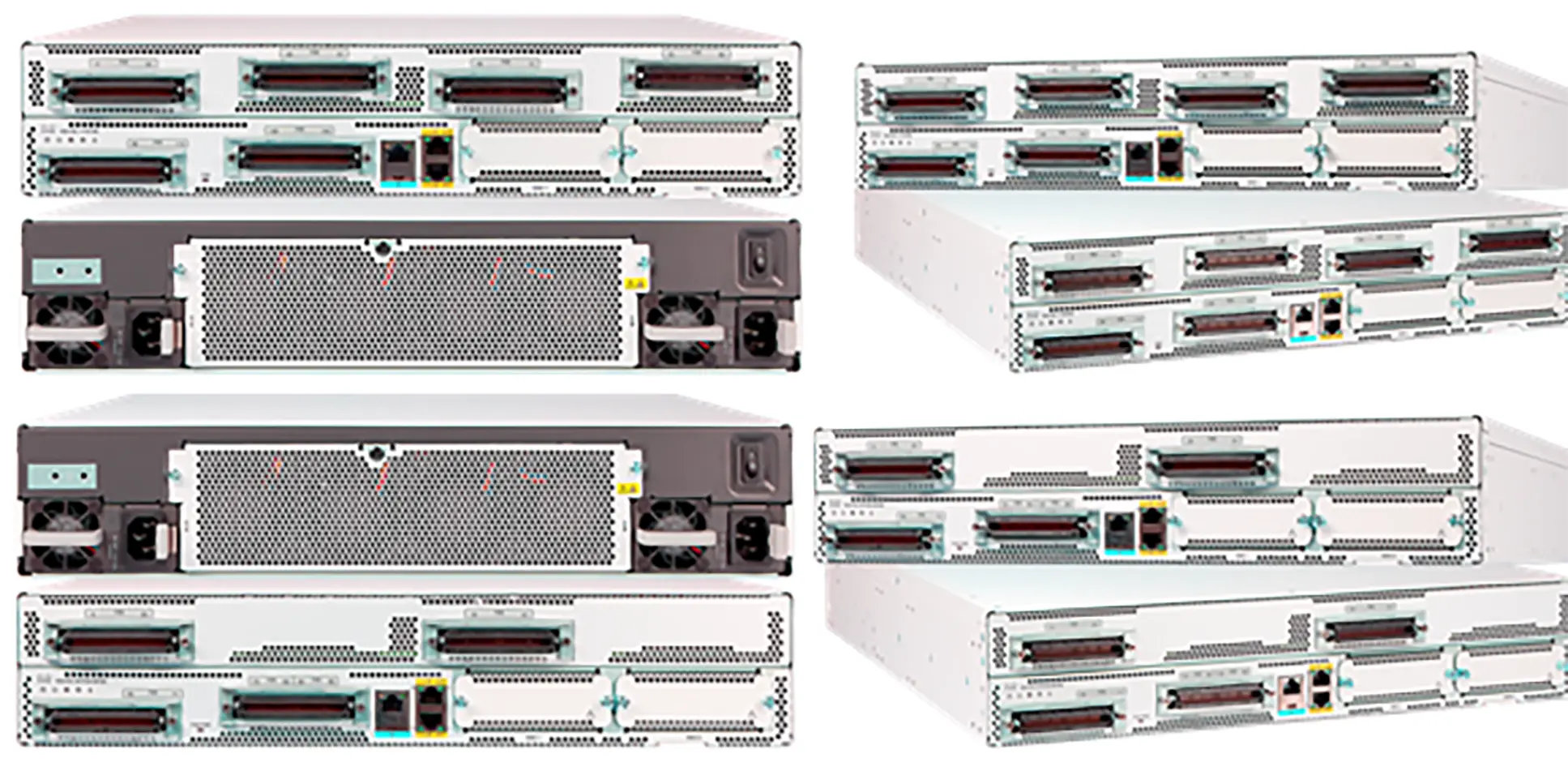

Аналоговый VoIP-шлюз Cisco VG420-144FXS, 144 порта FXS, Cisco IOS XE, SIP, аналоговые телефоны
Основное описание о аналоговом VoIP-шлюзе Cisco VG420-144FXS
Cisco VG420-144FXS — аналоговый VoIP-шлюз для подключения аналоговой телефонии к корпоративной IP-инфраструктуре. Основные особенности исполнения: 144 порта FXS, Cisco IOS XE, SIP, аналоговые телефоны, стоечное исполнение. Устройство состоит из аналоговых телефонных интерфейсов, электроники обработки голоса и сетевого подключения. Модель относится к семейству Аналоговые шлюзы VG410 / VG420. Подбор конфигурации начинают с требований к подключению и размещению. Качество разговора зависит от задержки, потерь и перегрузки сетевого пути. При подключении через IP-сеть учитывают требования системы управления вызовами. При миграции сохраняют соответствие номера и рабочего места. Эксплуатационный профиль определяет требования к питанию и сетевому соединению. Параметр «процессор»: High-performance Intel X86 SoC multicore процессоры. Параметр «электропитание dissipation (max watts)»: 109 W.
Функциональные возможности и принцип работы
Шлюз соединяет аналоговые телефонные линии с корпоративной IP-телефонией. Интерфейсы FXS подключают совместимые аналоговые аппараты. Параметры голосовой сигнализации согласуют с телефонной платформой и схемой нумерации. Подключение к телефонной системе проверяют тестовым входящим и исходящим вызовом. Учётные данные и параметры регистрации задают в соответствии с планом телефонии. Для рабочего места учитывают фактический сценарий обработки звонков.
Технические особенности
- Модель: VG420-144FXS
- Тип устройства: Аналоговый VoIP-шлюз
- Особенность исполнения 1: 144 порта FXS
- Особенность исполнения 2: Cisco IOS XE
- Особенность исполнения 3: SIP
- Особенность исполнения 4: аналоговые телефоны
- Особенность исполнения 5: стоечное исполнение
- Процессор: High-performance Intel X86 SoC multicore процессоры
- Электропитание dissipation (max Watts): 109 W
- Размеры (В × Ш × Г): 3.50 x 17.25 x 21.0 in (8.89 x 43.81 x 53.34 cm)
- Монтаж: 2RU, 19 in
- Рабочая температура: 32 to 104°F (0 to 40°C)
- Рабочая влажность: 5 to 85%
- Описание модели: Cisco Analog Voice Gateway VG420 - 144FXS
Применение
Cisco VG420-144FXS рассматривают для подключения аналоговой телефонии к корпоративной IP-инфраструктуре. Внутреннюю нумерацию согласуют до включения рабочего места. В проекте учитывают необходимое число линий и характер использования телефона. Доступность связи при отключении питания зависит от всей схемы рабочего места. Пилотная установка помогает проверить поведение оборудования с реальными приложениями. Внедрение завершают проверкой тех сервисов, ради которых устанавливается оборудование. Перед проектированием составляют перечень подключений и задач площадки.
Преимущества Cisco VG420-144FXS
При подборе Циско VG420-144FXS оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 144 порта FXS. При расчёте узла также учитывают cisco ios xe. Для удалённого офиса заранее проверяют путь до сервиса регистрации. Состав дополнительных аксессуаров фиксируют отдельно от самого устройства. Для приоритетной передачи голоса настраивают соответствующие политики сети.
Совместимость и подбор
К аналоговым интерфейсам FXS подключают телефонные аппараты с соответствующим аналоговым интерфейсом; регистрацию шлюза согласуют с IP-платформой телефонии. Настройки маршрутизации вызовов проверяют совместно с телефонной платформой. Нагрузку на голосовую инфраструктуру рассчитывают по одновременно активным вызовам. Длины линий и типы соединений учитывают при выборе аксессуаров. Комплект выбирают на основании схемы подключения и планируемой нагрузки. Дополнительные лицензии выбирают по требуемому сценарию, а не только по названию серии.
Конструкция и технические особенности VG420-144FXS
Выбранное исполнение сверяют с механическими ограничениями объекта. Корпус и подключения должны оставаться доступными для осмотра. Путь отвода тепла сохраняют свободным при размещении рядом с другими устройствами. Условия помещения сопоставляют с указанными температурой и влажностью. Крепёж должен удерживать оборудование без механического напряжения корпуса. Индикация помогает определить состояние соединений при первичной проверке.
Монтаж и эксплуатация
Обновление программного обеспечения планируют в согласованное окно обслуживания. Перед расширением проверяют текущую загрузку питания и интерфейсов. Проверку питания проводят вместе с резервным сценарием площадки. Избыточную длину кабелей размещают так, чтобы она не мешала обслуживанию. Подключения выполняют по заранее подготовленному плану портов. Перед запуском проверяют целостность кабелей и надёжность креплений.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco VG410-24FXS: 24 порта FXS; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco VG410-48FXS: 48 порта FXS; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Стоимость проекта зависит от всего комплекта, включая необходимые лицензии. Перед заказом проверяют региональный вариант и состав поставки. При одинаковой полосе могут отличаться типы разъёмов и возможности расширения. При миграции учитывают совместимость с уже установленной инфраструктурой.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Ethernet
- Два 10/100/1000 RJ45 Ethernet LAN порты
- Входное напряжение переменного тока
- 100-240 VAC авто в диапазоне
- Количество портов FXS
- 144
- Модель
- VG420-144FXS
- Монтаж
- 2RU, 19 in
- Нерабочая температура
- -40-158°F (-40-70°C)
- Производитель
- Cisco
- Процессор
- Высокопроизводительные многоядерные процессоры Intel X86 SoC
- Рабочая влажность
- 5-85%
- Рабочая температура
- 32-104°F (от 0 до 40°C)
- Тип устройства
- Аналоговый ВОИП-шлюз
- Частота входного переменного тока
- 50-60 Гц
- Caller ID в ожидании звонка
- X
- Cisco Unified Communications Manager
- 14.0 (SU1), 12.5 (SU4)
- Cisco Unified Communications Manager Express
- Все версии Cisco UCME совместимы с Cisco IOS-XE 17.6.1 или выше
- EMC (ETSI/EN)
- ● EN 300 386
- NIM слоты
- 2
- в помещениях или вне помещений
- Только на помещениях, в зоне ограниченного доступа, постоянном месте, которое необходимо установить и обслуживать только обученными специалистами.
- Вводный ток переменного тока (максимум)
- 8.2A – 3.4A
- Встроенные FXO отказоустойчивые обходные порты
- 0
- Вызовите ожидающих
- X
- Звонок в тумбочку
- X
- Идентификатор звонка
- X
- Избыточный источник питания
- Опциональное интегрированное избыточное энергоснабжение (RPS). DC RPS планируется к выпуску в будущем.
- Категория продукции
- Совместимые версии
- Ключевая характеристика 1
- 144 порта FXS
- Ключевая характеристика 2
- Cisco IOS XE
- Ключевая характеристика 3
- SIP
- Ключевая характеристика 4
- аналоговые телефоны
- Ключевая характеристика 5
- стоечное исполнение
- Компактный Flash (по умолчанию) / (макс)
- 8 ГБ фиксированный
- Консоль/вспомогательный (макс)
- RJ45 Serial Console и консоль Micro USB
- Консультативный перевод Call Transfer
- X
- Контроль звонков третьей стороны
- IP-базирование: SIP
- Конференционный звонок
- До 3 стороны
- Максимальная мощность с электропитанием переменного тока (ватт)
- 389 W
- Оперативная память DRAM (неисправность) / (макс)
- 4 GB – DDR4 SDRAM
- Описание модели
- Cisco Analog Voice Gateway VG420 - 144FXS
- Основной вызов
- X
- Позвонить в стойку или возобновить
- X
- Помехоустойчивость (EMC)
- EN 55024; CISPR 35; KS C 9835; NM EN 55024; TCVN 7317; EN61000-6-1
- Порты с поддержкой FXS-E
- 108
- Размеры (В × Ш × Г)
- 3.50 x 17.25 x 21.0 in (8.89 x 43.81 x 53.34 cm)
- Сертификация безопасности
- UL 62368-1; CAN/CSA C22.2 Нет. 62368-1; EN 62368-1; IEC 62368-1; IEC/EN/UL/CSA 60950-1
- Совместимость Cisco IOS-XE
- Cisco IOS-XE 17.6.1 или более поздней версии
- Телекоммуникационные стандарты
- TIA/EIA/IS-968; CS-03; TBR21 (FXO); ES 201 970 (FXS); S002, S003; Требования к гомологации варьируются в зависимости от страны и типа интерфейса. Для получения конкретной информации о стране см. базу данных онлайн-утверждение на https://www.ciscofax.com/.
- Уровень шума (макс)
- Звуковое давление: 48 дБА типично, 68 дБА максимальная мощность звука: 61 дБА типично, 78 дБА максимум
- Электромагнитные излучения (EMC)
- 47 CFR, часть 15; ICES-003 Issue 6; EN55032; CISPR32; CNS 13438; KS C 9832; NM EN 55032; QCVN 118/BTTTT; VCCI-CISPR 32; EN IEC 61000-3-2; EN61000-3-3
- Электропитание диссипация (макс Ватт)
- 109 W
