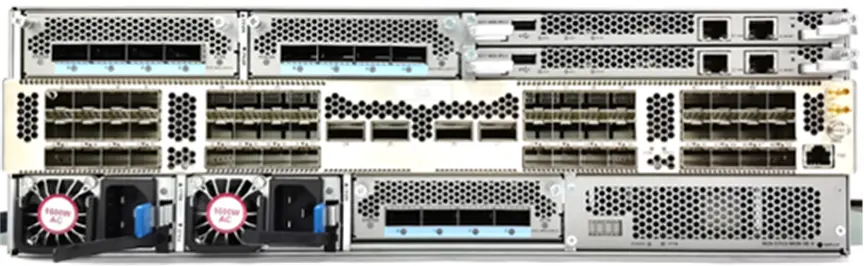

Маршрутизатор Cisco NCS-57C3-MODS-SYS, Cisco IOS XR, Ethernet, IP-маршрутизация, операторская сеть
Основное описание о маршрутизаторе Cisco NCS-57C3-MODS-SYS
Cisco NCS-57C3-MODS-SYS — маршрутизатор для соединения IP-сетей и передачи трафика между площадками. Основные особенности исполнения: Cisco IOS XR, Ethernet, IP-маршрутизация, операторская сеть, управляемая платформа. Устройство состоит из интерфейсов передачи данных, процессоров обработки пакетов и элементов питания. Модель относится к семейству NCS 5700. Подбор конфигурации начинают с требований к подключению и размещению. Изменения политики передачи сначала проверяют на ограниченном сегменте. Сетевой проект должен учитывать трафик голосовой связи и резервного копирования. Рабочую конфигурацию сохраняют после подтверждения связности. Сравнивать лабораторные значения следует при одинаковом наборе активных функций. Параметр «потребляемая мощность»: Ultra-low power per Gigabit Ethernet. Параметр «резервирование»: Redundant Control Plane Redundant fan tray Redundant AC or DC power supply.
Функциональные возможности и принцип работы
Разделение локальных и внешних подключений позволяет встроить устройство в пограничный узел. Рабочий набор сетевых функций определяет нагрузку на обработку пакетов. Маршрутизация направляет IP-пакеты к следующему узлу в соответствии с таблицей маршрутов. Пропускную способность оценивают с теми функциями обработки, которые будут включены в проекте. Маршрутизатор связывает IP-сети и выбирает следующий узел для доставки пакета. Потоки в сторону оператора связи отделяют от обмена внутри локальной инфраструктуры.
Технические особенности
- Модель: NCS-57C3-MODS-SYS
- Тип устройства: Маршрутизатор
- Особенность исполнения 1: Cisco IOS XR
- Особенность исполнения 2: Ethernet
- Особенность исполнения 3: IP-маршрутизация
- Особенность исполнения 4: операторская сеть
- Особенность исполнения 5: управляемая платформа
- Потребляемая мощность: Ultra-low power per Gigabit Ethernet
- Резервирование: Redundant Control Plane Redundant fan tray Redundant AC or DC power supply
- Производительность: До 2.4 Тбит/с/1 BPPS of system throughput
- Многоадресная передача: IPv4, IPv6; PIM-SM, PIM-SSM; IGMPv3, MLDv2; PIM-ECMP; mLDP; P2MP-TE; Tree-SID
- Рабочая влажность: Normal: 5% RH to 85% RH Short term: 5% to 95% RH Should not exceed 0.026 kg water/kg of dry air
- Накопитель (relative) humidity: 5% to 95% at 40C per NEBS GR-63-Core
- Высота эксплуатации: 0 to 9842 ft (0 to 3000 m)
- Электропитание inputs: Worldwide ranging AC: 90-240V; 50-60 Hz Worldwide ranging DC: -40V to -72V; Power ON at -45V
- Соответствие нормативам: Products should comply with CE Markings according to directives 2014/30/EU and 2014/35/EU.
- Описание исполнения: NCS 57C3 Scale Chassis, Fixed порты - 48X25G, 4X100, and 3XMPA Chassis
Применение
Cisco NCS-57C3-MODS-SYS рассматривают для соединения IP-сетей и передачи трафика между площадками. Сервис управления должен оставаться доступным по предусмотренному административному пути. Параметры WAN согласуют с техническими условиями оператора. Доступ к интерфейсу управления ограничивают доверенными адресами. Временную тестовую установку отделяют от производственного сегмента. Работу критичных сервисов проверяют вместе с резервным сценарием. При расширении действующей системы сохраняют её схему адресации и доступа.
Преимущества Cisco NCS-57C3-MODS-SYS
При подборе Циско NCS-57C3-MODS-SYS оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — Cisco IOS XR. При расчёте узла также учитывают ethernet. Для резервного подключения выбирают независимый путь до нужного сервиса. Смена активного маршрута должна соответствовать принятой схеме отказоустойчивости. Для внешней линии важны не только скорость, но и стабильность соединения.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. В тестовом стенде проверяют маршрут в обоих направлениях. Таблица маршрутов определяет, через какой интерфейс отправится конкретный поток. Комплект выбирают на основании схемы подключения и планируемой нагрузки. Конфигурацию проверяют как целое, включая питание и соединительные кабели. Для установки в стойку заранее выбирают соответствующие монтажные принадлежности.
Конструкция и технические особенности NCS-57C3-MODS-SYS
Защиту подключений от случайного воздействия предусматривают на уровне монтажного решения. Размещение разъёмов учитывают при прокладке кабельных трасс. Монтажный комплект согласуют с конкретным корпусом. Размещение должно обеспечивать штатный отвод тепла. Массу учитывают при выборе крепления и способа установки. Исполнение питания выбирают с учётом доступных вводов на площадке.
Монтаж и эксплуатация
Эксплуатационная документация должна содержать расположение и назначение устройства. До включения сверяют напряжение питания с параметрами выбранного исполнения. После включения сверяют состояние индикаторов и доступность управления. Избыточную длину кабелей размещают так, чтобы она не мешала обслуживанию. Для удалённой площадки заранее организуют административный доступ. После переноса устройства повторно проверяют все физические соединения.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco NCS-57B1-5DSE-SYS: Cisco IOS XR; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco NCS-57B1-6D24-SYS: Cisco IOS XR; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Выбор модели должен соответствовать задаче, а не только максимальным паспортным значениям. Резервирование и условия размещения включают в сравнительную спецификацию. Решение принимают после проверки подключений, питания и рабочего программного окружения. Потребление и охлаждение учитывают вместе со стоимостью комплекта.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- UL 62368-1 Третье издание CAN/CSA-C22.2 No. 62368-1 Третье издание EN 60950-1 Второе издание IEC 60950-1 Второе издание IEC 62368-1: 2018 Третье издание EN 62368-1: 2020 Третье издание AS/NZS 62368.1 ETSI EN 300 019-1-1 Хранение, класс 1.2 ETSI EN 300 019-1-2 Транспорт, класс 2.3 * ETSI EN 300 019-1-3; Оперативный, Класс 3.2
- Интерфейс
- 1/10/25/100/200/400G QSFP DD, CFP2 DCO Gigabit Ethernet Поддержка с помощью фиксированных и MPA порты
- Модель
- NCS-57C3-MODS-SYS
- Относительная влажность при хранении
- От 5% до 95% при 40 С на NEBS GR-63-Core
- Потребляемая мощность
- Ультранизкая мощность на гигабитный Ethernet
- Производитель
- Cisco
- Производительность
- До 2.4 Тбит/с/1 BPPS пропускная способность системы
- Рабочая влажность
- Нормальный: 5% RH до 85% RH Краткосрочный: 5% до 95% RH не должен превышать 0.026 кг воды / кг сухого воздуха
- Резервирование
- Отказ от управления плоскостью от избыточного вентилятора от избыточного источника питания переменного или постоянного тока
- Температура при хранении
- -40-158°F (-40-70°C)
- Тип устройства
- Маршрутизатор
- Управление
- MIB, XML, JSON, GPB и SNMP; MPLS Operations, Administration, и Maintenance (OAM) (Label Switched Path [LSP] ping, LSP traceroute) (недоступная ссылка — история).; Ethernet OAM
- MACsec шифрование
- IEEE 802.1AE Стандартный слой 2 hop-by-hop шифрование, обеспечивающее конфиденциальность и целостность данных для независимых протоколов доступа к медиа; 24 из 48 SFP28 порты (в фиксированном виде) порты 0-7, 40-55 [базовое шасси] и 0-7, 36-51 [Шкала шасси]
- Multiprotocol Label Switching (MPLS)
- Переключение этикеток; Протокол распространения этикеток (LDP); MPLS Traffic Engineering; Ethernet через MPLS (EoMPLS)
- NC57-MOD-RP2-E Маршрут Processor (Маршрутный процессор)
- 8 ядер с 2 ГГц 32 ГБ DRAM 256 ГБ Flash 1 USB Console Управление Ethernet
- Автоматизация
- Zero-Touch Provisioning (ZTP), iPXE; Управление конфигурацией; Протокол сетевой конфигурации (модель NETCONG/YANG)
- Ведущее в отрасли программное обеспечение Cisco IOS XR
- Видимость и телеметрия Машинно-машинный интерфейс Приложения Хостинг Гибкая платформа и упаковка Модульность Автоматизация
- Воздушный поток
- Спереди назад
- Высота эксплуатации
- От 0 до 9842 футов (от 0 до 3000 м)
- Защита
- Обеспечивает комплексные функции сетевой безопасности, включая ACL.; защита контрольных самолетов; Управление самолетами защиты; аутентификации маршрутизации; Аутентификация, авторизация и учет (AAA) и контроллер доступа терминала Access-Control System Plus (TACACS +); Протокол Secure Shell (SSH); Простой протокол управления сетью (SNMP) v3; Поддержка языка политики маршрутов (RPL); 2-й уровень входных ACL; 3-й уровень входных ACL
- Ключевая характеристика 1
- Cisco IOS XR
- Ключевая характеристика 2
- Ethernet
- Ключевая характеристика 3
- IP-маршрутизация
- Ключевая характеристика 4
- операторская сеть
- Ключевая характеристика 5
- управляемая платформа
- Конфигурация портов
- Базовое шасси: Фиксированные - 48 крат 1/10/25G и 8 грамм 100G Модульные портные адаптеры (МПА) - Максимально 3 единицы МПА (Слот 1 - 400G, Слот 2 и Слот 3 - 800G) Шкала шасси: Фиксированные - 48 крат 1/10/25G и 4 крат 100G Модульные портовые адаптеры (МПА) - Максимально 3 единицы МПА (Слот 1 - 400G, Слот 2 и Слот 3 - 800G)
- Многоадресная передача
- IPv4, IPv6; PIM-SM, PIM-SSM; IGMPv3, MLDv2; PIM-ECMP; mLDP; P2MP-TE; Древо-СИД
- Модульный порт-адаптер (MPA)
- Гибкая модель потребления (FCM): NC57-MPA-2D4H-FC: NCS 5700 4X QSFP-DD MPA NC57-MPA-12L-S-FC: NCS 5700 12X10/25/50G NC57-MPA-1FH1D-FC: NCS 5700 1X400G CFP2 DCO + 1X400G QSFP-DD NC55-MPA-2TH-S-FC: NCS 5500 2X200G CFP2 MPA NC55-MPA-1TH2H-FC: NCS 5500 1X200G CFP2 + 2X100G QSFP28 MPA NC55-MPA-12T-S-FC: NCS 5500 12X10G MPA NC55-MPA-4H-S-FC: NCS 5500 4X100G QSFP28 MPA Вечный ()BAU): NC57-MPA-2D4H-S: NCS 5700 4X QSFP-DD MPA NC57-MPA-12L-S: NCS 5700 12X10/25/50G NC57-MPA-1FH1D-S: NCS 5700 1X400G CFP2 DCO + 1X400G QSFP-DD NC55-MPA-2TH-S: NCS 5500 2X200G CFP2 MPA NC55-MPA-1TH2H-S: NCS 5500 1X200G CFP2 + 2X100G QSFP28 MPA NC55-MPA-12T-S: NCS 5500 12X10G MPA NC55-MPA-4H-S: NCS 5500 4X100G QSFP28 MPA
- Нормальная рабочая температура (на 1800 м)
- 0-50°C 0-45°C (с NC57-MPA-2D4H-FC и маломощной оптикой 400G)
- Описание исполнения
- NCS 57C3 Шкала шасси, фиксированная порты - 48X25G, 4X100 и 3XMPA шасси
- Питание и охлаждение
- 2 с горячей заменой электроснабжение обеспечивает 1 + 1 резервирование воздушного потока спереди на спину 6 с горячей заменой фан лотки обеспечивают 5 + 1 резервируемый Система охлаждения
- Сегментная маршрутизация (SR)
- Транспорт на основе сегментной маршрутизации; Расширение ИГИЛ для сегментной маршрутизации; Расширения OSPF для сегментной маршрутизации; BGP выходит из пиринговой инженерии; Сегмент маршрутизации трафика (SR-TE); Сегментная топология маршрутизации Независимые альтернативы без петли (TI-LFA)
- Синхронизация времени
- Синхронизация, Джи.8265.1, G.8275.1, G.8275.2; G.8273.2 Класс C Поддержка порты 8-39 (базовое шасси) и порты 8-35 (шасси); G.8273.2 Поддержка класса B в других фиксированных порты
- Слой 2
- слой 2 коммутаторь порты; IEEE 802.1Q VLAN инкапсуляция/Q-in-Q инкапсуляция; IEEE 802.1ad; Cisco Сборная Ethernet технологиидо 64 порты за Ethernet Протокол контроля агрегации ссылок (Link Aggregation Control Protocol)LACP): IEEE 802.3ad; рамки Jumbo на всех порты (до 9216 байты; L2 - список контроля доступа (входной доступ)ACL); L2 AC-AC перекрестное соединение; Ethernet Точка потока ()EFP) и VLAN Протокол резервирования виртуальных маршрутизаторов (Virtual Router Redundancy Protocol)VRRP); Перевозчик Ethernet Услуги
- Слой 3
- IPv4 и IPv6 Уникаст; Слой 3 интерфейсы: физические и подинтерфейсы; протоколы маршрутизации: статические; Open Shortest Path First (OSPFv2), OSPFv3 Промежуточная система к промежуточной системе (Intermediate System)ISIS), ISISv6 и Border Gateway Protocol (BGP); 64-way Многолучевой траст (ECMPL3 Входящий и Исходящий (Вход и выход) IPv4 ACL и IPv6 ACL; двунаправленное обнаружение (BFD); Cisco Сборная Ethernet технологиидо 64 порты за Ethernet Протокол контроля агрегации ссылок (Link Aggregation Control Protocol)LACP): IEEE 802.3ad; Поддержка рамок Jumbo (до 9216 - протокол резервирования виртуального маршрутизатора (Virtual Router Redundancy Protocol)VRRP); Слой 3 Виртуальная частная сеть (L3VPN)
- Соответствие нормативам
- Товары должны соответствовать маркировке СЕ в соответствии с директивами 2014/30/EU и 2014/35/EU.
- Сроки портов
- Внутренний GNSS модуль приемника с GPS 1PPS в/вне, 10 Mhz in/out, ToD
- Стандарты построения сетевого оборудования (NEBS)
- Предназначен для встречи:; GR-63-CORE; GR-1089-CORE
- Шасси PID
- NCS 57C3 Фиксированный 48x 1/10/25G + 4x 100G и 3x MPA Шкала непрерывной лицензии (BAU): NCS-57C3-MOD-S: NCS 57C3 Фиксированный 48x 1/10/25G + 8x 100G и 3x MPA Базовое шасси NCS-57C3-MOD-SE-S: NCS 57C3 Фиксированный 48x 1/10/25G + 4x 100G и 3x Шкала MPA Шасси
- Шкала маршрута
- Базовое шасси: До 2 М FIB Записи Шкала шасси: До 4 М FIB Записи
- Электропитание входы
- Вагонный переменный ток: 90-240V; 50-60 Гц В мировом масштабе диапазон DC: -40V до -72V; Включено питание при -45 В
