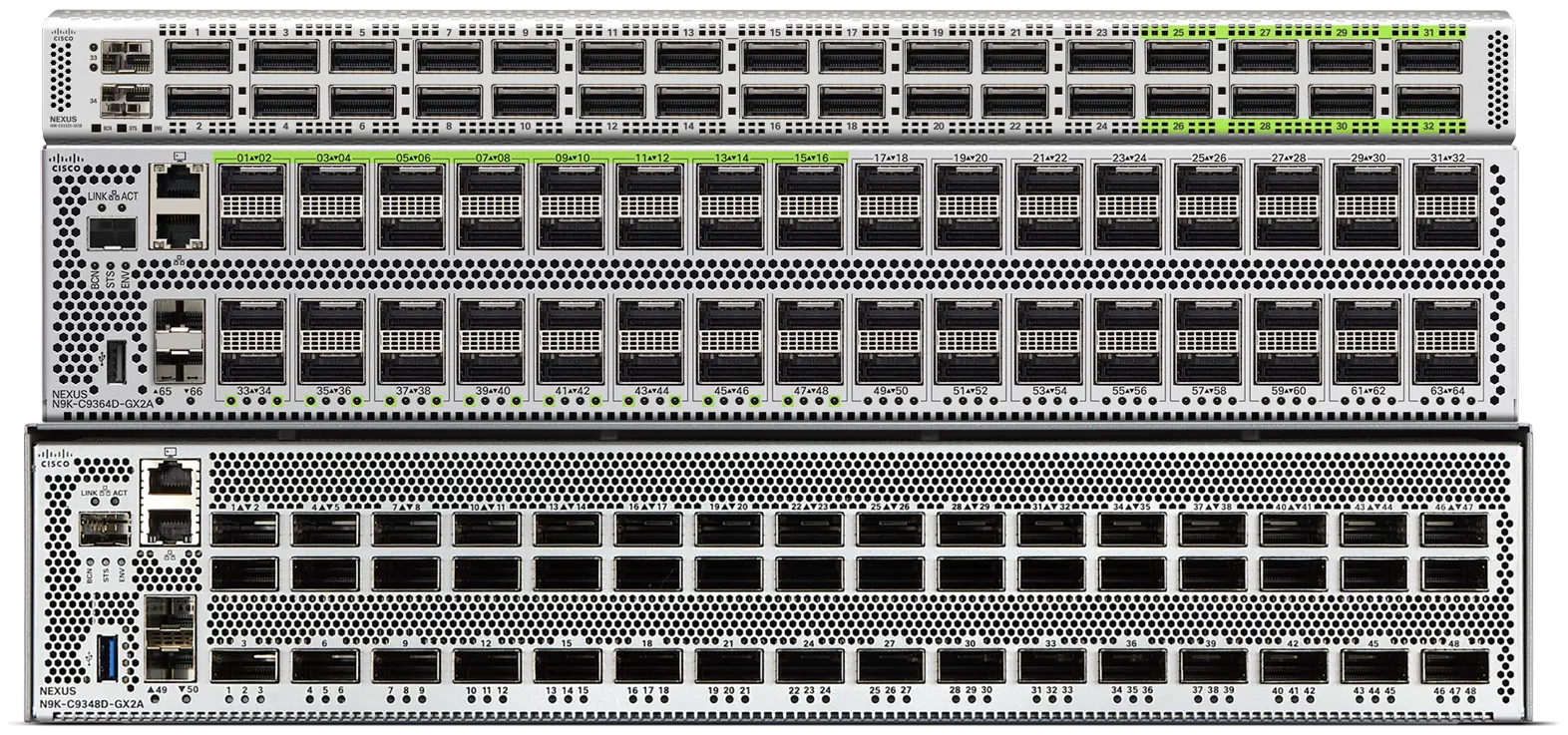

Коммутатор Cisco N9K-C9364D-GX2A, Ethernet, управляемая платформа, Cisco NX-OS, стоечное исполнение
Основное описание о коммутаторе Cisco N9K-C9364D-GX2A
Cisco N9K-C9364D-GX2A — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: Ethernet, управляемая платформа, Cisco NX-OS, стоечное исполнение, сеть ЦОД. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Nexus / N9300 — новые фиксированные модели. Подбор конфигурации начинают с требований к подключению и размещению. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. Задержка важна для голосового трафика и интерактивных приложений. При проектировании разделяют подключения конечных устройств и соединения с вышестоящей сетью. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. Параметр «модель / cisco n9348d-gx2a»: Cisco N9348D-GX2A. Параметр «модель / cisco n9332d-gx2b»: Cisco N9332D-GX2B.
Функциональные возможности и принцип работы
Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. Скорость порта и скорость соседнего оборудования согласуют до включения линии.
Технические особенности
- Модель: N9K-C9364D-GX2A
- Тип устройства: Коммутатор
- Особенность исполнения 1: Ethernet
- Особенность исполнения 2: управляемая платформа
- Особенность исполнения 3: Cisco NX-OS
- Особенность исполнения 4: стоечное исполнение
- Особенность исполнения 5: сеть ЦОД
- Модель / Cisco N9348D-GX2A: Cisco N9348D-GX2A
- Модель / Cisco N9332D-GX2B: Cisco N9332D-GX2B
- Модель / Cisco N9332D-GX2B-M: Cisco N9332D-GX2B-M
- Описание исполнения: Cisco N9364D-GX2A Switch with 64p 400/100-Гбит/с QSFP-DD порты and 2p 1/10 SFP+ порты
Применение
Cisco N9K-C9364D-GX2A рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. Полезную полосу оценивают по одновременно работающим источникам данных. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки. Для новой площадки оборудование подбирают вместе с остальной инфраструктурой. Нагрузка в часы активности может существенно отличаться от фоновой. Требования к непрерывной работе учитывают при проектировании резервирования.
Преимущества Cisco N9K-C9364D-GX2A
При подборе Циско N9K-C9364D-GX2A оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — Ethernet. При расчёте узла также учитывают управляемая платформа. Медное подключение используют для коротких трасс с подходящим кабелем. Оптическую линию рассчитывают с учётом длины волны, расстояния и потерь на соединениях. Резервный путь проектируют отдельно от обычной рабочей линии.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Высокоскоростной uplink выбирают по суммарному трафику подключённых сегментов. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Для установки в стойку заранее выбирают соответствующие монтажные принадлежности. Требования к управлению учитывают вместе с сетевыми подключениями. Параметры кабелей и адаптеров согласуют с условиями конкретной установки.
Конструкция и технические особенности N9K-C9364D-GX2A
Физическое исполнение выбирают вместе со способом дальнейшего расширения. Глубину корпуса учитывают вместе с изгибом питающего и сетевого кабеля. Индикация помогает определить состояние соединений при первичной проверке. Сведения о габаритах используют для подготовки схемы размещения. Крепёж должен удерживать оборудование без механического напряжения корпуса. Массу учитывают при выборе крепления и способа установки.
Монтаж и эксплуатация
Рабочую температуру проверяют по условиям площадки, включая наиболее жаркий период. Место установки должно обеспечивать доступ к кабелям и обслуживаемым элементам. Кабели маркируют на обоих концах для удобства последующей диагностики. Изменения конфигурации документируют вместе с причиной их внесения. Проверку питания проводят вместе с резервным сценарием площадки. Учётная запись управления должна соответствовать принятой политике доступа.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco N9K-C9332D-GX2B: Ethernet; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco N9K-C93400LD-H1: Ethernet; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. При миграции учитывают совместимость с уже установленной инфраструктурой. При одинаковой полосе могут отличаться типы разъёмов и возможности расширения. Решение принимают после проверки подключений, питания и рабочего программного окружения. Запас по ёмкости выбирают с учётом запланированного расширения.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Аппаратные характеристики
- 64-порт 400G QSFP-DD порты и 2-порт 1/10G SFP+ порты Буфер: 120MB Система память: 32GB SSD: 128GB USB: 1 порт RS-232 Серийная консоль порты: 1 Управление порты: 2 (1 x 10/100/1000BASE-T и 1 x 1-Гбит/с SFP) CPU: 6 ядра
- Модель
- N9K-C9364D-GX2A
- Модель коммутатора
- 64 x 400-Гбит/с QSFP-DD и 2 x 1/10-Гбит/с SFP+ порты
- Производитель
- Cisco
- Тип устройства
- Коммутатор
- CAB-9K10A-AU
- Питание Кабель, 250VAC 10A 3112 Вилка, Австралия
- CAB-9K10A-EU
- Power Cord, 250VAC 10A CEE 7/7 Plug, EU
- CAB-9K10A-IT
- Питание Кабель, 250VAC 10A CEI 23-16/VII Вилка, Италия
- CAB-9K10A-SW
- Power Cord, 250VAC 10A MP232 Plug, SWITZ
- CAB-9K16A-BRZ
- Питание Кабель 250VAC 16A, Бразилия, Src Вилка EL224-C19
- CAB-9K16A-KOR
- Питание Кабель 250VAC 16A, Корея, Src Вилка
- CAB-AC-16A-AUS
- Питание Кабель, 250VAC, 16A, Австралия C19
- CAB-AC-16A-CH
- 16A AC Питание Кабель, Китай
- CAB-AC-2500W-EU
- Питание Кабель, 250Vac 16A, Европа
- CAB-AC-2500W-INT
- Питание Кабель, 250Vac 16A, Международный
- CAB-AC-2500W-ISRL
- Питание Кабель, 250VAC,16A, Израиль
- CAB-AC-2500W-US1
- Питание Кабель 250VAC 16A, Япония и Северная Америка (неблокировка) 200-240VAC
- CAB-AC-C19-TW
- Питание Кабель, 250 V, 16A, C19, Тайвань, больше
- CAB-ACS-16
- AC Питание Кабель (Швейцарская версия) 16A
- CAB-C15-CBN
- Кабина джампера, 250 VAC 13A, C14-C15 Коннекторы
- CAB-C15-CBN-CK
- Кабина джампера, 250 VAC 10A, C14-C15 Коннекторы
- CAB-C15-CBN-EURA
- Кабина джампера, 250 VAC 13A, C14-C15 Коннекторы
- CAB-C15-CBN-JP
- Японский кабмин Jumper Питание Кабель, 250 VAC 12A, C14-C15
- CAB-C19-CBN
- Кабина джампера, 250 VAC 16A, C20-C19 Коннекторы
- CAB-C2316-C19-IT
- CEI 23-16 до IEC-C19 14ft, Италия
- CAB-IR2073-C19-AR
- IRSM 2073 до IEC-C19 14ft, Аргентина
- CAB-L520P-C19-US
- ↑ NEMA L5-20 до IEC-C19 6ft US
- CAB-PWR-C15-CHN-A
- Питание Кабель, C15, Black, 2.5 м, 10 А, Китай, больше
- CAB-TA-250V-JP
- Япония 250 В AC Тип A Питание Cable
- CAB-TA-EU
- Европа AC Тип A Питание Cable
- CAB-TA-IN
- Индия AC Тип A Питание Cable
- CAB-TA-IS
- Израильский кабель AC Type A Питание
- Cisco Nexus Dashboard
- Cisco Nexus Dashboard — это платформа, которая преобразует операции с центрами обработки данных и облачными сетями благодаря простоте, автоматизации и аналитике. Контроллер фабрики Cisco Nexus Dashboard Fabric Controller (NDFC), Cisco Nexus Dashboard Insights (NDI), Cisco Nexus Dashboard Orchestrator (NDO) и Cisco Nexus Dashboard Data Broker (NDDB) интегрированы в качестве сервисов в Cisco Nexus Dashboard. Cisco Nexus Dashboard поставляется со всеми лицензиями Cisco N9000. Контроллер оборудования Cisco Nexus Dashboard Fabric Controller требует лицензии Cisco Data Center Networking (DCN) Essentials, Cisco Nexus Dashboard Orchestrator требует лицензии Cisco DCN Advantage, а Cisco Nexus Dashboard Insights требует лицензии Cisco DCN Premier или дополнительной лицензии Cisco DCN Day-2 Ops.
- NXA-PAC-1500W-PE
- Cisco Nexus 1500W AC PS, портбоковой выхлоп
- NXA-PAC-1500W-PI
- Cisco Nexus 1500W AC PS, порт- боковой прием
- NXA-PAC-3200W-PI
- Cisco Nexus 3200W AC PS, порт- боковой прием
- NXA-SFAN-160CFM-2PI
- Cisco Nexus Фан, 160CFM, порт- боковой впускной поток воздуха
- NXA-SFAN-35CFM-PE
- Cisco Nexus Фан, 35CFM, порт- боковой поток выхлопного воздуха
- NXA-SFAN-35CFM-PI
- Cisco Nexus Фан, 35CFM, порт- боковой впускной поток воздуха
- PWR-CORD10-IND
- Питание Кабель, Индия, IEC60320/C19, IS16A3, 7.0M Питание Кабель, Индия, IEC60320/C19, IS16A3, 7.0MHide
- Варианты сетевой архитектуры
- Cisco Поддержка коммутаторов серии N9000 Cisco Прикладная центростроительная инфраструктура (Application Centric Infrastructure)Cisco ACI), Cisco NX-OS VXLAN EVPN, Cisco IP Для медиа, Cisco Nexus Data Broker и другие IP на маршруте Ethernet коммутаторь Layer-2 ткани с использованием комплексного набора одноадресных и многоадресных IPv6/IPv4 и Ethernet протоколы. Целенаправленно построенные Cisco NX-OS Операционная система является модульной, с выделенным процессом для каждого протокола маршрутизации: дизайн, который изолирует ошибки при одновременном повышении доступности. Cisco Программно-определяемая сеть (SDN) раствор с Cisco ACI Поддержка. Cisco ACI - целостная, ориентированная на конкретные цели архитектура с централизованной автоматизацией и программными профилями приложений. VXLAN EVPN - ткани, включая иерархическую поддержку нескольких сайтов. (См. VXLAN Сеть с сетью MP-BGP EVPN Руководство по проектированию контрольной плоскости для получения дополнительной информации) BGP архитектура, позволяющая горизонтально, неблокируя IPv6 сетевых структур в масштабе сети Всеобъемлющая поддержка протоколов Layer-3 (v4 и v6) пакеты протоколов одноадресной и многоадресной маршрутизации, включая: BGP, Open Shortest Path First (OSPF Внутренняя система к внутренней системе (Interner System)IS-IS), Enhanced Interior Gateway Routing Protocol (EIGRP), Routing Information Protocol Версия 2 (RIPv2), Protocol Independent Multicast Режим разрежения ()PIM-SM Источнико-специфический мультикаст (Specific Многоадресный)SSM Протокол обнаружения источников мультикастовых (Многоадресный Source Discovery Protocol)MSDP) Маршрутизация сегмента (SR и SRv6) позволяет сети передавать Multiprotocol Label Switching (MPLS) пакеты и для организации движения без Resource Reservation Protocol (RSVP) Машиностроение (TE Он обеспечивает альтернативу плоскости управления для повышения масштабируемости сети и виртуализации. Cisco IP Ткань для СМИ помогает вам мигрировать из одного места в другое SDI В инфраструктуре на основе IP один кабель может нести несколько двунаправленных потоков трафика и может поддерживать различные размеры потока без необходимости изменения физической инфраструктуры. Cisco Nexus Dashboard Data Broker предоставляет клиентам полную возможность наблюдения в своей сети и решениях, которые могут помочь им выявлять и смягчать угрозы безопасности, реализовывать и устранять узкие места в производительности, придерживаться соблюдения требований к данным и иметь представление о операциях по планированию мощности.
- Высокая доступность аппаратной и программной платформы
- Виртуальный порт-канал vPC) Технология обеспечивает Layer-2 многомерное прохождение через устранение Spanning Tree Protocol (STP Способность связывать ткани в VXLAN окружающей среды, устраняя необходимость в одноранговых vPC- Это 128-way Многостороннее движение (MultiPath)ECMP) маршрутизация позволяет использовать Layer-3 Эта функция помогает организациям предотвращать узкие места в сети, повышать отказоустойчивость и добавлять емкость с небольшими нарушениями сети. Обновления обслуживания программного обеспечения (SMU) содержат исправления для конкретных дефектов. Они обеспечивают быстрое решение критических проблем. Обновления программного обеспечения в обслуживании (ISSU) позволяют обновлять программное обеспечение устройства, пока коммутатор продолжает пересылать трафик. ISSUs сокращают или устраняют простои, обычно вызванные обновлениями программного обеспечения. Коммутаторы используют с горячей заменой энергоблоки (ПГУ) с 1+1 Увольнение и фанаты с N+1 избыточность.
- Ключевая характеристика 1
- Ethernet
- Ключевая характеристика 2
- управляемая платформа
- Ключевая характеристика 3
- Cisco NX-OS
- Ключевая характеристика 4
- стоечное исполнение
- Ключевая характеристика 5
- сеть ЦОД
- Количество групп отслеживания IGMP
- Максимально: 32,000
- Максимальное количество многоадресных маршрутов
- 256,000
- Масштабирование и защита
- Гибкие таблицы пересылки, которые поддерживают до двух миллионов общих записей. Гибкие общие входы и выходы ACL Записи. IEEE 802.1ae MAC Безопасность MACsec) возможности для всех порты, который позволяет шифровать трафик на физическом уровне и обеспечивает безопасное соединение сервера, пограничного листа и листа к позвоночнику.
- Модель / Cisco N9332D-GX2B
- Cisco N9332D-GX2B
- Модель / Cisco N9332D-GX2B-M
- Cisco N9332D-GX2B-M
- Модель / Cisco N9348D-GX2A
- Cisco N9348D-GX2A
- Описание исполнения
- Cisco N9364D-GX2A Переключаться с 64p 400/100-Гбит/с QSFP-DD порты и 2p 1/10 SFP+ порты
- Питание и охлаждение
- Власть: 3200W AC Вводное напряжение: 100 – 240V AC С горячей заменой, 4 фанаты, 3+1 Частота увольнения: 50 – 60 Hz (AC) Эффективность: 90% или более (или более)20 – 100% груз) Впускная способность на стороне порта Типичная мощность: 1380 W Максимальная мощность: 3124 W
- Поддержка режима коммутации
- ACI позвоночник: Да ACI лист: Да NX-OS: Да
- Программируемость
- Автоматизация Day-0 с помощью Питание On Auto Provisioning (POAP), резко сокращая время обеспечения. Ведущие в отрасли интеграции для ведущих приложений управления конфигурацией DevOps, таких как Ansible. Обширная поддержка нативных YANG и стандартной модели OpenConfig через RESTCONF/NETCONF/gNMI. REST API взаимодействует с программным движком управления данными Cisco NX-OS (DME). Телеметрия, управляемая моделью, которая повышает наблюдаемость сети. Сторонний хостинг приложений с использованием Cisco Application Framework (CAF).
- Сетевая инфраструктура для ИИ и машинного обучения (AI/ML)
- Коммутаторы серии Cisco N9300 поддерживают Cisco Intelligent Packet Flow — набор инновационных алгоритмов управления перегрузками и управления потоком с помощью аппаратной телеметрии. Cisco Intelligent Packet Flow работает над сокращением времени завершения работы (JCT) и повышением общей эффективности графического процессора в тканях AI / ML. Priority Flow Control (PFC) - это ключевая функция, поддерживаемая коммутаторами серии Cisco N9000, которая предотвращает падение кадров Ethernet путем передачи сигналов, управления и управления потоками Ethernet по пути путем отправки кадров паузы соответствующим отправителям. Платформа также поддерживает Explicit Congestion Notification (ECN), которая обеспечивает сквозное уведомление на поток IP, помечая пакеты, которые испытывали перегрузку, без снижения трафика. Платформа способна отслеживать статистику ECN, включая количество отмеченных пакетов, которые испытали перегрузку. Платформа предлагает транспорт без потерь для удаленного прямого доступа к памяти (RDMA) по конвергентному Ethernet (RoCE) с поддержкой протоколов dData-cCenter bBridging (DCB): расширенный выбор передачи (ETS) резервирует пропускную способность на один класс приоритета в ситуациях сетевого спора. Протокол обмена данными (DCBX) может обнаруживать и обмениваться информацией о приоритетах и пропускной способности с конечными точками. Weighted Random Early Detection (WRED) — это метод предотвращения заторов, который позволяет коммутаторам серии Cisco N9000 обнаруживать и реагировать на перегрузки в сети, маркируя потоки, которые могут вызвать перегрузку. Платформа предлагает инновационное интеллектуальное управление буфером Cisco, которое предлагает возможность различать потоки мышей и слонов и применять к ним различные схемы управления очередями на основе их требований к переадресации сети в случае перегрузки ссылок. Ярмарка слонов (Fair Dropping, AFD) с ловушкой слонов (ETRAP). Используя ETRAP, AFD отличает долгоживущие потоки слонов от короткоживущих потоков мышей. ETRAP измеряет количество байтов входящих потоков и сравнивает это с порогом ETRAP, определенным пользователем. После того, как поток пересекает порог, он становится потоком слона. Динамическая приоритизация пакетов (DPP) обеспечивает возможность разделения потоков мышей и слонов на две разные очереди, чтобы буферное пространство могло быть выделено им независимо.
- Условия среды
- Физический (H x W x D): 3.45 x 17.3 x 29.78 in. (8.76 x 43.94 x 75.65 cm Вес без источников питания или вентиляторов: 58lbs (26.3kg) Акустика: 78 dBA в 50% Скорость вентилятора, 86.4 dBA в 70% скорость вращения и 95.2 dBA в 100% скорость вентилятора Рабочий температура: 32 – 104°F (0 – 40°C) Температура безотходной (хранной) среды: -40 – 158°F (-40 – 70°C) Влажность: 5 – 95% (без конденсации) Высота: 0 – 13,123 ft (0 – 4000m Средний промежуток времени между неудачей ()MTBF): 216,590 часов
