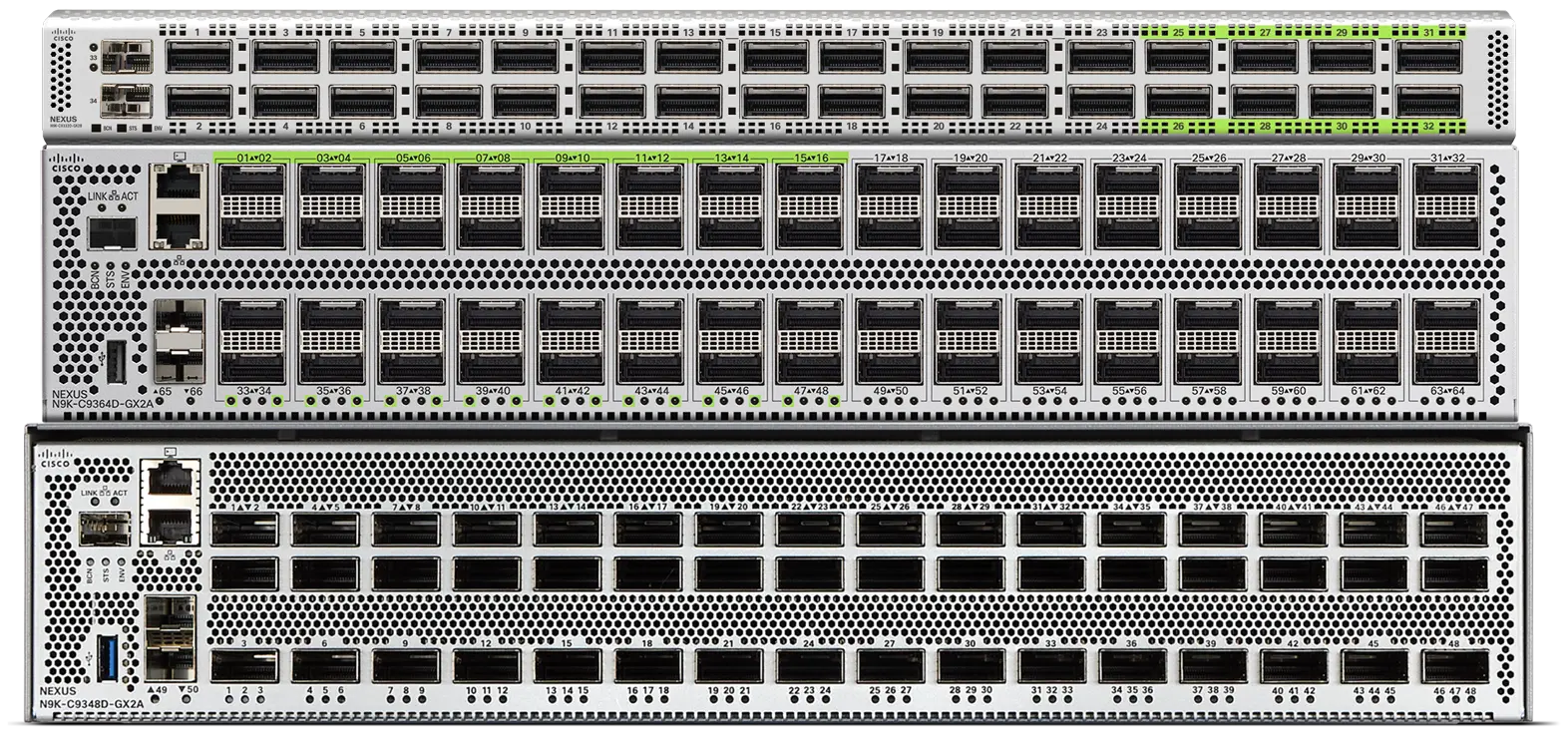

Коммутатор Cisco N9K-C9332D-GX2B, Ethernet, управляемая платформа, Cisco NX-OS, стоечное исполнение
Основное описание о коммутаторе Cisco N9K-C9332D-GX2B
Cisco N9K-C9332D-GX2B — коммутатор для коммутации Ethernet в локальной сети или центре обработки данных. Основные особенности исполнения: Ethernet, управляемая платформа, Cisco NX-OS, стоечное исполнение, сеть ЦОД. Устройство состоит из интерфейсной панели, коммутационной электроники, корпуса и системы питания. Модель относится к семейству Nexus / N9300 — новые фиксированные модели. Подбор конфигурации начинают с требований к подключению и размещению. Ошибки физического уровня сначала ищут в кабеле, коннекторах и выбранном режиме линии. Длина кабеля и его категория должны соответствовать выбранному стандарту передачи. План портов помогает связать номер разъёма с конкретной линией и её назначением. Медное подключение используют для коротких трасс с подходящим кабелем. Паспортные пределы используют для расчёта возможностей выбранного исполнения.
Функциональные возможности и принцип работы
Коммутационная логика передаёт Ethernet-кадры к нужному подключённому узлу. Состояние интерфейсов используют для поиска обрывов и ошибок подключения. Логическое разделение трафика позволяет строить сегменты с разными правилами доступа. Задержка важна для голосового трафика и интерактивных приложений. Запас по полосе нужен там, где несколько активных источников одновременно передают большие потоки. Отказоустойчивость зависит от всей схемы соединений, а не только от одного устройства.
Технические особенности
- Модель: N9K-C9332D-GX2B
- Тип устройства: Коммутатор
- Особенность исполнения 1: Ethernet
- Особенность исполнения 2: управляемая платформа
- Особенность исполнения 3: Cisco NX-OS
- Особенность исполнения 4: стоечное исполнение
- Особенность исполнения 5: сеть ЦОД
Применение
Cisco N9K-C9332D-GX2B рассматривают для коммутации Ethernet в локальной сети или центре обработки данных. При подключении соседнего узла сверяют тип разъёма и режим Ethernet. Свободные интерфейсы оставляют для расширения узла и подключения диагностического оборудования. Трафик резервного копирования учитывают отдельно от обычной пользовательской нагрузки. При расширении действующей системы сохраняют её схему адресации и доступа. Проект должен обеспечивать доступ к устройству после завершения монтажа. Использование вне указанных условий эксплуатации требует другого подходящего исполнения.
Преимущества Cisco N9K-C9332D-GX2B
При подборе Циско N9K-C9332D-GX2B оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — Ethernet. При расчёте узла также учитывают управляемая платформа. Избыточное количество переходников усложняет диагностику физической линии. Суммарная скорость интерфейсов сама по себе не описывает поведение сети при перегрузке. Разъёмы с разными скоростями распределяют по фактическим требованиям нагрузки.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Кадры передаются между подключёнными узлами через выбранные физические интерфейсы. Фактическая загрузка меняется в течение рабочего дня и зависит от приложений. Для удалённого объекта учитывают возможность обслуживания и доступа к управлению. Состав питания проверяют вместе с условиями подключения на площадке. Подбор начинается с назначения устройства и заканчивается проверкой точных артикулов.
Конструкция и технические особенности N9K-C9332D-GX2B
Размещение должно обеспечивать штатный отвод тепла. Индикация помогает определить состояние соединений при первичной проверке. Оборудование закрепляют на несущей поверхности, рассчитанной на его массу. Массу учитывают при выборе крепления и способа установки. Размещение разъёмов учитывают при прокладке кабельных трасс. Корпус и подключения должны оставаться доступными для осмотра.
Монтаж и эксплуатация
Для удалённой площадки заранее организуют административный доступ. Место установки должно обеспечивать доступ к кабелям и обслуживаемым элементам. Обновление программного обеспечения планируют в согласованное окно обслуживания. Изменения конфигурации документируют вместе с причиной их внесения. Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. Проверку питания проводят вместе с резервным сценарием площадки.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco N9K-C93400LD-H1: Ethernet; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco N9K-C9348D-GX2A: Ethernet; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Перед заказом проверяют региональный вариант и состав поставки. Различие в форм-факторе может изменить требования к монтажу. Компактное исполнение рассматривают при ограничениях по размещению. Решение принимают после проверки подключений, питания и рабочего программного окружения.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Аппаратные характеристики
- 32-порт 400G QSFP-DD порты и 2-порт 1/10G SFP+ порты Буфер: 120MB Система память: 32 GB SSD: 128GB USB: 1 порт RS-232 Серийная консоль порты: 1 Управление порты: 2 (1 x 10/100/1000BASE-T и 1 x 1-Гбит/с SFP) CPU: 6 ядра; 32-порт 400G QSFP-DD порты и 2-порт 1/10G SFP+ порты Буфер: 120MB Система память: 64 GB SSD: 128GB USB: 1 порт RS-232 Серийная консоль порты: 1 Управление порты: 2 (1 x 10/100/1000BASE-T и 1 x 1-Гбит/с SFP) CPU: 6 ядра
- Модель
- N9K-C9332D-GX2B
- Модель коммутатора
- 32 x 400-Гбит/с QSFP-DD и 2 x 1/10-Гбит/с SFP+ порты; 32 x 400-Гбит/с QSFP-DD и 2 x 1/10- Гбит/с SFP+ порты
- Производитель
- Cisco
- Тип устройства
- Коммутатор
- CAB-9K10A-AU
- Питание Кабель, 250VAC 10A 3112 Вилка, Австралия
- CAB-9K10A-EU
- Power Cord, 250VAC 10A CEE 7/7 Plug, EU
- CAB-9K10A-IT
- Питание Кабель, 250VAC 10A CEI 23-16/VII Вилка, Италия
- CAB-9K10A-SW
- Power Cord, 250VAC 10A MP232 Plug, SWITZ
- CAB-9K16A-BRZ
- Питание Кабель 250VAC 16A, Бразилия, Src Вилка EL224-C19
- CAB-9K16A-KOR
- Питание Кабель 250VAC 16A, Корея, Src Вилка
- CAB-AC-16A-AUS
- Питание Кабель, 250VAC, 16A, Австралия C19
- CAB-AC-16A-CH
- 16A AC Питание Кабель, Китай
- CAB-AC-2500W-EU
- Питание Кабель, 250Vac 16A, Европа
- CAB-AC-2500W-INT
- Питание Кабель, 250Vac 16A, Международный
- CAB-AC-2500W-ISRL
- Питание Кабель, 250VAC,16A, Израиль
- CAB-AC-2500W-US1
- Питание Кабель 250VAC 16A, Япония и Северная Америка (неблокировка) 200-240VAC
- CAB-AC-C19-TW
- Питание Кабель, 250 V, 16A, C19, Тайвань, больше
- CAB-ACS-16
- AC Питание Кабель (Швейцарская версия) 16A
- CAB-C15-CBN
- Кабина джампера, 250 VAC 13A, C14-C15 Коннекторы
- CAB-C15-CBN-CK
- Кабина джампера, 250 VAC 10A, C14-C15 Коннекторы
- CAB-C15-CBN-EURA
- Кабина джампера, 250 VAC 13A, C14-C15 Коннекторы
- CAB-C15-CBN-JP
- Японский кабмин Jumper Питание Кабель, 250 VAC 12A, C14-C15
- CAB-C19-CBN
- Кабина джампера, 250 VAC 16A, C20-C19 Коннекторы
- CAB-C2316-C19-IT
- CEI 23-16 до IEC-C19 14ft, Италия
- CAB-IR2073-C19-AR
- IRSM 2073 до IEC-C19 14ft, Аргентина
- CAB-L520P-C19-US
- ↑ NEMA L5-20 до IEC-C19 6ft US
- CAB-PWR-C15-CHN-A
- Питание Кабель, C15, Black, 2.5 м, 10 А, Китай, больше
- CAB-TA-250V-JP
- Япония 250 В AC Тип A Питание Cable
- CAB-TA-EU
- Европа AC Тип A Питание Cable
- CAB-TA-IN
- Индия AC Тип A Питание Cable
- CAB-TA-IS
- Израильский кабель AC Type A Питание
- Cisco Nexus Dashboard
- Cisco Nexus Dashboard — это платформа, которая преобразует операции с центрами обработки данных и облачными сетями благодаря простоте, автоматизации и аналитике. Контроллер фабрики Cisco Nexus Dashboard Fabric Controller (NDFC), Cisco Nexus Dashboard Insights (NDI), Cisco Nexus Dashboard Orchestrator (NDO) и Cisco Nexus Dashboard Data Broker (NDDB) интегрированы в качестве сервисов в Cisco Nexus Dashboard. Cisco Nexus Dashboard поставляется со всеми лицензиями Cisco N9000. Контроллер оборудования Cisco Nexus Dashboard Fabric Controller требует лицензии Cisco Data Center Networking (DCN) Essentials, Cisco Nexus Dashboard Orchestrator требует лицензии Cisco DCN Advantage, а Cisco Nexus Dashboard Insights требует лицензии Cisco DCN Premier или дополнительной лицензии Cisco DCN Day-2 Ops.
- NXA-PAC-1500W-PE
- Cisco Nexus 1500W AC PS, портбоковой выхлоп
- NXA-PAC-1500W-PI
- Cisco Nexus 1500W AC PS, порт- боковой прием
- NXA-PAC-3200W-PI
- Cisco Nexus 3200W AC PS, порт- боковой прием
- NXA-SFAN-160CFM-2PI
- Cisco Nexus Фан, 160CFM, порт- боковой впускной поток воздуха
- NXA-SFAN-35CFM-PE
- Cisco Nexus Фан, 35CFM, порт- боковой поток выхлопного воздуха
- NXA-SFAN-35CFM-PI
- Cisco Nexus Фан, 35CFM, порт- боковой впускной поток воздуха
- PWR-CORD10-IND
- Питание Кабель, Индия, IEC60320/C19, IS16A3, 7.0M Питание Кабель, Индия, IEC60320/C19, IS16A3, 7.0MHide
- Варианты сетевой архитектуры
- Cisco Поддержка коммутаторов серии N9000 Cisco Прикладная центростроительная инфраструктура (Application Centric Infrastructure)Cisco ACI), Cisco NX-OS VXLAN EVPN, Cisco IP Для медиа, Cisco Nexus Data Broker и другие IP на маршруте Ethernet коммутаторь Layer-2 ткани с использованием комплексного набора одноадресных и многоадресных IPv6/IPv4 и Ethernet протоколы. Целенаправленно построенные Cisco NX-OS Операционная система является модульной, с выделенным процессом для каждого протокола маршрутизации: дизайн, который изолирует ошибки при одновременном повышении доступности. Cisco Программно-определяемая сеть (SDN) раствор с Cisco ACI Поддержка. Cisco ACI - целостная, ориентированная на конкретные цели архитектура с централизованной автоматизацией и программными профилями приложений. VXLAN EVPN - ткани, включая иерархическую поддержку нескольких сайтов. (См. VXLAN Сеть с сетью MP-BGP EVPN Руководство по проектированию контрольной плоскости для получения дополнительной информации) BGP архитектура, позволяющая горизонтально, неблокируя IPv6 сетевых структур в масштабе сети Всеобъемлющая поддержка протоколов Layer-3 (v4 и v6) пакеты протоколов одноадресной и многоадресной маршрутизации, включая: BGP, Open Shortest Path First (OSPF Внутренняя система к внутренней системе (Interner System)IS-IS), Enhanced Interior Gateway Routing Protocol (EIGRP), Routing Information Protocol Версия 2 (RIPv2), Protocol Independent Multicast Режим разрежения ()PIM-SM Источнико-специфический мультикаст (Specific Многоадресный)SSM Протокол обнаружения источников мультикастовых (Многоадресный Source Discovery Protocol)MSDP) Маршрутизация сегмента (SR и SRv6) позволяет сети передавать Multiprotocol Label Switching (MPLS) пакеты и для организации движения без Resource Reservation Protocol (RSVP) Машиностроение (TE Он обеспечивает альтернативу плоскости управления для повышения масштабируемости сети и виртуализации. Cisco IP Ткань для СМИ помогает вам мигрировать из одного места в другое SDI В инфраструктуре на основе IP один кабель может нести несколько двунаправленных потоков трафика и может поддерживать различные размеры потока без необходимости изменения физической инфраструктуры. Cisco Nexus Dashboard Data Broker предоставляет клиентам полную возможность наблюдения в своей сети и решениях, которые могут помочь им выявлять и смягчать угрозы безопасности, реализовывать и устранять узкие места в производительности, придерживаться соблюдения требований к данным и иметь представление о операциях по планированию мощности.
- Высокая доступность аппаратной и программной платформы
- Виртуальный порт-канал vPC) Технология обеспечивает Layer-2 многомерное прохождение через устранение Spanning Tree Protocol (STP Способность связывать ткани в VXLAN окружающей среды, устраняя необходимость в одноранговых vPC- Это 128-way Многостороннее движение (MultiPath)ECMP) маршрутизация позволяет использовать Layer-3 Эта функция помогает организациям предотвращать узкие места в сети, повышать отказоустойчивость и добавлять емкость с небольшими нарушениями сети. Обновления обслуживания программного обеспечения (SMU) содержат исправления для конкретных дефектов. Они обеспечивают быстрое решение критических проблем. Обновления программного обеспечения в обслуживании (ISSU) позволяют обновлять программное обеспечение устройства, пока коммутатор продолжает пересылать трафик. ISSUs сокращают или устраняют простои, обычно вызванные обновлениями программного обеспечения. Коммутаторы используют с горячей заменой энергоблоки (ПГУ) с 1+1 Увольнение и фанаты с N+1 избыточность.
- Ключевая характеристика 1
- Ethernet
- Ключевая характеристика 2
- управляемая платформа
- Ключевая характеристика 3
- Cisco NX-OS
- Ключевая характеристика 4
- стоечное исполнение
- Ключевая характеристика 5
- сеть ЦОД
- Количество групп отслеживания IGMP
- Максимально: 32,000
- Максимальное количество многоадресных маршрутов
- 256,000
- Масштабирование и защита
- Гибкие таблицы пересылки, которые поддерживают до двух миллионов общих записей. Гибкие общие входы и выходы ACL Записи. IEEE 802.1ae MAC Безопасность MACsec) возможности для всех порты, который позволяет шифровать трафик на физическом уровне и обеспечивает безопасное соединение сервера, пограничного листа и листа к позвоночнику.
- Описание исполнения
- Cisco N9332D-GX2B Переключаться с 32p 400/100-Гбит/с QSFP-DD порты и 2p 1/10 SFP+ порты (32GB память); Cisco N9332D-GX2B-M Переключаться с 32 400/100-Гбит/с QSFP-DD порты и 2 1/10 SFP+ порты (64GB память)
- Питание и охлаждение
- Власть: 1500W AC Вводное напряжение: 100 – 240V AC С горячей заменой, 6 фанаты, 5+1 Частота увольнения: 50 – 60 Hz (AC) Эффективность: 90% или более (или более)20 – 100% груз) Впускная способность и выхлопная способность на стороне порта Типичная мощность: 638 W Максимальная мощность: 1442 W; Власть: 1500W AC Вводное напряжение: 100 – 240V AC Горячая, 6 фанаты, 5+1 Частота увольнения: 50 – 60 Hz (AC) Эффективность: 90% или более (или более)20 – 100% груз) Впускная способность и выхлопная способность на стороне порта Типичная мощность: 638 W Максимальная мощность: 1442 W
- Поддержка режима коммутации
- ACI позвоночник: Да ACI лист: Да NX-OS: Да
- Программируемость
- Автоматизация Day-0 с помощью Питание On Auto Provisioning (POAP), резко сокращая время обеспечения. Ведущие в отрасли интеграции для ведущих приложений управления конфигурацией DevOps, таких как Ansible. Обширная поддержка нативных YANG и стандартной модели OpenConfig через RESTCONF/NETCONF/gNMI. REST API взаимодействует с программным движком управления данными Cisco NX-OS (DME). Телеметрия, управляемая моделью, которая повышает наблюдаемость сети. Сторонний хостинг приложений с использованием Cisco Application Framework (CAF).
- Сетевая инфраструктура для ИИ и машинного обучения (AI/ML)
- Коммутаторы серии Cisco N9300 поддерживают Cisco Intelligent Packet Flow — набор инновационных алгоритмов управления перегрузками и управления потоком с помощью аппаратной телеметрии. Cisco Intelligent Packet Flow работает над сокращением времени завершения работы (JCT) и повышением общей эффективности графического процессора в тканях AI / ML. Priority Flow Control (PFC) - это ключевая функция, поддерживаемая коммутаторами серии Cisco N9000, которая предотвращает падение кадров Ethernet путем передачи сигналов, управления и управления потоками Ethernet по пути путем отправки кадров паузы соответствующим отправителям. Платформа также поддерживает Explicit Congestion Notification (ECN), которая обеспечивает сквозное уведомление на поток IP, помечая пакеты, которые испытывали перегрузку, без снижения трафика. Платформа способна отслеживать статистику ECN, включая количество отмеченных пакетов, которые испытали перегрузку. Платформа предлагает транспорт без потерь для удаленного прямого доступа к памяти (RDMA) по конвергентному Ethernet (RoCE) с поддержкой протоколов dData-cCenter bBridging (DCB): расширенный выбор передачи (ETS) резервирует пропускную способность на один класс приоритета в ситуациях сетевого спора. Протокол обмена данными (DCBX) может обнаруживать и обмениваться информацией о приоритетах и пропускной способности с конечными точками. Weighted Random Early Detection (WRED) — это метод предотвращения заторов, который позволяет коммутаторам серии Cisco N9000 обнаруживать и реагировать на перегрузки в сети, маркируя потоки, которые могут вызвать перегрузку. Платформа предлагает инновационное интеллектуальное управление буфером Cisco, которое предлагает возможность различать потоки мышей и слонов и применять к ним различные схемы управления очередями на основе их требований к переадресации сети в случае перегрузки ссылок. Ярмарка слонов (Fair Dropping, AFD) с ловушкой слонов (ETRAP). Используя ETRAP, AFD отличает долгоживущие потоки слонов от короткоживущих потоков мышей. ETRAP измеряет количество байтов входящих потоков и сравнивает это с порогом ETRAP, определенным пользователем. После того, как поток пересекает порог, он становится потоком слона. Динамическая приоритизация пакетов (DPP) обеспечивает возможность разделения потоков мышей и слонов на две разные очереди, чтобы буферное пространство могло быть выделено им независимо.
- Условия среды
- Физический (H x W x D): 1.72 x 17.3 x 23.9 in. (4.4 x 43.9 x 60.8 cm Вес без источников питания и вентиляторов: 28lbs (12.7kg) Акустика: 71.1 dBA в 50% Скорость вентилятора, 81.2 dBA в 70% скорость вращения и 88 dBA в 100% скорость вентилятора Рабочий температура: 32 – 104°F (0 – 40°C с) порт- боковой прием 32 – 82°F (0 – 28°C с) порт- боковые выхлопные газы Ноноперативная (хранящая) температура: -40 – 158°F (-40 – 70°C) Влажность: 5 – 95% (без конденсации) Высота: 0 – 13,123 ft (0 – 4000m Средний промежуток времени между неудачей ()MTBF): 211,310 часовФизический (H x W x D): 1.72 x 17.3 x 23.9 in. (4.4 x 43.9 x 60.8 cm Вес без источников питания и вентиляторов: 28lbs (12.7kg) Акустика: 71.1 dBA в 50% Скорость вентилятора, 81.2 dBA в 70% скорость вращения и 88 dBA в 100% скорость вентилятора Рабочий температура: 32 – 104°F (0 – 40°C с) порт- боковой прием 32 – 82°F (0 – 28°C с) порт- боковые выхлопные газы Ноноперативная (хранящая) температура: -40 – 158°F (-40 – 70°C) Влажность: 5 – 95% (без конденсации) Высота: 0 – 13,123 ft (0 – 4000m Средний промежуток времени между неудачей ()MTBF): 211,310 часов
