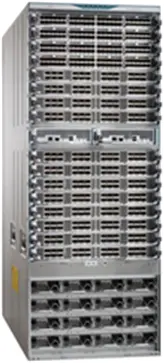

Шасси SAN-коммутатора Cisco MDS 9718, Fibre Channel, модульное исполнение, Cisco MDS, резервируемая архитектура
Основное описание о шасси SAN-коммутатора Cisco MDS 9718
Cisco MDS 9718 — шасси SAN-коммутатора для построения модульной сети хранения Fibre Channel. Основные особенности исполнения: Fibre Channel, модульное исполнение, Cisco MDS, резервируемая архитектура, расширение SAN. Устройство состоит из корпуса со слотами для модулей SAN и инфраструктуры питания и охлаждения. Модель относится к семейству MDS 9700 — шасси. Подбор конфигурации начинают с требований к подключению и размещению. Схема хранения должна учитывать обслуживание одного пути без потери доступа. Пропускную способность оценивают по характеру обмена с СХД. Скорость соединения согласуют с возможностями HBA и порта системы хранения. Зонирование ограничивает видимость узлов в соответствии с проектом. Параметр «компонент»: Redundancy. Параметр «блоки питания»: Grid redundancy.
Функциональные возможности и принцип работы
Состояние физических линий проверяют до анализа ошибок верхнего уровня. Отдельный административный доступ нужен для диагностики фабрики. Операции с зонами выполняют по согласованной схеме доступа. Запас свободных портов планируют по числу будущих подключений. Fibre Channel связывает серверные адаптеры и системы хранения в выделенной SAN. Наличие нескольких линий ещё не гарантирует корректную работу multipathing.
Технические особенности
- Модель: MDS 9718
- Тип устройства: Шасси SAN-коммутатора
- Особенность исполнения 1: Fibre Channel
- Особенность исполнения 2: модульное исполнение
- Особенность исполнения 3: Cisco MDS
- Особенность исполнения 4: резервируемая архитектура
- Особенность исполнения 5: расширение SAN
- Компонент: Redundancy
- Блоки питания: Grid redundancy
- Совместимость с ПО: Cisco MDS NX-OS Software Release 7.3 or later
- Индикация: Power supply LED FAN LED Supervisor LED Fabric LED Line-card module LED
Применение
Cisco MDS 9718 рассматривают для построения модульной сети хранения Fibre Channel. Плотность подключений важна при объединении нескольких серверных стоек. Оптический модуль выбирают по скорости, типу волокна и длине трассы. Независимые фабрики помогают разделить пути доступа к данным. Для организации эксплуатации фиксируют назначение устройства и схему подключения. Устройство не подходит для задачи, требующей неподдерживаемого интерфейса или режима. Требования к непрерывной работе учитывают при проектировании резервирования.
Преимущества Cisco MDS 9718
При подборе Циско MDS 9718 оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — Fibre Channel. При расчёте узла также учитывают модульное исполнение. Изменения фабрики документируют вместе с параметрами подключённых узлов. Доступные порты и лицензированную ёмкость сверяют для конкретного исполнения. Расстояние между узлами влияет на выбор оптики и требования к линии.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Резервные пути настраивают на стороне сервера и системы хранения. Проверку нового соединения начинают с совместимости физических интерфейсов. Комплект выбирают на основании схемы подключения и планируемой нагрузки. Резервные элементы согласуют с той же конфигурацией, что и основные. Подбор начинается с назначения устройства и заканчивается проверкой точных артикулов.
Конструкция и технические особенности MDS 9718
Размещение должно обеспечивать штатный отвод тепла. Физическое исполнение выбирают вместе со способом дальнейшего расширения. Сведения о габаритах используют для подготовки схемы размещения. Сервисный доступ к подключению сохраняют после окончательной установки. Конструкция корпуса задаёт допустимый вариант размещения устройства. Глубину корпуса учитывают вместе с изгибом питающего и сетевого кабеля.
Монтаж и эксплуатация
Учётная запись управления должна соответствовать принятой политике доступа. Контакты и разъёмы защищают от загрязнения в соответствии с условиями площадки. Эксплуатационная документация должна содержать расположение и назначение устройства. До включения сверяют напряжение питания с параметрами выбранного исполнения. Оборудование устанавливают на подходящее крепление без нагрузки на кабельные разъёмы. Питающую линию рассчитывают с учётом потребления выбранной конфигурации.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco MDS 9706: Fibre Channel; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco MDS 9710: Fibre Channel; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Версию ПО и лицензирование сравнивают вместе с аппаратной частью. Выбор модели должен соответствовать задаче, а не только максимальным паспортным значениям. При миграции учитывают совместимость с уже установленной инфраструктурой. Резервирование и условия размещения включают в сравнительную спецификацию.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Блоки питания
- Увольнение в сети
- Индикация
- Источник питания LED FAN LED Supervisor LED Fabric LED Line-card модуль LED
- Компонент
- увольнение
- Масса
- Шасси (включает вентиляторы): 300 фунтов (136 кг); 48-порт 16-Гбит/с Линейная карта Fibre Channel: 17 фунтов (7.71 кг); 48-порт 32-Гбит/с Линейная карта Fibre Channel: 17.5 фунта (7.94 кг); Электропитание (3000 Вт переменного тока): 6 фунтов (2.7 кг); Модуль Fabric-1: 20 фунтов (9.07 кг); Модуль Fabric-3: 20 фунтов (9.07 кг); Модуль Supervisor-1E: 8.5 фунта (3.86 кг); Модуль Supervisor-4: 8.5 фунта (3.86 кг); Лоток для вентиляторов: 12.7 фунта (5.76 кг); Надзор за чистым покрытием: 1.1 фунта (0.5 кг); Линейная карточка с заготовкой: 4.5 фунта (2.04 кг)
- Модель
- MDS 9718
- Производитель
- Cisco
- Протоколы
- Fibre Channel стандарты; FC-PH Пересмотр 4.3 (ANSI INCITS 230-1994); FC-PH Поправка 1 (ANSI INCITS 230-1994/AM1-1996); FC-PH Поправка 2 (ANSI INCITS 230-1994/AM2-1999); FC-PH-2 Пересмотр 7.4 (ANSI INCITS 297-1997); FC-PH-3 Пересмотр 9.4 (ANSI INCITS 303-1998); FC-PI Пересмотр 13 (ANSI INCITS 352-2002); FC-PI-2 Пересмотр 10 (ANSI INCITS 404-2006); FC-PI-3 Пересмотр 4 (ANSI INCITS 460-2011); FC-PI-4 Пересмотр 8 (ANSI INCITS 450-2008); FC-PI-5 Пересмотр 6 (ANSI INCITS 479-2011); FC-FS Пересмотр 1.9 (ANSI INCITS 373-2003); FC-FS-2 Пересмотр 1.01 (ANSI INCITS 424-2007); FC-FS-2 Поправка 1 (ANSI INCITS 424-2007/AM1-2007); FC-FS-3 Пересмотр 1.11 (ANSI INCITS 470-2011); FC-LS Пересмотр 1.62 (ANSI INCITS 433-2007); FC-LS-2 Пересмотр 2.21 (ANSI INCITS 477-2011); FC-SW-2 Пересмотр 5.3 (ANSI INCITS 355-2001); FC-SW-3 Пересмотр 6.6 (ANSI INCITS 384-2004); FC-SW-4 Пересмотр 7.5 (ANSI INCITS 418-2006); FC-SW-5 Пересмотр 8.5 (ANSI INCITS 461-2010); FC-GS-3 Пересмотр 7.01 (ANSI INCITS 348-2001); FC-GS-4 Пересмотр 7.91 (ANSI INCITS 387-2004); FCP Пересмотр 12 (ANSI INCITS 269-1996); FCP-2 Пересмотр 8 (ANSI INCITS 350-2003); FCP-3 Пересмотр 4 (ANSI INCITS 416-2006); FCP-4 Пересмотр 2b (ANSI INCITS 481-2011); FC-SB-2 Пересмотр 2.1 (ANSI INCITS 349-2001); FC-SB-3 Пересмотр 1.6 (ANSI INCITS 374-2003); FC-SB-3 Поправка 1 (ANSI INCITS 374-2003/AM1-2007); FC-SB-4 Пересмотр 3.0 (ANSI INCITS 466-2011); FC-SB-5 Пересмотр 2.00 (ANSI INCITS 485-2014); FC-BB-6 Пересмотр 2.00 (ANSI INCITS 509-2014); FC-BB-2 Пересмотр 6.0 (ANSI INCITS 372-2003); FC-BB-3 Пересмотр 6.8 (ANSI INCITS 414-2006); FC-BB-4 Пересмотр 2.7 (ANSI INCITS 419-2008); FC-BB-5 Пересмотр 2.0 (ANSI INCITS 462-2010); FC-VI Пересмотр 1.84 (ANSI INCITS 357-2002); FC-SP Пересмотр 1.8 (ANSI INCITS 426-2007); FC-SP-2 Пересмотр 2.71 (ANSI INCITS 496-2012); FAIS Пересмотр 1.03 (ANSI INCITS 432-2007); FAIS-2 Пересмотр 2.23 (ANSI INCITS 449-2008); FC-IFR Пересмотр 1.06 (ANSI INCITS 475-2011); FC-FLA Пересмотр 2.7 (INCITS TR-20-1998); FC-PLDA Пересмотр 2.1 (INCITS TR-19-1998); FC-Tape, Revision 1.17 (INCITS TR-24-1999); FC-MI Пересмотр 1.92 (INCITS TR-30-2002); FC-MI-2 Пересмотр 2.6 (INCITS TR-39-2005); FC-MI-3 Пересмотр 1.03 (INCITS TR-48-2012); FC-DA Пересмотр 3.1 (INCITS TR-36-2004); FC-DA-2 Пересмотр 1.06 (INCITS TR-49-2012); FC-MSQS Пересмотр 3.2 (INCITS TR-46-2011); Fibre Channel Классы обслуживания: Класс 2 Класс 3 и класс F; Fibre Channel стандартный порт Типы: E, F, FL и б; Fibre Channel усиленный порт Типы: SD, ST и TE Стандарт FCoE порт Типы: VE и VF; IEEE 802.1Qbb-2011 Приоритетный контроль потока (Pority-based Flow Control)PFC); IEEE 802.3db-2011: MAC адресная система управления PFC; IEEE 802.1Qaz-2011: Усовершенствованный выбор передачи для разделения полосы пропускания между классами трафика (ETS и DCBX); IP над Fibre Channel (RFC 2625); IPv6, IPv4 Протокол адресной резолюции (Ad Address разрешение Protocol)ARP) конец Fibre Channel (RFC 4338• На основе стандартов IETF TCP/IP, SNMPv3 Дистанционный мониторинг (Remote Monitoring)RMON) МБ; RFC 3643 и 3821 FCIP
- Сетевая безопасность
- VSANs; ACLs; Пер-ВСан РБАК; Зоонирование по Фибровому каналу; N-порт Всемирное имя (WWN); N-порт FC-ID; Fx-порт WWN; Fx-WOW и индекс интерфейса; Fx-порт доменный идентификатор и индекс интерфейса; Fx-порт доменный ID и номер; FC-SP; DH-CHAP коммутатори для аутентификации; DH-CHAP аутентификация host-to-switch; Безопасность порта и связывание ткани; Доступ к управлению; SSHv2 внедряет Advanced Encryption Standard (AES); SNMPv3 реализует AES; SFTP; Cisco TrustSec Fibre Channel шифрование каналов
- Тип устройства
- Шасси SAN-коммутатора
- Управление сетью
- Методы доступа через Cisco MDS 9700 Серия Supervisor-1E Модуль; Out-of-band 10/100/1000 Ethernet порт; RS-232 Серийная консоль порт; В полосе IP над Fibre Channel Методы доступа через Cisco MDS 9700 Серия Fibre Channel модуль коммутации; протоколы доступа; CLI Используя консоль и Ethernet порты; SNMPv3 использовать Ethernet порт и в полосе IP над Fibre Channel доступ; служба псевдонимов распределенных устройств; сетевая безопасность; Per-VSAN RBAC Используя RADIUS-based и TACACS+-ориентированная аутентификация, авторизация и учет (AAA) функции; SFTP; SSHv2 осуществление AES; SNMPv3 осуществление AES; управленческие приложения; Cisco MDS 9000 семья CLI; Cisco DCNM
- DS-C9718
- MDS 9718 Шасси, Нет источников питания, Включены вентиляторы
- DS-C9718-BSK=
- MDS 9718 - комплект поддержки снизу шасси
- DS-C9718-CBTOP=
- MDS 9718 - Управление кабелем и светодиодный комплект Top
- DS-C9718-FAN=
- MDS 9718 FAN Tray (Трей)
- DS-C9718-FD-MB
- MDS 9718 - Комплект для входной двери
- DS-C9718-FD-MB=
- MDS 9718 - Комплект для входной двери
- DS-C9718-FDAFLT=
- MDS 9718 - Замена фильтра передней двери
- DS-C9718-RMK=
- MDS 9718 — Стойка Крепление Kit русск.
- DS-C9718-V3K9
- MDS 9718 Config Шасси 2 Sup-4 6 Fab-3 и 8 3k AC PS
- DS-C9718=
- MDS 9718 Шасси, Запасной, Нет источников питания, Включены вентиляторы
- DS-X9718-FAB3 *
- Модуль MDS 9718 Crossbar Switching Fabric-3
- DS-X9718-FAB3=
- Модуль MDS 9718 Crossbar Switching Fabric-3
- Габариты (В×Ш×Г)
- Размеры шасси (26 Скачки [26RU]): 45.25 x 17.3 x 35 in. (114.9 x 43.9 x 88.9 cm); Cisco MDS 9700 48-Port 16-Гбит/с Fibre Channel Модуль переключения: 1.75 x 15.9 x 21.8 in. (4.4 x 40.39 x 55.37 cm); Cisco MDS 9700 48-Port 32-Гбит/с Fibre Channel линейная плата; 1.75 x 15.9 x 21.8 in. (4.4 x 40.39 x 55.37 cm); электроснабжение (3000W AC): 22.04 x 3.95 x 1.6 in. (55.98 x 10.03 x 4.06 cm); электроснабжение (3000W DC): 23.54 x 3.95 x 1.6 in. (59.79 x 10.03 x 4.06 cm); Fabric-1 модуль: 32.40 x 2.02 x 10.22 in. (82.3 x 5.13 x 25.96 cm); Fabric-3 модуль: 32.40 x 2.02 x 10.22 in. (82.3 x 5.13 x 25.96 cm); Supervisor-1E модуль: 2.04 x 7.94 x 21.85 in. (5.18 x 20.17 x 55.5 cm); Supervisor-4 модуль: 2.04 x 7.94 x 21.85 in. (5.18 x 20.17 x 55.5 cm); Фан-лот: 36.17 x 5.15 x 1.87 in. (91.87 x 13.08 x 4.75 cm); SFP+: 0.49 x 0.54 x 2.22 in. (1.25 x 1.36 x 5.65 cm)
- Диагностика и инструменты устранения неполадок
- POST Диагностика; Онлайн-диагностика; Внутренний порт петлевые реверсы; SPAN и RSPAN; Fibre Channel трассировка; Fibre Channel пинг; Fibre Channel - Fabric Analyzer; Syslog; Онлайн-система здравоохранения; Статистика на уровне портов; Протокол в реальном времени (RTP) отладка
- Интерфейс программирования
- REST API на основе NX-API; Скрипто-кли; Cisco DCNM Web Services API; Cisco DCNM GUI
- Ключевая характеристика 1
- Fibre Channel
- Ключевая характеристика 2
- модульное исполнение
- Ключевая характеристика 3
- Cisco MDS
- Ключевая характеристика 4
- резервируемая архитектура
- Ключевая характеристика 5
- расширение SAN
- Надежность и доступность
- Онлайн-обновление программного обеспечения; отказоустойчивый модуль государственного ненарушающего надзора; С горячей заменой резервируемый модули супервизора; С горячей заменой резервируемый - тканевые модули; С горячей заменой 2N резервируемый власть; С горячей заменой вентиляторные лотки с интегрированным управлением температурой и мощностью; С горячей заменой Усовершенствованный малый форм-фактор (SFP+) оптика (2/4/8/10/16/32-Гбит/с Fibre Channel и 10 Gigabit Ethernet). 2G Скорости, не поддерживаемые 32G модуль переключения.; С горячей заменой - модули переключения; - перезапуск процесса; - любой модуль, любой порт конфигурация для порт каналы; многолучевые каналы на основе тканей; услуги по производству тканей Per-VSAN; онлайн-диагностика; отслеживание портов; протокол резервирования виртуальной маршрутизации (VRRP) для руководства
- Надзорные органы
- 1+1 Увольнение
- Питание и охлаждение
- Поставки электроэнергии3000W AC); Ввод: 100 – 240V AC номинальный (±)±10% для полного диапазона; 16A номинальный; 50 – 60 Hz номинальный (±)±3 Hz для полного диапазона; выход: 1451W 50V ±4% 28A, 3.4V ±4%/15A (100 – 120V AC входная информация 3051W 50V ±4% 60A и 3.4V ±-4% 15A (200 – 240V AC Воздушный поток; Воздушный поток; MDS 9718 обеспечивает 30 – 100 Кубические ноги в минуту ()CFM) общий поток через каждую линейную карту слот в зависимости от типа линейной карты и настройки скорости вентилятора; с MDS 9718 использование передней и задней холодных и горячих воздушных потоков, Cisco Рекомендуем вам поддерживать минимальное пространство для воздуха. 7 дюймы (17.78 cm) между стенками, например в шкафу, по бокам и сверху и снизу шасси. Передние вентиляционные отверстия шасси нуждаются в зазоре 12 дюймы, а задние вентиляционные отверстия нуждаются в зазоре 36 дюймы от твердой обструкции, такой как твердая стена.
- Производительность и масштабируемость
- 48-Тбит/с передней панели Fibre Channel переключение полосы пропускания и 42 Тбит/с полосы пропускания FCoE; Поддерживаемые скорости Fibre Channel; 2/4/8-Гбит/с автосенсор; необязательно настраиваемый (2G не поддерживается на 32-Гбит/с модуле); 4/8/16-Гбит/с автосенсор; необязательно настраиваемый (2/4G не поддерживается на 64-Г-бит/с-модуле); 8/16/32-G бит/с автосенсор; необязательно конфигурируемый; 16/32/64-G бит/с автосенсор; необязательно конфигурируемый; 10-Гбит/с Канал Фибры; Буферные кредиты: 48-портовые модули 16-Гбит/с с расширенным Fibre Channel:; Стандарт 500 на один порт (dedicated-modede); 4095 на индивидуальном УП (выделенный режим Детектив с дополнительной лицензией Cisco MDS 9700 Enterprise Package); Буферные кредиты: 48-портовые модули 32-Гбит/с Fibre Channel:; Стандарт 500 на один порт (dedicated-modede); До 8191 на индивидуальном УП (выделенный режим Детектив с дополнительной лицензией Cisco MDS 9700 Enterprise Package активирован); Порты на шасси; 768 2/4/8-Гбит/с, 4/8/16-Гбит/с, 8/16/32-Гбит/с, 16/32/64-Гбит/с, 10-Гбит/с Фибровый канал, или 10-Гбит/с FCoE или 384 40-Гбит/с FCoE; Порты за стойку; До 1152 2/4/8-Гбит/с, 4/8/16-Гбит/с, 8/16/32-Гбит/с, 16/32/64-Гбит/с или 10-Гбит/с Канал веер; Портовый канал: До 16 портов (канал может охватывать любой сопоставленный со скоростью график на любом модуле шасси)
- Расширенные функции
- VSAN; IVR; Портовый канал с многолучевой балансировкой нагрузки; QoS: основанный на потоке и зонах; Виртуализация N-Port ID (NPIV)
- Совместимость продуктов
- Семейство Cisco MDS 9000
- Совместимость с ПО
- Программное обеспечение Cisco MDS NX-OS 7.3 или более поздней версии
- Ткани
- N+1 избыточность
- Условия среды
- Температура, окружающая среда: от 32 до 104 ° F (от 0 до 40 ° C); Температура, окружающая среда, нерабочая и хранение: -40 до 158 ° F (-40 до 70 ° C); Относительная влажность, окружающая среда (без конденсации), работающая: от 10 до 90%; Относительная влажность, окружающая среда (без конденсации) неработающая и нескладная: от 10 до 95%; Высота, эксплуатация: -197 до 6500 футов (-60 до 2000 м)
- Утверждение и соблюдение
- Соответствие требованиям безопасности; СЕ Маркировка; UL 60950; CAN/CSA-C22.2 No. 60950; EN 60950; IEC 60950; AS/NZS 3260; IEC60825; EN60825; 21 CFR 1040; Соответствие требованиям EMC; FCC Part 15 (CFR 47) Класс А; ICES-003 Класс А; EN 55022 Класс А; CISPR 22 Класс А; AS/NZS 3548 Класс А; Класс VCCI A; EN 55024; EN 50082-1; EN 61000-6-1; EN 61000-3-2; EN 61000-3-3
- Шасси конфигурация слота
- Линейная карта слоты: 16; Надзорный слоты: 2; Переключающая ткань слоты: 6; Фан-лоты: 3 Вентиляторные лотки в задней части шасси; отсеки электроснабжения: 16
