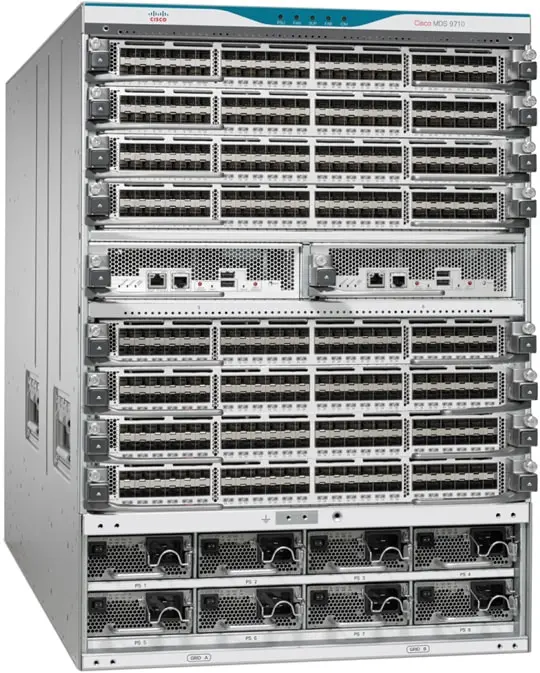

Шасси SAN-коммутатора Cisco MDS 9710, Fibre Channel, модульное исполнение, Cisco MDS, резервируемая архитектура

Основные характеристики

Блоки питания

Увольнение в сети

Индикация

Источник питания LED FAN LED Supervisor LED Fabric LED Line-card модуль LED

Компонент

увольнение

Масса

Шасси (включая фанатов): 185.5 lb (84.2 kg); 48-порт 16-Гбит/с Fibre Channel линейная плата: 17 lb (7.71 kg); 48-порт 32-Гбит/с Fibre Channel линейная плата: 17.5 lb (7.94 kg); электроснабжение (3000W AC): 6 lb (2.7 kg); Fabric-1 модуль: 11 lb (5.0 kg); Fabric-3 модуль: 20 lb (9.07 kg); Supervisor-1 модуль: 7 lb (3.2 kg); Supervisor-4 модуль: 7.72 lb (3.5 kg); Фан-лот: 8.5 lb (3.86 kg); Надзор за незаполненным покрытием: 1.25 lb (0.57 kg); Линейная карточка с заготовкой: 4.5 lb (2.04 kg)

Модель

MDS 9710

Производитель

Cisco

Протоколы

Fibre Channel стандарты; FC-PH Пересмотр 4.3 (ANSI INCITS 230-1994); FC-PH Поправка 1 (ANSI INCITS 230-1994/AM1-1996); FC-PH Поправка 2 (ANSI INCITS 230-1994/AM2-1999); FC-PH-2 Пересмотр 7.4 (ANSI INCITS 297-1997); FC-PH-3 Пересмотр 9.4 (ANSI INCITS 303-1998); FC-PI Пересмотр 13 (ANSI INCITS 352-2002); FC-PI-2 Пересмотр 10 (ANSI INCITS 404-2006); FC-PI-3 Пересмотр 4 (ANSI INCITS 460-2011); FC-PI-4 Пересмотр 8 (ANSI INCITS 450-2008); FC-PI-5 Пересмотр 6 (ANSI INCITS 479-2011); FC-FS Пересмотр 1.9 (ANSI INCITS 373-2003); FC-FS-2 Пересмотр 1.01 (ANSI INCITS 424-2007); FC-FS-2 Поправка 1 (ANSI INCITS 424-2007/AM1-2007); FC-FS-3 Пересмотр 1.11 (ANSI INCITS 470-2011); FC-LS Пересмотр 1.62 (ANSI INCITS 433-2007); FC-LS-2 Пересмотр 2.21 (ANSI INCITS 477-2011); FC-SW-2 Пересмотр 5.3 (ANSI INCITS 355-2001); FC-SW-3 Пересмотр 6.6 (ANSI INCITS 384-2004); FC-SW-4 Пересмотр 7.5 (ANSI INCITS 418-2006); FC-SW-5 Пересмотр 8.5 (ANSI INCITS 461-2010); FC-GS-3 Пересмотр 7.01 (ANSI INCITS 348-2001); FC-GS-4 Пересмотр 7.91 (ANSI INCITS 387-2004); FCP Пересмотр 12 (ANSI INCITS 269-1996); FCP-2 Пересмотр 8 (ANSI INCITS 350-2003); FCP-3 Пересмотр 4 (ANSI INCITS 416-2006); FCP-4 Пересмотр 2b (ANSI INCITS 481-2011); FC-SB-2 Пересмотр 2.1 (ANSI INCITS 349-2001); FC-SB-3 Пересмотр 1.6 (ANSI INCITS 374-2003); FC-SB-3 Поправка 1 (ANSI INCITS 374-2003/AM1-2007); FC-SB-4 Пересмотр 3.0 (ANSI INCITS 466-2011); FC-SB-5 Пересмотр 2.00 (ANSI INCITS 485-2014); FC-BB-6 Пересмотр 2.00 (ANSI INCITS 509-2014); FC-BB-2 Пересмотр 6.0 (ANSI INCITS 372-2003); FC-BB-3 Пересмотр 6.8 (ANSI INCITS 414-2006); FC-BB-4 Пересмотр 2.7 (ANSI INCITS 419-2008); FC-BB-5 Пересмотр 2.0 (ANSI INCITS 462-2010); FC-VI Пересмотр 1.84 (ANSI INCITS 357-2002); FC-SP Пересмотр 1.8 (ANSI INCITS 426-2007); FC-SP-2 Пересмотр 2.71 (ANSI INCITS 496-2012); FAIS Пересмотр 1.03 (ANSI INCITS 432-2007); FAIS-2 Пересмотр 2.23 (ANSI INCITS 449-2008); FC-IFR Пересмотр 1.06 (ANSI INCITS 475-2011); FC-FLA Пересмотр 2.7 (INCITS TR-20-1998); FC-PLDA Пересмотр 2.1 (INCITS TR-19-1998); FC-Tape, Revision 1.17 (INCITS TR-24-1999); FC-MI Пересмотр 1.92 (INCITS TR-30-2002); FC-MI-2 Пересмотр 2.6 (INCITS TR-39-2005); FC-MI-3 Пересмотр 1.03 (INCITS TR-48-2012); FC-DA Пересмотр 3.1 (INCITS TR-36-2004); FC-DA-2 Пересмотр 1.06 (INCITS TR-49-2012); FC-MSQS Пересмотр 3.2 (INCITS TR-46-2011); Fibre Channel Классы обслуживания: Класс 2 Класс 3 и класс F; Fibre Channel стандартный порт Типы: E, F, FL и б; Fibre Channel усиленный порт Типы: SD, ST и TE Стандарт FCoE порт Типы: VE и VF; IEEE 802.1Qbb-2011 Приоритетный контроль потока (Pority-based Flow Control)PFC); IEEE 802.3db-2011: MAC адресная система управления для управления потоком на основе приоритета; IEEE 802.1Qaz-2011: Усовершенствованный выбор передачи для разделения полосы пропускания между классами трафика (ETS и DCBX); IP над Fibre Channel (RFC 2625); IPv6, IPv4 Протокол адресной резолюции (Ad Address разрешение Protocol)ARP) конец Fibre Channel (RFC 4338• На основе стандартов IETF TCP/IP, SNMPv3 Дистанционный мониторинг (Remote Monitoring)RMON) МБ; RFC 3643 и 3821 FCIP

Сетевая безопасность

VSANs; ACLs; Пер-ВСан РБАК; Зоонирование по Фибровому каналу; N-Port Worldwide Name (WWN); N-порт FC-ID; Fx-порт WWN; Fx-WOW и индекс интерфейса; Fx-порт доменный идентификатор и индекс интерфейса; Fx-порт доменный ID и номер; FC-SP 1; DH-CHAP коммутатори для аутентификации; DH-CHAP аутентификация host-to-switch; Безопасность порта и связывание ткани; Доступ к управлению; SSHv2 внедряет Advanced Encryption Standard (AES); SNMPv3 реализует AES; SFTP; Cisco TrustSec Fibre Channel шифрование 1

Тип устройства

Шасси SAN-коммутатора

Управление сетью

Методы доступа через Cisco MDS 9700 Серия Supervisor-1 Модуль; Out-of-band 10/100/1000 Ethernet порт; RS-232 Серийная консоль порт; В полосе IP над Fibre Channel Методы доступа через Cisco MDS 9700 Серия Fibre Channel модуль переключения; In-band FICON CUP над любым IBM Система z FICON Каналы; протоколы доступа; CLI Используя консоль и Ethernet порты; SNMPv3 использовать Ethernet порт и в полосе IP над Fibre Channel доступ; FICON CUP; Служба распределенных устройств Alias; Сетевая безопасность; управление доступом на основе ролей Per-VSAN с использованием RADIUS и TACACS+-ориентированная аутентификация, авторизация и учет (AAA) функции; SFTP; SSHv2 осуществление AES; SNMPv3 осуществление AES; управленческие приложения; Cisco MDS 9000 семья CLI; Cisco DCNM

DS-C9710

MDS 9710 Шасси, Нет источников питания, Включены вентиляторы

DS-C9710-FAN=

MDS 9710 FAN Tray (Трей)

DS-C9710-FD-MB

MDS 9710 - Комплект для входной двери

DS-C9710-FD-MB=

MDS 9710 - Передний Door Kit, Запасная дверь

DS-C9710-V2K9

MDS 9710 V2 Базовый конфигуратор: шасси, 2 Sup-4, 3 Fabric-3, 4 3K AC

DS-C9710-V3K9

MDS 9710 Config: шасси, 2 Sup-4, 6 Fabric-3, 6 3K AC

DS-C9710=

MDS 9710 Шасси, Запасной, Нет источников питания, Включены вентиляторы

DS-X9710-FAB3 [1]

Модуль MDS 9710 Crossbar Switching Fabric-3

DS-X9710-FAB3=

Модуль MDS 9710 Crossbar Switching Fabric-3

FICON

FC-SB-6 совместимый; Каскадные ткани FICON; Перемешивание трафика FCP FICON и Fibre Channel; Интерфейс управления FICON CUP; Готовая маршрутизация на основе обмена

Габариты (В×Ш×Г)

Размеры шасси (14 стойки [14RU]): 24.35 x 17.3 x 34.0 in. (61.9 x 43.9 x 86.4 cm); Cisco MDS 9700 48-Port 16-Гбит/с Fibre Channel линейная плата: 1.75 x 15.9 x 21.8 in. (4.4 x 40.39 x 55.37 cm); Cisco MDS 9700 48-Port 32-Гбит/с Fibre Channel линейная плата; 1.75 x 15.9 x 21.8 in. (4.4 x 40.39 x 55.37 cm); электроснабжение (3000W AC): 22.04 x 3.95 x 1.6 in. (55.98 x 10.03 x 4.06 cm); электроснабжение (3000W DC): 23.54 x 3.95 x 1.6 in. (59.79 x 10.03 x 4.06 cm); Fabric-1 модуль: 18.09 x 2.02 x 9.22 in. (45.95 x 5.13 x 23.42 cm); Fabric-3 модуль: 18.09 x 2.02 x 9.22 in. (45.95 x 5.13 x 23.42 cm); Supervisor-1 модуль: 2.04 x 7.5 x 21.8 in. (5.18 x 19.05 x 55.37 cm); Supervisor-4 модуль: 2.04 x 7.94 x 21.85 in. (5.18 x 20.17 x 55.5 cm); Фан-лот: 23.54 x 5.15 x 4.09 in. (59.79 x 13.08 x 10.39 cm); SFP+: 0.49 x 0.54 x 2.22 in. (1.25 x 1.36 x 5.65 cm)

Диагностика и инструменты устранения неполадок

POST Диагностика; Онлайн-диагностика; Внутренний порт петлевые реверсы; SPAN и RSPAN; Fibre Channel трассировка; Fibre Channel пинг; Fibre Channel отладка; Cisco Анализатор тканей; Syslog; Онлайн-система здравоохранения; Статистика на уровне портов; Протокол в реальном времени (RTP) отладка

Интерфейс программирования

Скрипто-кли; Cisco Data Center Network Manager Web Services API; Cisco DCNM GUI

Ключевая характеристика 1

Fibre Channel

Ключевая характеристика 2

модульное исполнение

Ключевая характеристика 3

Cisco MDS

Ключевая характеристика 4

резервируемая архитектура

Ключевая характеристика 5

расширение SAN

Надежность и доступность

Онлайн-обновление программного обеспечения; отказоустойчивый модуль государственного ненарушающего надзора; С горячей заменой резервируемый модули супервизора; С горячей заменой резервируемый - тканевые модули *; С горячей заменой 2N резервируемый власть; С горячей заменой вентиляторные лотки с интегрированным управлением температурой и мощностью; С горячей заменой Усовершенствованный малый форм-фактор (SFP+) оптика (2/4/8/10/16/32-Гбит/с Fibre Channel и 10 Gigabit Ethernet). 2G Скорости, не поддерживаемые 32G модуль переключения.; С горячей заменой - модули переключения; - перезапуск процесса; - любой модуль, любой порт конфигурация для порт каналы; многолучевые каналы на основе тканей; услуги по производству тканей Per-VSAN; онлайн-диагностика; отслеживание портов; протокол резервирования виртуальной маршрутизации (VRRP) для руководства

Надзорные органы

1+1

Питание и охлаждение

Поставки электроэнергии3000W AC); Ввод: 100 – 240V AC номинальный (±)±10% для полного диапазона; 16A номинальный; 50 – 60 Hz номинальный (±)±3 Hz для полного диапазона; выход: 1451W 50V ±4% 28A, 3.4V ±4% 15A (100 – 120V AC входная информация 3051W 50V ±4% 60A и 3.4V ±-4% 15A (200 – 240V AC Воздушный поток; Воздушный поток; Cisco MDS 9710 обеспечивает 700 Линейные ноги за минуту LFM) средняя скорость системы и между 40 и 160 Кубические ноги за минуту ()CFM) общий поток через каждую линейную карту слот в зависимости от типа линейной карты и настройки скорости вентилятора; с Cisco MDS 9710 использование передней и задней холодных и горячих воздушных потоков, Cisco Рекомендуем вам поддерживать минимальное пространство для воздуха. 7 дюймы (17.78 cm) между стенами, например в шкафу, и передними и задними вентиляционными отверстиями шасси.

Потребляемая мощность (типичный)

Cisco MDS 9710 Multilayer Director с тремя тканями

Производительность и масштабируемость

24-Тбит/с передней панели Fibre Channel переключение полосы пропускания и 21 Тбит/с полосы пропускания FCoE; Поддерживаемые скорости Fibre Channel; 2/4/8-Гбит/с автосенсор; необязательно настраиваемый (2G не поддерживается на 32-Гбит/с модуле); 4/8/16-Гбит/с автосенсор; необязательно конфигурируемый; 8/16/32-G бит/с автосенсор; необязательно конфигурируемый; 10-Гбит/с Канал Фибры; Буферные кредиты: 48-портовые модули 16-Гбит/с с расширенным Fibre Channel:; Стандарт 500 на один порт (dedicated-modede); 4095 на индивидуальном УП (выделенный режим Детектив с дополнительной лицензией Cisco MDS 9700 Enterprise Package); Буферные кредиты: 48-портовые модули 32-Гбит/с Fibre Channel:; Стандарт 500 на один порт (dedicated-modede); До 8191 на индивидуальном УП (выделенный режим Детектив с дополнительной лицензией Cisco MDS 9700 Enterprise Package активирован); Порты на шасси; 384 2/4/8-Гбит/с, 4/8/16-Гбит/с, 8/16/32-Гбит/с или 10-Гбит/с Канал веер; Порты за стойку; До 1152 2/4/8-Гбит/с, 4/8/16-Гбит/с, 8/16/32-Гбит/с или 10-Гбит/с Канал веер; Портовый канал: До 16 портов (канал может охватывать любой соответствующий скорости график на любом модуле шасси).

Расширенные функции

VSAN; IVR; Портовый канал с многолучевой балансировкой нагрузки; QoS-поток на основе зоны; Виртуализация N-порт ID (NPIV)

Совместимость продуктов

Семейство Cisco MDS 9000

Совместимость с ПО

Программное обеспечение Cisco MDS NX-OS Версия 6.2.1 или более поздняя версия Cisco MDS NX-OS Программное обеспечение Версия 8.4.1 или более поздняя версия для поддержки Supervisor-4/Fabric-3

Ткани

N+1 избыточность

Условия среды

Температура, окружающая среда: от 32 до 104 ° F (от 0 до 40 ° C); Температура, окружающая среда, нерабочая и хранение: -40 до 158 ° F (-40 до 70 ° C); Относительная влажность, окружающая среда (без конденсации), работающая: от 10 до 90%; Относительная влажность, окружающая среда (без конденсации) неработающая и нескладная: от 10 до 95%; Высота, эксплуатация: -197 до 6500 футов (-60 до 2000 м)

Утверждение и соблюдение

Соответствие требованиям безопасности; СЕ Маркировка; UL 60950; CAN/CSA-C22.2 No. 60950; EN 60950; IEC 60950; TS 001; AS/NZS 3260; IEC60825; EN60825; 21 CFR 1040; Соответствие требованиям EMC; FCC Part 15 (CFR 47) Класс А; ICES-003 Класс А; EN 55022 Класс А; CISPR 22 Класс А; AS/NZS 3548 Класс А; Класс VCCI A; EN 55024; EN 50082-1; EN 61000-6-1; EN 61000-3-2; EN 61000-3-3; Сертифицированный FIPS; СИПС 140-2 Уровень 2

Шасси конфигурация слота

Линейная карта слоты: 8; Надзорный слоты: 2; Переключающая ткань слоты: 6 * (3 Модули для ткани для 16-Гбит/с линейный тариф и 6 Модули для ткани для 32-Гбит/с линейный тариф; лотки для вентиляторов: 3 Вентиляторные лотки в задней части шасси; отсеки электроснабжения: 8
