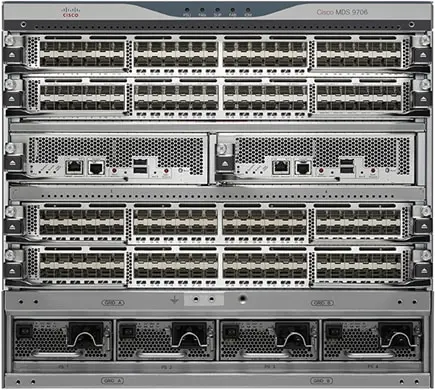

Шасси SAN-коммутатора Cisco MDS 9706, Fibre Channel, модульное исполнение, Cisco MDS, резервируемая архитектура

Основные характеристики

Высокая доступность

MDS 9706 сочетает в себе ненарушающие обновления программного обеспечения, государственный перезапуск процесса и отказоустойчивость, а также полное резервирование всех основных компонентов для лучшей в своем классе доступности. Увольнение включено на всех основных компонентах, включая тканевую карту. Он обеспечивает резервирование сети на источнике питания и 1+1 резервируемый В зависимости от того, порт Скорость, пользователи могут добавлять тканевые карты, чтобы включить N+1 избыточность тканей.

Индикация

Питательный источник питания LED; FAN LED; Супервайзер LED; Ткань LED; Модуль Line-Card LED

Масса

Только шасси: 145 фунтов (65.8 кг); Полностью сконфигурировано: 325 фунтов (147.4 кг)

Модель

MDS 9706

Производитель

Cisco

Протоколы

Fibre Channel стандарты; FC-PH Пересмотр 4.3 (ANSI INCITS 230-1994); FC-PH Поправка 1 (ANSI INCITS 230-1994/AM1-1996); FC-PH Поправка 2 (ANSI INCITS 230-1994/AM2-1999); FC-PH-2 Пересмотр 7.4 (ANSI INCITS 297-1997); FC-PH-3 Пересмотр 9.4 (ANSI INCITS 303-1998); FC-PI Пересмотр 13 (ANSI INCITS 352-2002); FC-PI-2 Пересмотр 10 (ANSI INCITS 404-2006); FC-PI-3 Пересмотр 4 (ANSI INCITS 460-2011); FC-PI-4 Пересмотр 8 (ANSI INCITS 450-2008); FC-PI-5 Пересмотр 6 (ANSI INCITS 479-2011); FC-PI-6 (INCITS 512-2015); FC-PI-7 (INCITS 543-2019); FC-FS Пересмотр 1.9 (ANSI INCITS 373-2003); FC-FS-2 Пересмотр 1.01 (ANSI INCITS 424-2007); FC-FS-2 Поправка 1 (ANSI INCITS 424-2007/AM1-2007); FC-FS-3 Пересмотр 1.11 (ANSI INCITS 470-2011); FC-FS-4 (INCITS 488-2016); FC-FS-5 (INCITS 545-2019); FC-LS Пересмотр 1.62 (ANSI INCITS 433-2007); FC-LS-2 Пересмотр 2.21 (ANSI INCITS 477-2011); FC-SW-2 Пересмотр 5.3 (ANSI INCITS 355-2001); FC-SW-3 Пересмотр 6.6 (ANSI INCITS 384-2004); FC-SW-4 Пересмотр 7.5 (ANSI INCITS 418-2006); FC-SW-5 Пересмотр 8.5 (ANSI INCITS 461-2010); FC-GS-3 Пересмотр 7.01 (ANSI INCITS 348-2001); FC-GS-4 Пересмотр 7.91 (ANSI INCITS 387-2004); FCP Пересмотр 12 (ANSI INCITS 269-1996); FCP-2 Пересмотр 8 (ANSI INCITS 350-2003); FCP-3 Пересмотр 4 (ANSI INCITS 416-2006); FCP-4 Пересмотр 2b (ANSI INCITS 481-2011); FC-SB-2 Пересмотр 2.1 (ANSI INCITS 349-2001); FC-SB-3 Пересмотр 1.6 (ANSI INCITS 374-2003); FC-SB-3 Поправка 1 (ANSI INCITS 374-2003/AM1-2007); FC-SB-4 Пересмотр 3.0 (ANSI INCITS 466-2011); FC-SB-5 Пересмотр 2.00 (ANSI INCITS 485-2014); FC-BB-6 Пересмотр 2.00 (ANSI INCITS 509-2014); FC-BB-2 Пересмотр 6.0 (ANSI INCITS 372-2003); FC-BB-3 Пересмотр 6.8 (ANSI INCITS 414-2006); FC-BB-4 Пересмотр 2.7 (ANSI INCITS 419-2008); FC-BB-5 Пересмотр 2.0 (ANSI INCITS 462-2010); FC-VI Пересмотр 1.84 (ANSI INCITS 357-2002); FC-SP Пересмотр 1.8 (ANSI INCITS 426-2007); FC-SP-2 Пересмотр 2.71 (ANSI INCITS 496-2012); FAIS Пересмотр 1.03 (ANSI INCITS 432-2007); FAIS-2 Пересмотр 2.23 (ANSI INCITS 449-2008); FC-IFR Пересмотр 1.06 (ANSI INCITS 475-2011); FC-FLA Пересмотр 2.7 (INCITS TR-20-1998); FC-PLDA Пересмотр 2.1 (INCITS TR-19-1998); FC-Tape, Revision 1.17 (INCITS TR-24-1999); FC-MI Пересмотр 1.92 (INCITS TR-30-2002); FC-MI-2 Пересмотр 2.6 (INCITS TR-39-2005); FC-MI-3 Пересмотр 1.03 (INCITS TR-48-2012); FC-DA Пересмотр 3.1 (INCITS TR-36-2004); FC-DA-2 Пересмотр 1.06 (INCITS TR-49-2012); FC-MSQS Пересмотр 3.2 (INCITS TR-46-2011); Fibre Channel Классы обслуживания: Класс 2 Класс 3 и класс F; Fibre Channel стандартный порт Типы: E, F, FL и б; Fibre Channel усиленный порт Типы: SD, ST и TE; IP над Fibre Channel (RFC 2625); RFC 3643 и 3821 FCIP; IPv6, IPv4 Протокол адресной резолюции (Ad Address разрешение Protocol)ARP) конец Fibre Channel (RFC 4338• На основе стандартов IETF TCP/IP, SNMPv3 и удаленного мониторинга (RMON) МБ

Сетевая безопасность

VSANs; ACLs; Пер-ВСан РБАК; Зоонирование по Фибровому каналу; N-портовое всемирное имя (WWN); N-порт FC-ID; Fx-порт WWN; Fx-WOW и индекс интерфейса; Fx-порт доменный идентификатор и индекс интерфейса; Fx-порт доменный ID и номер; FC-SP; DH-CHAP коммутатори для аутентификации; DH-CHAP аутентификация host-to-switch; Безопасность порта и связывание ткани; Доступ к управлению; SSHv2 внедряет Advanced Encryption Standard (AES); SNMPv3 реализует AES; SFTP; Cisco TrustSec Fibre Channel шифрование каналов

Тип устройства

Шасси SAN-коммутатора

Управление сетью

Методы доступа через Cisco MDS 9700 Серия Supervisor-1 Модуль; Out-of-band 10/100/1000 Ethernet порт; RS-232 Серийная консоль порт; В полосе IP над Fibre Channel Методы доступа через Cisco MDS 9700 Серия Fibre Channel модуль переключения; In-band FICON CUP над Fibre Channel протоколы доступа; CLI Используя консоль и Ethernet порты; SNMPv3 использовать Ethernet порт и в полосе IP над Fibre Channel доступ; FICON CUP; Служба распределенных устройств Alias; Сетевая безопасность; управление доступом на основе ролей Per-VSAN с использованием RADIUS и TACACS+-ориентированная аутентификация, авторизация и учет (AAA) функции; SFTP; SSHv2 осуществление AES; SNMPv3 осуществление AES; управленческие приложения; Cisco MDS 9000 семья CLI; Cisco ND

IBM FICON

FC-SB-6 совместимый; Каскадные ткани FICON; Перемешивание трафика FCP FICON и Fibre Channel; Интерфейс управления FICON CUP; Обмен на основе маршрутизации (FIDR)

M97XK9-A-1Y

MDS 9700 Advantage Лицензия на 1 год

M97XK9-A-3Y

MDS 9700 Advantage Лицензия на подписку на 3 года

M97XK9-A-5Y

MDS 9700 Advantage Лицензия на 5 лет

M97XK9-A-7Y

MDS 9700 Advantage Лицензия на 7 лет

M97XK9-P-1Y

MDS 9700 Premier Subscription Лицензия на 1 год

M97XK9-P-3Y

MDS 9700 Premier Subscription Лицензия на 3 года

M97XK9-P-5Y

MDS 9700 Premier Subscription Лицензия на 5 лет

M97XK9-P-7Y

MDS 9700 Premier Subscription Лицензия на 7 лет

Ведущая в отрасли масштабируемость

С до 12.3 Тбит/с из Fibre Channel пропускная способность системы и 192 Полный линейный рейтинг автосенсирования Fibre Channel (8/16/32-Гбит/с, 16/32/64 Гбит/с), MDS 9706 Компания лидирует в отрасли по масштабируемости и предназначена для удовлетворения требований больших сред хранения данных.

Всеобъемлющая безопасность

Комплексные службы безопасности включают VSAN, аппаратное зонирование, ACL, управление доступом на основе ролей по VSAN (RBAC), и Cisco TrustSec Fibre Channel Шифрование ссылок. MDS 9700 Серия также поддерживает всеобъемлющую систему безопасности с использованием RADIUS и TACACS+, FC-SP Протокол безопасной передачи файлов (Secure File Transfer Protocol)SFTP), Secure Shell (SSH) Протокол и Simple Network Management Protocol Версия 3 (SNMPv3). FC-SP обеспечивает протокол аутентификации по хостинг-коммутатору и хост-коммутатору Diffie-Hellman Challenge Handshake (DH-CHAP) поддержка RADIUS и TACACS+ для обеспечения доступа только авторизованных устройств к защищенным сетям хранения. Cisco TrustSec Fibre Channel Шифрование ссылок, доступное в MDS 9700 Серия 64-Гбит/с а также и 32-Гбит/с Модули позволяют прозрачно шифровать ISL на скорости до скорости строки, обеспечивая дополнительный уровень защиты трафика внутри и между центрами обработки данных.

Выдающееся выступление SAN

Комбинация 16-Гбит/с, 32-Гбит/с и 64-Гбит/с Fibre Channel Модули переключения и Cisco Fabric-3 Модули переключения поперечной панели позволяют до трех Тбит/с передняя панель Fibre Channel пропускная способность между модулями в каждом направлении для каждого из четырех MDS 9706 грузоподъемность слоты. MDS 9706 архитектура, основанная на центральном арбитраже и кроссбарной ткани, обеспечивает 64-Гбит/с скорость, неблокировку, предсказуемую производительность во всех условиях движения для каждого порт в шасси.

Габариты (В×Ш×Г)

Размеры шасси (9RU): 15.6 x 17.3 x 32.0 дюйма (39.62 x 43.9 x 81.3 см); Глубина шасси, включая управление кабелем и двери шасси, составляет 38 дюймов (96.52 см).; Блок крепится в стандартной 19-дюймовой (482.6-мм) стойке EIA; Устройство также 2-post стойки монтируется.

Диагностика и инструменты устранения неполадок

Самотестирование с использованием энергии (POST) диагностика; онлайн-диагностика; Внутренний порт петлевые реверсы; SPAN и RSPAN; Fibre Channel трассировка; Fibre Channel пинг; Fibre Channel отладка; Cisco Анализатор тканей; Syslog; Онлайн-система здравоохранения; Статистика на уровне портов; Протокол в реальном времени (RTP) отладка

Интегрированная поддержка мэйнфреймов 2

MDS 9706 поддерживает протокол FICON как в каскадных, так и в некаскадных тканях, а также сочетание трафика FICON и открытых систем Fibre Channel Protocol на одном коммутаторе. Поддержка IBM Control Unit Port (CUP) позволяет управлять коммутаторами семейства Cisco MDS 9000 в диапазоне от приложений управления мэйнфреймами и поддерживает функцию связывания ткани, которая помогает обеспечить включение межкоммутационных соединений (ISL) только между указанными коммутаторами в конфигурации связывания ткани.

Интерфейс программирования

Скрипто-кли; Cisco ND Web Services API; Cisco ND GUI

Ключевая характеристика 1

Fibre Channel

Ключевая характеристика 2

модульное исполнение

Ключевая характеристика 3

Cisco MDS

Ключевая характеристика 4

резервируемая архитектура

Ключевая характеристика 5

расширение SAN

Многопротокольная архитектура

Многослойная архитектура в Cisco MDS 9700 Многослойные директоры серии обеспечивают согласованный набор функций по независимой от протокола коммутаторной ткани. MDS 9706 Прозрачно интегрируется Fibre Channel, FCIP и FICON..; MDS 9706 Поддерживает полную линейную ставку Fibre Channel (8/16/32-Гбит/с или 16/32/64-Гбит/с) порты на Cisco MDS 9700 48-Port 64-Гбит/с Fibre Channel Модуль коммутации для развертывания как в открытых системах, так и в FICON [2] окружающей среды. MDS 9706 поддержка 8/16/32-Гбит/с на Cisco MDS 9700 48-Port 32-Гбит/с Fibre Channel Модуль переключения.; FICON: MDS 9706 поддержка IBM Система z FICON и Linux окружающей среды; SAN Продление FCIP: Cisco MDS 9000 24/10-Port SAN Модуль расширения поддерживается MDS 9700 Многоуровневые режиссеры.С 24 линейная ставка 8/10/16-Гбит/с Fibre Channel порты и восемь 1 и 10 Гигабит и два 40 Gigabit Ethernet FCIP портыЭтот модуль позволяет развертывать большие и масштабируемые SAN Расширяющие решения.

Надежность и доступность

Онлайн-обновление программного обеспечения; отказоустойчивый модуль государственного ненарушающего надзора; С горячей заменой резервируемый модули супервизора; С горячей заменой резервируемый - тканевые модули *; С горячей заменой 2N резервируемый власть; С горячей заменой вентиляторные лотки с интегрированным управлением температурой и мощностью; С горячей заменой Усовершенствованный малый форм-фактор (SFP+) оптика (2/4/8/10/16/32-Гбит/с Fibre Channel и 10 Gigabit Ethernet). 2G Скорости, не поддерживаемые 32-Гбит/с модуль переключения; С горячей заменой - модули переключения; - перезапуск процесса; - любой модуль, любой порт конфигурация для порт каналы; многолучевой доступ на основе тканей; услуги по производству тканей Per-VSAN; онлайн-диагностика; отслеживание портов

Питание и охлаждение

Поставки электроэнергии3000W AC и DC), 80Plus Платина; Ввод: 100 – 240V AC номинальный (±)±10% для полного диапазона; 16A номинальный; 50 – 60 Hz номинальный (±)±3 Hz для полного диапазона; выход: 1451W 50V ±4% 28A, 3.4V ±4% 15A (100 – 120V AC входная информация 3051W 50V ±4% 60A и 3.4V ±-4% 15A (200 – 240V AC Вводный поток: передняя часть / Передний до Задний Cisco MDS 9706 x Линейные ноги в минуту (Linear Feet на Minute)LFM) средняя скорость системы и y кубических футов в минуту (CFM) общий поток через каждую линейную карту слот, в зависимости от типа линейной карты и настройки скорости вентилятора.

Потребляемая мощность (типичный)

Cisco MDS 9706 с тремя тканями

Прозрачность виртуальных машин

Серия MDS 9700 обеспечивает детерминированную производительность оборудования и комплексный набор функций, который позволяет виртуальным машинам иметь те же атрибуты SAN, что и физический сервер. На основе виртуальных машин Cisco NX-OS Программное обеспечение предлагает VSAN, политики QoS, контроль доступа, мониторинг производительности и защиту данных для продвижения масштабируемости и мобильности виртуальных машин. Cisco Nexus Dashboard обеспечивает сквозную видимость, от виртуальной машины до ресурса хранения, с распределением ресурсов, измерениями производительности и прогнозами, доступными на основе виртуальной машины.

Производительность и масштабируемость

12.3-Тбит/с передняя панель Fibre Channel переключение полосы пропускания; Поддерживаемые скорости Fibre Channel; 2/4/8-Гбит/с автосенсор; необязательно настраиваемый (2G не поддерживается на 32-Гбит/с модуле); 4/8/16-Гбит/с автосенсор; необязательно конфигурируемый; 8/16/32-G бит/с автосенсор; необязательно конфигурируемый; 16/32/64-G бит/с автосенсор; необязательно конфигурируемый; Буферные кредиты: 48-портовый линейный 64-Гбит/с усовершенствованный модуль Fibre Channel; Стандарт 1000 на единицу (dedicated-modede); До 16000 на индивидуальном порте (выделенный режим с дополнительной лицензией Cisco MDS 9700 Серия Advantage или Premier); Буферные кредиты: 48-портовые модули 32-Гбит/с Fibre Channel:; Стандарт 500 на один порт (dedicated-modede); До 8191 на индивидуальном порте (выделенный режим с дополнительной лицензией Cisco MDS 9700 Advantage или Premier активирован); Порты на шасси; До 192 рт, которым может быть Фибровый канал (2/4/8-Гбит/с, 4/8/16-Гбит/с, 8/16/32-Гбит/с,); Порты за стойку; До 192 Фибровый канал (4/8/16-Гбит/с, 8/16/32-Гбит/с, 16/32/64-Гбит/с); Портовый канал: До 16 портов (канал может охватывать любой соответствующий скорости график на любом модуле шасси).

Простота управления

MDS 9700 Серия включает в себя встроенное управление сетью хранения данных со всеми функциями, доступными через интерфейс командной строки (см.CLI) или Cisco ND централизованный инструмент управления, который упрощает управление унифицированными тканями. ND поддерживает интеграцию со сторонними приложениями управления хранением, чтобы обеспечить прозрачное взаимодействие с существующими инструментами управления. Cisco IOS Программное обеспечение CLI, MDS 9000 семья CLI Это высокоэффективный прямой интерфейс оптимизирует управление. Вы можете включить режимы отладки для каждой функции коммутаторя и просмотреть обновленный журнал активности обменов протоколами управления. Записи журнала с указанием времени и перечислены в хронологическом порядке. Cisco ND Управлять всем NX-OS устройств, в том числе MDS 9000 Семейные коммутатори. GUI Упрощает повседневную деятельность Cisco унифицированные ткани в высоко виртуализированных средах центров обработки данных. ND поддержка:; Мониторинг событий и производительности исторически и в масштабе; предоставление услуг на основе волшебников и шаблонов NX-OS технологии и услуги; Cisco аналитика VMpath с динамическими топологическими представлениями для расширенной видимости виртуальной инфраструктуры; управление ресурсами посредством анализа тенденций и производительности; уведомление о событиях на основе правил и фильтрация; RBAC Обеспечить разделение между сетью и группами хранения Cisco Nexus Многокластерный вид панели управления может иметь до 10 ND Примеры для управления до 400,000 порты Получить устойчивую систему управления, которая централизует инфраструктуру и мониторинг пути через географически распределенные центры обработки данных. ND Функциональность доступна с преимуществом лицензионного уровня.У клиентов есть возможность развертывания Nexus Панель приборов для SAN на ESXi, KVM или купить физический ND Сервер.

Расширенные функции

VSAN; IVR; Портовый канал с многолучевой балансировкой нагрузки; QoS: на основе потока и зоны; Виртуализация N-порт ID (NPIV)

Сложная диагностика

MDS 9706 обеспечивает интеллектуальную диагностику, декодирование протоколов и инструменты сетевого анализа, а также интегрированные Cisco Умный Call Home возможность повышения надежности, более быстрого решения проблем и снижения затрат на обслуживание; для диагностики, MDS 9706 Поддерживает мощную Cisco дженерика онлайн-диагностика (GOLD) рамки. GOLD - набор диагностических средств, которые вы можете использовать для проверки того, что аппаратные средства и внутренние пути передачи данных работают так, как было задумано. Диагностика с загрузкой, непрерывный мониторинг, тесты на обратную связь с тканью в режиме ожидания, а также тесты по требованию и плановые тесты являются частью GOLD Эта ведущая в отрасли диагностическая подсистема обеспечивает быструю изоляцию от неисправностей и непрерывный мониторинг системы, критически важный в современных непрерывно работающих средах. MDS 9706 обеспечивает интегрированные функции, необходимые для реализации диагностических возможностей, таких как: Fibre Channel трассировку для определения точного пути и времени потоков и Cisco Переключенный анализатор портов ()SPAN) и удаленный SPAN (RSPAN) для интеллектуального захвата сетевого трафика. После того, как трафик был захвачен, его можно проанализировать с помощью Cisco Fabric Analyzer, встроенный Fibre Channel Анализатор, комплексный порт- основанные на потоках статистические данные позволяют проводить сложный анализ производительности и SLA бухгалтерии. MDS 9706, Cisco предоставляет комплексный набор инструментов для устранения неполадок и анализа сетей хранения.

Совместимость продуктов

Семейство Cisco MDS 9000

Совместимость с ПО

Программное обеспечение Cisco MDS NX-OS 6.2.9 или более поздней версии 3; Программное обеспечение Cisco MDS NX-OS 8.4.1 или более поздней версии для поддержки новых модулей Fabric и Supervisor; Программное обеспечение Cisco MDS NX-OS Версия 9.3.1 или более поздняя версия для поддержки новой линейки 64G с оптикой 64G

Условия среды

Температура, окружающая среда: от 32 до 104 ° F (от 0 до 40 ° C); Температура, окружающая среда, нерабочая и хранение: -40 до 158 ° F (-40 до 70 ° C); Относительная влажность, окружающая среда (без конденсации), работающая: от 10 до 90%; Относительная влажность, окружающая среда (без конденсации) неработающая и нескладная: от 10 до 95%; Высота, эксплуатация: -197 до 6500 футов (-60 до 2000 м)

Усовершенствованное управление трафиком

Расширенные возможности управления трафиком в MDS 9706 упрощает развертывание и оптимизацию крупномасштабных тканей; Virtual Выход Queue (Виртуальная выходная очередь)VOQ): Помогите обеспечить производительность линейной ставки на каждом из них порт, независимо от структуры трафика, путем устранения блокировки головы линии; До 16,000 Буферные кредиты: использование расширенных кредитов, выделение до 16,000 Буферные кредиты из пула более чем 24,000 Буферные кредиты для модуля порты Для того, чтобы значительно увеличить расстояние Fibre Channel Портовые каналы: Aggregate до 16 Физические ISL в единый логический пакет, оптимизирующий использование полосы пропускания по всем каналам. Пакет может состоять из любой скорости, соответствующей порты от любого модуля в шасси, помогая гарантировать, что пакет может оставаться активным, даже если модуль выходит из строя. порт Канал может достигать до 1 Тбит/с (16 x 64 Гбит/с- Это MDS 9000 Семейная архитектура коммутаторов помогает гарантировать, что кадры никогда не могут быть переупорядочены в коммутаторе.FSPF) многолучевой: Получить интеллект для балансировки нагрузки трафика до 16 Fibre Channel пути и, в случае сбоя коммутатора, динамически перенаправлять трафик; качество обслуживания (QoS): приоритет критический трафик для управления пропускной способностью и задержкой управления; динамический предел скорости входа (Dynamic Входящий Rate Limit)DIRL): Функция с программным обеспечением, которая динамически контролирует скорость проникновения трафика для предотвращения заторов и медленного выдоха в условиях SAN ткани, обеспечивающие стабильное и оптимизированное управление трафиком.

Утверждение и соблюдение

Соответствие требованиям безопасности; СЕ Маркировка; UL 60950; CAN/CSA-C22.2 No. 60950; EN 60950; IEC 60950; TS 001; AS/NZS 3260; IEC60825; EN60825; 21 CFR 1040; Соответствие требованиям EMC; FCC Part 15 (CFR 47) Класс А; ICES-003 Класс А; EN 55022 Класс А; CISPR 22 Класс А; AS/NZS 3548 Класс А; Класс VCCI A; EN 55024; EN 50082-1; EN 61000-6-1; EN 61000-3-2; EN 61000-3-3; Сертифицированный FIPS; FIPS 140-3

Шасси конфигурация слота

Линейная карта слоты: 4; Надзорный слоты: 2; Переключающая ткань слоты: 6 *; Фан-лоты: 3 Вентиляторные лотки в задней части шасси; отсеки электроснабжения: 4
