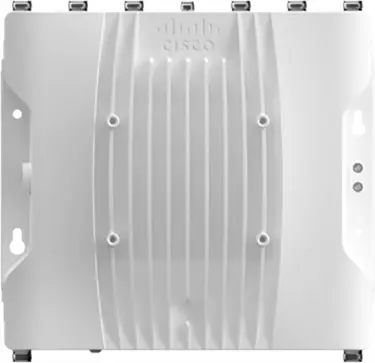

Точка доступа Wi-Fi Cisco IW9167IH, промышленный Wi-Fi, Ethernet, WPA3, OFDMA

Основные характеристики

Интерфейсы

1x 100M/1000M/2.5G/5G многоногий Ethernet (RJ-45)/M12 Автосенсор X-кода PoE+ в802.3at/bt), UPOE в 1x SFP (медь) 100M/1000M/10G многоногий Ethernet /M12 X-код OR 1x SFP (волокно) 1G/10G; Консоль управления порт (RJ-45); Многоцветная система LED; DC ввод мощности (микро-fit/M12 A-code); Кнопка сброса Примечание: PG 13.5 - железы или конвертеры М12 должны использоваться с Ethernet и силовые интерфейсы для встречи IP67 Рейтинг.Примечание: Catalyst IW9167E-HZ Постоянный M25 портыПреобразователи M12 несовместимы см. Руководство по установке для желез.

Модель

IW9167IH

Поддерживаемые скорости передачи данных

2.4 ГГц радио: 802.11b: 1, 2, 5.5, 11 Мбит/с 802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с 802.11n: HT20 MCS0 – 31 802.11ax: HE20 MCS0 – 11, 1-4 пространственных потоков 5 ГГц радио: 802.11a: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с 802.11n: HT20 и HT40, MCS0 – 31 802.11ac:; VHT20 MCS0 - 8, 1 - 4 пространственных потока; VHT40 и VHT80 MCS0 - 9, 1 - 4 пространственных потока 802.11ax:; HE20, HT40 и HE80 MCS0 до 11, 1 до 4 пространственных потоков IW9167E 5/6 ГГц радио: 802.11a (5 только полоса ГГц): 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с 802.11n (5 только полоса ГГц): HT20 и HT40, MCS0 до 31 802.11ac (5 только полоса ГГц):; VHT20 MCS0 - 8, 1 - 4 пространственных потока; VHT80, VHT160 MCS0-9, 1-4 пространственных потоков 802.11ax: HE20, HT40, HE80 и HE160 MCS0-11, 1-4 пространственных потоков IW9167I 6 ГГц радио: 802.11ax: HE20, HE40, HE80 и HE160 MCS0-11,1-4 пространственных потоков

Потребляемая мощность

Внимание: мощность, требуемая в оборудовании источника питания (PSE), будет зависеть от длины кабеля и других экологических проблем.

Программное обеспечение

IW9167E-AP; Cisco IOS® XE Программное обеспечение Версия 17.9.4 или более поздняя версия IW9167E-URWB; Cisco Unified Industrial Wireless Программное обеспечение 17.11.1 или более поздняя версия IW9167E-WGB; Cisco Unified Industrial Wireless Программное обеспечение 17.11.1 или более поздняя версия IW9167I-AP; Cisco IOS XE Программное обеспечение Версия 17.12.1 или более поздней версии

Производитель

Cisco

Системная память

2048 MB DRAM; 1024 Мб вспышка

Стандарты беспроводной связи

Утверждение радиосвязи; FCC Part 15.247, 15.407; FCC Part 90Y (только IW9167E и IW9167E-HZ); RSS 247; EN 300 328 v2.2.2 (EU); EN 301 893 v2.1.1 (EU); EN 302 502 v2.1.1 (ЕС и Великобритания) - (применяется к IW9167EH-E и IW9167EH-ROW); EN 302 571 v2.1.1 (ЕС) - применяется к (IW9167EH-E); EN 303 413; ARIB-STD 66 (Япония); ARIB-STD T71 (Япония); EMI и восприимчивость (класс А); EN 303 687 - (одобрение IW9167IH LPI); AS/NZ 4268:2017 Поправка 1:2021 стандарт (одобрение IW9167IH LPI); Одобрение 6 ГГц в Гонконге (одобрение IW9167IH LPI) IEEE Wi-Fi и стандарты безопасности; IEEE 802.11a/b/g/n/ac/ax, 802.11h, 802.11d, 802.11v, 802.11u, 802.11k, 802.11r; IEEE 802.11i, Wi-Fi Protected Access 3 (WPA3), WPA2, WPA; IEEE 802.1X; Расширенные стандарты шифрования (AES), протоколы расширенной аутентификации (EAP) (TKIP); EAP-Transport Layer Security (TLS) - безопасность транспортного уровня; EAP-Tunneled TLS (TTLS) или Microsoft Challenge Handshake Authentication Protocol Version 2 (MSCHAPv2); Защищенные EAP (PEAP) v0 или EAP-MSCHAPv2; EAP-гибкая аутентификация через безопасный туннелирование (FAST); PEAP v1 или EAP-Generic Token Card (GTC); Модуль идентификации подписчика EAP (SIM); Wi-Fi Multimedia (WMM) - другие; Бюллетень FCC OET-65C; RSS-102

Тип устройства

Точка доступа Wi-Fi

802.11n версии 2.0 (и связанные с ней возможности)

4x4 MIMO Четыре пространственных потока в одном 2.4 GHz радио и два 5 GHz радиоприемники; комбинирование максимального коэффициента (MRC); 802.11n и 802.11a/g; 20- и 40-MHz каналы; PHY скорость передачи данных до 1.5 Гбит/с (с) 40 MHz на обоих 5 GHz радио и 20 MHz на 2.4 GHz Радио; Агрегация пакетов: Совокупность MAC Подразделение данных протокола A-MPDU(передать и получать), агрегировать MAC Единица данных об услугах A-MSDU(передать и получать); 802.11 Динамический выбор частоты (DFS Циклическое разнообразие (Cyclic Shift Diversity)CSD) поддержка

Bluetooth 5.1

Интегрированное радио Bluetooth Low Energy (BLE) 5.1 позволяет использовать такие варианты использования, как отслеживание активов, поиск путей и аналитика.

BSS раскраска ¥

Пространственное повторное использование (также известное как окраска базового набора услуг) позволяет точкам доступа и их клиентам различать BSS, что позволяет осуществлять более одновременную передачу.

Cisco Wireless с URWB §

Cisco Wireless с URWB позволяет одновременно использовать возможности URWB в режиме Wi-Fi на единой аппаратной платформе. Эта интеграция повышает вашу инфраструктуру Wi-Fi с дополнительным уровнем надежности для поддержки самых требовательных приложений.

GNSS

Встроенный приемник GNSS (Глобальный Navigation Satellite System) обеспечивает координаты для отслеживания местоположения точки доступа.

Intelligent Capture ¥

Intelligent Capture исследует сеть и обеспечивает глубокий анализ ДНК-центра Cisco. Программное обеспечение может отслеживать более 240 аномалий и мгновенно просматривать все пакеты по требованию, эмулируя сетевого администратора на месте. Интеллектуальный захват позволяет принимать более обоснованные решения в беспроводных сетях.

IOTOD-IW-A

Преимущества IW для URWB Standalone

IOTOD-IW-E

IW Service Essentials для URWB Standalone

IW-DNA-A

Промышленная беспроводная Cisco DNA Advantage

IW-DNA-E

Промышленная беспроводная ДНК Cisco

IW9167-URWB-NW-A

IW9167 URWB - автономное сетевое преимущество

IW9167-URWB-NW-E

IW9167 URWB - автономные сетевые компоненты

IW9167-URWB-NW-P

IW9167 URWB Standalone Network Premier .

Smart AP † ¥

Smart AP заставляет точку доступа изменять потребление энергии, чтобы отразить текущую нагрузку клиента. Точка доступа обычно работает на радио, независимо от того, сколько клиентов подключено. С Smart AP, если количество клиентов достаточно мало, точка доступа автоматически уменьшит количество радиопотоков, экономя электроэнергию.

Target Wake Time ¥

Target Wake Time (TWT) позволяет клиенту спать и просыпаться только в заранее запланированное время для обмена данными с точкой доступа. Это обеспечивает значительную экономию энергии для устройств с батарейным питанием, что в три-четыре раза превышает экономию, достигнутую на 802.11n и 802.11ac.

Ultra-Reliable Wireless Backhaul (URWB)

URWB обеспечивает сверхнадежное беспроводное подключение для перемещения активов и расширения сети в сценариях, где работа волокон невозможна или слишком дорогая. Он обеспечивает сверхнадежность, почти нулевую задержку (<10 мс) и нулевую потерю пакетов с бесшовными передачами.

Uplink/нисходящий канал OFDMA

Ортогональное планирование на основе многократного доступа (OFDMA) разделяет полосу пропускания на более мелкие распределения частот, называемые ресурсными блоками (RU), которые могут быть назначены отдельным клиентам как в нисходящем, так и в восходящем направлении для снижения накладных расходов и задержки.

Wi-Fi 6 и Wi-Fi 6E (802.11 ax)

Стандарт IEEE 802.11ax, также известный как High-Efficiency Wireless или Wi-Fi 6, построен на 802.11ac. Серия IW9167 может поддерживать 4x4 MIMO и до четырех пространственных потоков. Wi-Fi 6E — это Wi-Fi 6 «расширенный» в полосу частот 6 ГГц, позволяющий использовать дополнительные каналы.

WorkGroup Bridge (WGB)

Обеспечивает беспроводное подключение к облегченной инфраструктуре точек доступа от имени проводных клиентов, которые подключены через Ethernet за точкой доступа WGB.

Антенна с автоматическим определением типа

Точка доступа может считывать информацию с антенн, которые поддерживают функцию самоидентифицирующей антенны (SIA) и автоматически заполняет антенну для настройки антенны plug-and-play.

Аппаратная платформа

Cisco Catalyst IW9167E Heavy Duty Access Point (Точка доступа); IW9167EH-x: Catalyst IW9167E для x доменов; IW9167EH-ROW: Catalyst IW9167E для «Реста мира» Cisco Catalyst IW9167I Heavy Duty Access Point; IW9167IH-x: Catalyst IW9167I для x доменов; IW9167IH-ROW: Catalyst IW9167I для «Rest World» Catalyst IW9167E Heavy Duty Access Point для опасных мест; IW9167EH-x-HZ: Catalyst IW9167E-HZ для x доменов; IW9167EH-ROW-HZ: Catalyst IW9167E-HZ для доменов, регулирующих «Отдых мира»: (x = A, B, E, F, Q или Z) ROW для «остального мира», который не включен в вышеупомянутый конкретный список доменов. Клиенты несут ответственность за проверку одобрения для использования в своих странах. Для проверки одобрения и идентификации домена, который соответствует конкретной стране, посетите https://cae-cnc-prd.cisco.com/pdtcnc/#/. Не все нормативные области были одобрены. По мере их утверждения номера деталей будут доступны в Глобальном прайс-листе и/или региональных прайс-листах. См. раздел информации о заказе для фактических заказных номеров деталей.

Гибкая поддержка нескольких технологий

IW9167E обеспечивает гибкость в выборе технологии для использования на основе варианта использования. Возможность замены изображений в поле помогает выбрать режимы работы Wi-Fi, WGB или автономного URWB без изменения аппаратного обеспечения.

Ключевая характеристика 1

промышленный Wi-Fi

Ключевая характеристика 2

Ethernet

Ключевая характеристика 3

WPA3

Ключевая характеристика 4

OFDMA

Ключевая характеристика 5

централизованное управление

Максимальное количество неперекрывающихся каналов

Примечание: это зависит от нормативной области. Ссылайтесь на документацию по продукту для конкретных деталей для каждой нормативной области.

Многогигабитный Ethernet

Двойной мультигигабит Ethernet Поддерживает скорость до 5 Гбит/с.

Многопутевые операции † ¢

Multipath Operations (MPO) может повысить надежность, отправляя дубликаты пакетов по нескольким беспроводным путям.

Описание модели

Промышленная беспроводная связь 9167I, 11ax 6E AP, внутренняя антенна, x домен, программное обеспечение Wi-Fi

Поддержка контейнеров для приложений

Поддержка контейнеров обеспечивает возможности краевых вычислений для приложений IoT на хост-точки доступа.

Преобразователи M12

Преобразователи M12 обеспечивают гибкость при преобразовании интерфейсов Ethernet и питания на базовом блоке в интерфейсы M12, сохраняя при этом все сертификаты.

Радиоинтерфейс 802.11ac

4x4 нисходящий канал MU-MIMO Четыре пространственных потока на обоих 5 GHz радиоприемники; комбинирование максимального коэффициента (MRC); 802.11ac формирование луча; 20, 40 и 80 MHz каналы; PHY скорость передачи данных до 3.4 Гбит/с (двойной) 4x4:4SS 80 MHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка; Wi-Fi Protected Access (WPA) 3 поддержка

Радиоинтерфейс Wi-Fi 6 (802.11ax)

4x4 Downlink / Downlink MU-MIMO Четыре пространственных потока в 2.4, 5 и 6 GHz *; Uplink/нисходящий канал OFDMA; Target Wake Time (TWT); BSS - комбинирование максимального коэффициента (максимальное соотношение)MRC); 802.11ax формирование луча; 20, 40, 80 и 160 MHz каналы IW9167E 5/6 GHz радио, IW9167I 6 GHz радио; 20, 40, 80 каналы5 GHz радио; 20 MHz каналы2.4 GHz радио; PHY скорость передачи данных до 7.8 Гбит/с (4x4 160 MHz на 6 GHz, 4x4 80 MHz на 5 GHz и 4x4 20 MHz на 2.4 GHz); Агрегация пакетов: A-MPDU (передать и получать) A-MSDU (передать и получать); 802.11 DFS; CSD поддержка; WPA3 поддержка

Рулевой хэштег ¥ †

Улучшено, чтобы помочь клиентам с частотой 6 ГГц, способным покинуть радиоприемник 5 ГГц и подключиться к нему с частотой 6 ГГц. Клиенты Wi-Fi 6E автоматически подключаются к радио 6 ГГц, чтобы воспользоваться преимуществами, которые предлагает радио, и освободить радиостанции 2.4 и 5 ГГц для старых клиентов. IW9167 готов к использованию Wi-Fi 6E, при условии одобрения и регулирования использования спектра 6 ГГц регулирующими органами каждой страны.

Сканирующий радиомодуль

Выделенное радио для мониторинга воздушного пространства для выполнения расширенного анализа радиочастотного спектра и предоставления таких функций, как Cisco CleanAir®, система беспроводной защиты от вторжений (WIPS) и т.д.

Совместимые контроллеры Wi-Fi

Беспроводные контроллеры Cisco Catalyst 9800 (физические или виртуальные)

Технология Uplink/нисходящий канал MU-MIMO

Поддержка четырех пространственных потоков, Multiuser Multiple Вход, Multiple Выход (MU-MIMO) позволяет точкам доступа разделять пространственные потоки между клиентскими устройствами для максимизации пропускной способности.

Требования к электропитанию

802.3at (PoE+), 802.3bt (UPOE+), Cisco Universal PoE (Cisco UPOE®); Источник питания постоянного тока: от 24 до 48 VDC (максимальный диапазон напряжения: от 18 до 60 VDC); Cisco Питание AC-DC Питание Adapter, IW-PWRADPT-MFIT4P; Инжектор питания Cisco IW-PWRINJ-60RGDMG

Характеристики защиты от внешних воздействий

EN/IEC 60529 (IP66 и IP67)

Частотный диапазон и 20 МГц операционные каналы

A (Регулятивный домен):; 2.412 - 2.462 ГГц; 11 каналов; 5.260 до 5.320 ГГц; 4 канала; 5.500-5.700 ГГц; 8 каналов (исключает 5.600-5.640 ГГц); 5.745 до 5.825 ГГц; 5 каналов; 5.955-6.855 ГГц; 46 каналов B (домен регулирования B):; 2.412 - 2.462 ГГц; 11 каналов; 4.920 - 4.980 ГГц, 13 каналов (требуется лицензия); 5.180 - 5.320 ГГц; 8 каналов; 5.500 до 5.720 ГГц; 12 каналов; 5.745 до 5.825 ГГц; 5 каналов; 5.955 до 6.415 ГГц; 24 канала; 6.535 до 6.855 ГГц; 17 каналов E (E регуляторный домен, открытый):; 2.412 - 2.472 ГГц; 13 каналов; 5.500-5.700 ГГц; 11 каналов; 5.855 - 5.935 ГГц, 9 каналов (10 МГц только полоса пропускания) E (E регуляторный домен, внутри помещения):; 2.412 - 2.472 ГГц; 13 каналов; 5.180 - 5.320 ГГц; 8 каналов; 5.500-5.700 ГГц; 11 каналов; 5.955 до 6.415 ГГц; 24 канала; 5.955 до 6.415 ГГц; 24 канала (только IW9167I) F (домен регулирования F):; 2.412 - 2.472 ГГц; 13 каналов; 5.745 до 5.805 ГГц; 4 канала Q (Q регуляторный домен):; 2.412 - 2.472 ГГц; 13 каналов; 4.920 - 4.980 ГГц, 4 канала (требуется лицензия); 5.500 до 5.720 ГГц; 12 каналов Z (домен регулирования Z):; 2.412 - 2.462 ГГц; 11 каналов; 5.500-5.700 ГГц; 8 каналов (исключает 5.600-5.640 ГГц); 5.745 до 5.825 ГГц; 5 каналов Примечание: Это зависит от области регулирования. Клиенты несут ответственность за проверку одобрения для использования в своих странах. Для проверки одобрения и определения доступности регулирующего домена, соответствующего конкретной стране, посетите https://cae-cnc-prd.cisco.com/pdtcnc/#/.
