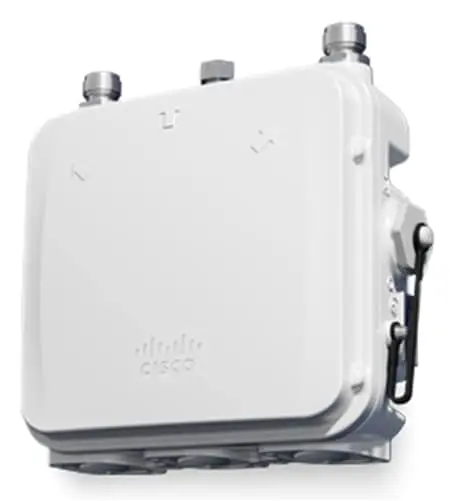

Точка доступа Wi-Fi Cisco IW9165E, промышленный Wi-Fi, Ethernet, корпоративная сеть, радиоинтерфейсы

Основные характеристики

Антенны

Catalyst IW9165E (внешняя антенна) 4x RP-SMA антенна порты; 1x SMA GNSS антенна портСертифицирован для использования с антенными усилениями до 15 dBi (5 GHz); Cisco предлагает самый широкий в отрасли выбор антенн, обеспечивая оптимальное покрытие для различных сценариев развертывания; поддерживает самоидентифицируемые антенны (см.SIA) Catalyst IW9165D (направленная и внешняя антенна); направленная:; пиковое усиление 15 dBi внутренняя антенна, двойная поляризация, азимут луча 30 высота, ширина луча 30 , частота: 4900 – 5925 MHz; BLE усиление антенны: 4 dBi, внутренняя антенна, вертикальная поляризация, всенаправленная; Внешний:; 2x N-тип антенны порты; 1x TNC GNSS антенна портСертифицирован для использования с антенными усилениями до 15 dBi (5 GHz); Cisco предлагает самый широкий в отрасли выбор антенн, обеспечивая оптимальное покрытие для различных сценариев развертывания; поддерживает самоидентифицируемые антенны (см.SIA)

Модель

IW9165E

Поддерживаемые скорости передачи данных

5 ГГц радио:; 802.11a: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с; 802.11n: HT20 и HT40, MCS0 до 15; 802.11ac:; VHT20 MCS0 - 8, 1 или 2 пространственных потока; VHT40 и VHT80 MCS0 - 9, 1 или 2 пространственных потока; 802.11ax:; HE20, HT40 и HE80 MCS0 до 11, 1 или 2 пространственных потоков 5/6 ГГц радио:; 802.11a (5 ГГц): 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с; 802.11n (только полоса 5 ГГц): HT20 и HT40, MCS0 до 15; 802.11ac (только полоса 5 ГГц):; VHT20 MCS0 - 8, 1 или 2 пространственных потока; VHT40, VHT80, VHT160 MCS0 до 9, 1 или 2 пространственных потоков; 802.11ax:; HE20, HT40, HE80 и HE160 MCS0 до 11, 1 или 2 пространственных потоков

Потребляемая мощность

Внимание: мощность, требуемая в оборудовании источника питания (PSE), будет зависеть от длины кабеля и других экологических проблем.

Программное обеспечение

IW9165E-WGB; Cisco Unified Industrial Wireless Программное обеспечение Версия 17.13.1 или более поздняя версия IW9165E-URWB; Cisco Unified Industrial Wireless Программное обеспечение Версия 17.12.1 или более поздняя версия IW9165E-AP; Cisco IOS® XE Программное обеспечение Версия 17.14.1 или более поздняя версия IW9165DH-URWB; Cisco Unified Industrial Wireless Программное обеспечение Версия 17.12.1 или более поздний IW9165DH-AP; Программное обеспечение Cisco IOS® XE 17.14.1 или более поздней версии

Производитель

Cisco

Системная память

2048 MB DRAM; 1024 Мб вспышка

Стандарты беспроводной связи

Утверждение радиосвязи; FCC CFR Part 15.247, 15.407, 90Y; RSS 247 Выпуски 5; EN 300 328, EN 301 893; EN 302 502 v2.1.1 (IW9165DH-ROW и IW9165DH-E); EN 302 571 v2.1.1; AS/NZ 4268:2018; 2018.7 (уведомление МГИТ 2018-38), 2017.9 (уведомление МГИТ No 2017-10); NOTACNCANEH N° 14/2013, NOTACNCANEH N° 14/2013; Акт No 14448 (2017-12-04); MIIT R-2002-353, MIIT R-2002-277, MIIT R-2012-620; LP0002; 2018; Разрешение 1985/2017 + Res. 1517/2018 + Res. 855/2019 Расширяемый протокол аутентификации (EAP); EAP-Transport Layer Security (TLS) - безопасность транспортного уровня; EAP-Tunneled TLS (TTLS) или Microsoft Challenge Handshake Authentication Protocol Version 2 (MSCHAPv2); Защищенные EAP (PEAP) v0 или EAP-MSCHAPv2; EAP-гибкая аутентификация через безопасный туннелирование (FAST); PEAP v1 или EAP-Generic Token Card (GTC); Модуль идентификации подписчика EAP (SIM); Wi-Fi Multimedia (WMM) - другие; Бюллетень FCC OET-65C; RSS-102

Тип устройства

Точка доступа Wi-Fi

Bluetooth 5†

Интегрированное радио Bluetooth Low Energy (BLE) 5 позволяет использовать такие варианты использования, как отслеживание активов, поиск путей и аналитика.

Cisco Wireless с URWB §

Cisco Wireless с URWB позволяет одновременно использовать возможности URWB в режиме Wi-Fi на единой аппаратной платформе. Эта интеграция повышает вашу инфраструктуру Wi-Fi с дополнительным уровнем надежности для поддержки самых требовательных приложений.

GNSS

Встроенный приемник GNSS (Глобальный Navigation Satellite System) обеспечивает координаты для отслеживания местоположения точки доступа.

GPIO ¥†

2-контактный GPIO (входной выход общего назначения) позволяет контролировать внешние контакты.

IOTOD-IW-A

Преимущества IW для Cisco URWB

IOTOD-IW-E

IW Service Essentials для Cisco URWB

IW-DNA-A

Промышленная беспроводная Cisco DNA Advantage

IW-DNA-E

Промышленная беспроводная ДНК Cisco

IW9165-URWB-NW-A

IW9165 Cisco URWB Network Advantage

IW9165-URWB-NW-E

IW9165 Cisco URWB Network Essentials

IW9165-URWB-NW-P

IW9165 Cisco URWB Network Premier

Ultra-Reliable Wireless Backhaul (URWB)

URWB обеспечивает сверхнадежное беспроводное подключение для перемещения активов и расширения сети в сценариях, где работа волокон невозможна или слишком дорогая. Он обеспечивает сверхнадежность, почти нулевую задержку (<10 мс) и нулевую потерю пакетов с бесшовными передачами.

Wi-Fi 6 (802.11ax) / Wi-Fi 6E готов

Стандарт IEEE 802.11ax, также известный как High-Efficiency Wireless или Wi-Fi 6, построен на 802.11ac. Catalyst IW9165 может поддерживать 2×2 MIMO и до двух пространственных потоков. Wi-Fi 6E — это Wi-Fi 6 «расширенный» в полосу частот 6 ГГц, позволяющий использовать дополнительные каналы. Catalyst IW9165 готов к использованию Wi-Fi 6E, при условии одобрения и регулирования использования спектра 6 ГГц регулирующими органами каждой страны.

WorkGroup Bridge (WGB)¥

WGB обеспечивает беспроводное подключение к облегченной инфраструктуре точек доступа от имени проводных клиентов, которые подключены через Ethernet за точкой доступа WGB.

Адаптер M12

Принадлежности к адаптеру M12 обеспечивают гибкость для преобразования интерфейсов на базовом блоке в интерфейсы M12, сохраняя при этом все сертификаты.

Артикулы

Cisco Catalyst IW9165E — точка доступа и беспроводной клиент; IW9165E-x: Catalyst IW9165E для x доменов; IW9165E-ROW: Catalyst IW9165E для «наидальнейшего» Cisco Catalyst IW9165D Heavy Duty Access Point; IW9165DH-x: Catalyst IW9165DH для x доменов; IW9165DH-ROW: Catalyst IW9165DH для доменов, регулирующих «Отдых мира»: (x = A, B, E, F, Q или Z) ROW для «остального мира», который не включен в вышеупомянутый конкретный список доменов. Клиенты несут ответственность за проверку одобрения для использования в своих странах. Для проверки утверждения и определения домена регулирования, который соответствует конкретной стране, посетите https://www.cisco.com/go/aironet/compliance.

Архитектура с двумя радиомодулями

Catalyst IW9165 имеет следующие два радиоприемника:; 5-ГГц 2×2 радио: 20, 40 и 80 МГц каналы; 5/6-ГГц 2×2 радио: 20, 40, 80 и 160 МГц каналов (6 ГГц доступность при условии утверждения страны)

Гибкая поддержка нескольких технологий

IW9165 обеспечивает гибкость в выборе технологии для использования на основе требований к вариантам использования. Возможность замены изображений в поле помогает выбрать режимы работы Wi-Fi, WGB или автономного URWB без изменения аппаратного обеспечения.

Импульсные перенапряжения

Оперативная защита ± 2 kV (линейная земля) и ± 1 kW (line-line) на DC ввод энергии; Нажмите защиту до ± 4 kV на Ethernet порты

Ключевая характеристика 1

промышленный Wi-Fi

Ключевая характеристика 2

Ethernet

Ключевая характеристика 3

корпоративная сеть

Ключевая характеристика 4

радиоинтерфейсы

Ключевая характеристика 5

внешние антенны

Максимальное количество неперекрывающихся каналов

Примечание: это зависит от нормативной области. Ссылайтесь на документацию по продукту для конкретных деталей для каждой нормативной области.

Многогигабитный Ethernet

многоногий Ethernet Поддерживает скорость до 2.5 Гбит/сВсе скорости поддерживаются в категории 5e кабельное, а также 10GBASE-T (IEEE 802.3bz) кабельное.

Многопутные операции (MPO)

MPO может повысить надежность, отправляя дубликаты пакетов по нескольким беспроводным путям.

Описание модели

Промышленная беспроводная 9165E, 11ax 6E, 4 RF порты x домен, WGB Программное обеспечение: Industrial Wireless 9165E, 11ax 6E, 4 RF порты x домен, URWB Программное обеспечение: Industrial Wireless 9165E, 11ax 6E, 4 RF порты x домен, Wi-Fi AP программное обеспечение

Проводимая передача (Tx) мощности и прием (Rx) чувствительности

802.11a/g; 802.11n HT20; 802.11n HT40; 802.11ac VHT20; 802.11ac VHT40; 802.11ac VHT80; 802.11ax HE20; 802.11ax HE40; 802.11ax HE80; 802.11ax HE160 Примечание: Значения в этой таблице предполагают, что используются обе антенны.

Требования к электропитанию

802.3af (PoE), 802.3at (PoE+); Источник питания постоянного тока: от 24 до 48 VDC (максимальный диапазон напряжения: от 16.8 до 60 VDC); Cisco Питание AC-DC Питание Adapter, IW-PWRADPT-MFIT4P; Инжектор питания Cisco IW-PWRINJ-60RGDMG

Умирающий вздох иена

Временный резервный источник питания на конденсаторе позволяет изящно отключаться и генерировать сообщения о умирающем вздохе.

Характеристики защиты от внешних воздействий / Спецификация

IW9165D; EN/IEC 60529 (IP66 и IP67)

Частотный диапазон и 20 МГц операционные каналы

A (Регулятивный домен):; 5.260 до 5.320 ГГц; 4 канала; 5.500-5.700 ГГц; 8 каналов (исключает 5.600-5.640 ГГц); 5.745 до 5.825 ГГц; 5 каналов B (домен регулирования B):; 4.920 - 4.980 ГГц, 13 каналов (требуется лицензия); 5.180 - 5.320 ГГц; 8 каналов; 5.500 до 5.720 ГГц; 12 каналов; 5.745 до 5.825 ГГц; 5 каналов E (E регуляторный домен):; 5.180 - 5.320 ГГц; 8 каналов; 5.500-5.700 ГГц; 11 каналов F (домен регулирования F):; 5.745 до 5.805 ГГц; 4 канала Q (Q регуляторный домен):; 4.920 - 4.980 ГГц, 4 канала (требуется лицензия); 5.500 до 5.720 ГГц; 12 каналов Z (домен регулирования Z):; 5.500-5.700 ГГц; 8 каналов (исключает 5.600-5.640 ГГц); 5.745 до 5.825 ГГц; 5 каналов Примечание: Это зависит от области регулирования. Клиенты несут ответственность за проверку одобрения для использования в своих странах. Для проверки утверждения и определения наличия домена регулирования, соответствующего конкретной стране, посетите https://www.cisco.com/c/dam/assets/prod/wireless/wireless-compliance-tool/index.html
