Промышленный маршрутизатор Cisco ESR-6300-NCP-K9, защищённое исполнение, Cisco IOS XE, Ethernet, удалённые объекты
Основное описание о промышленном маршрутизаторе Cisco ESR-6300-NCP-K9
Cisco ESR-6300-NCP-K9 — промышленный маршрутизатор для подключения удалённых и промышленных объектов к IP-инфраструктуре. Основные особенности исполнения: защищённое исполнение, Cisco IOS XE, Ethernet, удалённые объекты, индустриальная сеть. Устройство состоит из сетевых интерфейсов, управляющей электроники и корпуса выбранного промышленного исполнения. Модель относится к семейству Промышленные IR / ESR. Подбор конфигурации начинают с требований к подключению и размещению. Пограничное размещение предполагает контроль доступа из внешней сети. Для удалённого объекта продумывают способ доступа при отказе основного канала. План адресации составляют до подключения филиала или нового сегмента. Смена активного маршрута должна соответствовать принятой схеме отказоустойчивости. Параметр «электропитание specifications»: 3.3V and 5V power inputs. Параметр «потребляемая мощность»: At idle: 5W Typical: 7.5W Maximum: 12W.
Функциональные возможности и принцип работы
Пограничный узел позволяет организовать путь до удалённых систем управления. Сценарий резервирования выбирают вместе с доступными линиями связи на объекте. Маршрутизация обеспечивает обмен между промышленной площадкой и внешней IP-инфраструктурой. Различие MTU на участках пути может влиять на доставку крупных пакетов. Для резервного подключения выбирают независимый путь до нужного сервиса. Маршрутизатор связывает IP-сети и выбирает следующий узел для доставки пакета.
Технические особенности
- Модель: ESR-6300-NCP-K9
- Тип устройства: Промышленный маршрутизатор
- Особенность исполнения 1: защищённое исполнение
- Особенность исполнения 2: Cisco IOS XE
- Особенность исполнения 3: Ethernet
- Особенность исполнения 4: удалённые объекты
- Особенность исполнения 5: индустриальная сеть
- Электропитание specifications: 3.3V and 5V power inputs
- Потребляемая мощность: At idle: 5W Typical: 7.5W Maximum: 12W
- Температура хранения: –40° to 85°C (–40° to 185°F)
- Отраслевые стандарты: IEC 61850-3; IEEE 1613
Применение
Cisco ESR-6300-NCP-K9 рассматривают для подключения удалённых и промышленных объектов к IP-инфраструктуре. Шифрование создаёт дополнительную нагрузку и требует отдельного расчёта производительности. Для внешней линии важны не только скорость, но и стабильность соединения. Сервис управления должен оставаться доступным по предусмотренному административному пути. При переносе сервисов составляют план переключения и проверки доступности. Временную тестовую установку отделяют от производственного сегмента. Оборудование выбирают для узла с определённой нагрузкой и условиями размещения.
Преимущества Cisco ESR-6300-NCP-K9
При подборе Циско ESR-6300-NCP-K9 оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — защищённое исполнение. При расчёте узла также учитывают cisco ios xe. Сравнивать лабораторные значения следует при одинаковом наборе активных функций. Параметры WAN согласуют с техническими условиями оператора. Таблица маршрутов определяет, через какой интерфейс отправится конкретный поток.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Пропускную способность оценивают с теми функциями обработки, которые будут включены в проекте. Сетевой проект должен учитывать трафик голосовой связи и резервного копирования. В заказной спецификации перечисляют необходимые кабели и дополнительные компоненты. Подбор начинается с назначения устройства и заканчивается проверкой точных артикулов. Требуемые интерфейсы сопоставляют со списком подключаемых устройств.
Конструкция и технические особенности ESR-6300-NCP-K9
Промышленное исполнение подбирают с учётом температуры, типа подключения и требований монтажной площадки. Габариты проверяют вместе с необходимым пространством для подключения кабелей. Индикация помогает определить состояние соединений при первичной проверке. Оборудование закрепляют на несущей поверхности, рассчитанной на его массу. Физическое исполнение выбирают вместе со способом дальнейшего расширения. Размещение разъёмов учитывают при прокладке кабельных трасс.
Монтаж и эксплуатация
Избыточную длину кабелей размещают так, чтобы она не мешала обслуживанию. Эксплуатационная документация должна содержать расположение и назначение устройства. Изменения конфигурации документируют вместе с причиной их внесения. Рабочие настройки сохраняют после завершения проверки подключения. Обновление программного обеспечения планируют в согласованное окно обслуживания. Для удалённой площадки заранее организуют административный доступ.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco ESR-6300-CON-K9: защищённое исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco IR8140H-P-K9: защищённое исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Количество портов оценивают вместе с их скоростью и типом. Для оценки бюджета используют одинаковый состав аксессуаров и дополнительных компонентов. Версию ПО и лицензирование сравнивают вместе с аппаратной частью. Наиболее подходящую конфигурацию определяют по фактической нагрузке.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Модель
- ESR-6300-NCP-K9
- Потребляемая мощность
- На холостом ходу: 5W Типичный: 7.5W Максимальный: 12W
- Производитель
- Cisco
- Рабочая температура
- -40°-85°C (-40°-185°F) для кондукционно-охлажденных SKU, измеренных на центральной верхней поверхности пластины теплораспределителя, диапазон температур завершенного раствора зависит от характеристик теплоснабжения корпуса, используемых системным интегратором
- Температура хранения
- -40° до 85°C (-40° до 185°F)
- Тип устройства
- Промышленный маршрутизатор
- Функции безопасности
- Безопасная связь; Secure Sockets Layer (SSL) VPN для безопасного удаленного доступа; аппаратное ускоренное шифрование с минимальным влиянием на производительность системы; шифрование следующего поколения (NGE) и квантово-вычислительная резистентность (QCR алгоритмов, таких как AES-256, SHA-384 и SHA-512 Инфраструктура общественного ключа ()PKI) поддержка; 20 IPsec туннели; Cisco Легко VPN клиент и сервер решения; NAT Прозрачность: Динамическая многоточечная VPN (DMVPN• Зашифрованный транспорт без туннелей VPN; FlexVPN; IPsec Для шифрования: VRF-Aware IPsec; IPsec над IPv6 Cisco IOS Firewall; Zone-based policy firewall; VRF-aware stateful inspection routing firewall; Stateful inspection transparent firewall; Advanced application inspection и control; Secure HTTP (HTTPS), FTPTelnet Authentication Proxy — динамический и статический порт безопасность; отказоустойчивость межсетевого экрана; интегрированный контроль угроз с VRF-аутентификацией; управление полицией (CoPP); гибкое сопоставление пакетов; защита сетевого фундамента

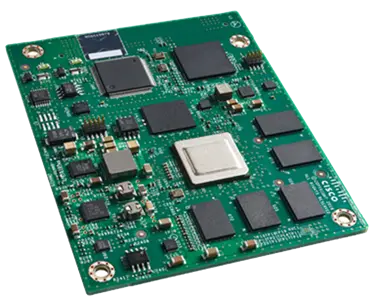

- Cisco ESR6300 охлаждает проводящую карту 2-кратными портами Ethernet с маршрутизацией Gigabit и 4-кратными портами Ethernet с коммутацией Gigabit
- ESR-6300-CON-K9
- Cisco Unified Communications Manager Express
- Это приложение поддерживает 48 телефонов для удаленной IP-телефонии на транспортных средствах или в местах на открытом воздухе. Он предоставляет первичные или резервные услуги телефонии для командно-контрольной связи.
- Cisco Unified Communications Manager Express – 1 место
- CME-UL
- EMC излучения Класс А
- 47 CFR, часть 15:2016; CISPR32:2012:Ed:1; CISPR32:2015:Ed:2; CNS13438:2006; EN300 386:2012:V1.6.1; EN55032:2012; EN55032:2015; EN61850-3:2014; ICES-300:2016:6; IEC61850-3:2013; KN32:2015; QCVN 118:2018/BTTTT; VCCI-CISPR 32:2016
- IPv6 имеет
- IPv6 адресация архитектуры; IPv6 - одноадресная и многоадресная экспедиция; IPv6 ACLs; IPv6 маршрутизация; IPv6 доменное имя разрешение
- LAN Gigabit Ethernet
- 4 слой 2 GE LAN порты (Модуль имеет интегрированный слой) 2 Коммутаторь, который может быть PoE/PoE+ включено - требует магнитов, разъема и PoE контроллер
- Network Advantage
- Включает в себя Network Essentials Plus:; MPLS, BFD, RSVP, RSRB, IP SLA, TCP оптимизация, политика QoS и устранение неполадок, L2TPv3, Radio Aware Routing
- Network Essentials
- Аутентификация, авторизация и учет (AAA), протокол адресного разрешения (ARP), ACL, Cisco Конфигурация Professional, Cisco Discovery Protocol, Networking Service (CLNS), Cisco Networking Services, EIGRP, SNMP, MIB, необработанные розетки, Call Home, First-Hop Redundancy Protocol (FHRP), Hierarchical Queuing Framework (HQF), iEDGE, базовая маршрутизация и многоадресная передача, NAT, Network Time Protocol (NTP), DHCP, Internet Control Message Protocol (ICMP), Internet Group Management Protocol (IGMP), базовые OSPF и OSPFv3, QoS, RIP, HTTP, Hot Standby Router Protocol (HSRP), STP, VLAN, VRF, 802.1X; IPsec, крипто туннели, FlexVPN, Internet Key Exchange (IKE) v2; Cisco Unified Communications Manager Express (Унифицированный менеджер коммуникаций)
- QoS особенности
- Предоставляет приоритет трафика для чувствительных к задержкам и критически важных услуг; Содействие низкозадержной маршрутизации промышленных приложений, чувствительных к задержкам; Поддерживается на всех интерфейсах LAN и WAN; Низкая задержка (LLQ); Весовой справедливый квьюинг (WFQ); Класс-базированный WFQ (CBWFQ); Классовая форма трафика (CBTS); Классовая дорожная политика (CBTP); Рутинная маршрутизация на основе политики (PBR); Классовая QoS MIB; Класс обслуживания (CoS) для отображения точки кода дифференцированных услуг (DSCP); Раннее обнаружение с помощью весовых рандомов (CBWRED); Протокол резервирования ресурсов (RSVP); Сжатие заголовка в режиме реального времени (RTP) (cRTP); Дифференцированные услуги (DiffServ); QoS Pre-Classify и Pre-Fragmentation; Иерархический QoS (HQoS)
- USB-хост
- 1 USB 3.0 ведущий порт Тип А (требования) USB соединитель и 5V VBUS выключатель питания
- WAN Gigabit Ethernet
- 2 слой 3 GE WAN порты (требуется магнит и разъем)
- Бортовое аппаратное ускорение
- Бортовой аппаратный модуль шифрования выгружает пакетное шифрование и дешифрование из механизма маршрутизации для повышения производительности маршрутизатора.
- Варианты
- Часть номер
- Ввод и вывод
- ALARM вводный порт (требуется изолированный сухой контакт с открытой/закрытой схемой обнаружения)
- Высота оперирования
- 12,192 m (40,000 ft)
- Гибкая интеграция в решения
- Компактный и инклюзивный дизайн ESR6300 упрощает интеграцию.; Модели с некондукционным охлаждением и кондукционным охлаждением доступны для удовлетворения различных эксплуатационных условий. Маршрутизатор позволяет разрабатывать решения, которые учитывают требования к размеру, весу, мощности, цене, производительности и охлаждению.
- Государственные сертификаты
- ● См. https://www.cisco.com/c/en/us/solutions/industries/government/global-government-certifications.html
- Дефолт и максимальная DRAM
- 4-GB DDR4 память потенциал32-битный плюс 4-битный ECC)
- Защита
- Корпоративная маршрутизация и коммутация Cisco IOS XE обеспечивают высокозащищенную передачу голоса, видео и данных.
- Ключевая характеристика 1
- защищённое исполнение
- Ключевая характеристика 2
- Cisco IOS XE
- Ключевая характеристика 3
- Ethernet
- Ключевая характеристика 4
- удалённые объекты
- Ключевая характеристика 5
- индустриальная сеть
- Консоль
- 1 Универсальный асинхронный приемник-передатчик (UART) портПо умолчанию для 9600 baud опции для внешнего интерфейса: 1 USB 2.0 порт (требуется) USB/UART мост; 1 EIA-232 Серийная консоль порт (требуется) EIA-232/UART приемопередатчик
- Лицензия HSEC
- Часть номер
- Лицензия высокой безопасности, требуемая с лицензией Boost
- L-63-HSEC-K9
- Название устройства
- Часть номер
- Недооцененная высота
- 12,192 m (40,000 ft)
- Отраслевые стандарты
- IEC 61850-3; IEEE 1613
- По умолчанию и максимальная флэш-память
- 4-GB (pSLC режим) eMMC flash
- Поддержка интерфейса Gigabit Ethernet
- Cisco ESR6300 обеспечивает 2 маршрутизированных и 4 коммутируемых высокоскоростных интерфейса Gigabit Ethernet, что позволяет маршрутизатору служить точкой агрегации для подключения к сети по требованию в мобильных или фиксированных развертываниях.
- Помехоустойчивость EMC
- CISPR24:2010+A1:2015; CISPR35:2016:Ed:1; EN300 386:2012:V1.6.1; EN55024:2010; EN55024:2010:A1; EN55035:2017; EN61850-3:2014; IEC61850-3:2013; IEEE 1613.1:2013; IEEE 1613:2009; IEEE 1613a:2011; KN35:2015; TCVN 7317:2003
- При хранении шок и вибрация
- MIL-STD-810, Метод 514.4 IEC 68000-2-32 MIL-STD-810 F, Метод 516.5, Процедура V Опасность аварии (Все удары и вибрации зависят от упаковки).
- Программные требования Cisco IOS
- Программное обеспечение Cisco IOS XE: универсальный образ программного обеспечения Cisco IOS; Cisco IOS XE Программное обеспечение Версия 17.1.1 или более поздней версии
- Простота управления
- локальные и облачные решения для управления сетями обслуживают предприятия в нескольких отраслях. Такие инструменты, как Catalyst SD WAN Manager, упрощают развертывание и предлагают широкое управление кросс-сетями и глубину многоуровневой видимости.
- Радио-информационная маршрутизация
- Протокол динамического обмена ссылками (DLEP) - RFC 8175; Расширения PPP по Ethernet (PPPoE) для кредитных потоков и метрик ссылок - RFC 5578
- Светодиодные сигналы
- SYS: Система (зеленый/желтый) ALM: будильник (красный) VPN: Виртуальная частная сеть (зеленый) USB CONS: USB консоль (зеленый) SSD: твердотельный накопитель, mSATA (зеленый) GE WAN: Ссылка и активность (зеленый) SFP WAN: Ссылка и активность (желтый) GE LAN: Ссылка и активность (зеленый)
- Серийный интерфейс
- EIA-232 DTE серийный портПоддержка асинхронного режима и управления потоком с скоростью передачи данных до 921,600 бод
- Стандартные сертификации безопасности
- Информационно-технологическое оборудование: UL/CSA 60950-1 UL Признанный компонент UL/CSA 62368-1 UL Признанный компонент CB отчет и сертификат IEC 60950-1 со всеми отклонениями от страны CB отчет и сертификат IEC 62368-1 со всеми отклонениями от страны
- Температура компонентов платы промышленного класса
- -40°-85°C (-40°-185°F) - спецификация локальной температуры окружающей среды
- Технологии Cisco Trustable
- Бортовой модуль Trust Anchor (TAm), наряду с подписью изображения, защитой от загрузки и временем выполнения, помогает обеспечить подлинность кода, работающего на аппаратной платформе ESR6300, и его работу по назначению.
- Уровни пропускной способности
- Доступны различные лицензии на пропускную способность: 50-Мбит/с (Стандартный лицензия; 250-Мбит/с (лицензия на исполнение); Uncapped (лицензия на повышение)
- Физические размеры (H x W)
- 3.0 x 3.775 in. (76.2 x 95.885 mm)
- Характеристики электропитания
- 3.3 В и 5 В мощности
- Электропитание над Ethernet Готовая архитектура
- Для включения PoE или PoE+ сторонний системный интегратор имеет возможность добавить контроллер PoE/PoE+ на основе спецификаций Cisco.
