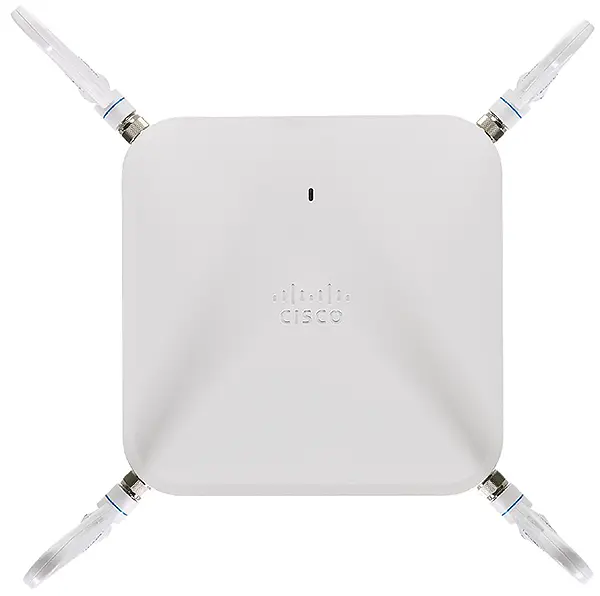

Сотовый шлюз Cisco CG522-E, 5G Sub-6, Ethernet и PoE, удалённое управление, резервирование связи

Основные характеристики

Антенны

4 включают дипольные антенны типа SMA (5G-ANTM-SMA-D), 4X4 MIMO

Габариты

7.6 x 7.6 x 1.5 in. (19.3 x 19.3 x 3.8 см) - без антенн; 9.9 x 9.9 x 8.3 in. (25.1 x 25.1 x 21.1 см) - с антеннами

Индикация

Триколор красно-зелено-голубой светодиод отображает статус сотового шлюза (загрузка, SIM, ОС, сила сигнала); Светодиод отображает силу сигнала 5G

Модель

CG522-E

Потребляемая мощность

21W; AC (PoE optional)

Производитель

Cisco

Системная память

1024 MB DRAM; 4096 MB EMMC

Тип устройства

Сотовый шлюз

Управление

CLI; локальный WebUI (веб-интерфейс Cisco); SD-WAN (Catalyst SD-WAN Manager)

EMC (ETSI/EN)

EN300 386: Телекоммуникационное сетевое оборудование (EMC) EN55032: Мультимедийное оборудование (излучения) EN55024: Информационно-технологическое оборудование (помехоустойчивость) EN55035: Мультимедийное оборудование (помехоустойчивость) ETSI EN301 489-1: Общие технические требования к радиооборудованию ETSI EN301 489-19: приемники GNSS ETSI EN301 489-52: Сотовая связь радио и вспомогательное оборудование EN61000-6-1: Общий стандарт помехоустойчивости

GPS

• Поддержка программного обеспечения

SIM-карта

Двойные микро-SIM (активные/в режиме ожидания)

Безопасность и надежность

Интегрированная безопасность с технологией Cisco Anti-Counterfeit Technology (ACT2) для безопасного уникального идентификатора устройства (SUDI); Умирающий газ для восстановления после неудачи

Высокоскоростное подключение

Многогигабитная связь 5G или 4G позволяет использовать шлюзы для первичного или отказоустойчивого высокоскоростного сотового WAN.; 2.2 Гбит/с 5G Sub-6 GHz, 4x4 Multiple Вход, Multiple Выход (MIMO); 1.2 Гбит/с LTE Advanced Pro, 4x4 Multiple Вход, Multiple Выход (MIMO)

Гибкое развертывание

Подключение практически к любому Cisco Host Router через Ethernet; развертывание до 100 m с помощью Host Router Ethernet; несколько вариантов крепления; PoE и AC Варианты питания; поддержка внешней антенны

Изображение: CG418-E

CG418-E

Инвестиционная защита

Опциональный возможность сотовой связи без полного обновления маршрутизатора; возможность обновления маршрутизатора хоста и продолжения использования одного и того же сотового шлюза;

Клеточная категория

5G Sub-6 ГГц; Обратно совместимые с технологиями LTE, такими как CAT18, CAT7, CAT 6 и CAT 4

Ключевая характеристика 1

5G Sub-6

Ключевая характеристика 2

Ethernet и PoE

Ключевая характеристика 3

удалённое управление

Ключевая характеристика 4

резервирование связи

Ключевая характеристика 5

подбор мобильного оператора

Легкий, компактный размер с низким энергопотреблением

• Может быть развернут во многих различных средах, где пространство, рассеивание тепла и низкое энергопотребление являются критическими факторами.

Минимальная версия ПО

Cisco SCG522-EIPS-174 (скачать ссылку ниже)

Описание исполнения

Cisco Catalyst Cellular Gateway, поддерживающий 5G Sub6, внешняя антенна

Поддерживаемые платформы

• платформы Cisco IOS XE, включая маршрутизаторы Cisco 1000 и 4000 Серия Integrated Services и платформы Cisco Catalyst 8000 Серия Edge;

Помехоустойчивость (EMC)

IEC/EN-61000-4-2: Устойчивость к электростатическим разрядам IEC/EN-61000-4-3: Устойчивость к излучаемым помехам IEC/EN-61000-4-4: Устойчивость к быстрым переходным электрическим процессам IEC/EN-61000-4-5: Устойчивость к импульсным перенапряжениям на портах AC, DC и сигнальных портах IEC/EN-61000-4-6: Устойчивость к кондуктивным помехам IEC/EN-61000-4-8: Устойчивость к магнитному полю промышленной частоты IEC/EN-61000-4-11: Провалы напряжения, кратковременные прерывания и изменения напряжения

Порты и интерфейсы

1x 2.5/10 многогранный RJ45; 1x RJ45 консоль порт; 1x RJ45 око порт *; 4x SMA антенна порты (4x4 MIMO)

Преимущества

Особенности/описание

Простота управления

интерфейс командной строки (CLI локальный WebUI, и Catalyst SD-WAN Варианты управления менеджерами; бесшовное расширение бизнес-политики от филиала до облака; обеспечение нулевого касания; IP Пропускной режим с использованием одной сети пакетных данных (PDN), для простоты эксплуатации; Консоль порт для внеполосного управления

Сертификация безопасности

UL 60950-1 CAN/CSA-C22.2 No. 60950-1 EN 62368-1 IEC 62368-1 EN 60950-1 IEC 60950-1 AS/NZS 60950-1 IEC/EN 60825 Лазерная безопасность FDA Кодекс федеральных правил лазерной безопасности

Скачать/загрузить полосу пропускания

● 2.2 Гбит/с/400 Мбит/с

Средняя наработка на отказ (MTBF)

● 1,048,340 часов

Универсальность WAN

Эффективное с точки зрения затрат подключение ветвей к облаку с использованием LTE Advanced Pro; Возможность использовать сотовую связь для публичного облака и доступа в Интернет; Двойные SIM-карты для нескольких вариантов подключения

Условия среды

Температура ноноперации (хранения): -40 градус 158°F (-40 градус 70°C); влажность в неоперативном (хранении): 5% – 95% относительная влажность (см.без конденсации); высота безотходной (хранной) высоты: 0 – 15,000 ft (0 – 4570 m); Рабочий температура: 32 градус 113°F (0 градус 45°C); Рабочий влажность: 10% – 85% относительная влажность (см.без конденсации); Рабочий высота: 0 – 10,000 ft (0 – 3000 m); не требуется дерейтинг температуры

Частотные полосы

5G FR1: n1, n2, n3, n5, n28, n41, n66, n71, n77, n78, n79; 4G LTE полосы: 1-5, 7, 8, 12-14, 17-20, 25, 26, 28-30, 32, 34, 38-42, 46, 48, 66 и 71; 3G WCDMA: 1, 9, 19

Электромагнитные излучения (EMC)

47 CFR Часть 15 Класс A ICES 003 Класс A AS/NZS CISPR 32 Класс A CISPR 32 Класс A EN55032 Класс A VCCI-CISPR 32 Класс A IEC/EN 61000-3-2: Гармония линий электропередач IEC/EN 61000-3-3: Колебания напряжения и мерцание
