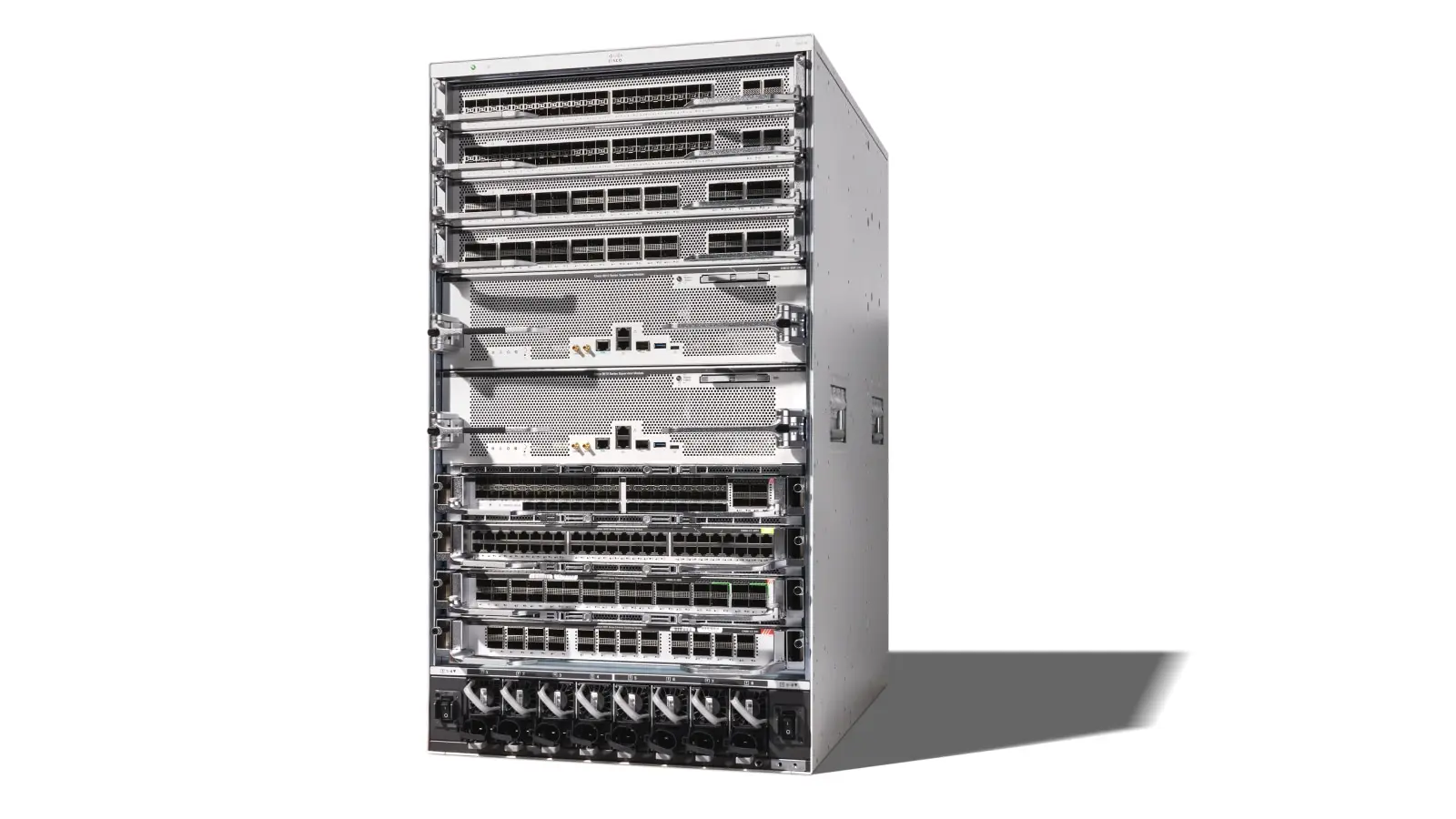

Шасси коммутатора Cisco C9610R, модульное исполнение, установка в стойку, сменные модули, подбор конфигурации
Основное описание о шасси коммутатора Cisco C9610R
Cisco C9610R — шасси коммутатора для построения модульного коммутационного узла. Основные особенности исполнения: модульное исполнение, установка в стойку, сменные модули, подбор конфигурации, масштабируемая платформа. Устройство состоит из корпуса со слотами, системных соединений и элементов питания и охлаждения. Модель относится к семейству Cisco C9610 — шасси. Подбор конфигурации начинают с требований к подключению и размещению. Контроллеры, питание и охлаждение подбирают как части одной конфигурации. Подключения маркируют в соответствии с положением модуля в корпусе. Рабочие модули должны поддерживаться выбранной версией системного ПО. Конфигурация управления должна соответствовать установленным компонентам. Параметр «минимальное число блоков питания»: 4 (using 3000W PS). Параметр «количество поддерживаемых блоков питания»: 3000W AC, 2000W AC, and 2000W DC.
Функциональные возможности и принцип работы
Энергопотребление зависит от числа и типа установленных компонентов. Модульное шасси служит основой для конфигурации с выбранными рабочими модулями. Пустой слот сохраняет возможность расширения при соблюдении требований платформы. Направление воздушного потока согласуют с системой охлаждения площадки. Допустимое сочетание модулей проверяют до размещения заказа. В спецификации фиксируют каждый модуль и его место установки.
Технические особенности
- Модель: C9610R
- Тип устройства: Шасси коммутатора
- Особенность исполнения 1: модульное исполнение
- Особенность исполнения 2: установка в стойку
- Особенность исполнения 3: сменные модули
- Особенность исполнения 4: подбор конфигурации
- Особенность исполнения 5: масштабируемая платформа
- Минимальное число блоков питания: 4 (using 3000W PS)
- Количество поддерживаемых блоков питания: 3000W AC, 2000W AC, and 2000W DC
- Высота в стойке: 18; 2.5 RU
- Входное напряжение: AC: 90V to 264V, 47 Hz to 63 Hz DC: -40V to -72V
- Температура хранения: 40° to 167°F (-40° to 75°C); 40° to 158°F (-40° to 70°C)
- Высота эксплуатации: -197 to 9843 ft (-60 to 3000 m); -197 to 9843 feet (-60 to 3000 m)
- Шасси weight (without fan trays or PSUs): 184.0 lbs (83.5kg)
- Масса of fan tray: 13.98 lbs (6.34 kg)
- IP-маршрутизация: Available
- Маршрутизация IPv6: Available
- Минимальная версия ПО: IOS XE 17.18.1
- Системная пропускная способность capacity: До 51.2 Тбит/с 1 (25.6 Тбит/с full-duplex)
Применение
Cisco C9610R рассматривают для построения модульного коммутационного узла. Резервирование рассчитывают для всей системы с учётом её заполнения. Состав резервных компонентов отражают в заказной спецификации. Монтажные принадлежности выбирают по типу стойки и исполнению корпуса. Внедрение завершают проверкой тех сервисов, ради которых устанавливается оборудование. В центральном узле важны число подключений и совместная работа нескольких потоков. При расширении действующей системы сохраняют её схему адресации и доступа.
Преимущества Cisco C9610R
При подборе Циско C9610R оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — модульное исполнение. При расчёте узла также учитывают установка в стойку. Отдельно согласуют количество питающих вводов и кабелей. Плотность монтажа должна соответствовать возможностям помещения или стойки. Состав платформы определяет доступные интерфейсы и ёмкость системы.
Совместимость и подбор
При подборе компонентов используют указанные для платформы артикулы C9600-PWR-3KWAC, C9600-PWR-2KWAC, C9600-PWR-2KWDC; состав питания и расширения согласуют с выбранным исполнением. Масса полностью укомплектованной системы отличается от массы пустого корпуса. Количество слотов учитывают вместе с правилами размещения модулей. Длины линий и типы соединений учитывают при выборе аксессуаров. Перед расширением сверяют ограничения по количеству и типу компонентов. При замене узла сверяют подключаемые линии до отключения действующего оборудования.
Конструкция и технические особенности C9610R
При плотном размещении учитывают нагрев соседних узлов. Крепёж должен удерживать оборудование без механического напряжения корпуса. Положение устройства должно позволять подключить необходимые интерфейсы. Оборудование закрепляют на несущей поверхности, рассчитанной на его массу. Условия помещения сопоставляют с указанными температурой и влажностью. Корпус и подключения должны оставаться доступными для осмотра.
Монтаж и эксплуатация
Учётная запись управления должна соответствовать принятой политике доступа. Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. Мониторинг настраивают на события, важные для данного узла. Обновление программного обеспечения планируют в согласованное окно обслуживания. Контакты и разъёмы защищают от загрязнения в соответствии с условиями площадки. Изменения конфигурации документируют вместе с причиной их внесения.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco C9606R: модульное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco 8608-SYS: модульное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Потребление и охлаждение учитывают вместе со стоимостью комплекта. Запас по ёмкости выбирают с учётом запланированного расширения. Выбор модели должен соответствовать задаче, а не только максимальным паспортным значениям. Наиболее подходящую конфигурацию определяют по фактической нагрузке.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- SKU
- C9610-SUP-3, C9610-SUP-3XL
- Входное напряжение
- AC: 90V до 264V, 47 Гц до 63 Гц DC: -40V до -72V
- Модель
- C9610R
- Общее количество слотов
- 10
- Оперативная память DRAM
- 32 GB
- Производитель
- Cisco
- Рабочая температура
- -5 градус 45°C (23 градус 113°F) на уровне моря -5 градус 40°C (23 градус 104°F) до 6000 ноги1.83 км; 23 градус 113°F (-5 градус 45°C) на уровне моря 23 градус 104°F (-5 градус 40°C) до 6,000 ноги1.83 км)
- Температура хранения
- 40° до 167°F (-40° до 75°C); 40° до 158°F (от -40° до 70°C)
- Тип устройства
- Шасси коммутатора
- Флеш-память
- 16 GB
- 100G
- 256
- 10G
- 448
- 2-й слой переключается
- Поддерживается
- 200G
- 16 1
- 25G
- 448
- 400G
- 16
- 40G
- 256
- 50G
- 448
- BTU (британский тепловой блок) шасси C9610R с вентиляторным лотоком
- 15,164 (макс)
- Cisco StackWise Virtual
- Доступно 1
- Flexible NetFlow (FNF)
- Доступно 1
- IP-маршрутизация
- Поддерживается
- Jumbo-кадры
- 9216
- MAC-адреса
- 128,000
- MPLS VPN метки 2
- 64,000
- Stateful Switchover (SSO)
- Доступно (2 SUP, SVL 1)
- Безопасность и сертификация
- Соответствие требованиям EMC и EMI
- Виртуальные интерфейсы коммутатора (SVI)
- 4000 2
- Виртуальные порты STP (порт X VLAN) для MST
- 100K
- Виртуальные порты STP (порт X VLAN) для PVST
- 32K
- Внеполосное управление
- Поддерживается
- Возможность переключения в один слот
- До 6.4 Тбит/с (3.2 Тбит/с полный дуплекс
- Волоконно-оптические лазеры: лазерные изделия класса 1
- UL 60950-1 CAN/CSA-C222.2 Нет. 60950-1 EN 60950-1 IEC 60950-1 AS/NZS 60950.1 IEEE 802.3
- Выделенные номера слотов для двигателей SuperSuper
- 5 и 6
- Высота в стойке
- 18; 2.5 RU
- Высота эксплуатации
- -197 до 9843 футов (-60 до 3000 м); От -197 до 9843 футов (-60 до 3000 м)
- Группы безопасности и объектов
- 24,000
- Дата вступления в силу
- Гарантия на оборудование начинается с даты отправки клиенту (и в случае перепродажи реселлером Cisco, не более чем через 90 дней после первоначальной отправки Cisco).
- Доступ к Cisco.com
- Гарантия позволяет гостевому доступу только на Cisco.com.
- Ёмкость SSD
- До 960 GB
- Замена аппаратного обеспечения
- Cisco или ее сервисный центр будут прилагать коммерчески разумные усилия для отправки запасной части на адрес клиента в течение следующего рабочего дня после выдачи действительного запроса RMA. Фактические сроки доставки могут варьироваться в зависимости от местоположения клиента. Налоги и пошлины могут применяться и будут нести получатели заменяющей части.
- Идентификаторы VLAN
- 4094
- Ключевая характеристика 1
- модульное исполнение
- Ключевая характеристика 2
- установка в стойку
- Ключевая характеристика 3
- сменные модули
- Ключевая характеристика 4
- подбор конфигурации
- Ключевая характеристика 5
- масштабируемая платформа
- Количество записей отслеживания IGMP/MLD
- До 16,000 2,3,4
- Количество записей протокола обнаружения соседей (NDP)
- До 128,000 2,3,4
- Количество записей протокола разрешения адресов (ARP)
- До 128,000 2,3,4
- Количество отсеков для вентиляторных модулей
- 4
- Количество отсеков электроснабжения
- 8
- Количество поддерживаемых блоков питания
- 3000W AC, 2000W AC и 2000W DC
- Количество экземпляров PVST
- 4094
- Корпоративная безопасность
- Поддерживается
- Максимальная масштабируемость полосы пропускания на слот для карточек
- 6.4 Тбит/с (3.2 Тбит/с полнодуплексный) с C9610-SUP-3 или C9610-SUP-3XL
- Маршрутизация IPv6
- Поддерживается
- Маршрутизация многоадресного трафика IP
- Поддерживается
- Маршрутизация многоадресного трафика IPv6
- Поддерживается
- Маршруты к IP-узлам 1
- 128,000
- Маршруты многоадресной передачи IP 1
- 32,000
- Масса индивидуальных ПГУ
- C9600-PWR-3KWAC: 3.09 lbs (1.48 kg) C9600-PWR-2KWAC: 2.60 lbs (1.18 kg) C9600-PWR-2KWDC: 2.82 lbs (1.28 kg)
- Масса Наблюдатель
- 31.1 lbs (14.1 kg)
- Масса фан лоток
- 13.98 lbs (6.34 kg)
- Масса шасси без вентиляторных модулей и блоков питания
- 184.0 lbs (83.5kg)
- Минимальная версия ПО
- IOS XE 17.18.1
- Минимальное число блоков питания
- 4 (с использованием 3000 Вт PS)
- Многоадресные маршруты
- До 32,000 2,3,4
- Общее количество MAC-адресов
- До 128,000 2
- Описание исполнения
- Cisco Умные коммутаторы серии C9610 10-слот шасси
- Относительная влажность, рабочая и нерабочая, неконденсирующая
- 10% – 95%, без конденсации
- Отслеживание IGMP/MLD 1
- 16,000
- Поддерживаемые двигатели
- C9610-SUP-3, C9610-SUP-3XL
- Поддерживаемые устройства
- Применяется для умных коммутаторов Cisco серии C9610
- Программируемость
- Поддерживается
- Программно определяемый доступ (SD-Access)
- Доступно 1
- Размеры (В × Ш × Г)
- 31.47 x 17.4 x 26.1 дюймы (79.93 x 44.20 x 66.29 cm); 4.30 x 16.64 x 18.78 дюймы (10.92 x 42.27 x 47.69 cm)
- Системная пропускная способность
- До 51.2 Тбит/с 1 (25.6 Тбит/с полный дуплекс
- Скорость пересылки
- До 15.6 млрд пакетов/с 1 (4x 3.9 млрд пакетов/с)
- Слоты для двигателей Supervisor
- 2
- Слоты для линейных плат
- 8
- Среднее время между неудачами (MTBF)
- C9610-SUP-3: 223,220 C9610-SUP-3XL: 223,220
- Туннели GRE
- 1000
- Увольнение двигателя для надзора
- Да
- Управление MIB SNMP
- Стандарты
- Условия безопасности
- Сертификация безопасности
- Шасси вес с примесью 4 3000W ПГУ и 4 фан лотки
- 253.04 lbs (114.78 kg)
- Шасси вес с примесью 8 электроснабжение AC) и 4 фан лотки
- 266.0 lbs (120.7 kg)
