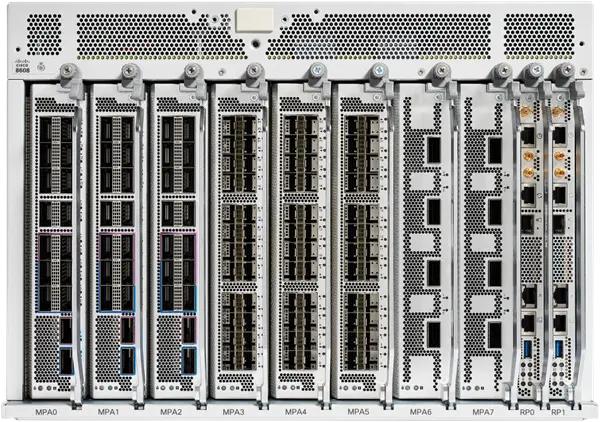

Шасси коммутатора Cisco 8608-SYS, модульное исполнение, установка в стойку, сменные модули, подбор конфигурации
Основное описание о шасси коммутатора Cisco 8608-SYS
Cisco 8608-SYS — шасси коммутатора для построения модульного коммутационного узла. Основные особенности исполнения: модульное исполнение, установка в стойку, сменные модули, подбор конфигурации, масштабируемая платформа. Устройство состоит из корпуса со слотами, системных соединений и элементов питания и охлаждения. Модель относится к семейству Cisco 8000 IOS XR — модульные шасси. Подбор конфигурации начинают с требований к подключению и размещению. Плотность монтажа должна соответствовать возможностям помещения или стойки. Подключения маркируют в соответствии с положением модуля в корпусе. Монтажные принадлежности выбирают по типу стойки и исполнению корпуса. Конфигурация управления должна соответствовать установленным компонентам. Параметр «эмс: помехоустойчивость»: EN 300 386 EN55035 CISPR 35 EN61000-6-1 KS C 9835.
Функциональные возможности и принцип работы
Модульное шасси служит основой для конфигурации с выбранными рабочими модулями. Масса полностью укомплектованной системы отличается от массы пустого корпуса. Тип шасси задаёт семейство совместимых компонентов. Перед расширением проверяют доступную мощность и тепловой запас. Резервирование рассчитывают для всей системы с учётом её заполнения. Порядок включения и обслуживания должен соответствовать собранной конфигурации.
Технические особенности
- Модель: 8608-SYS
- Тип устройства: Шасси коммутатора
- Особенность исполнения 1: модульное исполнение
- Особенность исполнения 2: установка в стойку
- Особенность исполнения 3: сменные модули
- Особенность исполнения 4: подбор конфигурации
- Особенность исполнения 5: масштабируемая платформа
- ЭМС: помехоустойчивость: EN 300 386 EN55035 CISPR 35 EN61000-6-1 KS C 9835
Применение
Cisco 8608-SYS рассматривают для построения модульного коммутационного узла. Отдельно согласуют количество питающих вводов и кабелей. Энергопотребление зависит от числа и типа установленных компонентов. В спецификации фиксируют каждый модуль и его место установки. Временную тестовую установку отделяют от производственного сегмента. Для филиала учитывают доступные линии связи и способы удалённого управления. Число пользователей и подключаемых узлов учитывают при расчёте ёмкости.
Преимущества Cisco 8608-SYS
При подборе Циско 8608-SYS оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — модульное исполнение. При расчёте узла также учитывают установка в стойку. Состав платформы определяет доступные интерфейсы и ёмкость системы. Пустой слот сохраняет возможность расширения при соблюдении требований платформы. Контроллеры, питание и охлаждение подбирают как части одной конфигурации.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Состав резервных компонентов отражают в заказной спецификации. Допустимое сочетание модулей проверяют до размещения заказа. Для установки в стойку заранее выбирают соответствующие монтажные принадлежности. При замене узла сверяют подключаемые линии до отключения действующего оборудования. Конфигурацию проверяют как целое, включая питание и соединительные кабели.
Конструкция и технические особенности 8608-SYS
Положение устройства должно позволять подключить необходимые интерфейсы. Индикация помогает определить состояние соединений при первичной проверке. Корпус и подключения должны оставаться доступными для осмотра. Монтажный комплект согласуют с конкретным корпусом. Разъёмы не должны воспринимать вес закреплённых кабельных жгутов. Условия помещения сопоставляют с указанными температурой и влажностью.
Монтаж и эксплуатация
Проверку питания проводят вместе с резервным сценарием площадки. Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. После переноса устройства повторно проверяют все физические соединения. Избыточную длину кабелей размещают так, чтобы она не мешала обслуживанию. Учётная запись управления должна соответствовать принятой политике доступа. Рабочие настройки сохраняют после завершения проверки подключения.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco 8804-SYS: модульное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco 8404-SYS-D: модульное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Запас по ёмкости выбирают с учётом запланированного расширения. Наиболее подходящую конфигурацию определяют по фактической нагрузке. Сравнение выполняют при одинаковой задаче и сопоставимой конфигурации. При одинаковой полосе могут отличаться типы разъёмов и возможности расширения.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Безопасность
- AS/NZS 62368-1 CAN/CSA C22.2 Нет. 62368-1 EN 62368-1 GB 4943-2022 (IEC 62368-1) IEC 62368-1 со всеми отклонениями от страны UL 62368-1 UL 60950-1 (NRTL только
- Блок питания
- 4 Источники питания, которые могут обеспечить N+N резервируемый питание системы; доступные варианты 3.2 киловатт AC, 3.2 киловатт DC и 4.3kW HV
- Модель
- 8608-SYS
- Производитель
- Cisco
- Соблюдение нормативных требований
- Товары соответствуют маркировке CE в соответствии с директивами 2014/30/EU и 2014/35/EU
- Тип устройства
- Шасси коммутатора
- Шасси
- 7RU в высоту с глубиной листового металла 580 мм; Шасси принимает общие, такие как вентиляторы и источники питания, RPs, SCs и MPA
- 86-MPA-14H2FH-M
- Вес: 5.1 фунта (2.3 кг) (Н) 1.7 х (Вт) 9.3 х (Д) 9.9 дюйма (4.3 х 23.62 х 25.12 см)
- 86-MPA-24Z-M
- Вес: 4.7 фунта (2.1 кг) (Н) 1.7 х (Вт) 9.3 х (Д) 9.9 дюйма (4.3 х 23.62 х 25.12 см)
- 86-MPA-4FH-M
- Вес: 4.7 фунта (2.1 кг) (Н) 1.7 х (Вт) 9.3 х (Д) 9.9 дюйма (4.3 х 23.62 х 25.12 см)
- 8608-FAN
- 3+1 / 6+2 избыточность вентилятора Вес: 1.3 фунта (0.58 кг)
- 8608-RP
- Intel 6-ядерный процессор 2.5 ГГц с 64 ГБ DRAM, 256 ГБ SSD, консоль RS-232, 1 ГБ Управление, 1x USB3.0, GPS (ToD, 10 МГц, 1PPS), IEEE 1588 PTP SFP/SFP+, SyncE BITS/DTI/J.211,1 и GNSS Вес: 4.3 фунта (1.9 кг) (H) 0.84 x (W) 9.3 x (D) 12.26 дюйма (2.13 x 23.62 x 31.15 см)
- 8608-SC0-128
- Один 12.8T Q200 NPU (7 нм), 108 МБ SRAM/8 ГБ HBM Вес: 27 фунтов (12.2 кг) (H) 4.11 x (W) 16.96 x (D) 14.38 в. (10.43 x 43.07 x 36.52 см)
- 8608=
- Вес шасси: 58 фунтов (26.3 кг) (H) 12.17 x (W) 17.25 x (D) 22.8 дюйма (30.9 x 43.8 x 57.9 см) - 7 RU
- Cisco 8608
- Рабочий температура: 32°F – 104°F (0°C – 40°C) Температура безотказной работы: -40°F – 158°F (-40°C – 70°C) Влажность: 5% – 95% (без конденсации); высота: 0 – 9842 ft (0 – 3000 m) Типичная суммарная мощность системы без оптики и с восемью 4x400 GbE MPA в 12.8 Тбит/с:: избыточная система: 1750W Неизбыточная система: 1385W Эжектор для вентилятора с глубиной: 26.97 in. (685 mm) Полностью загруженное шасси, приблизительно максимальный вес: 197 lb Ремешок, устанавливаемый в стандарте 19-in. (48.3-cm) стойка
- PSU3.2KW-ACPI
- 2+2 / 3+1 избыточность ПГУ Вес: 4.6 фунта (2.0 кг) (H) 1.58 x (W) 3.95 x (D) 15.55 дюйма (4 x 10 x 39.5 см) КПД питания ПГУ переменного тока: 80 + платиновый
- PSU3.2KW-DCPI
- 2+2 / 3+1 избыточность ПГУ Вес: 5.4 фунта (2.4 кг) (H) 1.58 x (W) 3.95 x (D) 15.55 дюйма (4 x 10 x 39.5 см)
- PSU4.3KW-HVPI
- 2+2 / 3+1 избыточность ПГУ Вес: 5.4 фунта (2.4 кг) (H) 1.58 x (W) 3.95 x (D) 15.55 дюйма (4 x 10 x 39.5 см)
- RoHS
- Продукт RoHS 6 совместим с исключениями для шаров с решетчатой решеткой (BGA) и соединителей со свинцовым прессом.
- Switch Card (SC)
- Cisco 8608 коммутационные карты размещают ASIC и сидят в фан-ложках позади вентиляторов; До двух СК работают в режиме горячего ожидания, что позволяет резервировать плоскость данных
- Ключевая характеристика 1
- модульное исполнение
- Ключевая характеристика 2
- установка в стойку
- Ключевая характеристика 3
- сменные модули
- Ключевая характеристика 4
- подбор конфигурации
- Ключевая характеристика 5
- масштабируемая платформа
- Максимальная пропускная способность и SC ASIC
- 12.8 Тбит/с, Cisco Silicon One Q200; максимум 8 МПА при 1.6 Тбит/с на МПА
- Маршрутный процессор (RP)
- RPs размещает CPU и I/O-OR; РП укладываются вертикально в передней части шасси; До двух РП; РП работают в режиме активного ожидания, что позволяет резервировать плоскость управления; 6 основных процессоров Intel; 64 ГБ DRAM и 256 ГБ SSD; I/O Порты
- Модульные портные адаптеры (MPA)
- 4x400 GbE; 24x10/25/50 GbE; 16x100 GbE или 12x100 GbE+1x400 GbE или 8x100 GbE+2x400 GbE
- Описание исполнения
- Cisco 8608 - 8-слотовый резервный централизованный блок шасси; Cisco 8608 - 8-слотовый неизбыточный централизованный блок шасси; Cisco 8608 - 8-слотовое централизованное шасси
- Платформа / PID
- Физические характеристики
- Фан-шпиннер и Fan Spinner
- Каждый вентиляторный модуль имеет четыре модуля вентилятора, интегрированных с картой переключения.; 8 Съемные вентиляторы; Увольнение N+1 фанатов; В неизбыточном 8608, вторая коммутаторьная карта слота должна быть занята спиннером вентилятора, который содержит вентиляторы только без модуля коммутаторьной карты позади вентиляторов.
- ЭМС: излучение
- FCC 47 CFR Часть 15 Класс А AS/NZS CISPR 32 Класс А EN55032 Класс А CISPR 32 Класс А ICES-003 Класс А VCCI Класс А KS C 9832 Класс А CNS-15936 Класс А EN61000-3-2 EN61000-3-3
- ЭМС: помехоустойчивость
- EN 300 386 EN55035 CISPR 35 EN61000-6-1 KS C 9835
