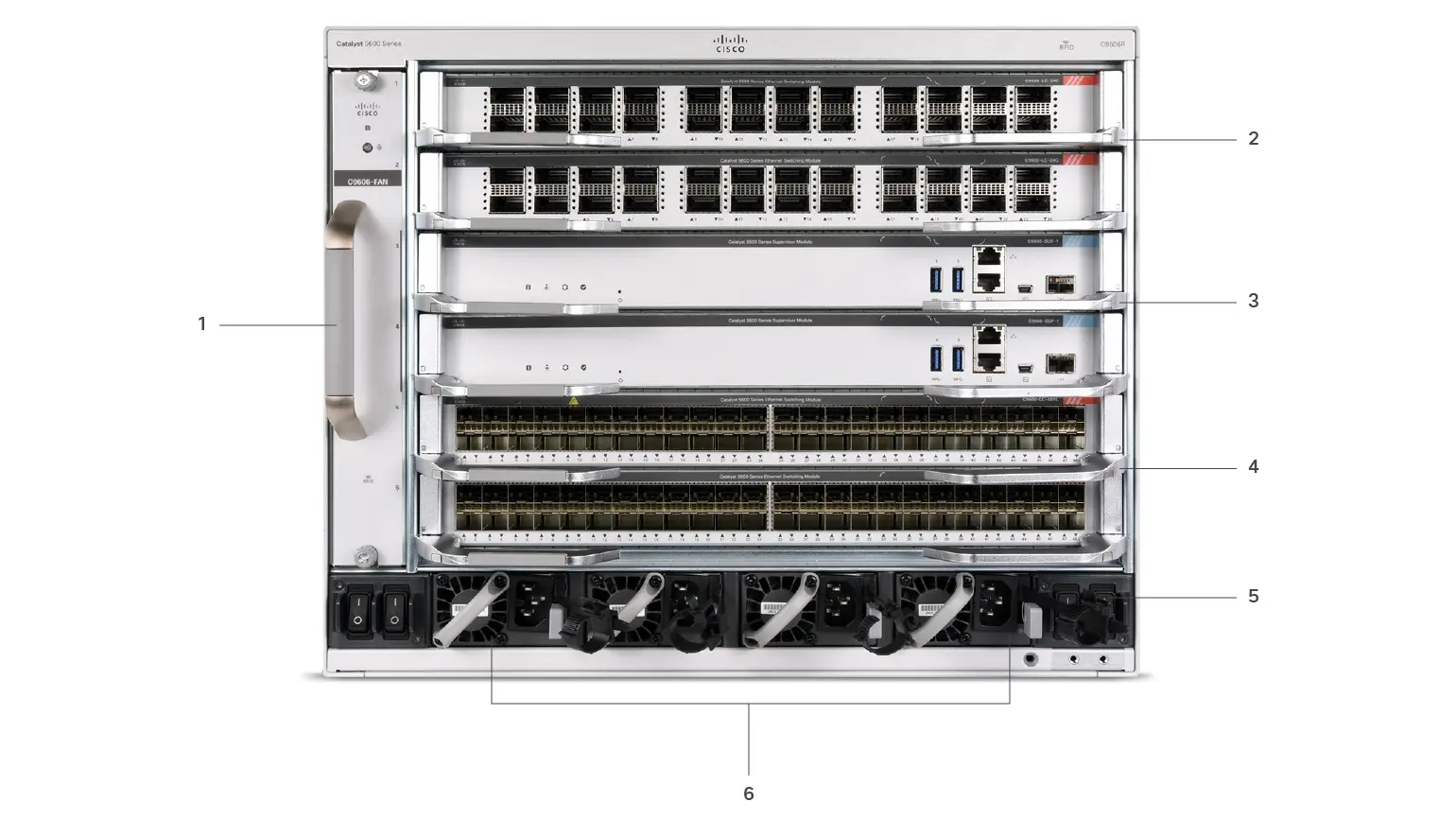

Шасси коммутатора Cisco C9606R, модульное исполнение, установка в стойку, сменные модули, подбор конфигурации
Основное описание о шасси коммутатора Cisco C9606R
Cisco C9606R — шасси коммутатора для построения модульного коммутационного узла. Основные особенности исполнения: модульное исполнение, установка в стойку, сменные модули, подбор конфигурации, масштабируемая платформа. Устройство состоит из корпуса со слотами, системных соединений и элементов питания и охлаждения. Модель относится к семейству Catalyst 9600 — шасси. Подбор конфигурации начинают с требований к подключению и размещению. Конфигурация управления должна соответствовать установленным компонентам. Направление воздушного потока согласуют с системой охлаждения площадки. Доступ к каждому модулю нужен для подключения и последующего обслуживания. Допустимое сочетание модулей проверяют до размещения заказа. Параметр «минимальное число блоков питания»: 2 1. Параметр «количество поддерживаемых блоков питания»: 3000W AC, 2000W AC, and 2000W DC.
Функциональные возможности и принцип работы
Перед расширением проверяют доступную мощность и тепловой запас. Отдельно согласуют количество питающих вводов и кабелей. Подключения маркируют в соответствии с положением модуля в корпусе. Контроллеры, питание и охлаждение подбирают как части одной конфигурации. Масса полностью укомплектованной системы отличается от массы пустого корпуса. Плотность монтажа должна соответствовать возможностям помещения или стойки.
Технические особенности
- Модель: C9606R
- Тип устройства: Шасси коммутатора
- Особенность исполнения 1: модульное исполнение
- Особенность исполнения 2: установка в стойку
- Особенность исполнения 3: сменные модули
- Особенность исполнения 4: подбор конфигурации
- Особенность исполнения 5: масштабируемая платформа
- Минимальное число блоков питания: 2 1
- Количество поддерживаемых блоков питания: 3000W AC, 2000W AC, and 2000W DC
- Высота в стойке: 8; 1 RU
- Входное напряжение: AC: 90V to 264V, 47 to 63 Hz DC: -40V to -72V
- Температура хранения: -40° to 75° C (40° to 167° F); -40° to 70° C (40° to 158° F)
- Шасси weight (without fan tray, without PSU): 25.36 kg (55.90 lbs)
- Масса of fan tray: 3.56 kg (7.85 lbs)
- Маршрутизация IPv6: Available
- Флеш-память: 16 GB
- Ёмкость SSD: До 960 GB
- Стандарты: Gigabit Ethernet: IEEE 802.3z, IEEE 802.3x, IEEE 802.3ab
- Описание исполнения: Cisco Catalyst 9600 Series 6 Slot Chassis
Применение
Cisco C9606R рассматривают для построения модульного коммутационного узла. В спецификации фиксируют каждый модуль и его место установки. Модульное шасси служит основой для конфигурации с выбранными рабочими модулями. Физическую установку проверяют вместе с логической конфигурацией платформы. Временную тестовую установку отделяют от производственного сегмента. Работу критичных сервисов проверяют вместе с резервным сценарием. Пиковую нагрузку оценивают отдельно от среднего потребления ресурсов.
Преимущества Cisco C9606R
При подборе Циско C9606R оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — модульное исполнение. При расчёте узла также учитывают установка в стойку. Количество слотов учитывают вместе с правилами размещения модулей. Тип шасси задаёт семейство совместимых компонентов. Рабочие модули должны поддерживаться выбранной версией системного ПО.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Порядок включения и обслуживания должен соответствовать собранной конфигурации. Энергопотребление зависит от числа и типа установленных компонентов. Региональный вариант согласуют до оформления заказа. Версии программных компонентов должны соответствовать принятой архитектуре. Для удалённого объекта учитывают возможность обслуживания и доступа к управлению.
Конструкция и технические особенности C9606R
Размещение разъёмов учитывают при прокладке кабельных трасс. Массу учитывают при выборе крепления и способа установки. При плотном размещении учитывают нагрев соседних узлов. Размещение должно обеспечивать штатный отвод тепла. Корпус и подключения должны оставаться доступными для осмотра. Сервисный доступ к подключению сохраняют после окончательной установки.
Монтаж и эксплуатация
Мониторинг настраивают на события, важные для данного узла. Контакты и разъёмы защищают от загрязнения в соответствии с условиями площадки. Место установки должно обеспечивать доступ к кабелям и обслуживаемым элементам. После включения сверяют состояние индикаторов и доступность управления. Перед расширением проверяют текущую загрузку питания и интерфейсов. Рабочие настройки сохраняют после завершения проверки подключения.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco C9610R: модульное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Для другой конфигурации рассмотрите Cisco 8608-SYS: модульное исполнение; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Резервирование и условия размещения включают в сравнительную спецификацию. Количество портов оценивают вместе с их скоростью и типом. Выбор модели должен соответствовать задаче, а не только максимальным паспортным значениям. Компактное исполнение рассматривают при ограничениях по размещению.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- SKU
- C9600-SUP-1, C9600X-SUP-2
- Входное напряжение
- AC: 90V до 264V, 47 до 63 Гц DC: -40V до -72V
- Масса
- 5.45 кг (12.02 фунта); C9600X-LC-56YL4C: 3.75 кг (8.27 фунтов) C9600X-LC-32CD: 3.95 кг (8.71 фунта) C9600-LC-40YL4CD: 3.75 кг (8.27 фунта) C9600-LC-24C: 3.48 кг (7.67 фунта) C9600-LC-48YL: 3.55 кг (7.83 фунта) C9600-LC-48TX: 4.03 кг (8.88 фунта) C9600-LC-48S: 3.55 кг (7.83 фунта)
- Модель
- C9606R
- Общее количество слотов
- 6
- Производитель
- Cisco
- Рабочая температура
- -5 градус 45° C (23 градус 113° F) до 6000 ног (около) 1.83 км) -5 градус 40° C (23 градус 104° F) до 10,000 ног (около) 3.05 км; -5 градус 45° C (23 градус 113° F) до 6,000 ноги -5 градус 40° C (23 градус 104° F) до 10,000 ноги; -5 градус 45° C (23 градус 113° F) до 6,000 ноги1828.8 счетчик -5 градус 40° C (23 градус 104° F) до 10,000 ноги3048 счетчик
- Стандарты
- Gigabit Ethernet: IEEE 802.3z, IEEE 802.3x, IEEE 802.3ab
- Температура хранения
- -40° до 75°С (40° до 167°F); -40° до 70°C (40° до 158°F)
- Тип устройства
- Шасси коммутатора
- Флеш-память
- 16 GB
- Bluetooth Wireless UI
- Поддерживается
- BTU (британская тепловая установка) шасси 9606R с вентиляторным лотоком
- 1,621 (макс)
- Cisco StackWise Virtual
- Поддерживается
- Cisco StackWise Virtual (QuadSup RPR)
- Поддерживается
- Cisco Trust Anchor Module
- Поддерживается
- CoPP
- 1,000
- Ethernet поверх MPLS (EoMPLS)
- Поддерживается
- gNMI/gNOI
- Поддерживается
- IP LPM маршруты 1
- 2,000,000
- Jumbo-кадры
- 9,216
- L3 Border Handoff: Multi-VRF, MPLS L3VPN
- Поддерживается
- L3 Маршрутизированные подинтерфейсы
- Поддерживается
- LISP
- 1,000
- MAC-адреса
- 128,000
- MPLS L3 VPN
- Поддерживается
- MPLS-маркировочные этикетки 2
- 256,000
- MPLS/SGT этикетка
- 32,000
- NETCONF
- Поддерживается
- NetFlow ACL
- 1,000 проникновение, 1,000 выход
- Open Shortest Path First версия 2 (OSPFv2) и OSPFv3
- Поддерживается
- PBR/NAT 3
- 16,000
- RESTCONF
- Поддерживается
- Secure Boot
- Поддерживается
- Stateful Switchover (SSO)
- Доступно (2 SUP, SVL)
- Virtual eXtensible LAN (VXLAN)
- Поддерживается
- ZTP/PnP
- Поддерживается
- Арендатор Routed Многоадресный (IPv4/IPv6)
- Поддерживается
- Безопасность и сертификация шасси C9606R
- Соответствие требованиям EMI и EMC
- Виртуальные порты STP (порт × VLAN) для MST
- 100,000
- Виртуальный сетевой интерфейс L2 (VNI)
- Поддерживается
- Виртуальный сетевой интерфейс L2/L3 (VNI)
- Поддерживается
- Виртуальный сетевой интерфейс L3 (VNI)
- Поддерживается
- Внеполосное управление
- Поддерживается
- Волоконно-оптические лазеры: лазерные изделия класса 1 UL 60950-1 CAN/CSA-C222.2 No 60950-1 EN 60950-1 IEC 60950-1 AS/NZS 60950.1 IEEE 802.3
- EN55032:2015 EN61000-3-2:2014 EN55032:2012 NM EN 55032:2015 QCVN 118:2018/BTTTT ICES-003:2016:Iss:6 NM EN 61000-3-3:2015 NM EN 61000-3-2:2015 47 CFR Часть 15:2016 KN61000-3-3:2014 CISPR32:2012:Ed:1 EN300 386:2012:V1.6.1 KN61000-3-2:2014 CNS13438:2006 CISPR32:2015:Ed:2 KN32:2015 VCCI-CISPR 32:2016 EN61000-3-3:2013 CISPR24:2010+A1:2015 CISPR35:2016:Ed:1 EN55024:2010 EN55024:2010:A1 EN55035:2017 EN61000-6-1:2007 EN61000-6-2:2005 IEC61000-6-1:2016:Ed:3 IEC61000-6-2:2016:Ed:3 KN35:2015 NM EN 55024:2018 TCVN 7317:2003 ROHS5
- Выделенные номера слотов для двигателей SuperSuper
- 3 и 4
- Высота в стойке
- 8; 1 RU
- Высота эксплуатации
- -60 – 3000 счетчик ()-197 – 9843 ноги; -60 – 3,000 m (-197 – 9843 ноги; -60 – 3000 m (-197 – 9843 ноги
- Габариты (В×Ш×Г)
- 1.7 x 15.0 x 13.41" (для торцевой панели) (4.32 x 38.1 x 34.06 см) 1.7 x 15.0 x 15.7" (для эжектора) (4.32 x 38.1 x 39.88 см)
- Группы безопасности и объектов
- 32,000
- Дата вступления в силу
- Гарантия на оборудование начинается с даты отправки клиенту (и в случае перепродажи реселлером Cisco, не более чем через 90 дней после первоначальной отправки Cisco).
- Доступ к Cisco.com
- Гарантия позволяет гостевому доступу только на Cisco.com.
- Ёмкость SSD
- До 960 GB
- Замена аппаратного обеспечения
- Cisco или ее сервисный центр будут использовать коммерчески разумные усилия для доставки замены для доставки NBD, если таковая имеется. В противном случае замена будет отправлена в течение 10 рабочих дней после получения запроса на получение разрешения на возврат материалов (RMA). Фактические сроки доставки могут варьироваться в зависимости от местоположения клиента.
- Записи выборочного NetFlow 1
- 2,000,000
- Иерархический QoS
- Доступно (2 уровня)
- Ключевая характеристика 1
- модульное исполнение
- Ключевая характеристика 2
- установка в стойку
- Ключевая характеристика 3
- сменные модули
- Ключевая характеристика 4
- подбор конфигурации
- Ключевая характеристика 5
- масштабируемая платформа
- Количество записей отслеживания IGMP/MLD
- До 16,000 2
- Количество записей протокола обнаружения соседей (NDP)
- До 128,000
- Количество отсеков для вентиляторных модулей
- 1 (с) 9 резервируемый фанаты
- Количество отсеков электроснабжения
- 4
- Количество поддерживаемых блоков питания
- 3000W AC, 2000W AC и 2000W DC
- Количество экземпляров STP
- 1,000
- Контрольный план SDA
- Поддерживается
- Линейная плата
- MTBF (часы)
- Максимальная масштабируемость полосы пропускания на слот для карточек
- 6.4 Тбит/с (3.2 Тбит/с полнодуплексный) с C9600X-SUP-2 2.4 Тбит/с (1.2 Тбит/с полнодуплексный) с C9600-SUP-1
- Маршрутизация IPv6
- Поддерживается
- Маршруты к IP-узлам 1
- 128,000
- Маршруты многоадресной передачи IP 1
- 32,000
- Масса индивидуальных ПГУ
- AC PSU (3000W): 1.4 kg (3.09 lbs) AC PSU (2000W): 1.2 kg (2.65 lbs) DC PSU (2000W): 1.28 kg (2.82 lbs)
- Масса фан лоток
- 3.56 kg (7.85 lbs)
- Масса шасси без вентиляторного модуля и блока питания
- 25.36 kg (55.90 lbs)
- Метки RFID
- Поддерживается
- Минимальное число блоков питания
- 2 1
- Многоадресные маршруты
- До 32,000 2
- Модели YANG
- Поддерживается
- Модульный QoS CLI (MQC)
- Поддерживается
- Обновление программного обеспечения (SMU)
- Поддерживается
- Общее количество ресурсов
- 416,000; 54,000; 608,000
- Ограничение и измерение скорости трафика
- Поддерживается
- Описание исполнения
- Cisco Catalyst 9600 Series 6 Slot Chassis
- Относительная влажность, операционная и неработающая, неконденсирующая
- 10% – 95%, без конденсации
- Относительная влажность, рабочая и неработающая, неконденсирующая
- 10% – 95%, без конденсации
- Относительная влажность, рабочая и нерабочая, неконденсирующая
- От 10% до 95%, неконденсируемый
- Отслеживание IGMP/MLD
- 2,000
- Отслеживание IGMP/MLD 1
- 16,000
- Очереди со строгим приоритетом
- Поддерживается
- Плавное включение и отключение устройства (GIR)
- Поддерживается
- Пограничный SDA
- Поддерживается
- Поддерживаемые двигатели
- C9600-SUP-1, C9600X-SUP-2
- Поддерживаемые устройства
- Обновление Cisco Catalyst 9600 Серия.
- Поддержка технического центра TAC
- Cisco будет предоставлять в течение рабочего времени 8 часов в день, 5 дней в неделю, базовую конфигурацию, диагностику и устранение неполадок на уровне устройств на срок до 90 дней с даты отгрузки первоначально приобретенного продукта Cisco Catalyst 9600 Серия. Эта поддержка не включает поддержку решения или сетевого уровня за пределами рассматриваемого конкретного устройства.
- Промежуточная система-промежуточная система версии 4 (IS-ISv4)
- Поддерживается
- Протокол внутренней маршрутизации шлюзов (EIGRP) и EIGRPv6
- Поддерживается
- Протокол маршрутизации 2 (RIPv2) и следующее поколение (RIPng)
- Поддерживается
- Протокол пограничного шлюза версии 4 (BGPv4) и BGPv6
- Поддерживается
- Протокол-независимый многоадресный (PIM) режим источника-специфического (PIM-SSM)
- Поддерживается
- Протокол-независимый многоадресный (PIM) режим раздельного доступа (PIM-SM)
- Поддерживается
- Размеры (В × Ш × Г)
- 35.43 x 44.2 x 40.9 cm 13.95 x 17.4 x 16.1 дюймы; 1.7 x 15.0 x 13.41” (4.32 x 38.1 x 34.06 cm) на граненый лист 1.7 x 15.0 x 15.7” (4.32 x 38.1 x 39.88 cm) на эжектор
- Распределенный Anycast Gateway (Симметричный IRB)
- Поддерживается
- Решения для доверенной инфраструктуры
- Поддерживается
- СДА Эдж
- Не поддерживается
- Синий индикатор местоположения
- Поддерживается
- Слоты для двигателей Supervisor
- 2
- Слоты для линейных плат
- 4
- Списки контроля доступа QoS (ACL) 1
- 8,000
- Списки контроля доступа безопасности (ACL) 1
- 8,000
- Среднее время между неудачами (MTBF)
- C9600-SUP-1: 271,420 C9600X-SUP-2: 305,880
- Ткани спины, листьев и пограничной поддержки
- Поддерживается
- Туннели GRE
- До 1,024; 1,024
- Увольнение двигателя для надзора
- Да
- Управление MIB SNMP
- Стандарты
- Условия безопасности и сертификация
- Электромагнитные излучения
- Формирование трафика и полоса пропускания
- Поддерживается
- Цифровая подпись образов ПО
- Поддерживается
- Шасси вес с примесью 2 электроснабжение AC) и лоток для вентиляторов
- 31.31 kg (69.03 lbs)
- Шифрование MACsec (256-битный AES-GCM)
- Поддерживается
