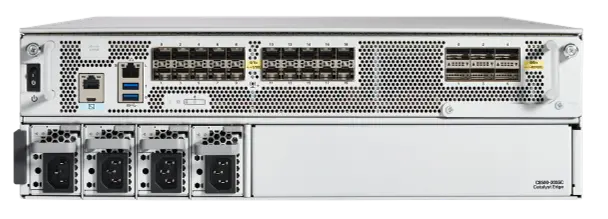

Маршрутизатор Cisco C8500-20X6C, 20 портов 1/10G + 6 портов 40/100G, 3U, Cisco IOS XE, IPsec
Основное описание о маршрутизаторе Cisco C8500-20X6C
Cisco C8500-20X6C — маршрутизатор для соединения IP-сетей и передачи трафика между площадками. Основные особенности исполнения: 20 портов 1/10G + 6 портов 40/100G, 3U, Cisco IOS XE, IPsec, SD-WAN. Устройство состоит из интерфейсов передачи данных, процессоров обработки пакетов и элементов питания. Модель относится к семейству Catalyst 8500 / 8500L. Подбор конфигурации начинают с требований к подключению и размещению. Рабочую конфигурацию сохраняют после подтверждения связности. Сетевой проект должен учитывать трафик голосовой связи и резервного копирования. В тестовом стенде проверяют маршрут в обоих направлениях. Шифрование создаёт дополнительную нагрузку и требует отдельного расчёта производительности. Параметр «накопитель ssd storage»: ● Optional SSD M.2 NVMe 2TB upgrade for additional storage on the platform. Параметр «описание исполнения»: 20-порт 1/10GE, 6-порт 40/100GE; Cisco Catalyst 8500 Series 20-порт SFP+, 6-порт QSFP+.
Функциональные возможности и принцип работы
Рабочий набор сетевых функций определяет нагрузку на обработку пакетов. Разделение локальных и внешних подключений позволяет встроить устройство в пограничный узел. Маршрутизация направляет IP-пакеты к следующему узлу в соответствии с таблицей маршрутов. Требования корпоративных приложений задают допустимую задержку и потери. План адресации составляют до подключения филиала или нового сегмента. Адреса интерфейсов и назначение линий сохраняют в эксплуатационной документации.
Технические особенности
- Модель: C8500-20X6C
- Тип устройства: Маршрутизатор
- Особенность исполнения 1: 20 портов 1/10G + 6 портов 40/100G
- Особенность исполнения 2: 3U
- Особенность исполнения 3: Cisco IOS XE
- Особенность исполнения 4: IPsec
- Особенность исполнения 5: SD-WAN
- Накопитель SSD Storage: ● Optional SSD M.2 NVMe 2TB upgrade for additional storage on the platform
- Описание исполнения: 20-порт 1/10GE, 6-порт 40/100GE; Cisco Catalyst 8500 Series 20-порт SFP+, 6-порт QSFP+
- Порты type: Configuration
- Блок питания feature / C8500L-8S4X: C8500L-8S4X
- Минимальная версия ПО: Cisco IOS XE Software Release 17.10.1
- Артикул / C8500-12X4QC: C8500-12X4QC
- Артикул / C8500-12X: C8500-12X
- Артикул / C8500L-8S4X: C8500L-8S4X
- Описание модели: Cisco C8500-20X6C Edge Platform
Применение
Cisco C8500-20X6C рассматривают для соединения IP-сетей и передачи трафика между площадками. Размер пакета влияет на результаты измерения скорости пересылки. Различие MTU на участках пути может влиять на доставку крупных пакетов. Доступ к интерфейсу управления ограничивают доверенными адресами. Для новой площадки оборудование подбирают вместе с остальной инфраструктурой. При переносе сервисов составляют план переключения и проверки доступности. Для филиала учитывают доступные линии связи и способы удалённого управления.
Преимущества Cisco C8500-20X6C
При подборе Циско C8500-20X6C оцените следующие особенности для своей конфигурации.
Важная особенность выбранного исполнения — 20 портов 1/10G + 6 портов 40/100G. При расчёте узла также учитывают 3u. Для резервного подключения выбирают независимый путь до нужного сервиса. Сервис управления должен оставаться доступным по предусмотренному административному пути. Для внешней линии важны не только скорость, но и стабильность соединения.
Совместимость и подбор
Подключение подбирают по поддерживаемым интерфейсам, типу питания и рабочему программному окружению. Таблица маршрутов определяет, через какой интерфейс отправится конкретный поток. Для удалённого объекта продумывают способ доступа при отказе основного канала. Состав питания проверяют вместе с условиями подключения на площадке. Одно название семейства не гарантирует совместимость всех его исполнений. Для удалённого объекта учитывают возможность обслуживания и доступа к управлению.
Конструкция и технические особенности C8500-20X6C
Физическое исполнение выбирают вместе со способом дальнейшего расширения. Разъёмы не должны воспринимать вес закреплённых кабельных жгутов. Конструкция корпуса задаёт допустимый вариант размещения устройства. Размещение должно обеспечивать штатный отвод тепла. Сведения о габаритах используют для подготовки схемы размещения. Монтажный комплект согласуют с конкретным корпусом.
Монтаж и эксплуатация
Подключения выполняют по заранее подготовленному плану портов. Рабочую температуру проверяют по условиям площадки, включая наиболее жаркий период. До включения сверяют напряжение питания с параметрами выбранного исполнения. Обновление программного обеспечения планируют в согласованное окно обслуживания. Пространство вокруг корпуса оставляют согласно требованиям к охлаждению. После включения сверяют состояние индикаторов и доступность управления.
Сравнение с близкими моделями
Для другой конфигурации рассмотрите Cisco C8500-12X4QC: 12 × 1/10G + 2 × 40G + 2 × 40/100G; пригодность для проекта проверяют по полному составу интерфейсов и компонентов. Сходство названия серии не означает одинаковый состав интерфейсов. Сравнение выполняют при одинаковой задаче и сопоставимой конфигурации. Наиболее подходящую конфигурацию определяют по фактической нагрузке. Условия эксплуатации проверяют для каждого рассматриваемого исполнения.
Комплектация
Комплект поставки уточните при заказе по выбранному артикулу и спецификации конфигурации. Согласуйте питание, кабели, монтажные принадлежности, лицензии и необходимые дополнительные компоненты до оформления заказа.
Основные характеристики
- Артикул
- Описание продукта
- Высокая доступность
- Увольнение программного обеспечения с двойным IOS, увольнение на уровне приложений Box-to-Box
- Криптографические алгоритмы
- Шифрование: AES-256 (в режимах CBC и GCM), Internet Key Exchange (IKE), Cisco PKI Authentication: AAA, RSA (2048 бит), ESP-256-CBC, HMAC-SHA1, ECDSA (256/384 бит) Целостность: SHA-1, SHA-2
- Модель
- C8500-20X6C
- Оперативная память DRAM
- Все платформы Catalyst 8500 Edge имеют 16 ГБ DRAM по умолчанию и могут быть обновлены до 32 ГБ и 64 ГБ для более высокого масштаба. C8500-20X6C имеет 64 ГБ DRAM по умолчанию (максимально возможно); Все платформы Catalyst 8500 Edge имеют 16 ГБ DRAM по умолчанию и могут быть обновлены до 32 ГБ или 64 ГБ для более высокого масштаба.
- Производитель
- Cisco
- Протоколы
- IPv4Ipv6, статические маршруты, Routing Information Protocol Версии 1 и 2 (RIP и RIPv2), Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP), Border Gateway Protocol (BGP), BGP - Отражатель маршрутизатора, Intermediate System-to-Intermediate System (IS-IS), Многоадресный Internet Group Management Protocol Версия 3 (IGMPv3), Protocol Independent Multicast Режим разрежения ()PIM SM), PIM Источник: Specialic Многоадресный SSM), Resource Reservation Protocol (RSVP), Cisco Discovery Protocol- Анализатор удаленных переключаемых портов (Encapsulated Remote Switched Port Analyzer)ERSPAN), Cisco IOS IP Соглашения об уровне обслуживания (IPSLA), Call Home, Cisco IOS Менеджер встроенных событий (EEMInternet Key Exchange (обмен ключами)IKE), Списки контроля доступа (ACL), Ethernet Виртуальные соединения (EVC), Dynamic Host Configuration Protocol (DHCP), Frame Relay, DNS, Locator ID Separation Protocol (LISP), Hot Standby Router Protocol (HSRP), RADIUS аутентификация, авторизация и бухгалтерский учет (AAA), Видимость и контроль приложений (AVC Протокол многоадресной маршрутизации на удаленных векторах (Distance Vector Многоадресный Routing Protocol)DVMRP), Ipv4-to-Ipv6 Мультикаст, Multiprotocol Label Switching (MPLS Слой 2 и слой 3 VPN Ипсеку, WAN MACsec Слой 2 Версия протокола туннелирования 3 (L2TPv3), двунаправленное обнаружение BFD), IEEE 802.1ag и IEEE 802.3ah* Широкополосный (BNG, LNS, LAC и IWAG - L2/IpoE, EoGRE, L3/Routed, EVPN- маршрутизация сегмента (MPLS и Ipv6 underlay, VxLAN
- Резервирование
- Высокоэффективные двойные источники питания по умолчанию для избыточности электроснабжения; N+1 резервирование (вариант N+2 резервирование) Высокоэффективные источники питания по умолчанию для резервирования источника питания на C8500-20X6C; Все платформы Catalyst 8500 Edge поддерживают избыточность программного обеспечения с 2 процессами Cisco IOS, работающими на одном устройстве (режим маршрутизации IOS XE); Высокоэффективные двойные источники питания по умолчанию для избыточности электроснабжения; Все платформы Catalyst 8500 Edge поддерживают избыточность программного обеспечения с 2 процессами Cisco IOS, работающими на одном устройстве (режим маршрутизации IOS XE)
- Тип портов
- Конфигурация
- Тип устройства
- Маршрутизатор
- Управление трафиком
- Качество обслуживания (QoS), весовое справедливое очередь (CBWFQ), раннее обнаружение случайных весов (WRED), иерархическое QoS, маршрутизация на основе политики (PBR) и распознавание приложений на основе сети (NBAR)
- Флеш-память
- ● Стандартный 16G eUSB для хранения и может быть обновлен 32G eUSB для дополнительного хранения на платформе
- Форм-фактор
- Компактный форм-фактор 1RU на C8500-12X и C8500-12X4QC; Улучшенный форм-фактор 3RU C8500-20X6C; Компактный форм-фактор 1RU
- 50% IQDF * + 50% (DIA w. NAT + NGFW + IPS + URLF + AMP)
- До 5.9 Гбит/с
- C-RFID-1R
- Cisco Catalyst 8000 Edge RFID - 1RU
- Cisco ThousandEyes
- ThousandEyes Интегрируется с правом Catalyst 8500 Серия Edge Platforms, имеющая более 8 GB DRAM и 8 GB bootflash/хранение. память и хранение может быть необходимо для одновременного запуска ThousandEyes агент с контейнерным SD-WAN Службы безопасности.
- DIA w. NAT + NGFW + IPS + URLF + AMP
- До 4 Гбит/с
- EMC (ETSI/EN)
- EN300 386: Оборудование телекоммуникационных сетей (EMC) EN55022: Оборудование информационных технологий (излучения) EN55032: Многопрофильное оборудование (излучения) EN55024: Оборудование информационных технологий (помехоустойчивость) EN55035: Многопрофильное оборудование (помехоустойчивость) EN50082-1/EN-61000-6-1: Общий стандарт помехоустойчивости
- IPsec
- ● До 5X выше IPsec пропускной способности, чем 2nd Генерация QFP устройства; ● До 2.5X выше IPsec Пропускная способность по сравнению с ASR1001-X/ASR1002-X, 19 Гбит/с (1400 байты, четкий текст
- L-DNA-C8500
- Cisco C8500 подписка
- MEM-C8500-32GB
- Cisco C8500 32 GB память
- MEM-C8500-64GB
- Cisco C8500 64 GB память
- MEM-C8500L-16GB=
- Cisco C8500L 16GB Memory, Spare
- MEM-C8500L-32GB
- Cisco C8500L 32 GB память; Cisco C8500L 32GB Память
- MEM-C8500L-32GB=
- Cisco C8500L 32GB Memory, Spare
- MEM-C8500L-64GB
- Cisco C8500L 64 ГБ GB; Cisco C8500L 64GB память
- MEM-C8500L-64GB=
- Cisco C8500L 64GB Memory, Spare
- PWR-CC1-400WHV
- Cisco C8500L 400W HVDC Power
- PWR-CC1-400WHV=
- Cisco C8500L 400W HVDC Power, Spare
- PWR-CH1-400WAC
- Cisco C8500L 400W Питание
- PWR-CH1-400WAC=
- Cisco C8500L 400W AC Питание, запасной
- PWR-CH1-400WDC=
- Cisco C8500L 400W DC Питание, запасной
- PWR-CH1-400WDCR
- Cisco C8500L 400W DC Power
- SSD-M2NVME-2T
- Cisco C8500L SSD M.2 NVMe 2TB
- SSD-M2NVME-2T=
- Cisco C8500L SSD M.2 NVMe 2TB, Spare
- SSD-M2SATA-480G
- Cisco C8500 SSD M.2 SATA 480 GB
- x86 Архитектура платформы
- Передовая экспедирование на основе потока уменьшает накладные расходы для государственных функций; Динамическая архитектура распределения ядер, которая может использовать ядра плоскости данных для I/O и плоскости обслуживания в конфигурации пользователя; Более высокая производительность маршрутизации и SD-WAN с сервисами
- Артикул / C8500-12X
- C8500-12X
- Артикул / C8500-12X4QC
- C8500-12X4QC
- Артикул / C8500L-8S4X
- C8500L-8S4X
- Высокопроизводительная плоскость управления
- ● Intel x86 CPU с несколькими ядрами, выделенными для управления плоскостью с 16 GB память неисполненныйдо 64 GB память) для высокоскоростных процессов управления плоскостью
- Гибкость интерфейса
- • Варианты для 1GE, 10GE, 40GE и 100GE порты; ● Включает 1G и гибкой 1G/10G интерфейсы
- Защита
- Встроенная сквозная сегментация (VPN), ZBFW, PKI, DNS Layer Security, Security Internet Gateway (Umbrella, Zscaler), ALG для ZBFW
- Звуковая мощность
- Типичный: 77.4 дБА Максимальный 93.3 дБА
- Звуковое давление
- Типичный: 63.3 дБА Максимальный: 79.3 дБА
- Качество работы приложений
- Качество обслуживания (QoS), коррекция ошибок (FEC), маркировка COS, раннее обнаружение утяжеленных случайных чисел (WRED), иерархическая QoS, маршрутизация на основе политики (PBR), распознавание и контроль приложений на основе сетей (NBAR), распознавание и управление программно-определяемыми приложениями (SD-AVC), в туннеле QoS, облачная система управления трафиком для SaaS, расширенное управление трафиком Office 365, прямой доступ в Интернет, гибкий поток в сеть (FnF)
- Ключевая характеристика 1
- 20 портов 1/10G + 6 портов 40/100G
- Ключевая характеристика 2
- 3U
- Ключевая характеристика 3
- Cisco IOS XE
- Ключевая характеристика 4
- IPsec
- Ключевая характеристика 5
- SD-WAN
- Количество VRF
- 8000
- Количество туннелей IPsec SVTI
- 4000
- Комплексная безопасность
- • Поддержка Secure Boot и Secure Unique Device Identification (SUDI) для Plug and Play для проверки идентичности аппаратного и программного обеспечения
- Максимальное количество 1 GE
- 20x1GE; 12x1GE
- Максимальное количество 10 GE
- 20x10GE
- Максимальное количество 10 GE **
- 12x10GE
- Максимальное количество 10 GE + 40 GE
- 12x10GE + 3x40GE
- Максимальное количество 100 GE
- 2x100GE *
- Максимальное количество 100 GE + 10 GE
- 6x100GE + 20x10GE; 1x100GE + 12x10GE
- Максимальное количество 100 GE + 40 GE
- 1x100GE + 3x40GE
- Максимальное количество 100 GE + 40 GE + 10 GE
- 1x100GE + 1x40GE + 8x10GE
- Максимальное количество 100GE портов
- 6 *
- Максимальное количество 10GE портов
- 20 *
- Максимальное количество 1GE портов
- 20 *
- Максимальное количество 40 GE + 10 GE
- 6x40GE + 20x10GE; 4x40GE + 8x10GE
- Максимальное количество 40/100 GE + 10 GE
- 6x40/100GE + 20x10GE; 6x40/100GE + 20x1/10GE
- Максимальное количество 40GE портов
- 6 *
- Минимальная версия ПО
- Программное обеспечение Cisco IOS XE 17.10.1
- Многоядерный процессор управления
- ● Intel x86 CPU с 16 GB память неисполненныйдо 64 GB память) для высокоскоростных процессов управления плоскостью
- Накопитель SSD
- • Опциональное обновление SSD M.2 NVMe 2TB для дополнительного хранения на платформе
- Новый квантовый процессор третьего поколения (QFP) ASIC
- Встроенное аппаратное ускоренное шифрование для высокопроизводительных IPsec и MACsec; Высокопроизводительная маршрутизация и Cisco Catalyst SD-WAN с сервисами
- Описание исполнения
- 20-порт 1/10GE, 6-порт 40/100GE; Cisco Catalyst 8500 Серия 20-портовый SFP+, 6-портовый QSFP+
- Описание модели
- Cisco C8500-20X6C Edge Platform
- Основные функции
- Ipv4, Ipv6, статические маршруты, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP), Border Gateway Protocol (BGP), Протокол управления накладными расходами (OMP), Application Aware Routing (AAR), Traffic Engineering, Service Insertion, zero-trust, whitelisting, tamper-proof module, DTLS/TLS, Ipsec, классификация, расстановка приоритетов, очередь с низкой задержкой, замечание, формирование, планирование, полиция, зеркалирование, поддержка Многоадресный Ipv4, реклама и политика вставки, SNMP, NTP, DNS клиент, Dynamic Host Configuration Protocol (DHCP), DHCP клиент, DHCP сервер, DHCP реле, конфигурация архива, syslog, SSH, SCPCflowd v10 IPFIX экспорт, Ipv6 для транспорта, VRRP, MPLS, NAT (DIA, Служебная сторона, статическая, перегрузка/PAT, NAT64 и т.д. NAT бассейны, разделять DNS Списки контроля доступа ()ACL Двунаправленное обнаружение (Bidirectional Пересылка Detection)BFD), Netconf через SSH, CLI, NTP Поддержка сервера, BFD со стороны сервиса BGP, BGP Распространение сообщества на OMP, 6 SLA классы для AAR, Trustsec/SDA (Внутренний) SGT Распространяемость, пользовательское приложение с SD-AVC Многоадресный AAR динамического тоннеля по требованию, PIM-SM, OSPFv3, маршрутная политика, поддержка Multi-VRF
- Помехоустойчивость (EMC)
- IEC/EN-61000-4-2: Устойчивость к электростатическим разрядам IEC/EN-61000-4-3: Устойчивость к излучаемым помехам IEC/EN-61000-4-4: Устойчивость к быстрым переходным электрическим процессам IEC/EN-61000-4-5: Устойчивость к импульсным перенапряжениям на портах AC, DC и сигнальных портах IEC/EN-61000-4-6: Устойчивость к кондуктивным помехам IEC/EN-61000-4-11: Провалы напряжения, кратковременные прерывания и изменения напряжения KN35
- Сертификация безопасности
- UL 60950-1 CAN/CSA-C22.2 No. 60950-1 EN 60950-1 IEC 60950-1 AS/NZS 60950-1 GB4943
- Способы инкапсуляции
- Генерическая инкапсуляция маршрутизации (GRE), Ethernet, 802.1q VLAN, протокол точка-точка (PPP), протокол точка-точка мультиссылки (MLPPP), управление каналами передачи данных высокого уровня (HDLC) и PPP по Ethernet (PPPoE); Генерическая инкапсуляция маршрутизации (GRE), Ethernet, 802.1q VLAN
- Характеристика блока питания / C8500-12X и C8500-12X4QC
- C8500-12X и C8500-12X4QC
- Характеристика блока питания / C8500L-8S4X
- C8500L-8S4X
- Характеристика производительности
- C8500L-8S4X
- Характеристика производительности / C8500-12X
- C8500-12X
- Характеристика производительности / C8500-12X4QC
- C8500-12X4QC
- Характеристика производительности / C8500L-8S4X
- C8500L-8S4X
- Характеристика устройства
- Преимущества и описание
- Электромагнитные излучения (EMC)
- 47 CFR Часть 15 Класс A ICES 003 Класс A AS/NZS CISPR 32 Класс A CISPR 22/CISPR 32 Класс A EN55022/EN55032 Класс A VCCI Класс A CNS-13438 Класс A KN32 Класс A IEC/EN 61000-3-2: Гармония линий электропередач IEC/EN 61000-3-3: Колебания напряжения и мерцание
